Charnières à ressort profil aluminium 0,9 Nm, version longue
K1667

Charnières à ressort profil aluminium 0,9 Nm, version longue

retour

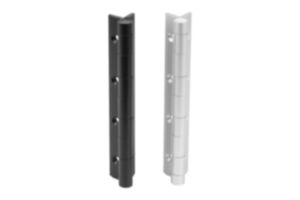

Description de l'article/illustrations du produit

DescriptionMatière :Aluminium 6060 T5.
Cache de recouvrement PA 6.6.
Finition :Anodisé noir.
Anodisé incolore.
Nota :Les charnières sont équipées d'un ressort de tension intégré en acier. Celui-ci permet l'ouverture et la fermeture automatiques des portes et volets.
Les charnières à fonctionnement libre peuvent être associées aux charnières à ressort en raison de leurs dimensions et de leur aspect identiques.
Angle d'ouverture 270°.

Couple du ressort ouvrant :
M(0°) : 0,92 Nm / M(90°) : 0,7 Nm / M(180°) : 0,44 Nm

Fixation à l'aide de vis FHC conformes DIN 7991.

Les valeurs de charge admissible indiquées sont des valeurs indicatives sans engagement, qui ne tiennent pas compte des facteurs de sécurité et excluent toute responsabilité. Ces valeurs sont exclusivement destinées à des fins d'information et ne constituent pas une garantie légale des propriétés.
Les valeurs de charge ont été déterminées dans des conditions de laboratoire. Chaque utilisateur doit déterminer lui-même si la charnière est adaptée à l'application envisagée.
Les différents matériaux sur lesquels les charnières sont fixées et les types de fixation, les conditions climatiques ainsi que l'usure peuvent influer sur les valeurs définies.
Plage de température :de -20 °C à +80 °C
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K1667 Charnières à ressort profil aluminium 0,9 Nm, version longue 188 kB
 Informations techniques pour charnières à ressort 94 kB

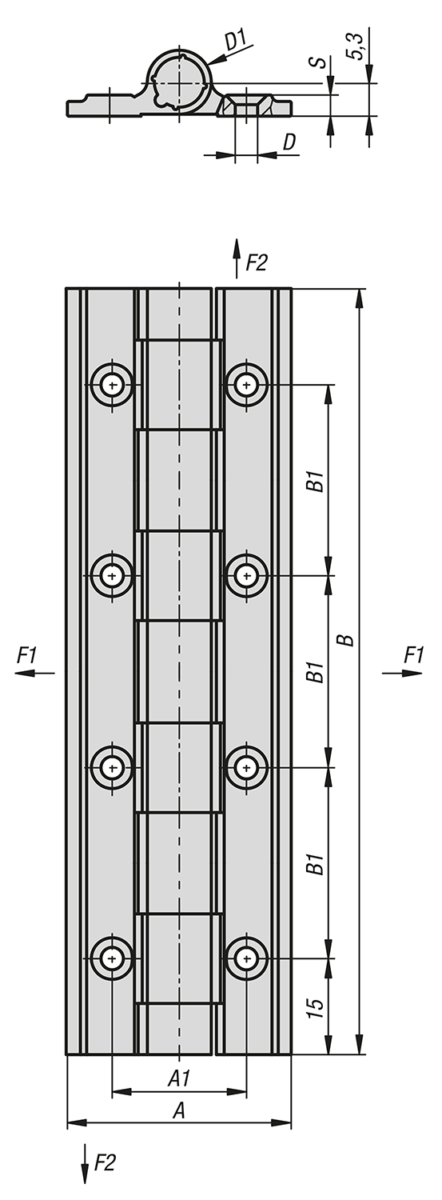

Dessins

Charnières à ressort profil aluminium 0,9 Nm, version longue

Sélection/filtre d'articles

RéférenceFinition 1Couleur
du corps
de base
Surface
corps
AA1BB1D

D1SF1
N
F2
N
Type de fixationCAOAcc.PrixCommander
K1667.351200ressort d'ouvertureincoloreanodisé3521120303,5103,337009900avec perçages 48,01 €
K1667.3512001ressort d'ouverturenoiranodisé3521120303,5103,337009900avec perçages 49,98 €
K1667.351202-incoloreanodisé3521120303,5103,337009900avec perçages 35,48 €
K1667.3512021-noiranodisé3521120303,5103,337009900avec perçages 36,61 €
