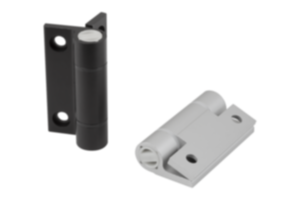

Charnières à ressort profil aluminium 0,35 Nm
K1179

Charnières à ressort profil aluminium 0,35 Nm

retour

Description de l'article/illustrations du produit

DescriptionMatière :Aluminium 6060 T5.
Cache de recouvrement en PA 6.6.
Rondelles en POM.
Finition :Anodisé, noir.Nota :Les charnières sont équipées d'un ressort de tension intégré en acier. Celui-ci permet l'ouverture et la fermeture automatiques des portes et volets.
Les charnières à fonctionnement libre peuvent être associées aux charnières à ressort en raison de leurs dimensions et de leur aspect identiques.
Angle d'ouverture 270°.

Couple du ressort à l'ouverture :
M(0°) : 0,35 Nm / M(90°) : 0,24 Nm / M(180°) : 0,12 Nm
Couple du ressort à la fermeture :
M(0°) : 0,12 Nm / M(90°) : 0,24 Nm / M(180°) : 0,35 Nm

Les charnières sont conçues pour plus de 30 000 cycles de manœuvres.

Fixation au moyen de vis à tête cylindrique selon les normes DIN 912/ DIN EN ISO 4762.

Les valeurs de charge spécifiées des charnières sont des valeurs indicatives non contraignantes, ne tenant pas compte des facteurs de sécurité et excluant toute responsabilité. Les valeurs indiquées sont exclusivement destinées à des fins d'information et ne constituent pas une garantie légale des propriétés.

Les valeurs de charge ont été déterminées dans des conditions de laboratoire. Chaque utilisateur doit déterminer lui-même si la charnière est adaptée à l'application envisagée.
Les différents matériaux sur lesquels les charnières sont fixées et les types de fixation, les conditions climatiques ainsi que l'usure peuvent influer sur les valeurs définies.
Plage de température :de -20 °C à +80 °CAccessoires :Vis à tête cylindrique à six pans creux DIN 912/ DIN EN ISO 4762.
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K1179 Charnières à ressort profil aluminium 0,35 Nm 191 kB

Dessins (aperçu complet)

Charnières à ressort profil aluminium 0,35 Nm

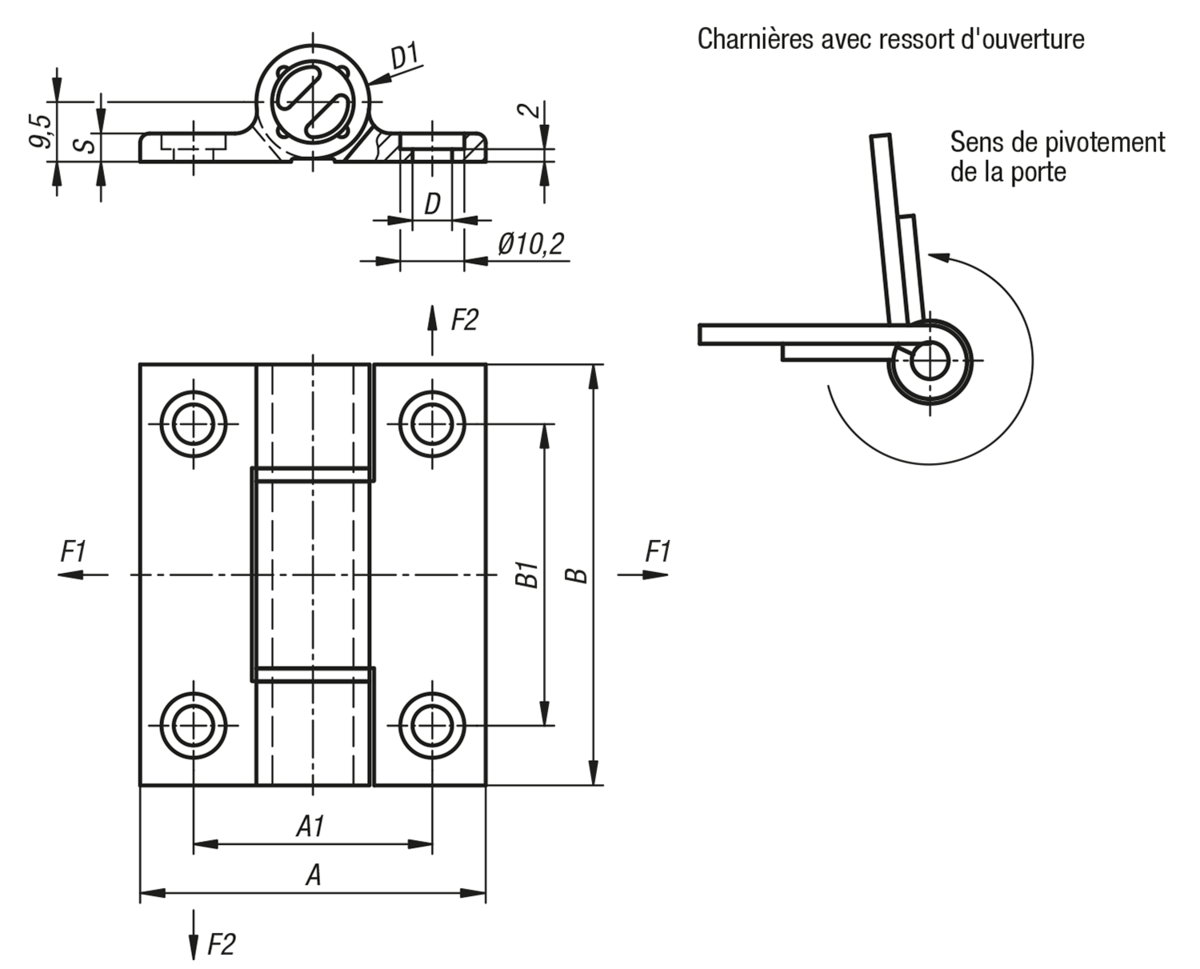

Charnières à ressort profil aluminium 0,35 Nm, ouverture à ressort

plus d'infos

Dessins

Charnières à ressort profil aluminium 0,35 Nm, ouverture à ressort

Sélection/filtre d'articles

RéférenceCouleur
du corps
de base
Surface
corps
AA1BB1D

D1SF1
N
F2
N
CAOAcc.PrixCommander
K1179.556701noiranodisé553867486,3184,550004200 18,01 €
K1179.55670incoloreanodisé553867486,3184,550004200 18,01 €

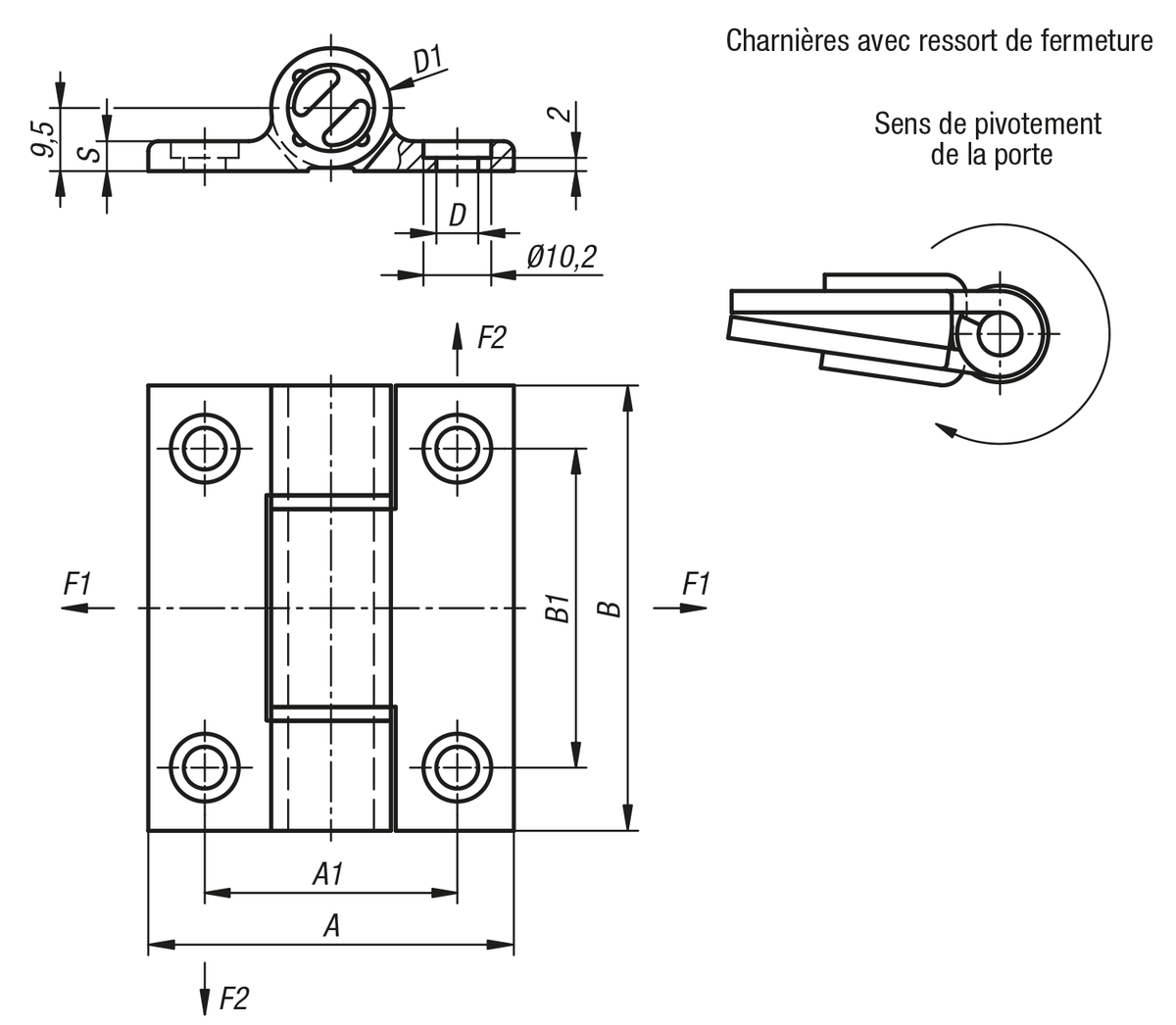

Charnières à ressort profil aluminium 0,35 Nm, fermeture à ressort

plus d'infos

Dessins

Charnières à ressort profil aluminium 0,35 Nm, fermeture à ressort

Sélection/filtre d'articles

RéférenceCouleur
du corps
de base
Surface
corps
AA1BB1D

D1SF1
N
F2
N
CAOAcc.PrixCommander
K1179.556711noiranodisé553867486,3184,550004200 19,53 €
K1179.55671incoloreanodisé553867486,3184,550004200 19,51 €

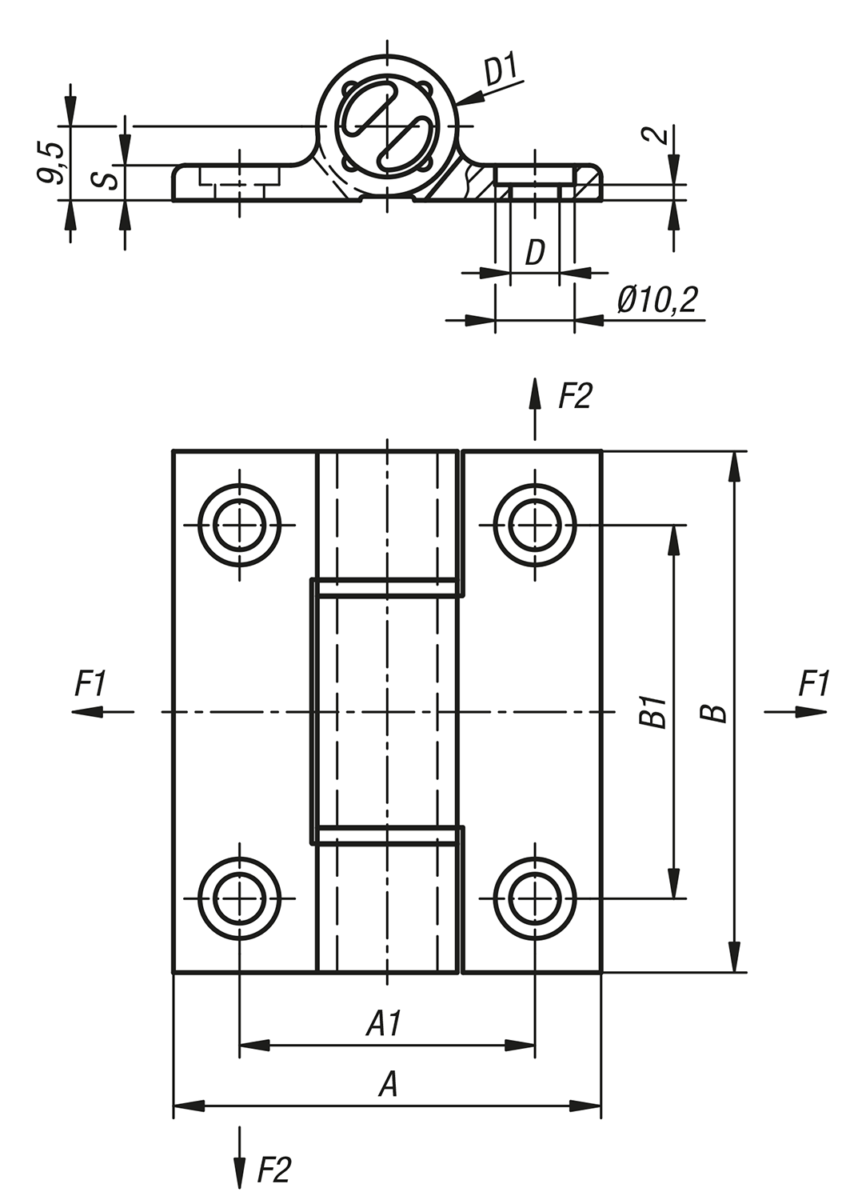

Charnières à ressort de tension pour profilé aluminium 0,35 Nm, sans ressort

plus d'infos

Dessins

Charnières à ressort de tension pour profilé aluminium 0,35 Nm, sans ressort

Sélection/filtre d'articles

RéférenceFinition 2Couleur
du corps
de base
Surface
corps
A

A1BB1DD1F1
N
F2
N
Type de
produit
SType de fixationCAOAcc.PrixCommander
K1179.055652-incoloreanodisé553865486,31865909810charnière4,5avec perçages 13,50 €
K1179.0556521-noiranodisé553865486,31865909810charnière4,5avec perçages 13,50 €
K1179.155652-incoloreanodisé553865486,31865909810charnière4,5avec perçages 13,86 €
K1179.1556521-noiranodisé553865486,31865909810charnière4,5avec perçages 13,86 €
