      - Manette indexable avec bouchon de protection avec insert fileté en Inox

Description de l'article/illustrations du produit

DescriptionMatière :Manette indexable en zinc injecté haute pression selon DIN EN 12844.
Insert en Inox 1.4305.
Bouchon de protection en Inox 1.4305.Finition :Manette avec revêtement plastique,
Insert Inox naturel.
Bouchon de protection en acier inoxydable, naturel.Nota :Couleurs disponibles en standard:
noir satiné, orange RAL 2004.

Pour L ≥ 60 mm, la longueur du filetage est de 60 mm.Sur demande :D'autres filetages, longueurs de vis, couleurs et finitions spéciales.
La cote «H1» est disponible dans d’autres longueurs (prix spécifique).Indication de dessin :

1) Bout plat chanfreiné DIN EN ISO 4753

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0123 Manette indexable avec bouchon de protection avec insert fileté en Inox

214 kB

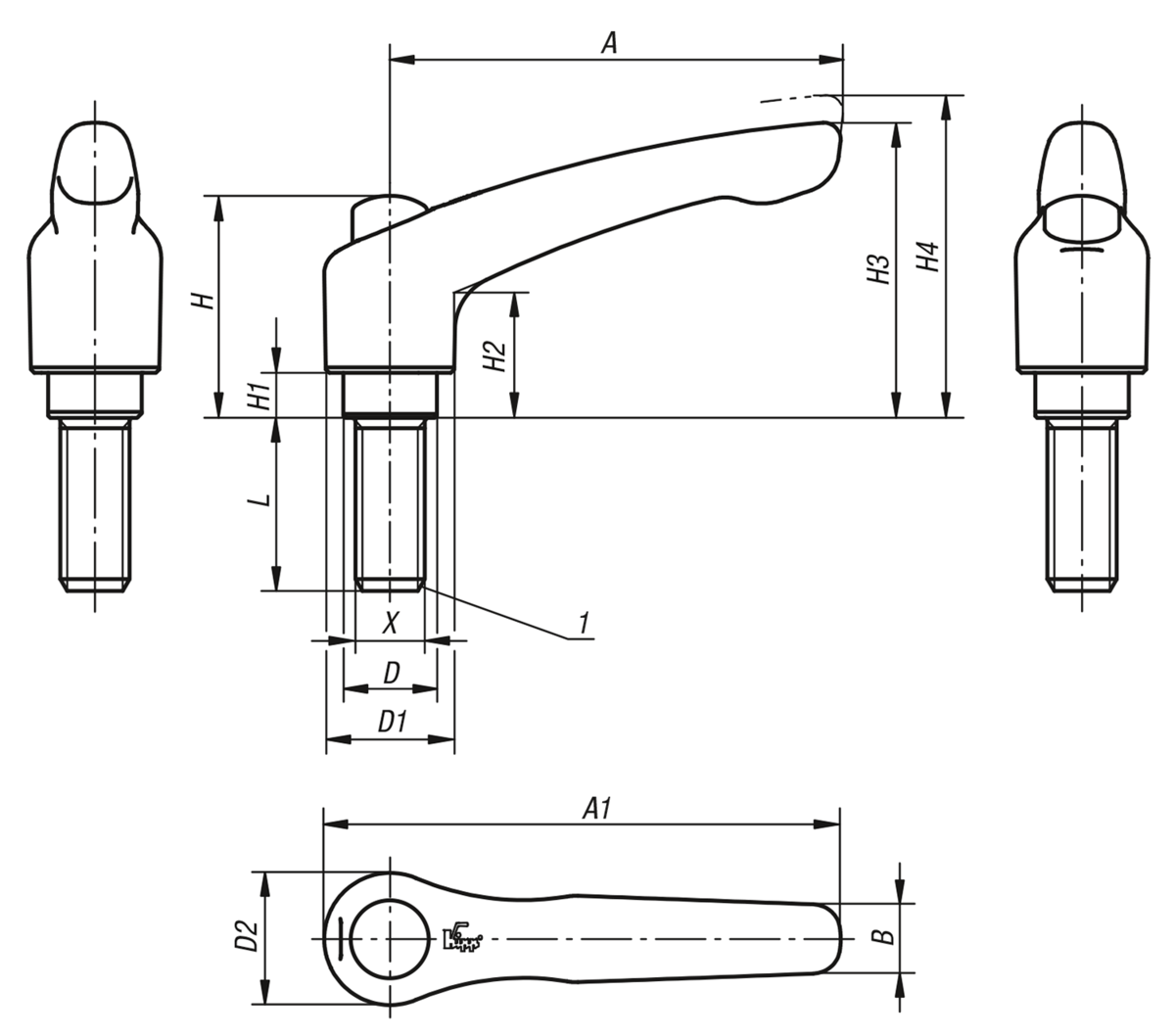

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Taille	Couleur du corps de base	X	L	D	D1	D2	B	A	A1	H	H1	H2	H3	H4	Nombre de dents	Prix
K0123.92061X15	2	noir satiné	M6	15	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92062X15	2	orangé pur RAL 2004	M6	15	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92061X20	2	noir satiné	M6	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92062X20	2	orangé pur RAL 2004	M6	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92061X25	2	noir satiné	M6	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92062X25	2	orangé pur RAL 2004	M6	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92061X30	2	noir satiné	M6	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92062X30	2	orangé pur RAL 2004	M6	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92061X40	2	noir satiné	M6	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92062X40	2	orangé pur RAL 2004	M6	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92061X50	2	noir satiné	M6	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92062X50	2	orangé pur RAL 2004	M6	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92061X60	2	noir satiné	M6	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92062X60	2	orangé pur RAL 2004	M6	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92081X15	2	noir satiné	M8	15	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92082X15	2	orangé pur RAL 2004	M8	15	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92081X20	2	noir satiné	M8	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92082X20	2	orangé pur RAL 2004	M8	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92081X25	2	noir satiné	M8	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92082X25	2	orangé pur RAL 2004	M8	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92081X30	2	noir satiné	M8	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92082X30	2	orangé pur RAL 2004	M8	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92081X40	2	noir satiné	M8	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92082X40	2	orangé pur RAL 2004	M8	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92081X50	2	noir satiné	M8	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92082X50	2	orangé pur RAL 2004	M8	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92081X60	2	noir satiné	M8	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92082X60	2	orangé pur RAL 2004	M8	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92102X20	2	orangé pur RAL 2004	M10	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92101X20	2	noir satiné	M10	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92102X25	2	orangé pur RAL 2004	M10	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92101X25	2	noir satiné	M10	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92102X30	2	orangé pur RAL 2004	M10	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92101X30	2	noir satiné	M10	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11,45 €
K0123.92102X40	2	orangé pur RAL 2004	M10	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92101X40	2	noir satiné	M10	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92102X50	2	orangé pur RAL 2004	M10	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92101X50	2	noir satiné	M10	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92102X60	2	orangé pur RAL 2004	M10	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.92101X60	2	noir satiné	M10	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	12,17 €
K0123.93082X20	3	orangé pur RAL 2004	M8	20	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,13 €
K0123.93081X20	3	noir satiné	M8	20	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,13 €
K0123.93082X25	3	orangé pur RAL 2004	M8	25	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,13 €
K0123.93081X25	3	noir satiné	M8	25	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,13 €
K0123.93082X30	3	orangé pur RAL 2004	M8	30	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,13 €
K0123.93081X30	3	noir satiné	M8	30	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,13 €
K0123.93082X40	3	orangé pur RAL 2004	M8	40	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,85 €
K0123.93081X40	3	noir satiné	M8	40	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,85 €
K0123.93082X50	3	orangé pur RAL 2004	M8	50	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,85 €
K0123.93081X50	3	noir satiné	M8	50	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,85 €
K0123.93082X60	3	orangé pur RAL 2004	M8	60	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,85 €
K0123.93081X60	3	noir satiné	M8	60	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,85 €
K0123.93101X20	3	noir satiné	M10	20	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,13 €
K0123.93102X20	3	orangé pur RAL 2004	M10	20	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,13 €
K0123.93101X25	3	noir satiné	M10	25	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,13 €
K0123.93102X25	3	orangé pur RAL 2004	M10	25	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,13 €
K0123.93101X30	3	noir satiné	M10	30	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,13 €
K0123.93102X30	3	orangé pur RAL 2004	M10	30	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,13 €
K0123.93101X40	3	noir satiné	M10	40	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,85 €
K0123.93102X40	3	orangé pur RAL 2004	M10	40	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,85 €
K0123.93101X50	3	noir satiné	M10	50	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,85 €
K0123.93102X50	3	orangé pur RAL 2004	M10	50	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,85 €
K0123.93101X60	3	noir satiné	M10	60	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,85 €
K0123.93102X60	3	orangé pur RAL 2004	M10	60	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13,85 €
