Manette indexable droite avec insert fileté en Inox

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Leviers de blocage, leviers de serrage, leviers de serrage rapide
    - Manettes indexables
      - Manette indexable droite avec insert fileté en Inox

Description de l'article/illustrations du produit

DescriptionMatière :Poignée en zinc injecté haute pression selon DIN EN 12844.
Autres pièces en acier Inox 1.4305.Finition :Poignée avec revêtement plastique.
Pièces en Inox naturelles.Nota :Couleurs disponibles de série :
noir mat, orange RAL 2004.

Pour L ≥ 60 mm, la longueur du filetage est de 60 mm.
Sur demande :Autres filetages, longueurs de vis, couleurs et finitions spéciales.

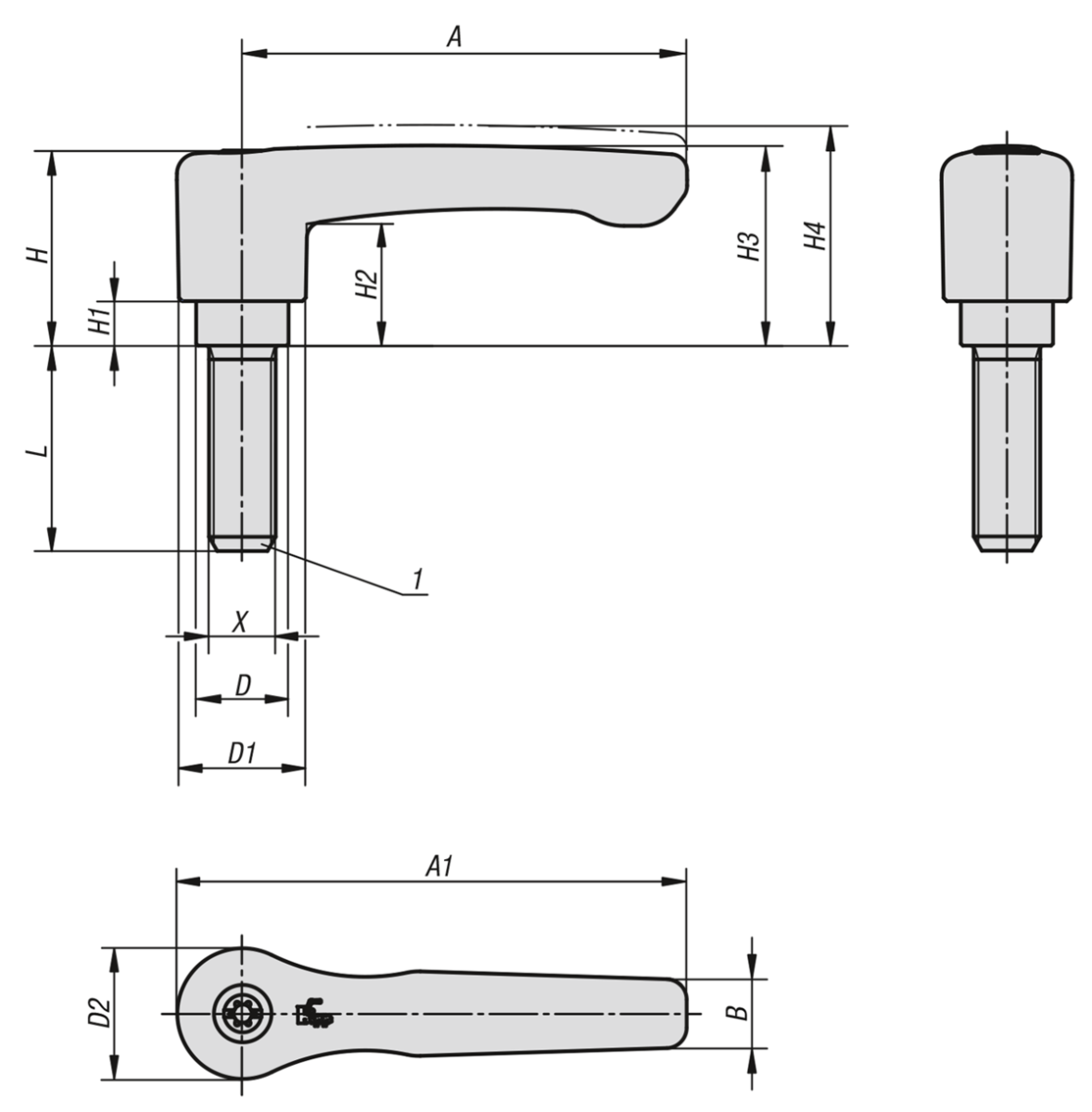

La cote « H1 » est disponible sur demande dans d’autres longueurs (prix spécifique).Indication de dessin :

1) Bout plat chanfreiné DIN EN ISO 4753

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0738 Manette indexable droite avec insert fileté en Inox

236 kB

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Couleur du corps de base	Taille	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Nombre de dents	L	Prix
K0738.2061X15	noir satiné	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	15	10,37 €
K0738.2061X20	noir satiné	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	20	10,37 €
K0738.2061X25	noir satiné	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	25	10,37 €
K0738.2061X30	noir satiné	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	30	10,37 €
K0738.2061X40	noir satiné	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	40	11,15 €
K0738.2061X50	noir satiné	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	50	11,15 €
K0738.2061X60	noir satiné	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	60	11,15 €
K0738.2081X15	noir satiné	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	15	10,37 €
K0738.2081X20	noir satiné	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	20	10,37 €
K0738.2081X25	noir satiné	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	25	10,37 €
K0738.2081X30	noir satiné	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	30	10,37 €
K0738.2081X40	noir satiné	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	40	11,15 €
K0738.2081X50	noir satiné	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	50	11,15 €
K0738.2081X60	noir satiné	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	60	11,15 €
K0738.2101X20	noir satiné	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	20	10,37 €
K0738.2101X25	noir satiné	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	25	10,37 €
K0738.2101X30	noir satiné	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	30	10,37 €
K0738.2101X40	noir satiné	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	40	11,15 €
K0738.2101X50	noir satiné	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	50	11,15 €
K0738.2101X60	noir satiné	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	60	11,15 €
K0738.3081X20	noir satiné	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	20	11,89 €
K0738.3081X25	noir satiné	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	25	11,89 €
K0738.3081X30	noir satiné	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	30	11,89 €
K0738.3081X40	noir satiné	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	40	12,70 €
K0738.3081X50	noir satiné	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	50	12,70 €
K0738.3081X60	noir satiné	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	60	12,70 €
K0738.3101X20	noir satiné	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	20	11,89 €
K0738.3101X25	noir satiné	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	25	11,89 €
K0738.3101X30	noir satiné	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	30	11,89 €
K0738.3101X40	noir satiné	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	40	12,70 €
K0738.3101X50	noir satiné	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	50	12,70 €
K0738.3101X60	noir satiné	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	60	12,70 €
K0738.2062X15	orangé pur RAL 2004	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	15	10,37 €
K0738.2062X20	orangé pur RAL 2004	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	20	10,37 €
K0738.2062X25	orangé pur RAL 2004	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	25	10,37 €
K0738.2062X30	orangé pur RAL 2004	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	30	10,37 €
K0738.2062X40	orangé pur RAL 2004	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	40	11,15 €
K0738.2062X50	orangé pur RAL 2004	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	50	11,15 €
K0738.2062X60	orangé pur RAL 2004	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	60	11,15 €
K0738.2082X15	orangé pur RAL 2004	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	15	10,37 €
K0738.2082X20	orangé pur RAL 2004	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	20	10,37 €
K0738.2082X25	orangé pur RAL 2004	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	25	10,37 €
K0738.2082X30	orangé pur RAL 2004	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	30	10,37 €
K0738.2082X40	orangé pur RAL 2004	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	40	11,15 €
K0738.2082X50	orangé pur RAL 2004	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	50	11,15 €
K0738.2082X60	orangé pur RAL 2004	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	60	11,15 €
K0738.2102X20	orangé pur RAL 2004	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	20	10,37 €
K0738.2102X25	orangé pur RAL 2004	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	25	10,37 €
K0738.2102X30	orangé pur RAL 2004	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	30	10,37 €
K0738.2102X40	orangé pur RAL 2004	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	40	11,15 €
K0738.2102X50	orangé pur RAL 2004	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	50	11,15 €
K0738.2102X60	orangé pur RAL 2004	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	60	11,15 €
K0738.3082X20	orangé pur RAL 2004	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	20	11,89 €
K0738.3082X25	orangé pur RAL 2004	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	25	11,89 €
K0738.3082X30	orangé pur RAL 2004	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	30	11,89 €
K0738.3082X40	orangé pur RAL 2004	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	40	12,70 €
K0738.3082X50	orangé pur RAL 2004	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	50	12,70 €
K0738.3082X60	orangé pur RAL 2004	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	60	12,70 €
K0738.3102X20	orangé pur RAL 2004	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	20	11,89 €
K0738.3102X25	orangé pur RAL 2004	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	25	11,89 €
K0738.3102X30	orangé pur RAL 2004	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	30	11,89 €
K0738.3102X40	orangé pur RAL 2004	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	40	12,70 €
K0738.3102X50	orangé pur RAL 2004	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	50	12,70 €
K0738.3102X60	orangé pur RAL 2004	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	60	12,70 €
