Manette indexable en zinc avec filetage et palier anti-friction

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Leviers de blocage, leviers de serrage, leviers de serrage rapide
    - Manettes indexables
      - Manette indexable en zinc avec filetage et palier anti-friction

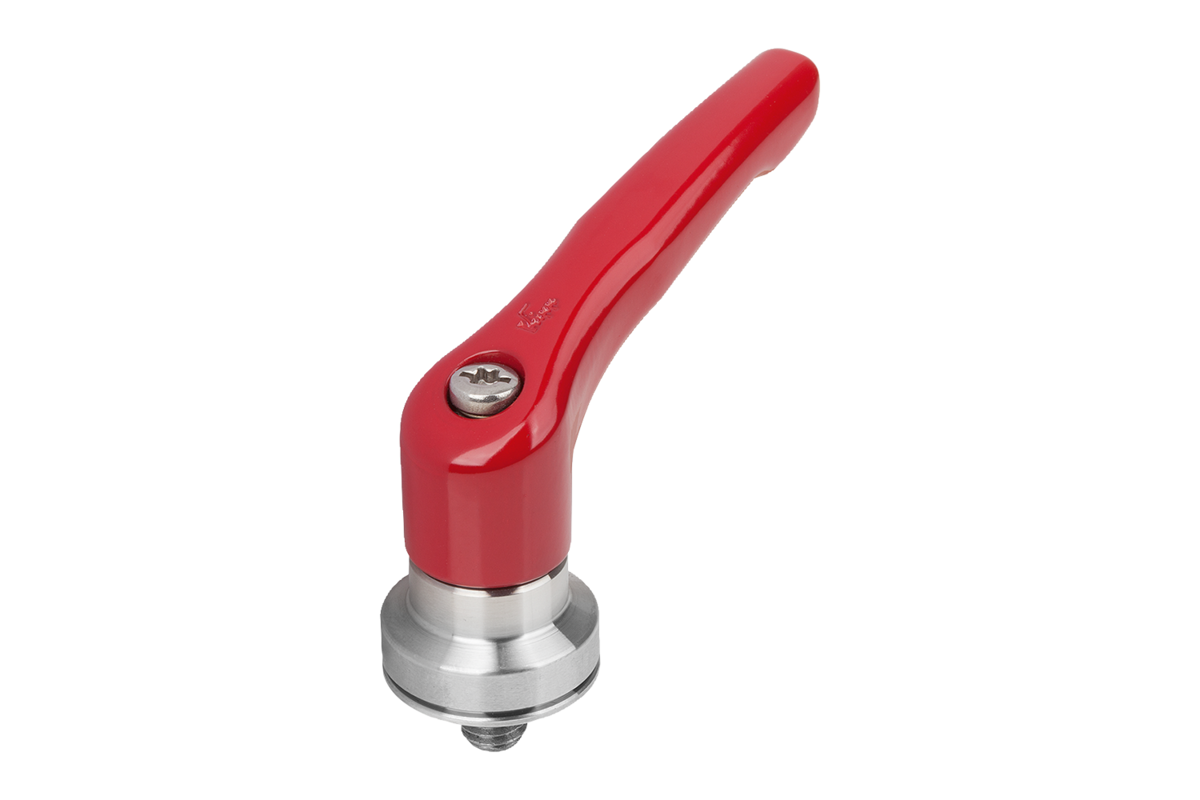

Description de l'article/illustrations du produit

DescriptionDescription du produit :Avec les manettes indexables avec palier anti-friction intégré, la force de serrage peut être augmentée de 75 % par rapport aux manettes indexables standard.

Par ailleurs, ce produit peut également être utilisé par des personnes ayant une force manuelle limitée (par ex. en rééducation) afin d'obtenir des forces de serrage comparables avec moins d'efforts. Une force manuelle plus faible est également nécessaire pour desserrer la manette indexable serrée.

L'augmentation de la force de serrage est obtenue grâce au palier à aiguilles axial intégré, qui génère un très faible frottement de surface sur la surface d'appui fixe lors du serrage. Les rondelles d'appui trempées sont conçues pour des forces de serrage élevées, et le palier garantit une longue durée de vie grâce à sa capacité de charge importante.

L'importante surface d'appui fixe permet de préserver durablement le composant serré. Une rondelle n'est donc plus nécessaire.

Grâce à la structure modulaire, de nombreuses versions spéciales peuvent être proposées.Matière :Poignée en zinc injecté haute pression selon DIN EN 12844.
Autres pièces en acier Inox 1.4305.Finition :Poignée avec revêtement plastique ou chromée brillante.
Pièces en acier polies.
Palier à aiguilles axial avec rondelles d'appui rectifiées et trempées.Nota :Couleurs disponibles en standard:

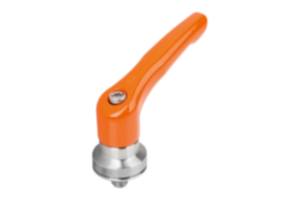

noir mat, orange RAL 2004, rouge rubis RAL 3003, argent métallisé, chromé.Mode d'emploi :La poignée est engagée à l'état non actionné dans l'insert fileté au moyen d'une couronne dentée. En soulevant la poignée, celle-ci peut être repositionnée et réengagée dans la couronne dentée grâce à la force du ressort.Utilisation :Construction de machines, d'appareils et d'installations, rééducation.Avantages :Nette augmentation des forces de serrage pour un même couple de serrage.
Palier à aiguilles axial de grande qualité avec capacité de charge élevée et durée de vie importante.
Surface d'appui fixe permettant de préserver le composant.Sur demande :Autres coloris et longueurs de filetage.Indication de dessin :

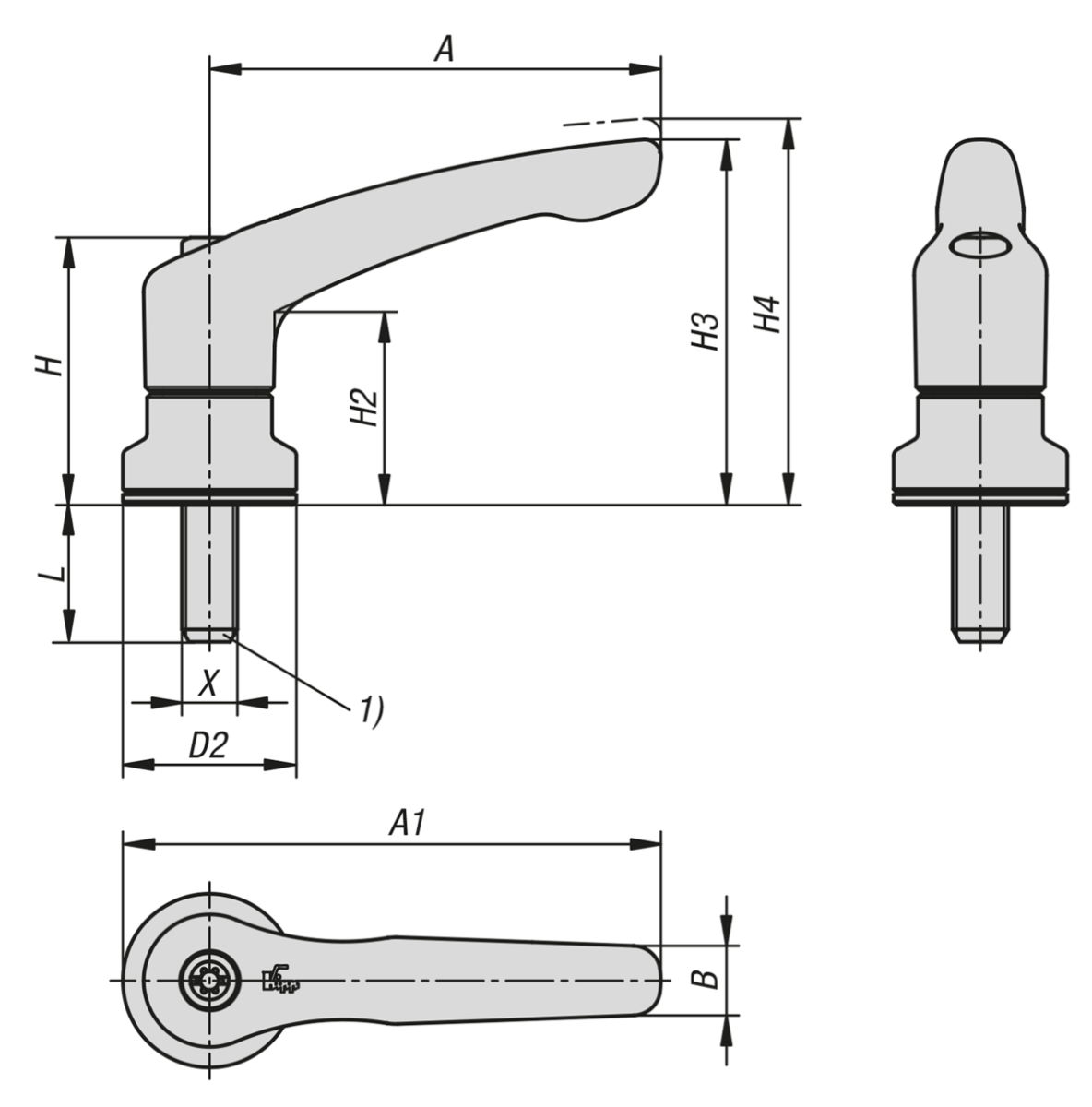

1) Bout plat chanfreiné DIN EN ISO 4753

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1626 Manette indexable en zinc avec filetage et palier anti-friction
