Poignée tubulaire coudée

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Poignées de manutention, poignées tubulaires et poignées alcôve
    - Poignée tubulaire coudée

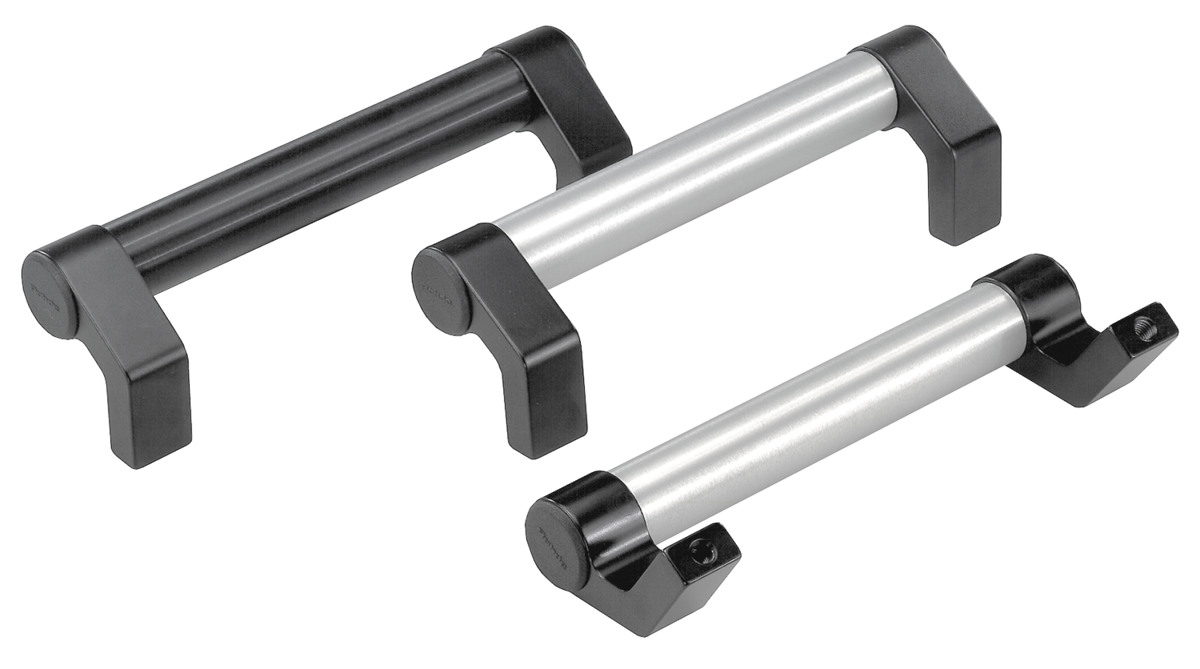

Description de l'article/illustrations du produit

DescriptionMatière :Embout coudé : aluminium EN AW-6060 extrudé.
Insert de jonction : Thermoplastique renforcé fibre de verre.
Traverse : EN AW-6060.Finition :Embout satiné, noir, anodisé.
Insert de jonction noir.
Traverse anodisée ou avec revêtement de poudre ou revêtement plastique noir, strié.Nota :Les poignées illustrées ci-contre sont proposées sous forme de poignées complètes, l‘option sous forme de groupes pré-montés, poignée et embout de jonction pour les tubes spécifiques au client est envisageable. La liaison entre les embouts coudés et la traverse tubulaire est étanche face aux projections d’eau et est aussi extrêmement solide.Montage :Fixation par l'arrière.Sur demande :Appuis pour longueur de tube plus grande.Indication de dessin :

1) Insert de jonction

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0132 Poignée tubulaire coudée

142 kB

Dessins

Sélection/filtre d'articles

Référence	Couleur du corps de base	A	B	D	H	L	Charge N	Prix
K0132.2001	anodisé nature	200	61,5	M8	66,5	225	1000	42,85 €
K0132.2501	anodisé nature	250	61,5	M8	66,5	275	1000	43,99 €
K0132.3001	anodisé nature	300	61,5	M8	66,5	325	1000	45,16 €
K0132.3501	anodisé nature	350	61,5	M8	66,5	375	1000	46,34 €
K0132.4001	anodisé nature	400	61,5	M8	66,5	425	1000	47,57 €
K0132.5001	anodisé nature	500	61,5	M8	66,5	525	1000	49,94 €
K0132.6001	anodisé nature	600	61,5	M8	66,5	625	1000	52,26 €
K0132.2002	anodisé noir	200	61,5	M8	66,5	225	1000	44,58 €
K0132.2502	anodisé noir	250	61,5	M8	66,5	275	1000	45,78 €
K0132.3002	anodisé noir	300	61,5	M8	66,5	325	1000	47,02 €
K0132.3502	anodisé noir	350	61,5	M8	66,5	375	1000	48,23 €
K0132.4002	anodisé noir	400	61,5	M8	66,5	425	1000	49,48 €
K0132.5002	anodisé noir	500	61,5	M8	66,5	525	1000	51,96 €
K0132.6002	anodisé noir	600	61,5	M8	66,5	625	1000	54,34 €
K0132.2003	revêtement poudre noir	200	61,5	M8	66,5	225	1000	44,58 €
K0132.2503	revêtement poudre noir	250	61,5	M8	66,5	275	1000	45,78 €
K0132.3003	revêtement poudre noir	300	61,5	M8	66,5	325	1000	47,02 €
K0132.3503	revêtement poudre noir	350	61,5	M8	66,5	375	1000	48,23 €
K0132.4003	revêtement poudre noir	400	61,5	M8	66,5	425	1000	49,48 €
K0132.5003	revêtement poudre noir	500	61,5	M8	66,5	525	1000	51,96 €
K0132.6003	revêtement poudre noir	600	61,5	M8	66,5	625	1000	54,34 €
K0132.2004	plastique noir strié	200	61,5	M8	66,5	225	1000	44,58 €
K0132.2504	plastique noir strié	250	61,5	M8	66,5	275	1000	45,78 €
K0132.3004	plastique noir strié	300	61,5	M8	66,5	325	1000	47,02 €
K0132.3504	plastique noir strié	350	61,5	M8	66,5	375	1000	48,23 €
K0132.4004	plastique noir strié	400	61,5	M8	66,5	425	1000	49,48 €
K0132.5004	plastique noir strié	500	61,5	M8	66,5	525	1000	51,96 €
K0132.6004	plastique noir strié	600	61,5	M8	66,5	625	1000	54,34 €
