Poignée tubulaire

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Poignées de manutention, poignées tubulaires et poignées alcôve
    - Poignée tubulaire

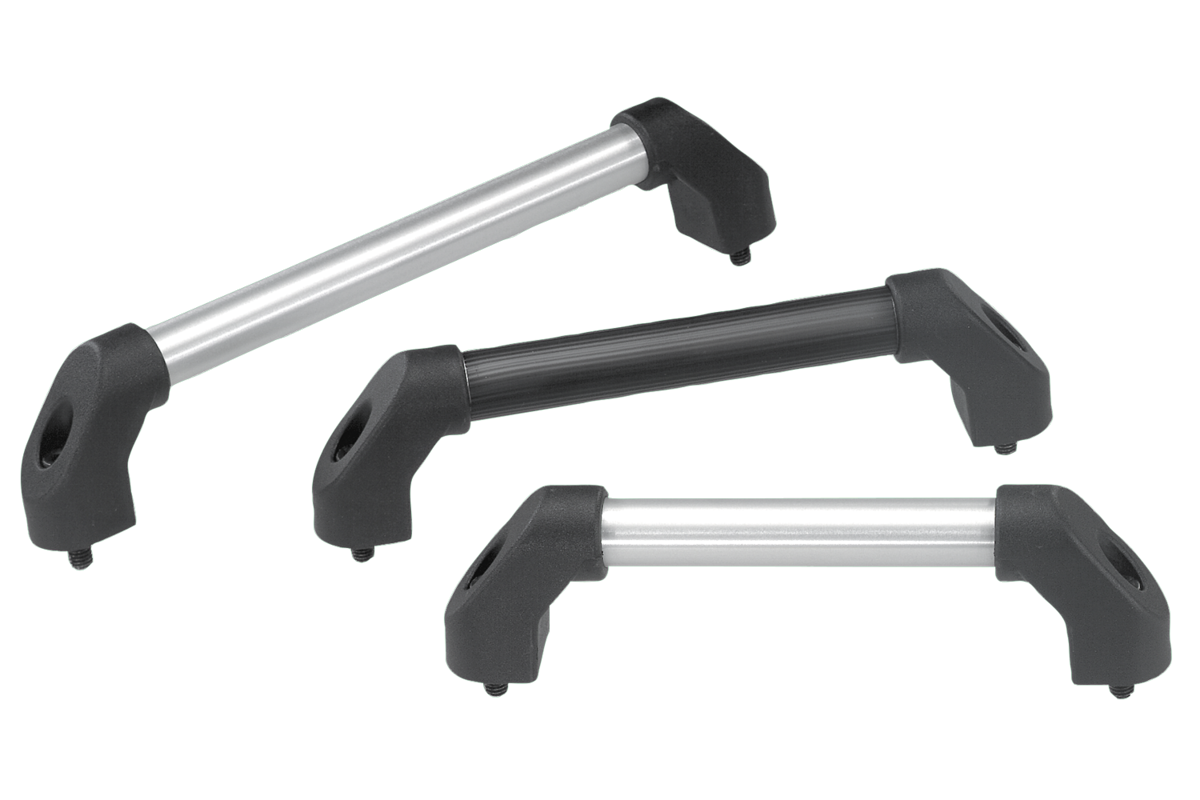

Description de l'article/illustrations du produit

DescriptionMatière :Embouts : Thermoplastique noir, renforcé fibre de verre.
Traverse : aluminium EN AW-6060.Finition :Traverse rectifiée et anodisée naturelle
Traverse avec revêtement plastique cannelé, noirNota :Les embouts présentent 4 griffes de serrage au niveau du logement de la traverse tubulaire. Lors de l’insertion de la traverse, celles-ci sont repoussées, procurant une tenue parfaitement ajustée de la traverse. Vis de fixation zinguée noire avec écrous et rondelles fournis.Montage :Fixation en façade.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0221 Poignée tubulaire

157 kB

Dessins

Sélection/filtre d'articles

Référence	Matière du corps de base	Surface corps	A	B	B1	D	H	L	Charge N	Prix
K0221.1801	aluminium	rectifiée et anodisée	180	30	20X2	M8X30	55,5	210	1000	11,41 €
K0221.2001	aluminium	rectifiée et anodisée	200	30	20X2	M8X30	55,5	230	1000	11,65 €
K0221.2501	aluminium	rectifiée et anodisée	250	30	20X2	M8X30	55,5	280	1000	12,37 €
K0221.3001	aluminium	rectifiée et anodisée	300	30	20X2	M8X30	55,5	330	1000	13,08 €
K0221.3501	aluminium	rectifiée et anodisée	350	30	20X2	M8X30	55,5	380	1000	13,73 €
K0221.4001	aluminium	rectifiée et anodisée	400	30	20X2	M8X30	55,5	430	1000	14,40 €
K0221.5001	aluminium	rectifiée et anodisée	500	30	20X2	M8X30	55,5	530	1000	15,77 €
K0221.6001	aluminium	rectifiée et anodisée	600	30	20X2	M8X30	55,5	630	1000	18,38 €
K0221.1802	aluminium	revêtement plastique cannelé	180	30	20X2	M8X30	55,5	210	1000	13,90 €
K0221.2002	aluminium	revêtement plastique cannelé	200	30	20X2	M8X30	55,5	230	1000	14,26 €
K0221.2502	aluminium	revêtement plastique cannelé	250	30	20X2	M8X30	55,5	280	1000	15,13 €
K0221.3002	aluminium	revêtement plastique cannelé	300	30	20X2	M8X30	55,5	330	1000	16,07 €
K0221.3502	aluminium	revêtement plastique cannelé	350	30	20X2	M8X30	55,5	380	1000	17,09 €
K0221.4002	aluminium	revêtement plastique cannelé	400	30	20X2	M8X30	55,5	430	1000	17,90 €
K0221.5002	aluminium	revêtement plastique cannelé	500	30	20X2	M8X30	55,5	530	1000	19,73 €
K0221.6002	aluminium	revêtement plastique cannelé	600	30	20X2	M8X30	55,5	630	1000	21,53 €
