Poignée tubulaire

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Poignées de manutention, poignées tubulaires et poignées alcôve
    - Poignée tubulaire

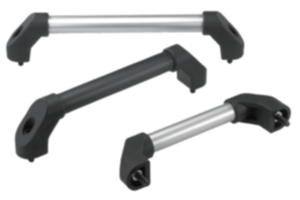

Description de l'article/illustrations du produit

DescriptionMatière :Embouts : Thermoplastique noir, renforcé fibre de verre.
Traverse de poignée : aluminium EN AW-6060 ou Inox 1.4301.Finition :Traverse aluminium rectifiée et anodisée nature ou avec revêtement plastique strié.
Traverse Inox, rectifiée.Nota :Les embouts présentent 4 griffes de serrage au niveau du logement de la traverse tubulaire. Lors de l’insertion de la traverse, celles-ci sont repoussées, procurant une tenue parfaitement ajustée de la traverse.
Vis de fixation zinguée noire avec écrous et rondelles incluse.Montage :Fixation en façade.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0222 Poignée tubulaire

163 kB

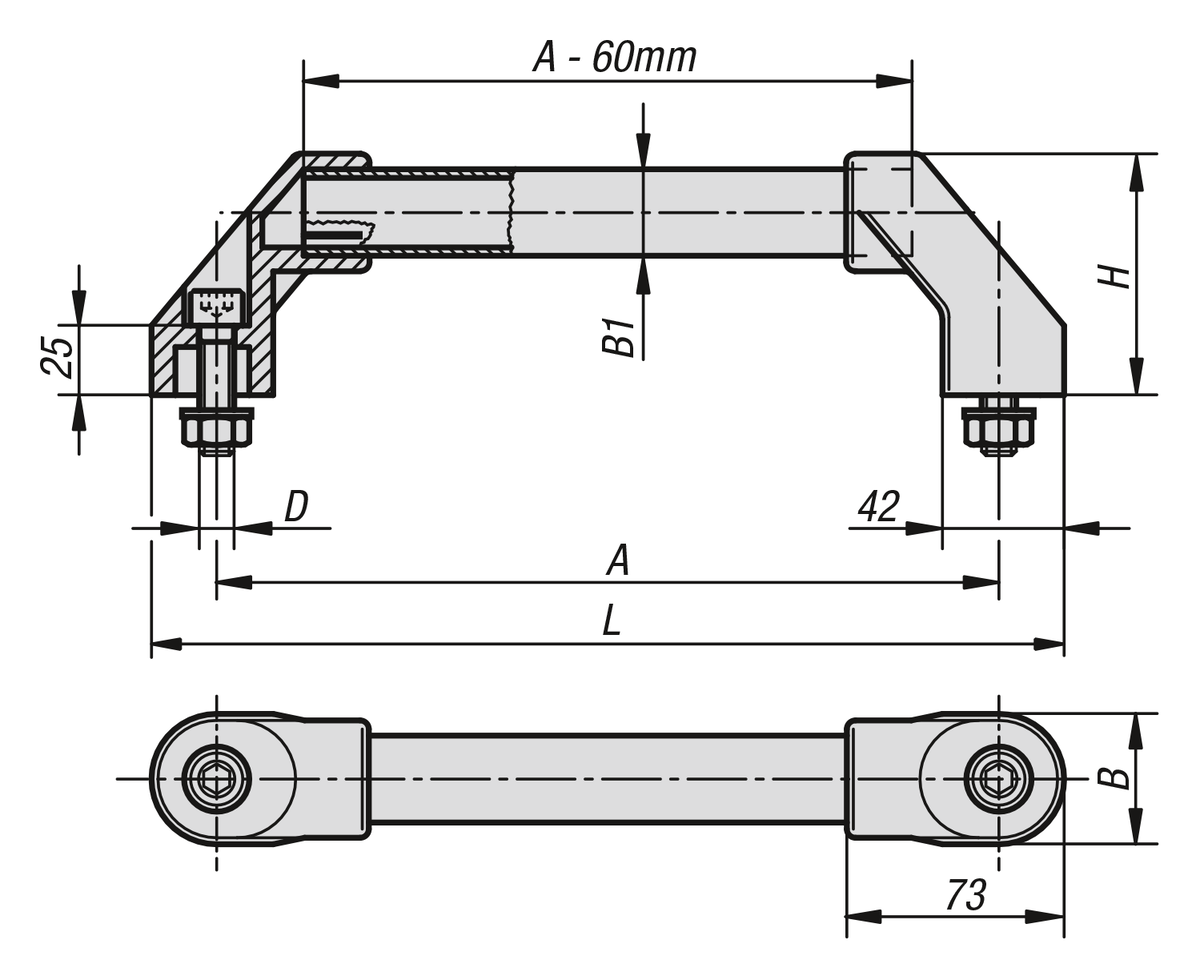

Dessins

Sélection/filtre d'articles

Référence	Matière du corps de base	Surface corps	A	B	B1	D	H	L	Charge N	Prix
K0222.2501	aluminium	rectifiée et anodisée	250	44	30X1,5	M10x45	80	294	1000	19,74 €
K0222.3001	aluminium	rectifiée et anodisée	300	44	30X1,5	M10x45	80	344	1000	20,80 €
K0222.3501	aluminium	rectifiée et anodisée	350	44	30X1,5	M10x45	80	394	1000	21,82 €
K0222.4001	aluminium	rectifiée et anodisée	400	44	30X1,5	M10x45	80	444	1000	22,81 €
K0222.5001	aluminium	rectifiée et anodisée	500	44	30X1,5	M10x45	80	544	1000	25,06 €
K0222.6001	aluminium	rectifiée et anodisée	600	44	30X1,5	M10x45	80	644	1000	27,04 €
K0222.2502	aluminium	revêtement plastique strié	250	44	30X1,5	M10x45	80	294	1000	22,81 €
K0222.3002	aluminium	revêtement plastique strié	300	44	30X1,5	M10x45	80	344	1000	24,05 €
K0222.3502	aluminium	revêtement plastique strié	350	44	30X1,5	M10x45	80	394	1000	25,22 €
K0222.4002	aluminium	revêtement plastique strié	400	44	30X1,5	M10x45	80	444	1000	26,65 €
K0222.5002	aluminium	revêtement plastique strié	500	44	30X1,5	M10x45	80	544	1000	29,06 €
K0222.6002	aluminium	revêtement plastique strié	600	44	30X1,5	M10x45	80	644	1000	31,50 €
K0222.2503	acier inoxydable	-	250	44	30X1,5	M10x45	80	294	1000	26,17 €
K0222.3003	acier inoxydable	-	300	44	30X1,5	M10x45	80	344	1000	27,37 €
K0222.3503	acier inoxydable	-	350	44	30X1,5	M10x45	80	394	1000	28,61 €
K0222.4003	acier inoxydable	-	400	44	30X1,5	M10x45	80	444	1000	29,84 €
K0222.5003	acier inoxydable	-	500	44	30X1,5	M10x45	80	544	1000	32,33 €
K0222.6003	acier inoxydable	-	600	44	30X1,5	M10x45	80	644	1000	34,82 €
