DescriptionMatière :Poignée alcôve : profil aluminium.
Embouts : polyamide.
Forme A : fixation à l’aide d’un profil de caoutchouc.
Forme B : fixation à l’aide de deux vis à tête fraisée en acier.
Finition :Profil aluminium : grenaillé, satiné, anodisé noir ou nature.
Profil de caoutchouc : noir.
Vis : acier zingué.
Nota :Les poignées alcôve forme A s’utilisent sans vis pour des épaisseurs de tôle comprises entre 1 et 2,5 mm max. A ce titre, les deux profils de caoutchouc intégrés procurent une tenue de montage à toute épreuve. Les poignées alcôve forme B peuvent se fixer à l’aide de deux vis à tête fraisée, depuis l’extérieur.
Deux rainures en T pour vis M4, positionnées à 90°, permettent de fixer la poignée sur le support; elles servent en outre d’aide au montage pour l’intégration de composants supplémentaires.
Montage :Après avoir inséré le profilé de caoutchouc inférieur, encastrer les deux embouts latéraux sur la poignée. Ensuite, engager la poignée, suivant un angle de 45°, dans l’ouverture de montage, puis la maintenir contre la paroi du boîtier. En fonction de la variante retenue, insérer alors le deuxième profil de caoutchouc dans la rainure, ou fixer la poignée à l’aide des deux vis à tête fraisée.
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K0238 Poignée alcôve 174 kB

Dessins (aperçu complet)

Poignée alcôve

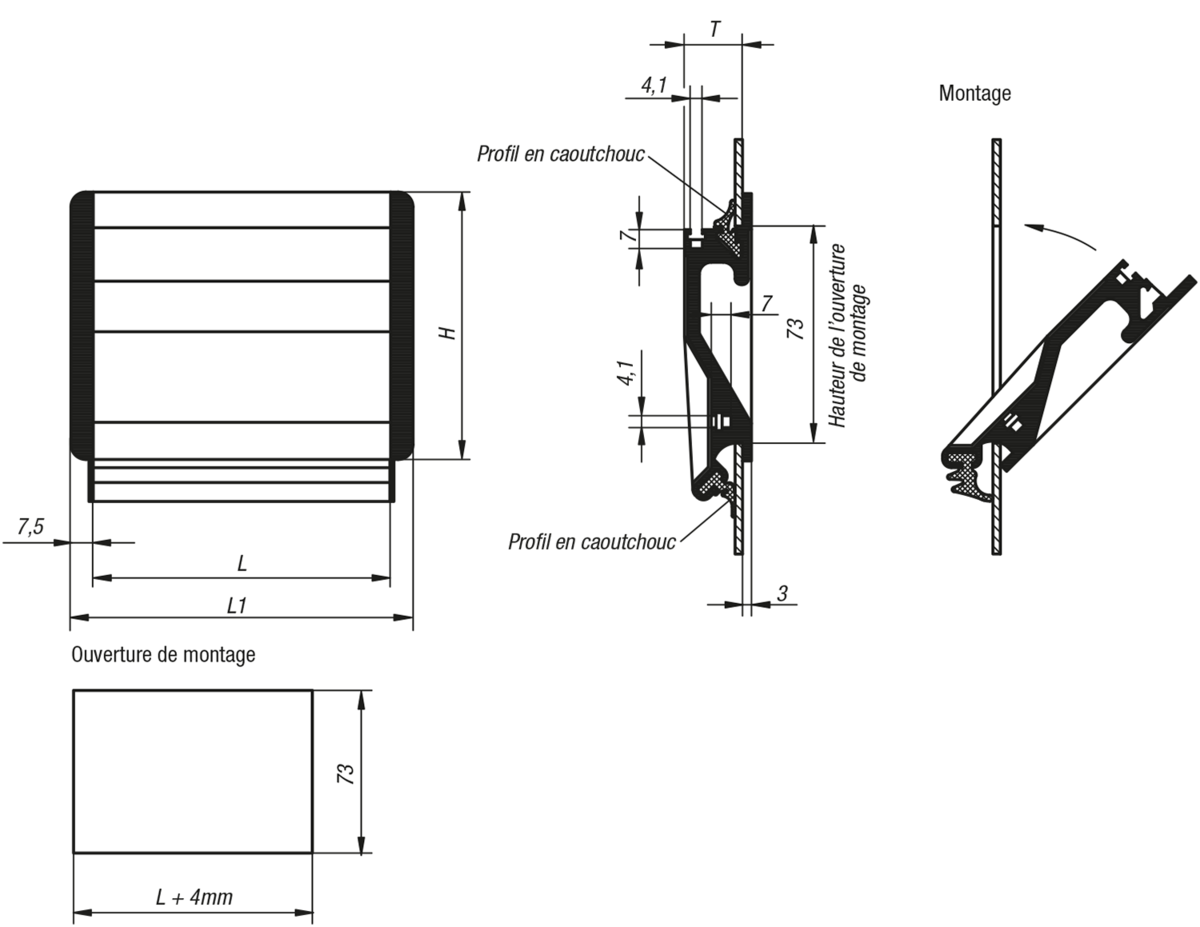

Poignée alcôve, forme A

plus d'infos

Dessins

Poignée alcôve, forme A

Sélection/filtre d'articles

RéférenceCouleur
du corps de base
FormeMarquageHLL1TOuverture de montageCharge
N
CAOAcc.PrixCommander
K0238.10011anodisé noirAemmanchable9010011519,5104 x 73500 11,14 €
K0238.10013anodisé natureAemmanchable9010011519,5104 x 73500 10,24 €
K0238.11811anodisé noirAemmanchable9011813319,5122 x 73500 12,02 €
K0238.11813anodisé natureAemmanchable9011813319,5122 x 73500 10,98 €
K0238.16711anodisé noirAemmanchable9016718219,5171 x 73500 14,53 €
K0238.16713anodisé natureAemmanchable9016718219,5171 x 73500 12,98 €

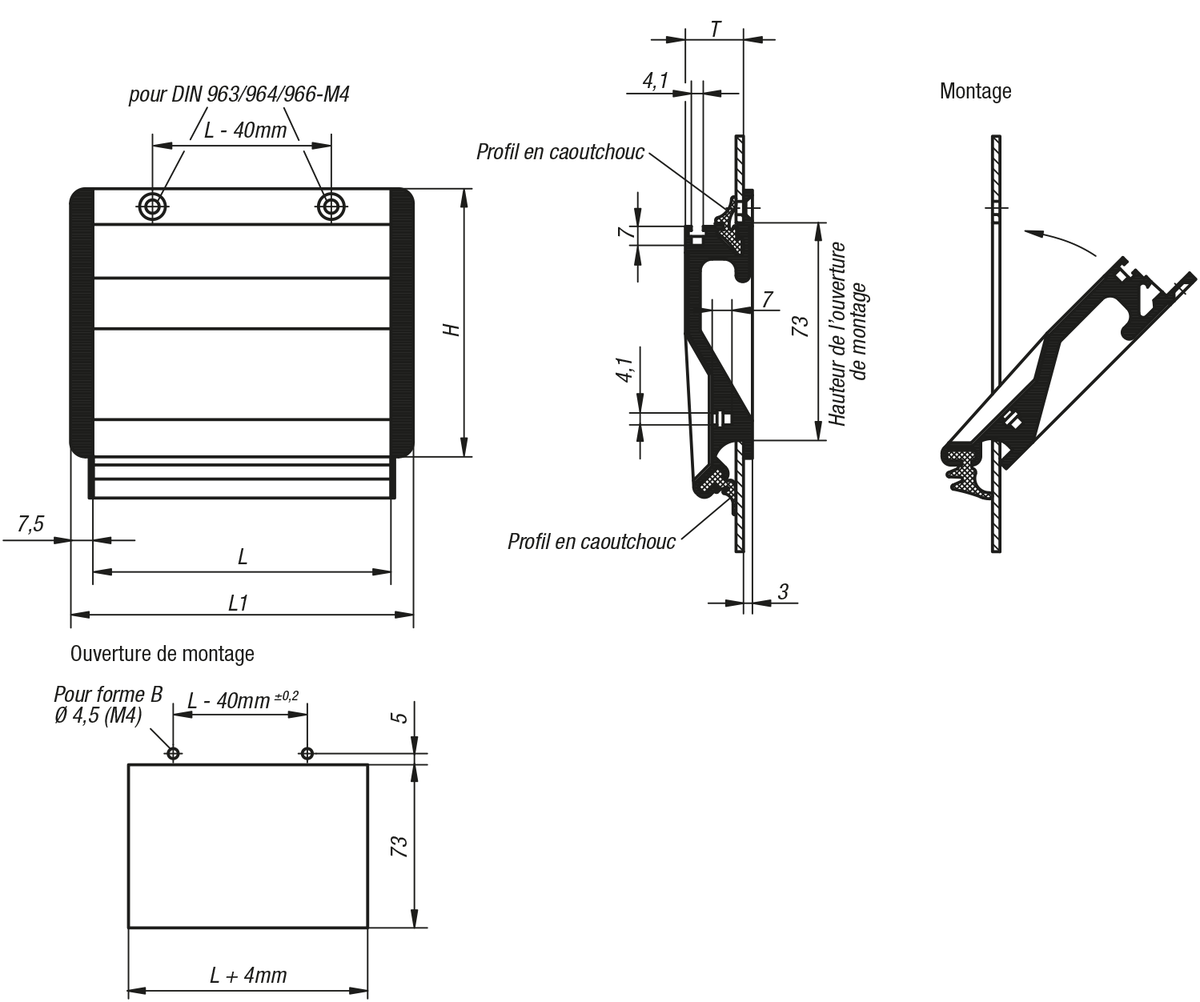

Poignée alcôve, forme B

plus d'infos

Dessins

Poignée alcôve, forme B

Sélection/filtre d'articles

RéférenceCouleur
du corps de base
FormeMarquageHLL1TOuverture de montageCharge
N
CAOAcc.PrixCommander
K0238.10021anodisé noirBvissable9010011519,5104 x 73500 13,99 €
K0238.10023anodisé natureBvissable9010011519,5104 x 73500 13,12 €
K0238.11821anodisé noirBvissable9011813319,5122 x 73500 14,87 €
K0238.11823anodisé natureBvissable9011813319,5122 x 73500 13,85 €
K0238.16721anodisé noirBvissable9016718219,5171 x 73500 17,34 €
K0238.16723anodisé natureBvissable9016718219,5171 x 73500 15,82 €
