Poignée tubulaire ovale, aluminium

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Poignées de manutention, poignées tubulaires et poignées alcôve
    - Poignée tubulaire ovale, aluminium

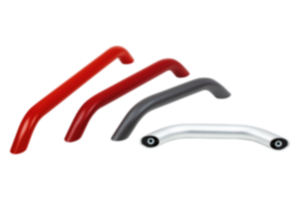

Description de l'article/illustrations du produit

DescriptionDescription du produit :La poignée de machine se distingue par l'association d'un aspect robuste, d'une bonne ergonomie et d'une extrême légèreté. Le système de fixation breveté permet un montage par la face arrière – aucune vis n'est visible sur la face avant. Avec sa surface facile à nettoyer et résistante à l'abrasion, la poignée s'intègre par ailleurs parfaitement à son environnement.Matière :Tube ovale en aluminium EN AW-6060.
Douille taraudée en acier.
Finition :anodisé incolore ou laqué poudre noire, rouge RAL 3003 ou rouge signalisation RAL 3020
Nota :Les éléments de fixation ne sont pas inclus. Pour une fixation sûre et durable, il est recommandé d'utiliser des vis CHC à six pans creux avec frein-filet.Montage :La fixation de la poignée de machine est possible de l'arrière. Les vis à tête cylindrique DIN à six pans creux ou les vis H à filetage M8 sont prévues à cet effet.Avantages :Aspect massif et légèreté.
Design élégant et intemporel.
Poignée de forme ergonomique.
Système de fixation breveté pour le montage par la face arrière.
Accessoires :K0869 Vis CHC à six pans creux, DIN 912 / DIN EN ISO 4762, avec frein-filet
K0869 Vis CHC à six pans creux, DIN 912 / DIN EN ISO 4762
K0871 Vis H DIN 933 / DIN-EN-ISO 4017
Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0796 Poignée tubulaire ovale, aluminium

328 kB

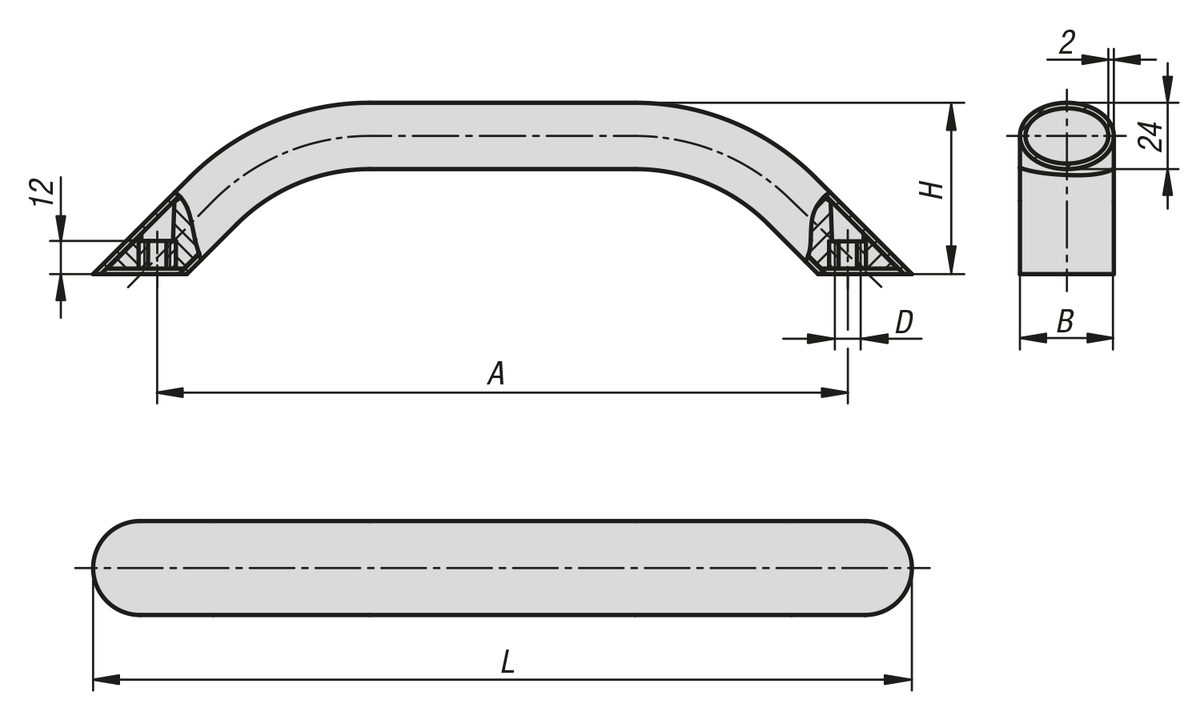

Dessins

Sélection/filtre d'articles

Référence	Couleur du corps de base	Surface corps	A	B	D	H	L	Charge N	Prix
K0796.250083	nature	anodisé	250	34	M8	62	296,4	1000	25,29 €
K0796.300083	nature	anodisé	300	34	M8	62	346,4	1000	26,85 €
K0796.400083	nature	anodisé	400	34	M8	62	446,4	1000	29,15 €
K0796.500083	nature	anodisé	500	34	M8	62	546,4	1000	33,19 €
K0796.250081	noir	laqué poudre	250	34	M8	62	296,4	1000	25,29 €
K0796.300081	noir	laqué poudre	300	34	M8	62	346,4	1000	26,85 €
K0796.400081	noir	laqué poudre	400	34	M8	62	446,4	1000	29,15 €
K0796.500081	noir	laqué poudre	500	34	M8	62	546,4	1000	33,19 €
K0796.2500827	rouge rubis RAL 3003	laqué poudre	250	34	M8	62	296,4	1000	25,29 €
K0796.3000827	rouge rubis RAL 3003	laqué poudre	300	34	M8	62	346,4	1000	26,85 €
K0796.4000827	rouge rubis RAL 3003	laqué poudre	400	34	M8	62	446,4	1000	29,15 €
K0796.5000827	rouge rubis RAL 3003	laqué poudre	500	34	M8	62	546,4	1000	33,19 €
K0796.2500884	rouge traffic RAL 3020	laqué poudre	250	34	M8	62	296,4	1000	25,29 €
K0796.3000884	rouge traffic RAL 3020	laqué poudre	300	34	M8	62	346,4	1000	26,85 €
K0796.4000884	rouge traffic RAL 3020	laqué poudre	400	34	M8	62	446,4	1000	29,15 €
K0796.5000884	rouge traffic RAL 3020	laqué poudre	500	34	M8	62	546,4	1000	33,19 €
