Doigt d‘indexage de précision avec doigt d‘arrêt conique
K0359

Doigt d‘indexage de précision avec doigt d‘arrêt conique

retour

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles
DescriptionMatière :Acier.
Poignée thermoplastique gris foncé.
Finition :Trempé et rectifié.Nota :Les doigts d'indexage et les douilles constituent une solution optimale pour le positionnement et la fixation rapide. La tolérance d'exécution de ces doigts d'indexage et des douilles permet d'obtenir une excellente répétabilité lors de l'assemblage de deux éléments.

Renseignements techniques voir Instructions de montage.
Indication de dessin :
Forme A : standard
Forme B : verrouillable
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K0359 Doigt d‘indexage de précision avec doigt d‘arrêt conique 184 kB
 Instructions de montage des doigts d’indexage de précision 305 kB

Dessins (aperçu complet)

Doigt d‘indexage de précision avec doigt d‘arrêt conique

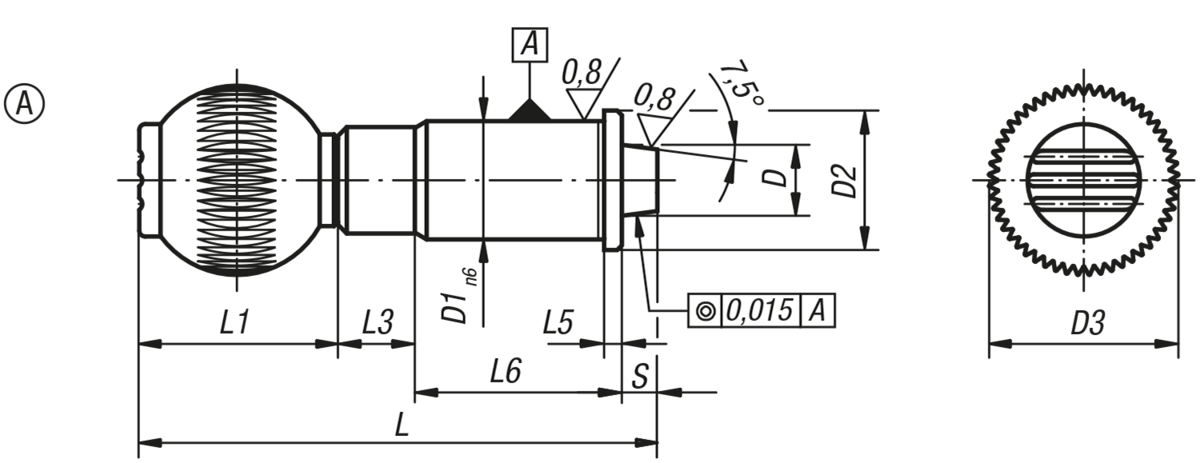

Doigt d'indexage de précision avec doigt d'arrêt conique, forme A, standard

plus d'infos

Dessins

Doigt d'indexage de précision avec doigt d'arrêt conique, forme A, standard

Sélection/filtre d'articles

RéférenceFormeFinition

DD1D2D3LL1L3L4
min.
L5Force du
ressort initiale
F1 env. N
Force du
ressort finale
F2 env. N
Taraudage poignée bouleCAOAcc.PrixCommander
K0359.010Astandard1025191631251362,51929M6 70,89 €
K0359.012Astandard12322320353313632235M8 79,90 €
K0359.016Astandard164028254241,513633050M10 91,92 €
K0359.020Astandard204033305041,513634663M10 104,57 €
K0359.025Astandard25504238605113633973M10 119,52 €

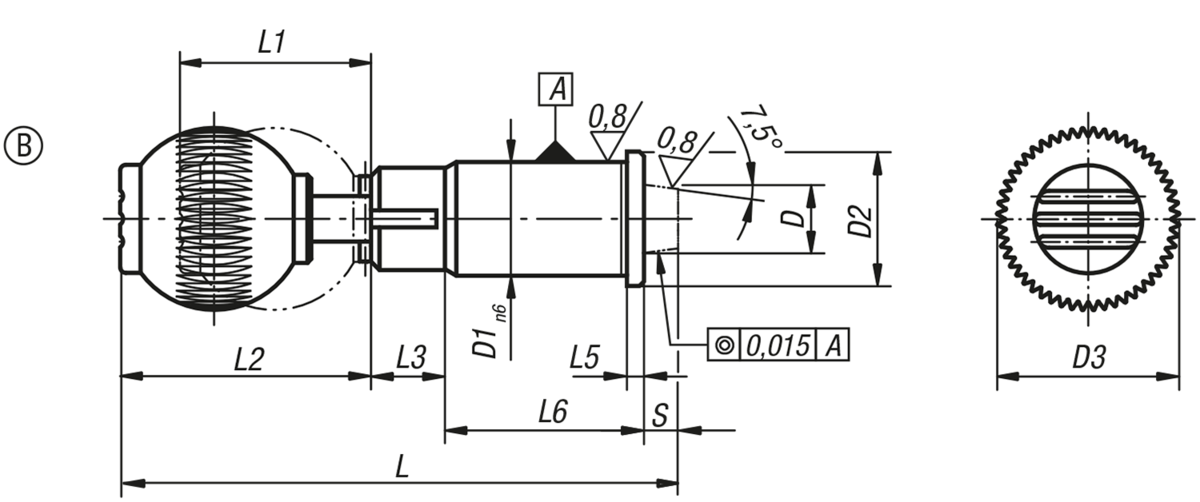

Doigt d'indexage de précision avec doigt d'arrêt cônique, forme B, verrouillable

plus d'infos

Dessins

Doigt d'indexage de précision avec doigt d'arrêt cônique, forme B, verrouillable

Sélection/filtre d'articles

RéférenceFormeFinition

DD1D2D3LL1L2L3L4
min.
L5Force du
ressort initiale
F1 env. N
Force du
ressort finale
F2 env. N
Taraudage poignée bouleCAOAcc.PrixCommander
K0359.110Bverrouillable10251916312530,51362,51929M6 75,68 €
K0359.112Bverrouillable12322320353340,513632235M8 85,15 €
K0359.116Bverrouillable164028254241,54913633050M10 97,93 €
K0359.120Bverrouillable204033305041,54913634663M10 112,04 €
K0359.125Bverrouillable25504238605158,513633973M10 132,20 €
