Doigts d‘indexage de précision avec doigt d‘arrêt cylindrique
K0361

Doigts d‘indexage de précision avec doigt d‘arrêt cylindrique

retour

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles
DescriptionMatière :Acier.
Poignée thermoplastique gris foncé.
Finition :Trempé et rectifié.Nota :Les doigts d'indexage et les douilles constituent une solution optimale pour le positionnement et la fixation rapide. La tolérance d'exécution de ces doigts d'indexage et des douilles permet d'obtenir une excellente répétabilité lors de l'assemblage de deux éléments.

Renseignements techniques voir instructions de montage.
Indication de dessin :
Forme A : standard
Forme B : verrouillable
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K0361 Doigts d‘indexage de précision avec doigt d‘arrêt cylindrique 185 kB
 Instructions de montage des doigts d’indexage de précision 305 kB

Dessins (aperçu complet)

Doigts d‘indexage de précision avec doigt d‘arrêt cylindrique

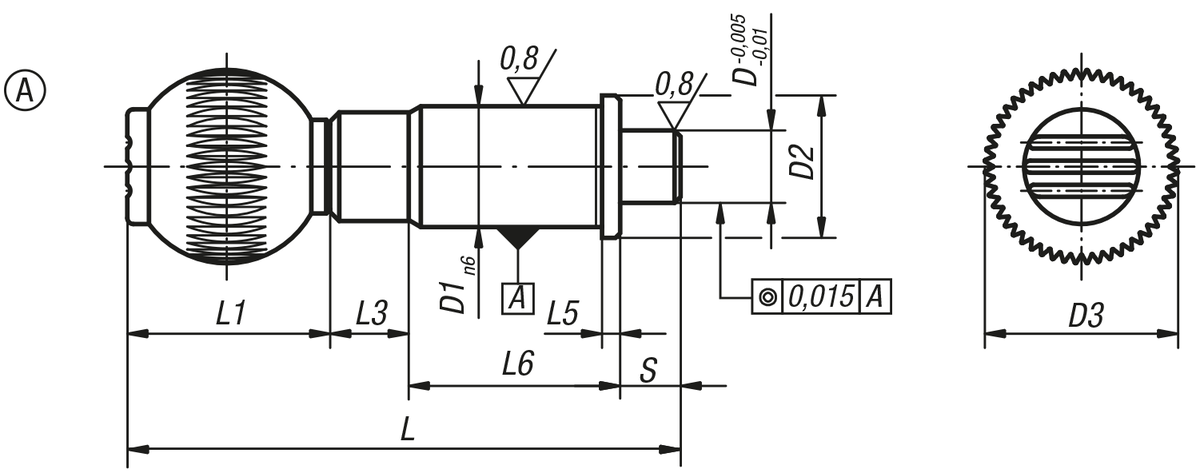

Doigt d'indexage de précision avec doigt d'arrêt cylindrique, forme A, standard

plus d'infos

Dessins

Doigt d'indexage de précision avec doigt d'arrêt cylindrique, forme A, standard

Sélection/filtre d'articles

RéférenceFormeFinition

DD1D2D3HLL1L3L5L6Force du
ressort initiale
F1 env. N
Force du
ressort finale
F2 env. N
Taraudage poignée bouleCAOAcc.PrixCommander
K0361.010Astandard10161925107925132,5311530M6 62,28 €
K0361.012Astandard12202332109133133351535M8 69,01 €
K0361.016Astandard1625284010106,541,5133422050M10 79,38 €
K0361.020Astandard2030334010114,541,5133503663M10 89,62 €
K0361.025Astandard253842501013451133602073M10 102,34 €

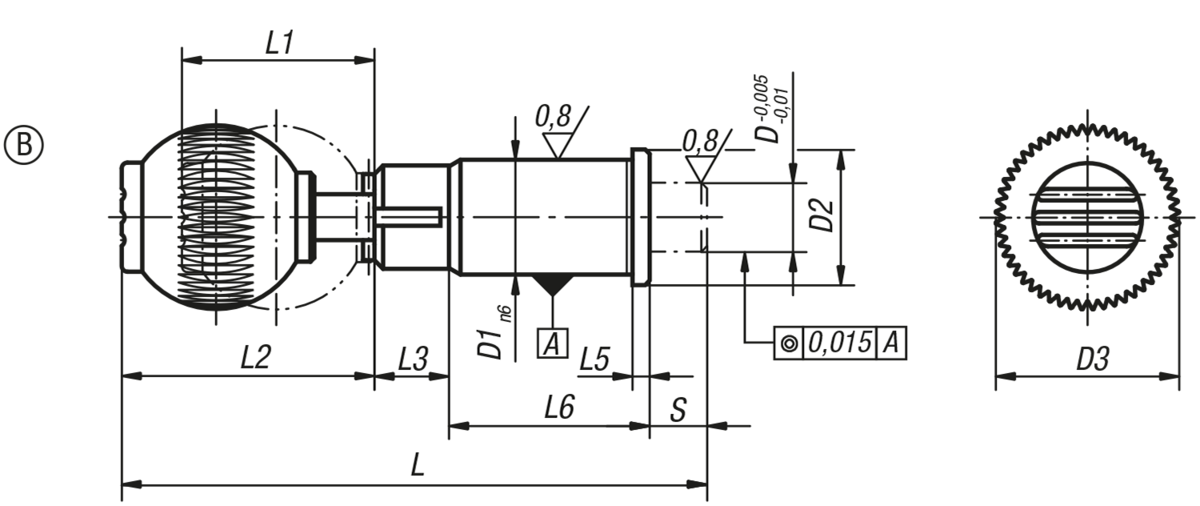

Doigt d'indexage de précision avec doigt d'arrêt cylindrique, forme B, verrouillable

plus d'infos

Dessins

Doigt d'indexage de précision avec doigt d'arrêt cylindrique, forme B, verrouillable

Sélection/filtre d'articles

RéférenceFormeFinition

DD1D2D3HLL1L2L3L5L6Force du
ressort initiale
F1 env. N
Force du
ressort finale
F2 env. N
Taraudage poignée bouleCAOAcc.PrixCommander
K0361.110Bverrouillable1016192510792536,5132,5311530M6 69,31 €
K0361.112Bverrouillable1220233210913344,5133351535M8 76,91 €
K0361.116Bverrouillable1625284010106,541,553133422050M10 87,31 €
K0361.120Bverrouillable2030334010114,541,553133503663M10 98,60 €
K0361.125Bverrouillable25384250101345162,5133602073M10 110,54 €
