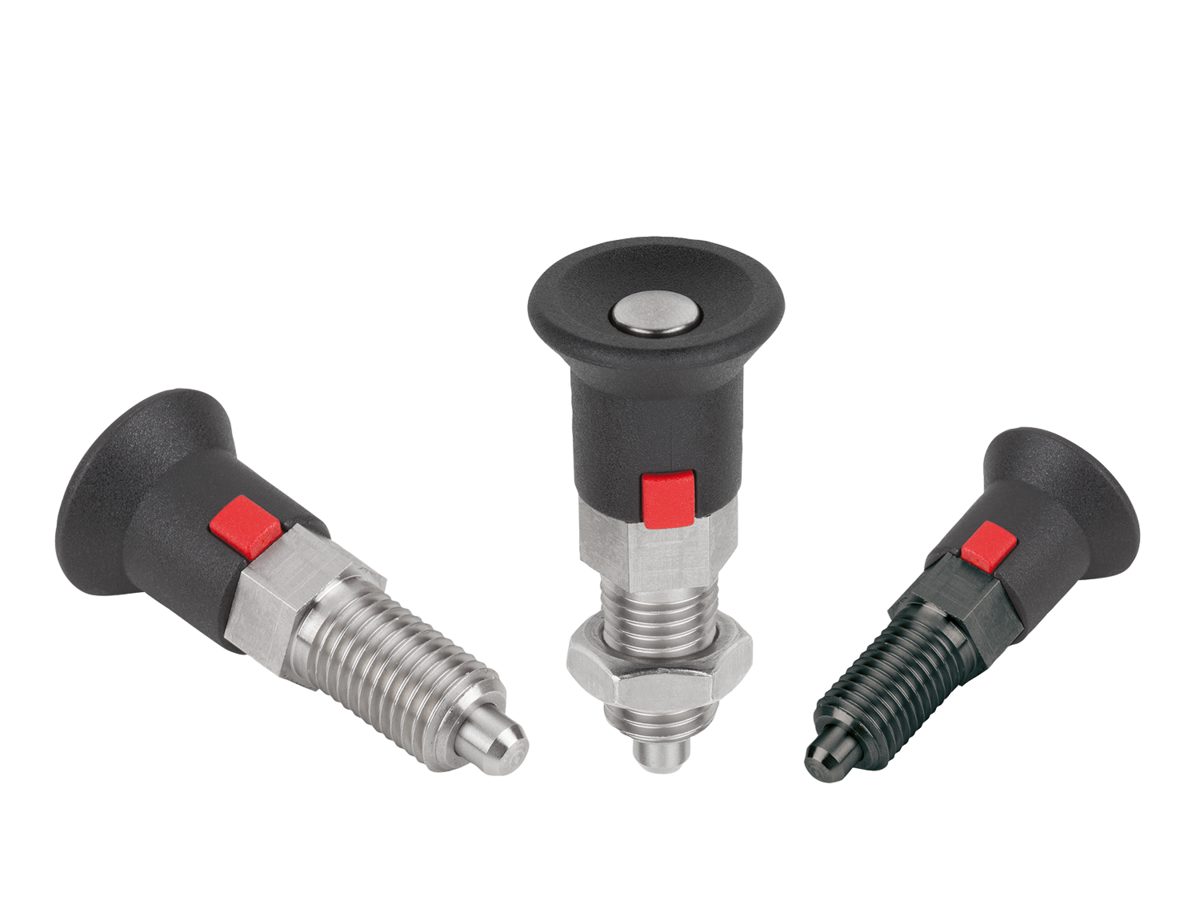

K1213Doigts d'indexage avec verrouillage |
retour |
|
|
DescriptionMatière :Finition acier :
Douille filetée et doigt d'arrêt en acier de décolletage.
Finition Inox :
Doigt d'arrêt non traité :
Douille filetée et doigt d'arrêt 1.4305.
Bouton de manœuvre en thermoplastique gris foncé.
Bouton de déverrouillage en thermoplastique rouge.Finition :Finition acier :
corps fileté bruni.
Doigt d'arrêt trempé, rectifié et bruni.
Finition Inox :
Corps fileté naturel.
Doigt d'indexage non trempé, rectifié et naturel.Nota :Les doigts d’indexage sont utilisés pour empêcher tout déplacement transversal.

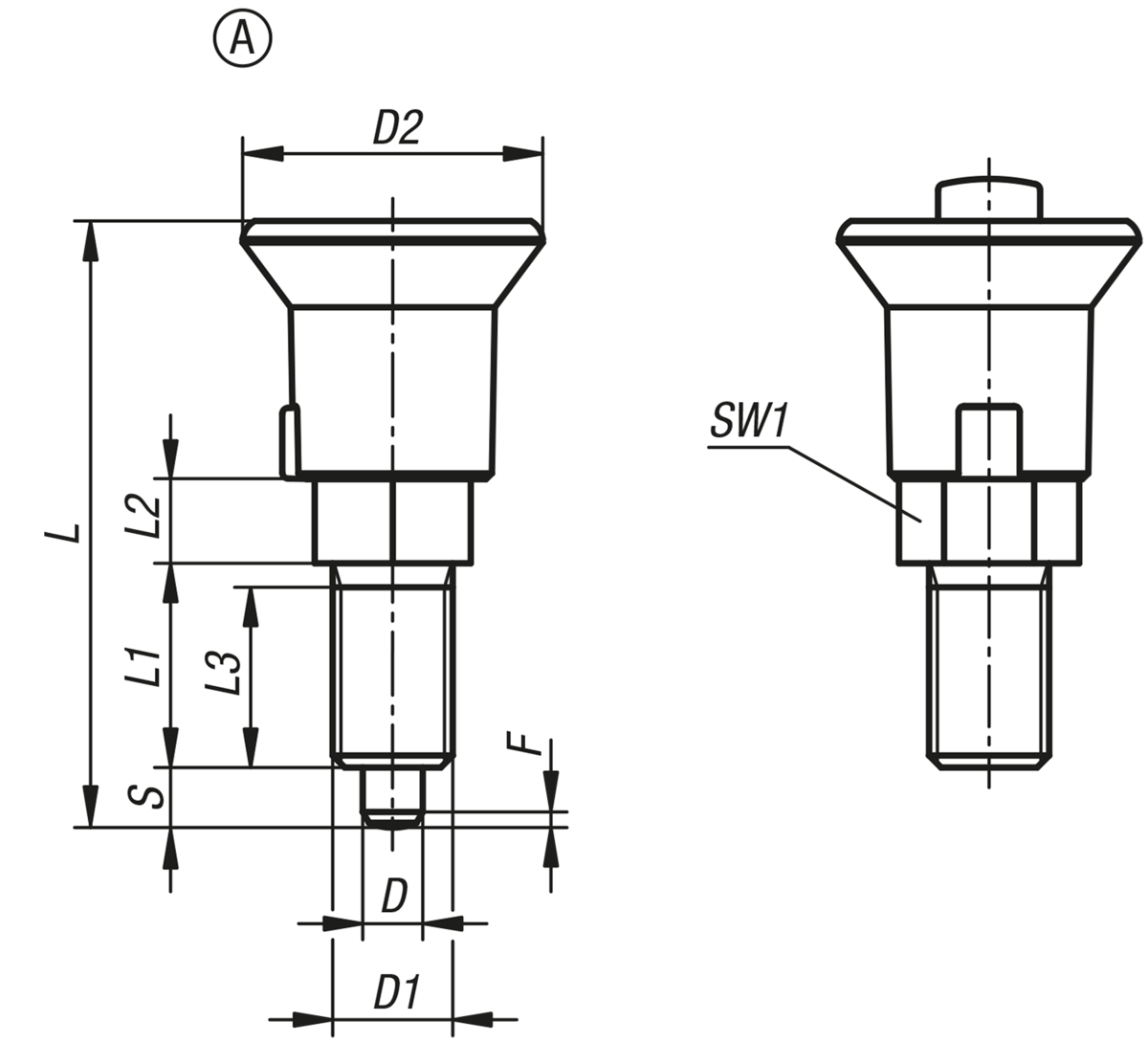

Le verrouillage s'effectue en actionnant le bouton pression.Le bouton de déverrouillage rouge permet de modifier la position d'indexage.Indication de dessin :Forme A : sans contre-écrou

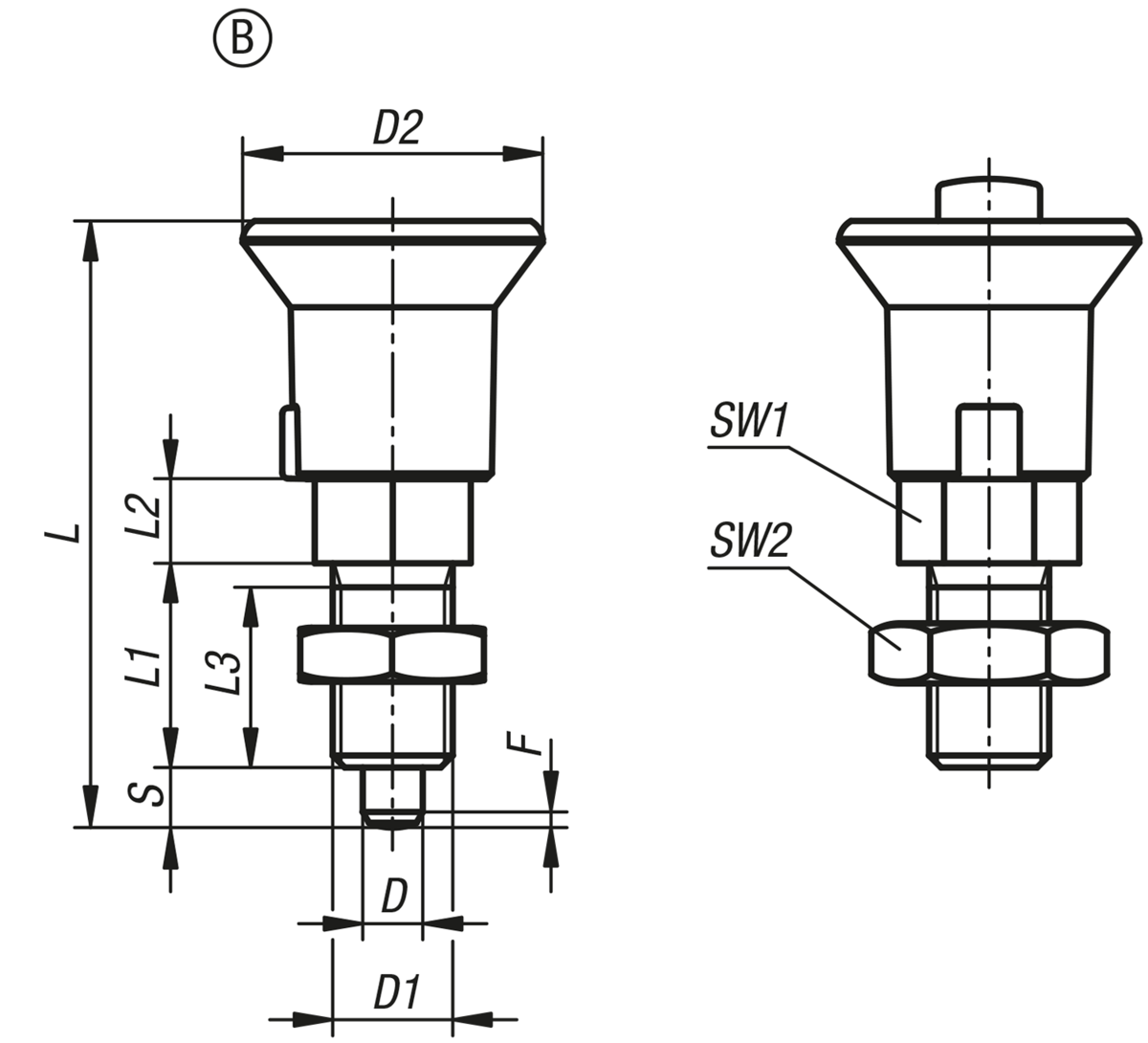

Forme B : avec contre-écrou TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Surface
corps | D | D1 | D2 | L | L1 | L2 | L3 | Course
S | SW1 | F x 30° | Force de
rappel
N | CAO | Acc. | Prix | Commander |
|---|
| K1213.11051 | A | acier | traitée | 5 | M10x1 | 25 | 50,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 8-12 |  | | 15,20 € | | | K1213.12061 | A | acier | traitée | 6 | M12x1,5 | 25 | 55,5 | 20 | 8 | 17 | 6 | 14 | 1,8 | 4-12 | | | 15,20 € | | | K1213.13081 | A | acier | traitée | 8 | M16x1,5 | 33 | 76 | 26 | 10 | 23 | 8 | 19 | 2,3 | 10-20 | | | 16,04 € | | | K1213.14101 | A | acier | traitée | 10 | M20x1,5 | 33 | 82 | 28 | 12 | 25 | 10 | 22 | 2,8 | 3-23 | | | 16,63 € | | | K1213.111051 | A | acier inoxydable | non traité | 5 | M10x1 | 25 | 50,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 8-12 | | | 20,29 € | | | K1213.112061 | A | acier inoxydable | non traité | 6 | M12x1,5 | 25 | 55,5 | 20 | 8 | 17 | 6 | 14 | 1,8 | 4-12 | | | 20,29 € | | | K1213.113081 | A | acier inoxydable | non traité | 8 | M16x1,5 | 33 | 76 | 26 | 10 | 23 | 8 | 19 | 2,3 | 10-20 | | | 21,91 € | | | K1213.114101 | A | acier inoxydable | non traité | 10 | M20x1,5 | 33 | 82 | 28 | 12 | 25 | 10 | 22 | 2,8 | 3-23 | | | 23,23 € | |
|
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Surface
corps | D | D1 | D2 | L | L1 | L2 | L3 | Course
S | SW1 | SW2 | F x 30° | Force de
rappel
N | CAO | Acc. | Prix | Commander |
|---|
| K1213.21051 | B | acier | traitée | 5 | M10x1 | 25 | 50,5 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 8-12 | | | 15,77 € | | | K1213.22061 | B | acier | traitée | 6 | M12x1,5 | 25 | 55,5 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 4-12 | | | 15,77 € | | | K1213.23081 | B | acier | traitée | 8 | M16x1,5 | 33 | 76 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 10-20 | | | 16,61 € | | | K1213.24101 | B | acier | traitée | 10 | M20x1,5 | 33 | 82 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 3-23 | | | 17,21 € | | | K1213.121051 | B | acier inoxydable | non traité | 5 | M10x1 | 25 | 50,5 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 8-12 | | | 20,87 € | | | K1213.122061 | B | acier inoxydable | non traité | 6 | M12x1,5 | 25 | 55,5 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 4-12 | | | 20,87 € | | | K1213.123081 | B | acier inoxydable | non traité | 8 | M16x1,5 | 33 | 76 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 10-20 | | | 22,49 € | | | K1213.124101 | B | acier inoxydable | non traité | 10 | M20x1,5 | 33 | 82 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 3-23 | | | 23,78 € | |
|
