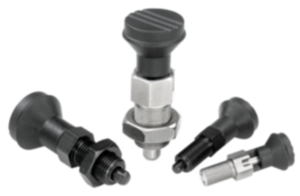

DescriptionMatière :Finition acier :
Douille filetée et doigt d'arrêt en acier de décolletage.
Finition Inox :
Doigt d'arrêt traité :
Douille filetée 1.4305.
Doigt d'arrêt 1.4034.
Doigt d'arrêt non traité :
Douille filetée 1.4305.
Doigt d'arrêt 1.4305.
Bouton de manœuvre en thermoplastique gris foncé.Finition :Finition acier :
Douille filetée, bruni.
Doigt d'indexage, traité, rectifié et bruni.
Finition Inox :
Douille filetée, naturel.
Doigt d'indexage, traité, rectifié et naturel.

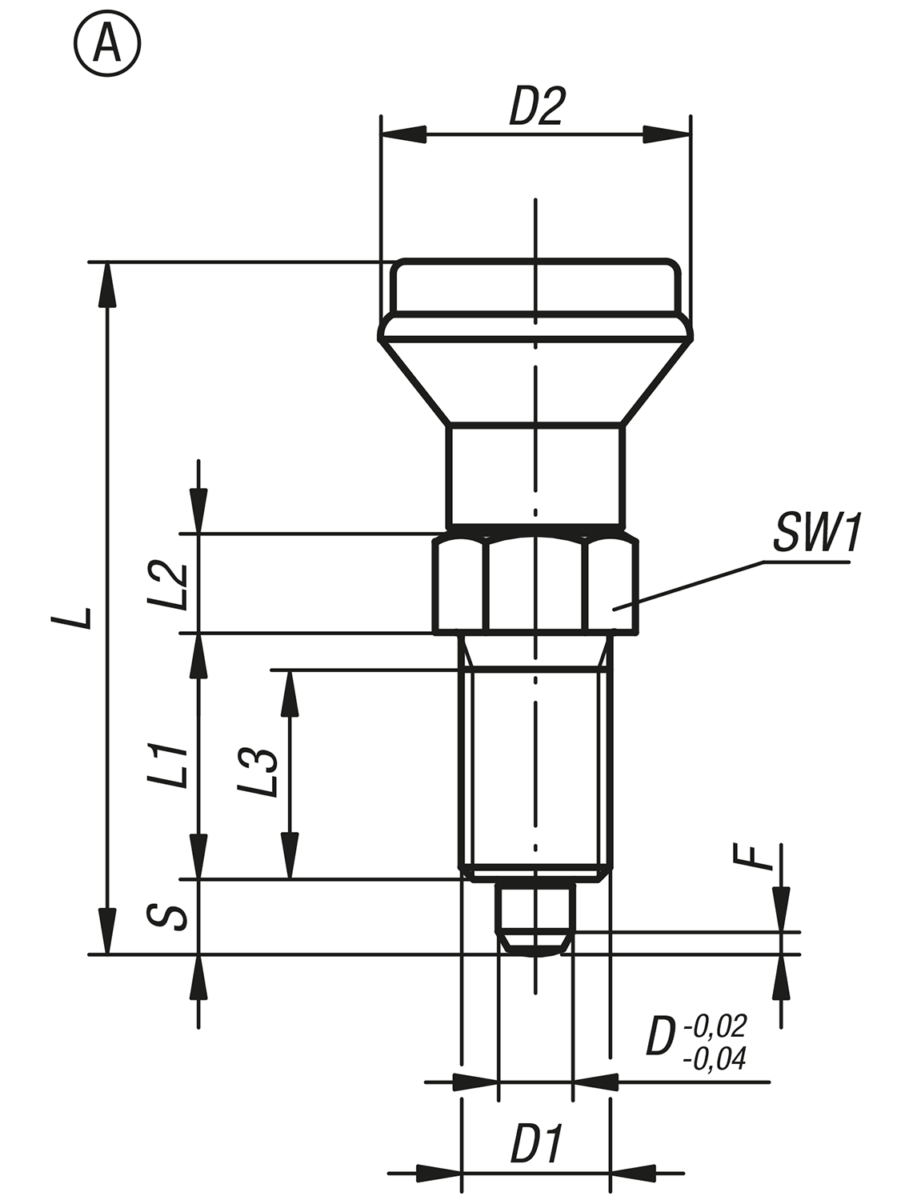

Doigt d'indexage, non traité, rectifié et naturel.Nota :Les doigts d’indexage sont utilisés quand il faut éviter tout déplacement transversal. Le déblocage du doigt d’indexage s'obtient en tirant sur le bouton. Pour verrouiller cette position, utiliser la forme C ou D avec encoche d’arrêt.Sur demande :Finitions spéciales.Accessoires :Entretoise K0665Indication de dessin :Forme A:sans encoche d’arrêt, sans contre-écrou

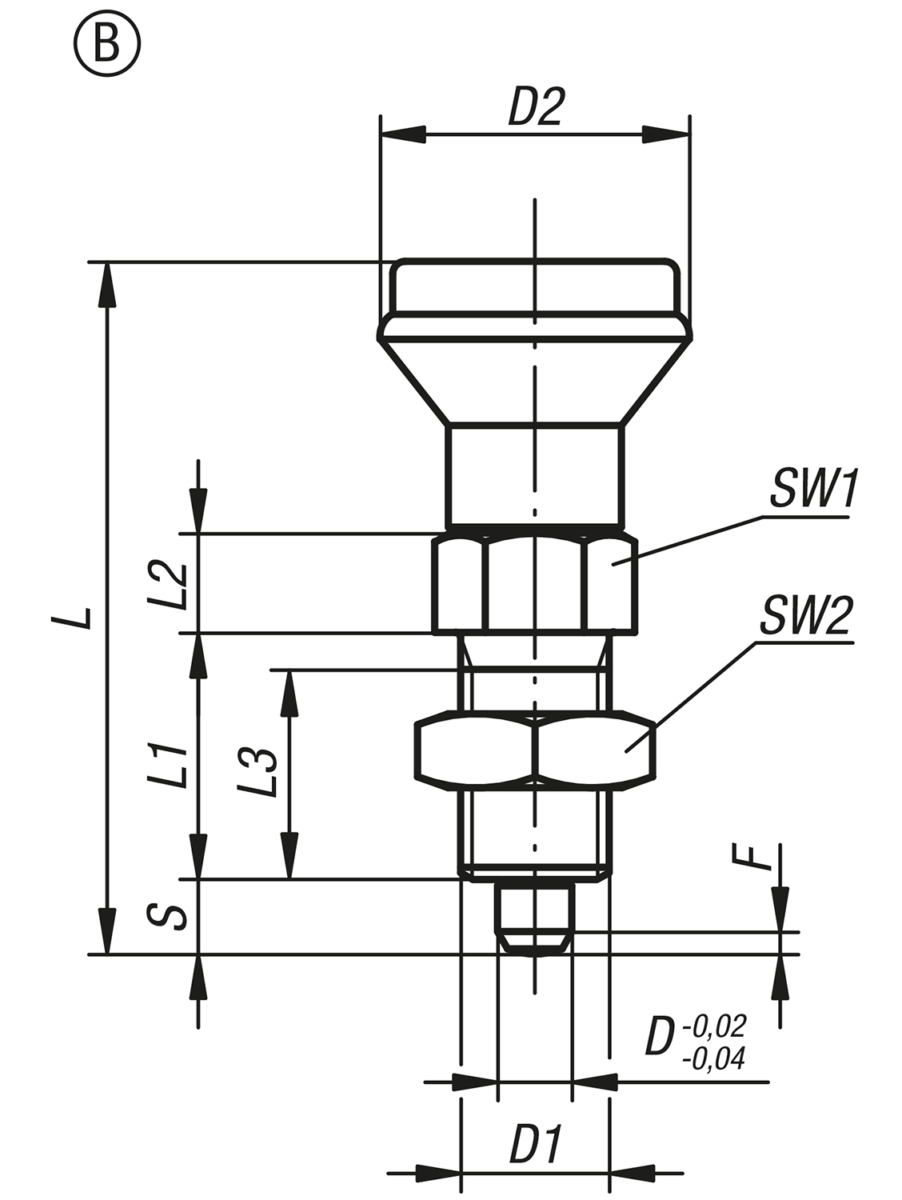

Forme B:sans encoche d’arrêt, avec contre-écrou

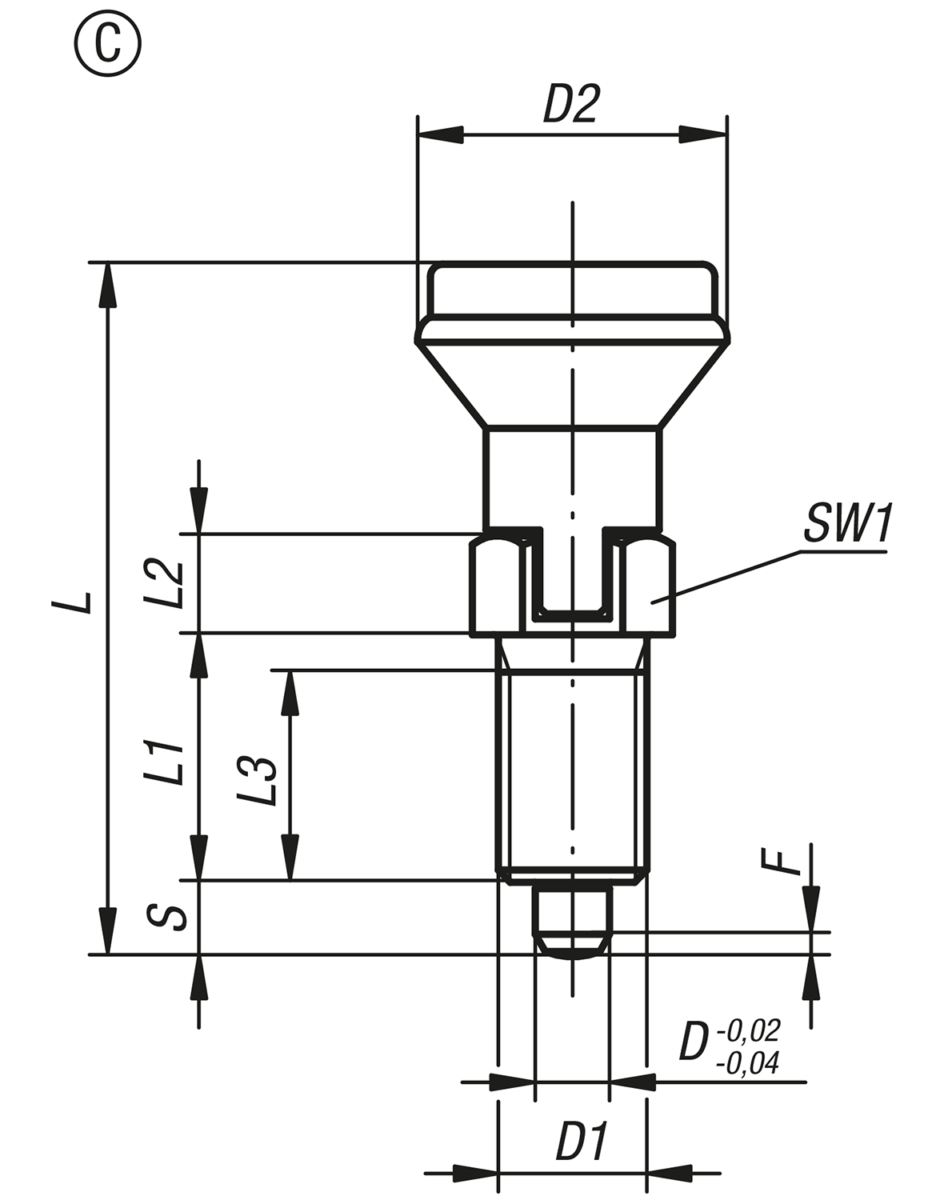

Forme C:avec encoche d'arrêt, sans contre-écrou

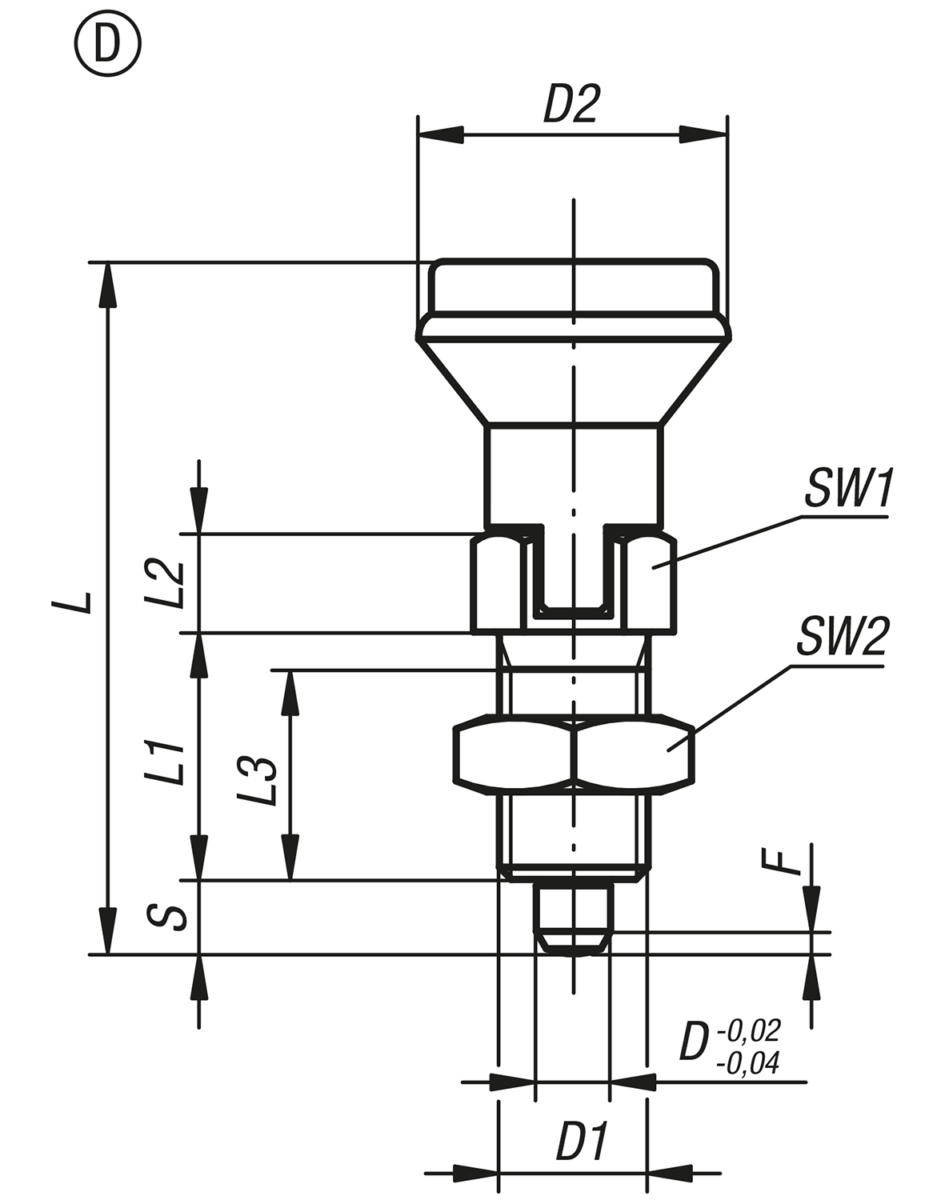

Forme D:avec encoche d'arrêt, avec contre-écrou TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Goupille | D | D1 | D2 | L | L1 | L2 | L3 | Course
S | SW1 | F x 30° | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | CAO | Acc. | Prix | Commander |
|---|
| K0339.1105 | A | acier | traitée | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 |  |  | 7,69 € | | | K0339.1206 | A | acier | traitée | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 8,53 € | | | K0339.1308 | A | acier | traitée | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 10,48 € | | | K0339.1410 | A | acier | traitée | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 11,16 € | | | K0339.01105 | A | acier inoxydable | traitée | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 12,53 € | | | K0339.01206 | A | acier inoxydable | traitée | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 14,81 € | | | K0339.01308 | A | acier inoxydable | traitée | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 18,66 € | | | K0339.01410 | A | acier inoxydable | traitée | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 20,12 € | | | K0339.11105 | A | acier inoxydable | non traité | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 12,53 € | | | K0339.11206 | A | acier inoxydable | non traité | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 14,81 € | | | K0339.11308 | A | acier inoxydable | non traité | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 18,66 € | | | K0339.11410 | A | acier inoxydable | non traité | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 20,12 € | |
|
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Goupille | D | D1 | D2 | L | L1 | L2 | L3 | Course
S | SW1 | SW2 | F x 30° | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | CAO | Acc. | Prix | Commander |
|---|
| K0339.2105 | B | acier | traitée | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 7,84 € | | | K0339.2206 | B | acier | traitée | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 8,70 € | | | K0339.2308 | B | acier | traitée | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 10,79 € | | | K0339.2410 | B | acier | traitée | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 11,52 € | | | K0339.02105 | B | acier inoxydable | traitée | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 13,39 € | | | K0339.02206 | B | acier inoxydable | traitée | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 15,76 € | | | K0339.02308 | B | acier inoxydable | traitée | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 19,99 € | | | K0339.02410 | B | acier inoxydable | traitée | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 20,84 € | | | K0339.12105 | B | acier inoxydable | non traité | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 13,39 € | | | K0339.12206 | B | acier inoxydable | non traité | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 15,76 € | | | K0339.12308 | B | acier inoxydable | non traité | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 19,99 € | | | K0339.12410 | B | acier inoxydable | non traité | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 20,84 € | |
|
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Goupille | D | D1 | D2 | L | L1 | L2 | L3 | Course
S | SW1 | F x 30° | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | CAO | Acc. | Prix | Commander |
|---|
| K0339.3105 | C | acier | traitée | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 9,68 € | | | K0339.3206 | C | acier | traitée | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 10,78 € | | | K0339.3308 | C | acier | traitée | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 12,23 € | | | K0339.3410 | C | acier | traitée | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 12,52 € | | | K0339.03105 | C | acier inoxydable | traitée | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 14,09 € | | | K0339.03206 | C | acier inoxydable | traitée | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 16,67 € | | | K0339.03308 | C | acier inoxydable | traitée | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 21,52 € | | | K0339.03410 | C | acier inoxydable | traitée | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 23,99 € | | | K0339.13105 | C | acier inoxydable | non traité | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 14,09 € | | | K0339.13206 | C | acier inoxydable | non traité | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 16,67 € | | | K0339.13308 | C | acier inoxydable | non traité | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 21,52 € | | | K0339.13410 | C | acier inoxydable | non traité | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 23,99 € | |
|
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Goupille | D | D1 | D2 | L | L1 | L2 | L3 | Course
S | SW1 | SW2 | F x 30° | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | CAO | Acc. | Prix | Commander |
|---|
| K0339.4105 | D | acier | traitée | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 9,78 € | | | K0339.4206 | D | acier | traitée | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 10,99 € | | | K0339.4308 | D | acier | traitée | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 12,60 € | | | K0339.4410 | D | acier | traitée | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 12,76 € | | | K0339.04105 | D | acier inoxydable | traitée | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 14,92 € | | | K0339.04206 | D | acier inoxydable | traitée | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 17,58 € | | | K0339.04308 | D | acier inoxydable | traitée | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 22,79 € | | | K0339.04410 | D | acier inoxydable | traitée | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 24,43 € | | | K0339.14105 | D | acier inoxydable | non traité | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 14,92 € | | | K0339.14206 | D | acier inoxydable | non traité | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 17,58 € | | | K0339.14308 | D | acier inoxydable | non traité | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 22,79 € | | | K0339.14410 | D | acier inoxydable | non traité | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 24,43 € | |
|
