Groupes de marchandise

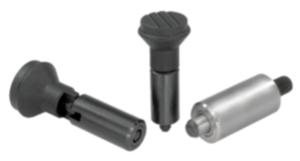

Doigt d'indexage en acier ou en inox modèle lisse sans embase avec bouton de manœuvre en plastique
K0347

Doigt d'indexage en acier ou en inox modèle lisse sans embase...

retour

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles
DescriptionMatière :Finition acier :
Doigt d'indexage trempé :
Corps 1.0403 soudable.
Doigt d'indexage
Classe de résistance 5.8.

Finition inox :
Doigt d'indexage trempé :
Corps 1.4301 soudable.
Doigt d'indexage 1.4034.

Doigt d'indexage non trempé :
Corps 1.4301 soudable.
Doigt d'indexage 1.4305.

Bouton de manœuvre thermoplastique gris foncé.
Finition :Finition acier :
Doigt d'indexage trempé, rectifié et bruni.

Finition inox :
Doigt d'indexage trempé, rectifié et naturel.
Doigt d'indexage non trempé, rectifié et naturel.
Nota :Les doigts d’indexage sont utilisés lorsqu'il faut éviter tout déplacement de la position d'arrêt sous l'effet de forces transversales. Le doigt ne peut être placé dans une autre position de verrouillage qu'après avoir été désengagé manuellement.
Si le désengagement doit s'effectuer de manière durable et s'il faut éviter un rappel du doigt d'arrêt, il convient d'utiliser la forme M.
Des poignées spéciales peuvent être montées sur la vis rectifiée à épaulement en saillie de la forme N. Cette vis permet également d'actionner le doigt d'indexage, p. ex. en mode automatique (commande par programmation) à l'aide d'un vérin pneumatique ou par télécommande, via des câbles Bowden.
Si le doigt d'indexage est soudé, la douille doit être soudée par point afin que le ressort ne soit pas endommagé thermiquement en raison de températures élevées.
Sur demande :Finitions spéciales.Indication de dessin :

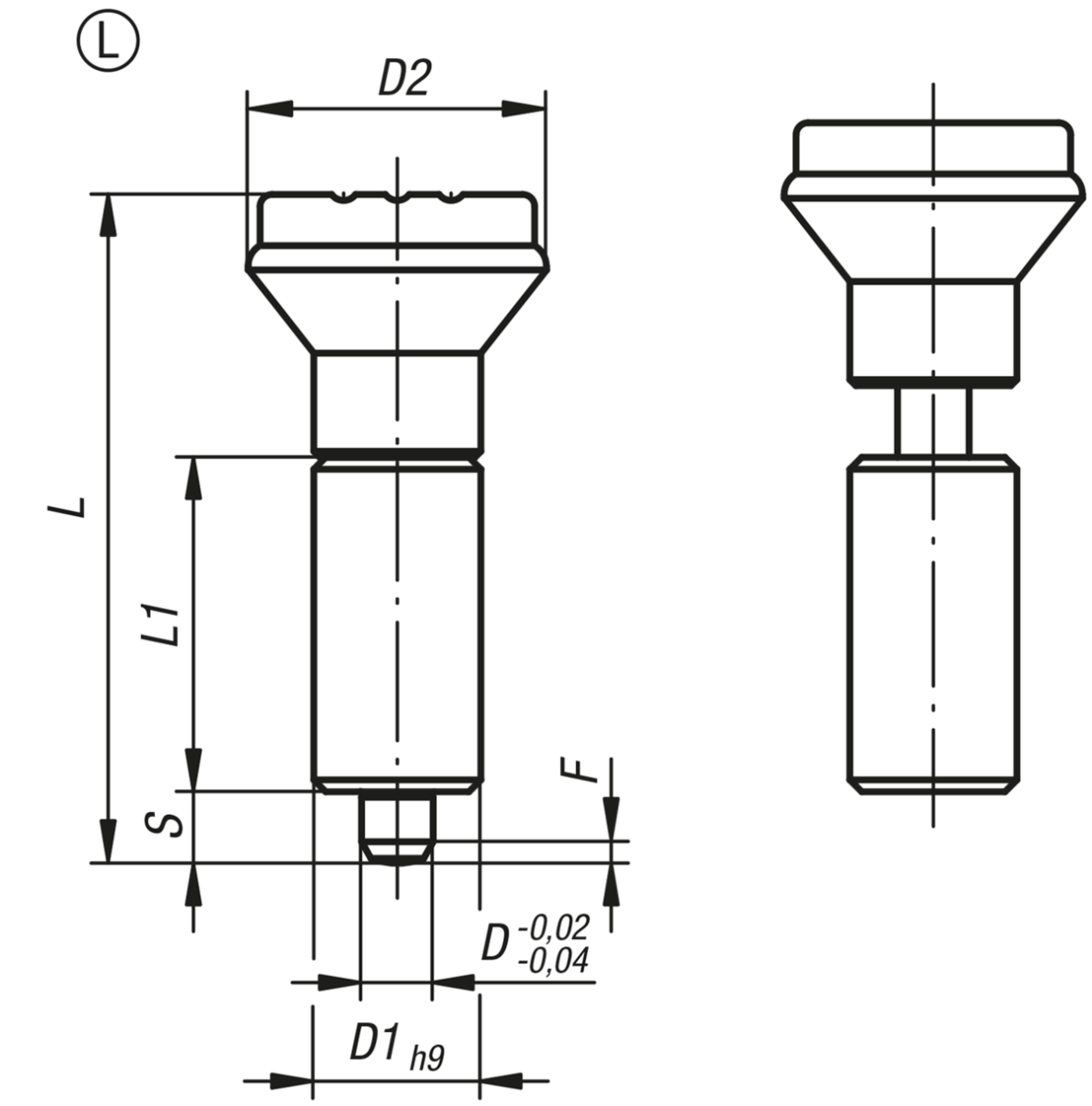

Forme L:sans encoche d’arrêt

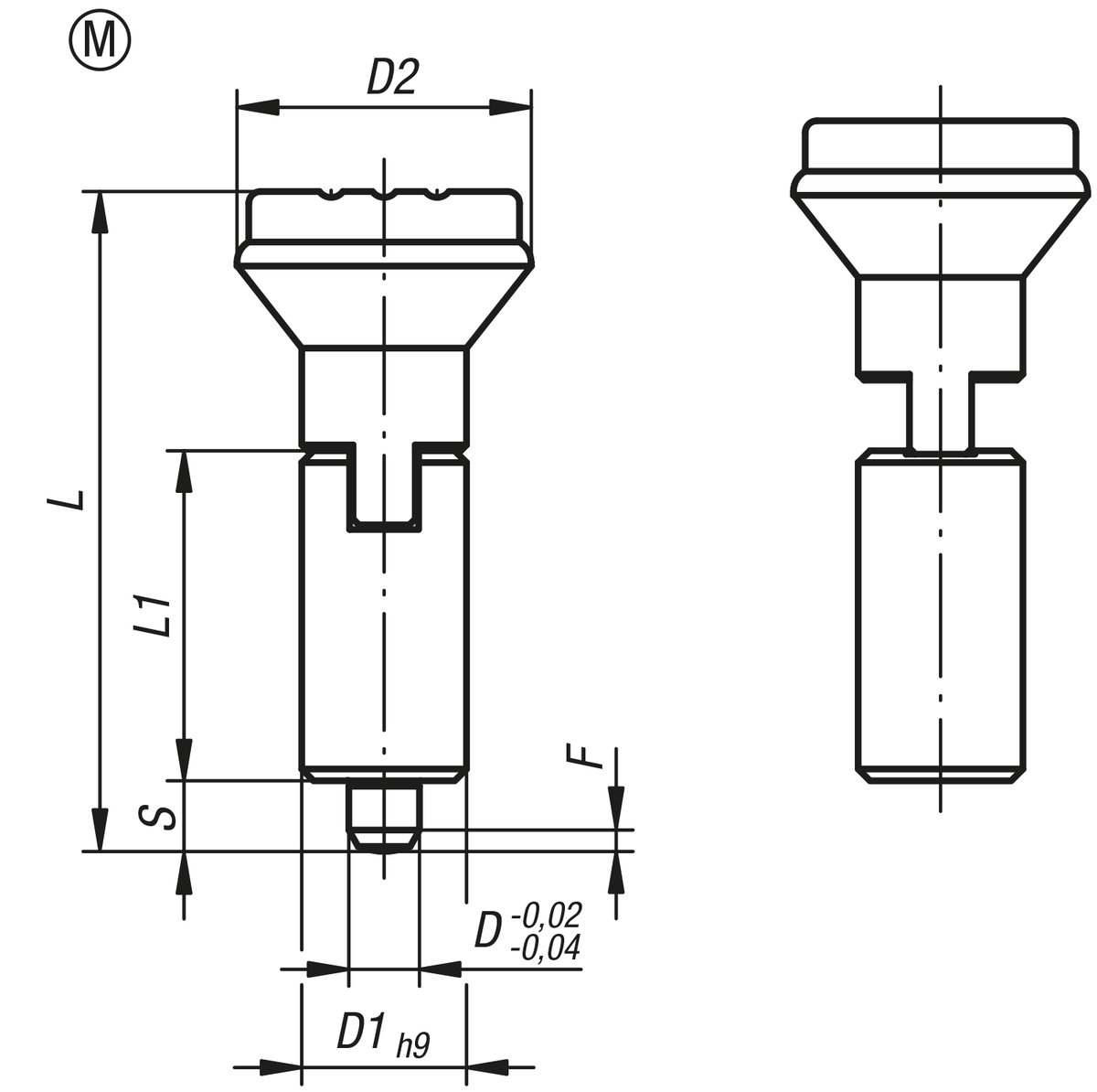

Forme M:avec encoche d'arrêt

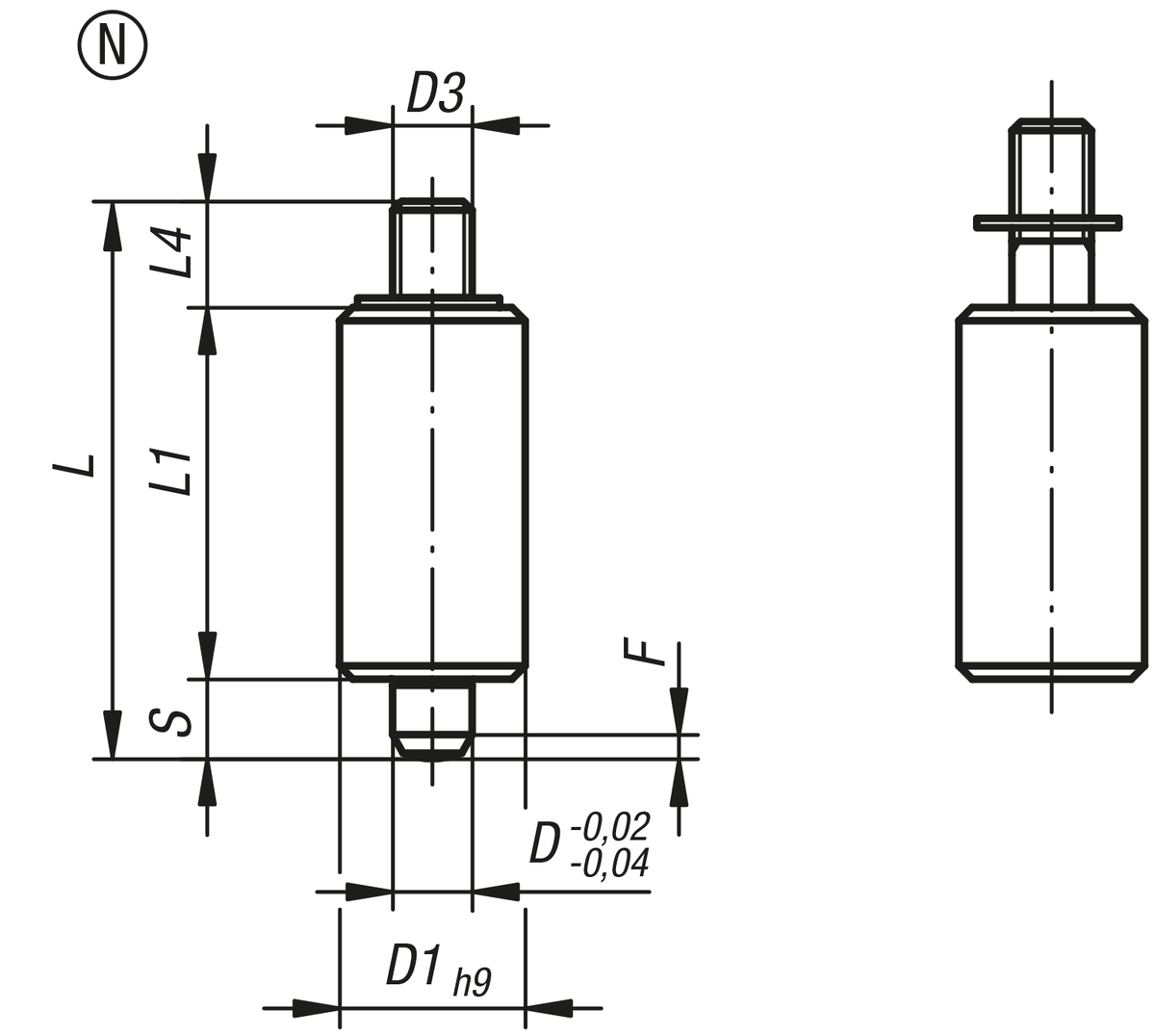

Forme N:avec embout fileté
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K0347 Doigt d'indexage en acier ou en inox modèle lisse sans embase avec bouton de manœuvre en plastique 145 kB

Dessins (aperçu complet)

Doigt d'indexage en acier ou en inox modèle lisse sans embase avec bouton de manœuvre en plastique

Doigt d'indexage en acier ou en inox modèle lisse sans embase avec bouton de manœuvre en plastique

plus d'infos

Dessins

Doigt d'indexage en acier ou en inox modèle lisse sans embase avec bouton de manœuvre en plastique

Sélection/filtre d'articles

RéférenceFormeMatière
du corps
de base
Surface
corps
DD1D2LL1Course
S
F x 30°Force du
ressort initiale
F1 env. N
Force du
ressort finale
F2 env. N
CAOAcc.PrixCommander
K0347.1105Laciertraitée51221472451,3512 7,24 €
K0347.1206Laciertraitée61425562861,8614 8,03 €
K0347.1308Laciertraitée81833743682,31535 10,36 €
K0347.1410Laciertraitée1022338040102,81534 15,89 €
K0347.01105Lacier inoxydabletraitée51221472451,3512 12,29 €
K0347.01206Lacier inoxydabletraitée61425562861,8614 14,00 €
K0347.01308Lacier inoxydabletraitée81833743682,31535 18,61 €
K0347.01410Lacier inoxydabletraitée1022338040102,81534 29,42 €
K0347.11105Lacier inoxydablenon traité51221472451,3512 12,29 €
K0347.11206Lacier inoxydablenon traité61425562861,8614 14,00 €
K0347.11308Lacier inoxydablenon traité81833743682,31535 18,61 €
K0347.11410Lacier inoxydablenon traité1022338040102,81534 29,42 €

Doigt d'indexage en acier ou en inox modèle lisse sans embase avec bouton de manœuvre en plastique et encoche d'arrêt

plus d'infos

Dessins

Doigt d'indexage en acier ou en inox modèle lisse sans embase avec bouton de manœuvre en plastique et encoche d'arrêt

Sélection/filtre d'articles

RéférenceFormeMatière
du corps
de base
Surface
corps
DD1D2LL1Course
S
F x 30°Force du
ressort initiale
F1 env. N
Force du
ressort finale
F2 env. N
CAOAcc.PrixCommander
K0347.2105Maciertraitée51221472451,3512 9,30 €
K0347.2206Maciertraitée61425562861,8614 10,30 €
K0347.2308Maciertraitée81833743682,31535 12,17 €
K0347.2410Maciertraitée1022338040102,81534 18,61 €
K0347.02105Macier inoxydabletraitée51221472451,3512 15,80 €
K0347.02206Macier inoxydabletraitée61425562861,8614 17,96 €
K0347.02308Macier inoxydabletraitée81833743682,31535 21,92 €
K0347.02410Macier inoxydabletraitée1022338040102,81534 34,52 €
K0347.12105Macier inoxydablenon traité51221472451,3512 15,80 €
K0347.12206Macier inoxydablenon traité61425562861,8614 17,96 €
K0347.12308Macier inoxydablenon traité81833743682,31535 21,92 €
K0347.12410Macier inoxydablenon traité1022338040102,81534 34,52 €

Doigt d'indexage en acier ou en inox version lisse sans embase avec doigt fileté

plus d'infos

Dessins

Doigt d'indexage en acier ou en inox version lisse sans embase avec doigt fileté

Sélection/filtre d'articles

RéférenceFormeMatière
du corps
de base
Surface
corps
DD1D3LL1L4Course
S
F x 30°Force du
ressort initiale
F1 env. N
Force du
ressort finale
F2 env. N
CAOAcc.PrixCommander
K0347.3105Naciertraitée512M43724851,3512 6,74 €
K0347.3206Naciertraitée614M64328961,8614 7,43 €
K0347.3308Naciertraitée818M856361282,31535 9,19 €
K0347.3410Naciertraitée1022M8624012102,81534 14,20 €
K0347.03105Nacier inoxydabletraitée512M43724851,3512 11,40 €
K0347.03206Nacier inoxydabletraitée614M64328961,8614 12,98 €
K0347.03308Nacier inoxydabletraitée818M856361282,31535 16,60 €
K0347.03410Nacier inoxydabletraitée1022M8624012102,81534 26,18 €
K0347.13105Nacier inoxydablenon traité512M43724851,3512 11,40 €
K0347.13206Nacier inoxydablenon traité614M64328961,8614 12,98 €
K0347.13308Nacier inoxydablenon traité818M856361282,31535 16,60 €
K0347.13410Nacier inoxydablenon traité1022M8624012102,81534 26,18 €
