Connecteurs à bornes à vis blindés
 K1482

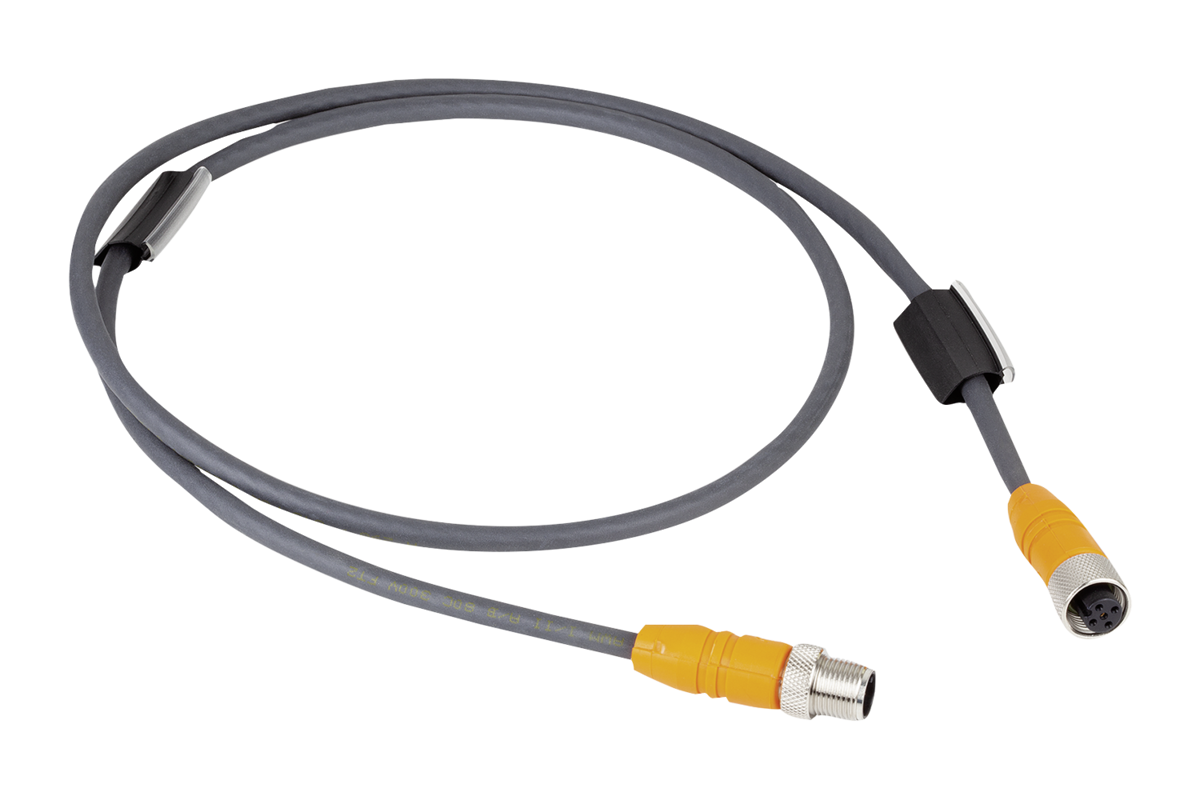

Connecteurs à bornes à vis blindés

 retour

Description de l'article/illustrations du produit

 Afficher/filtrer tous les articles
DescriptionMatière :Corps en TPU.
Gaine de câble en PUR.
Écrou moleté en laiton.
Contacts en bronze.Finition :Écrou moleté en étain.
Contacts dorés.
Nombre de pôles : 5 pôles
Code A.
Blindés.Nota :Connecteurs à bornes à vis. Câble de connecteur encastré.
Câble sans PVC, silicone ni halogène.
Adaptés aux chaînes porte-câble.
Accessoires pour sauterelles avec capteur de force K1463.Données techniques :

Section : 5 x 0,34 mm2
Tension : U max. 60 V
Courant : I max. 4 A
Résistance d'isolation : > 1GΩ

Nombre de cycles de connexion : max. 100
Degré de salissure : 3
Indice de protection : IP67

Utilisation :Les connecteurs à bornes à vis et câbles servent de ligne de raccordement pour capteurs et actionneurs.
Le blindage du câble protège contre les interférences extérieures et assure une transmission sans erreur du signal.Plage de température :fixe : -50 °C jusqu'à +80 °C
en mouvement : -25 °C jusqu'à +80 °C
chaîne porte-câble : -25 °C jusqu'à +80 °CIndication de dessin :

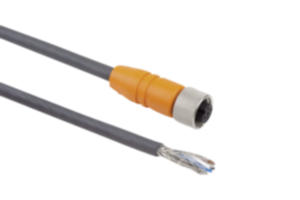

Forme A : douille (femelle) droite

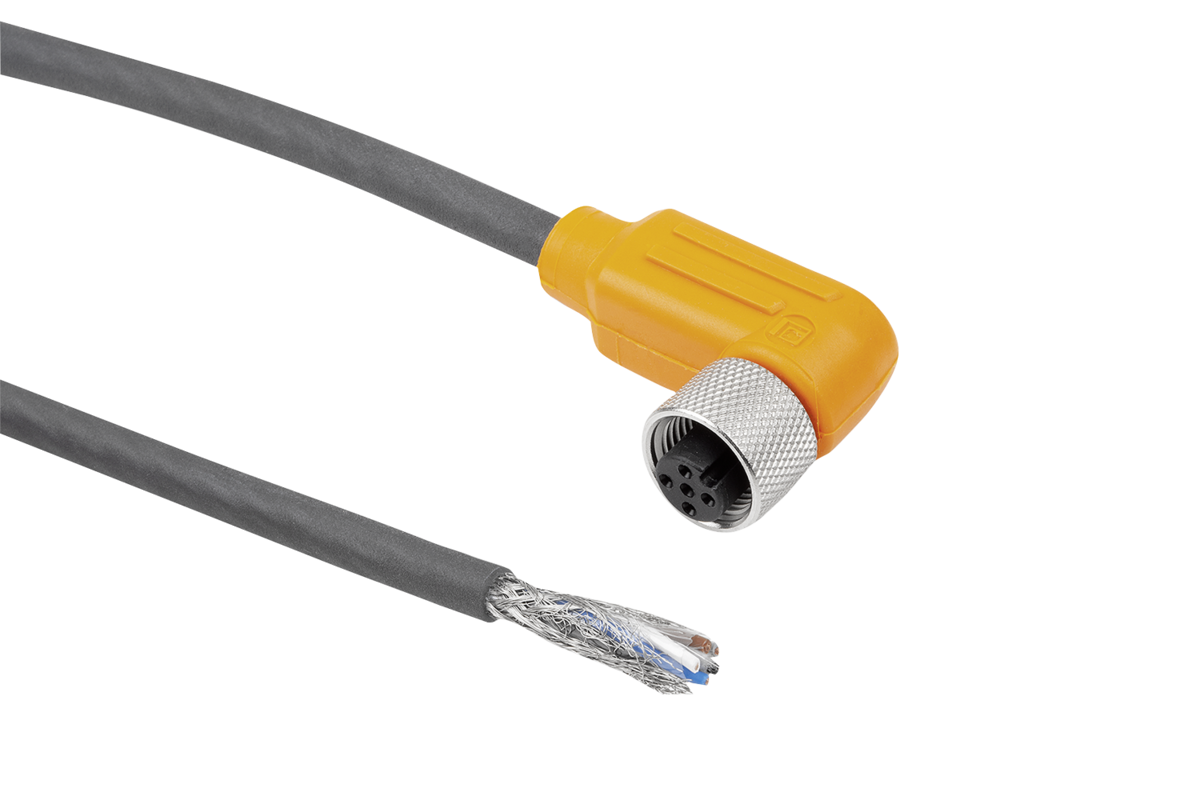

Forme B : douille (femelle) coudée

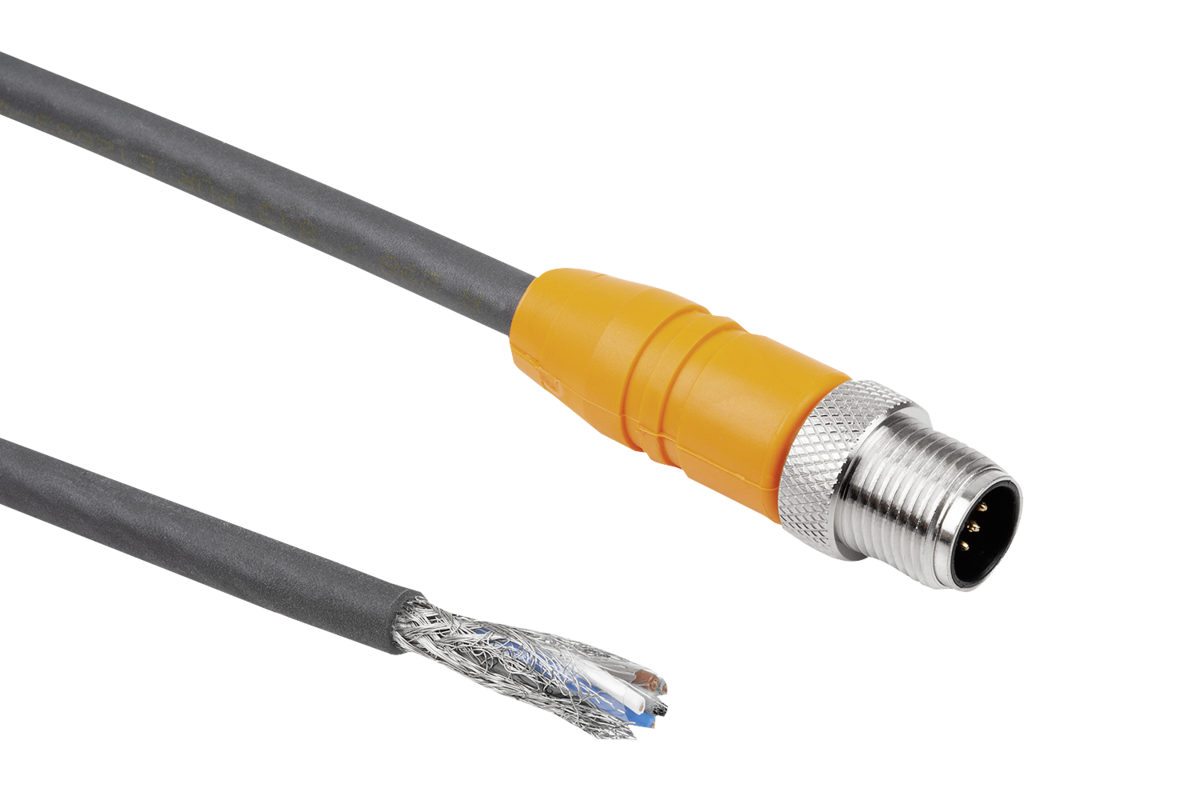

Forme C : connecteur (mâle) droit

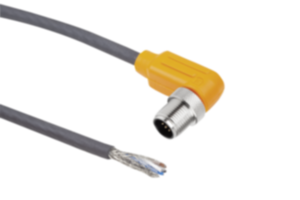

Forme D : connecteur (mâle) coudé

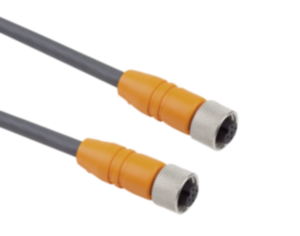

Forme E : douille (femelle) droite + douille (femelle) droite

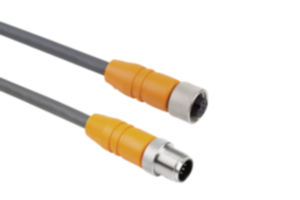

Forme F : douille (femelle) droite + connecteur (mâle) droit

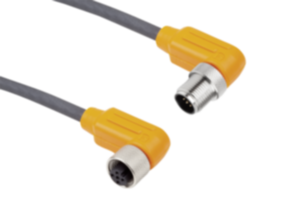

Forme G : douille (femelle) coudée + connecteur (mâle) coudé

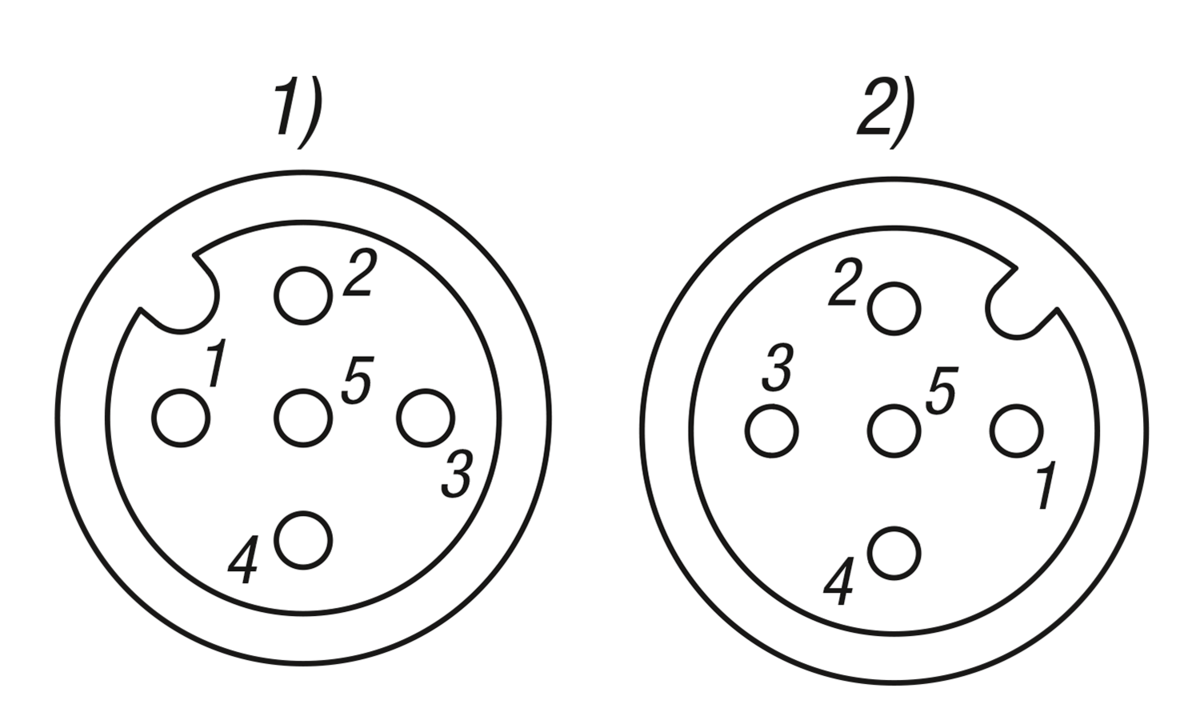

1) Douille, 2) Connecteur

1 = marron (BN)
2 = blanc (WH)
3 = bleu (BU)
4 = noir (BK)
5 = gris (GY)
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
Fiche technique K1482 Connecteurs à bornes à vis blindés 724 kB

Dessins (aperçu complet)

Connecteurs à bornes à vis blindés

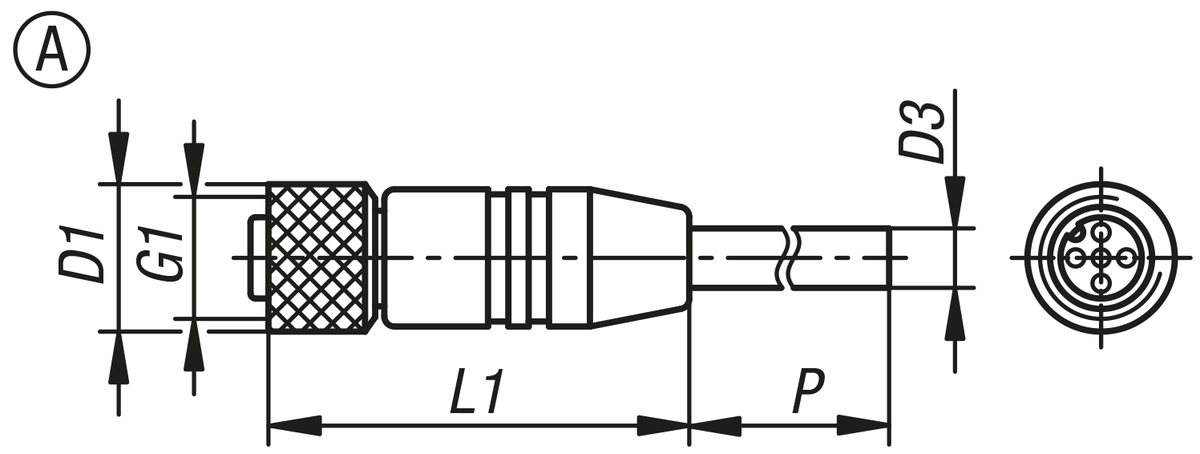

Connecteurs à bornes à vis, forme A

 plus d'infos

Dessins
Connecteurs à bornes à vis, forme A

Sélection/filtre d'articles
RéférenceFormeD1

D3G1L1PNombre de conducteurs x
section de conducteurs		CAOAcc.PrixCommander
K1482.1215X2000A14,56M12X14320005X0,34 mm² 19,90 €
K1482.1215X5000A14,56M12X14350005X0,34 mm² 27,49 €
K1482.1215X10000A14,56M12X143100005X0,34 mm² 38,40 €

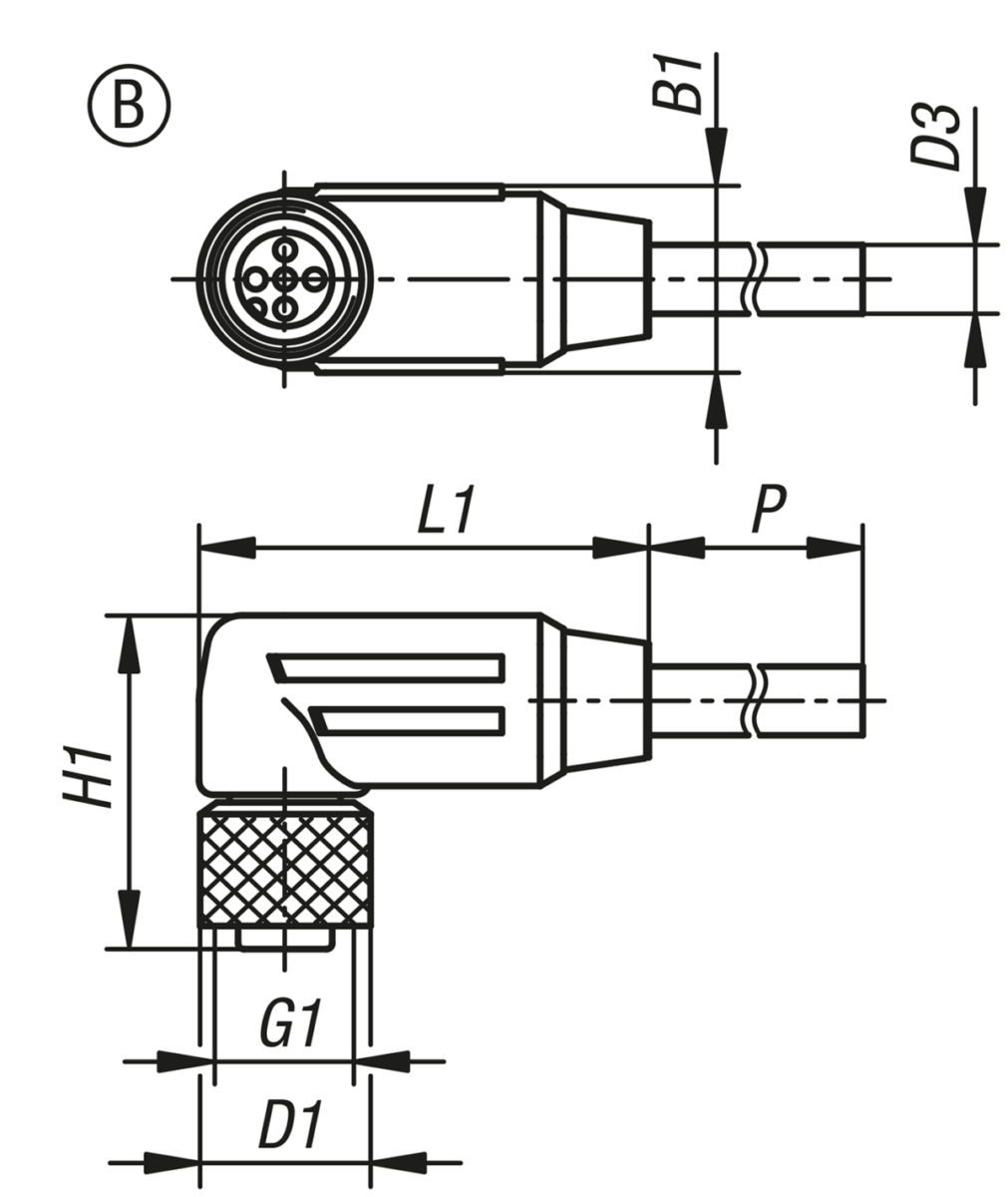

Connecteurs à bornes à vis, forme B

 plus d'infos

Dessins
Connecteurs à bornes à vis, forme B

Sélection/filtre d'articles
RéférenceFormeB1D1

D3G1H1L1PNombre de conducteurs x
section de conducteurs		CAOAcc.PrixCommander
K1482.1225X2000B15,514,56M12X128,3538,2520005X0,34 mm² 23,72 €
K1482.1225X5000B15,514,56M12X128,3538,2550005X0,34 mm² 30,04 €
K1482.1225X10000B15,514,56M12X128,3538,25100005X0,34 mm² 42,63 €

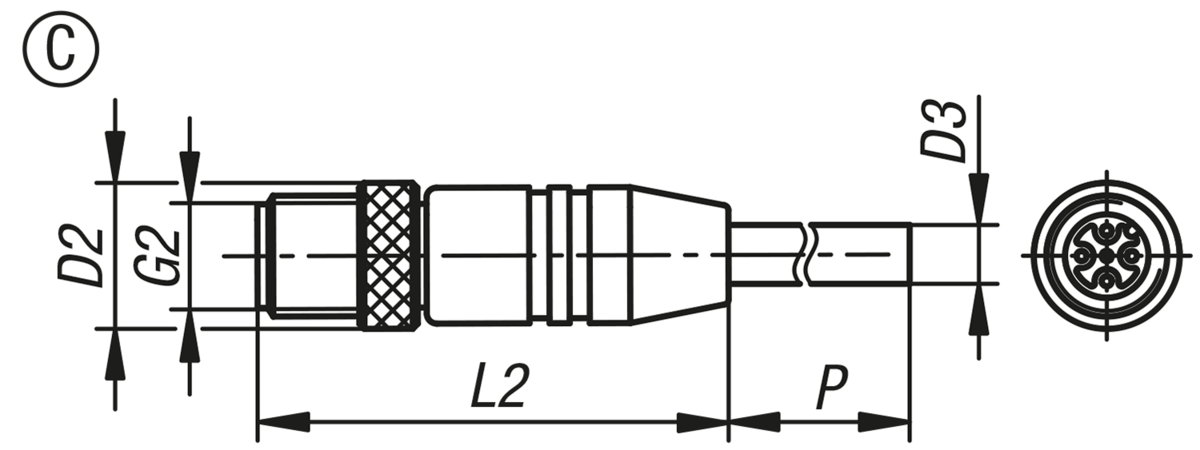

Connecteurs à bornes à vis, forme C

 plus d'infos

Dessins
Connecteurs à bornes à vis, forme C

Sélection/filtre d'articles
RéférenceFormeD2

D3G2L2PNombre de conducteurs x
section de conducteurs		CAOAcc.PrixCommander
K1482.1235X2000C14,56M12X146,7520005X0,34 mm² 19,90 €
K1482.1235X5000C14,56M12X146,7550005X0,34 mm² 27,49 €
K1482.1235X10000C14,56M12X146,75100005X0,34 mm² 40,09 €

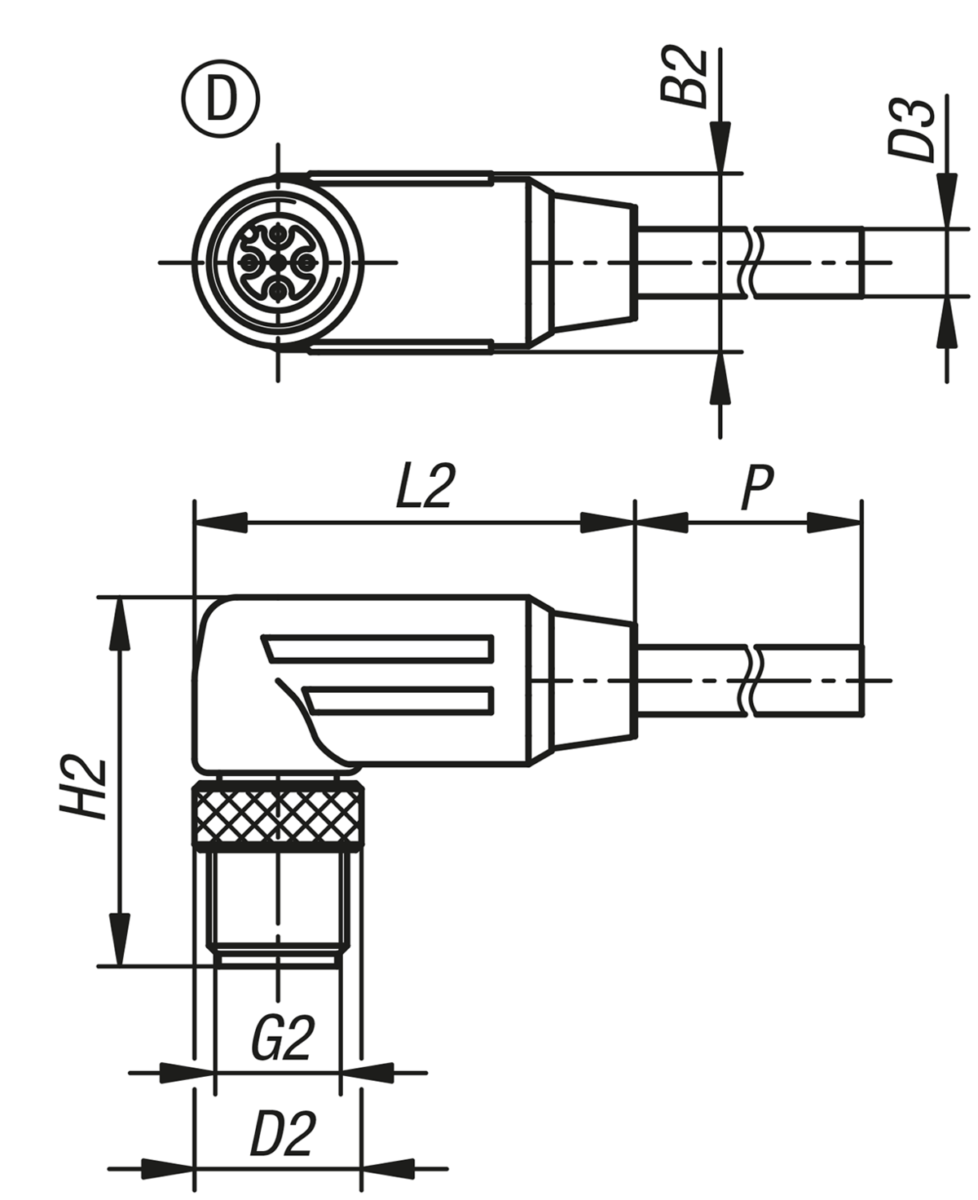

Connecteurs à bornes à vis, forme D

 plus d'infos

Dessins
Connecteurs à bornes à vis, forme D

Sélection/filtre d'articles
RéférenceFormeB2D2

D3G2H2L2PNombre de conducteurs x
section de conducteurs		CAOAcc.PrixCommander
K1482.1245X5000D15,514,56M12X132,0538,2550005X0,34 mm² 30,04 €

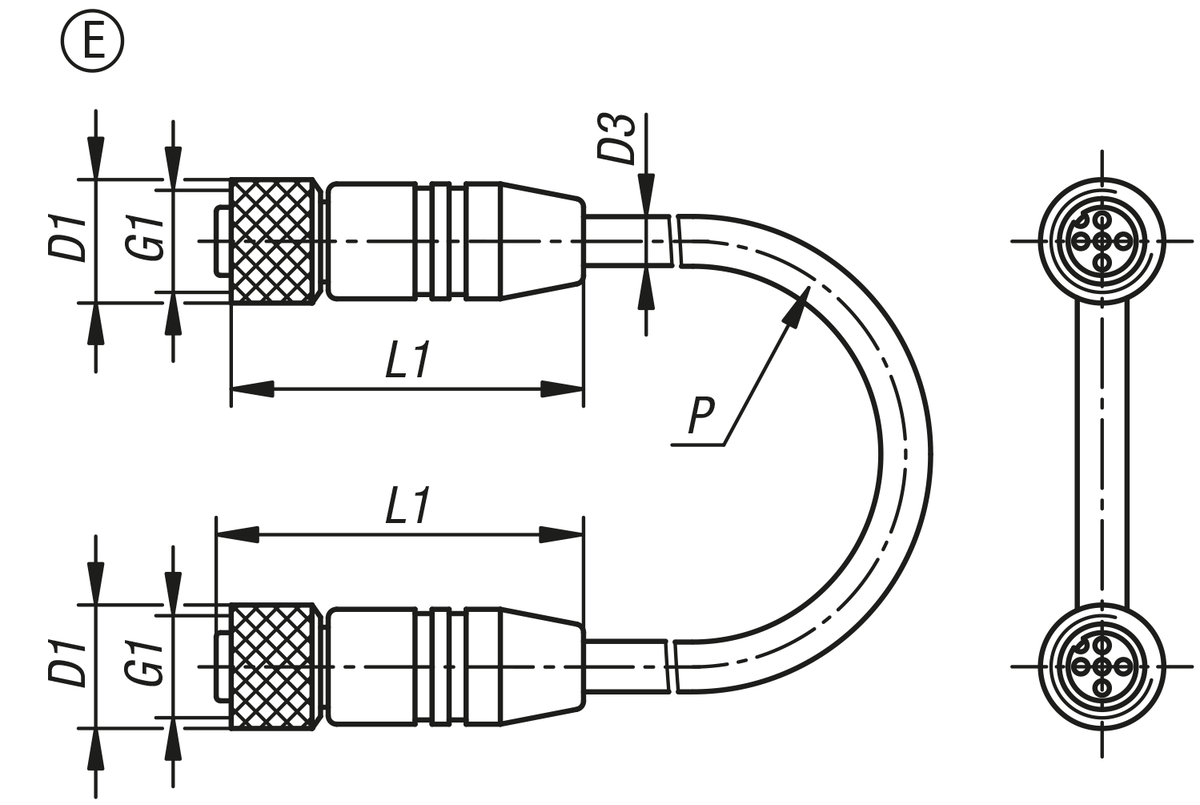

Connecteurs à bornes à vis, forme E

 plus d'infos

Dessins
Connecteurs à bornes à vis, forme E

Sélection/filtre d'articles
RéférenceFormeD1

D3G1L1PNombre de conducteurs x
section de conducteurs		CAOAcc.PrixCommander
K1482.1211215X5000E14,56M12X14350005X0,34 mm² 39,91 €
K1482.1211215X10000E14,56M12X143100005X0,34 mm² 51,77 €

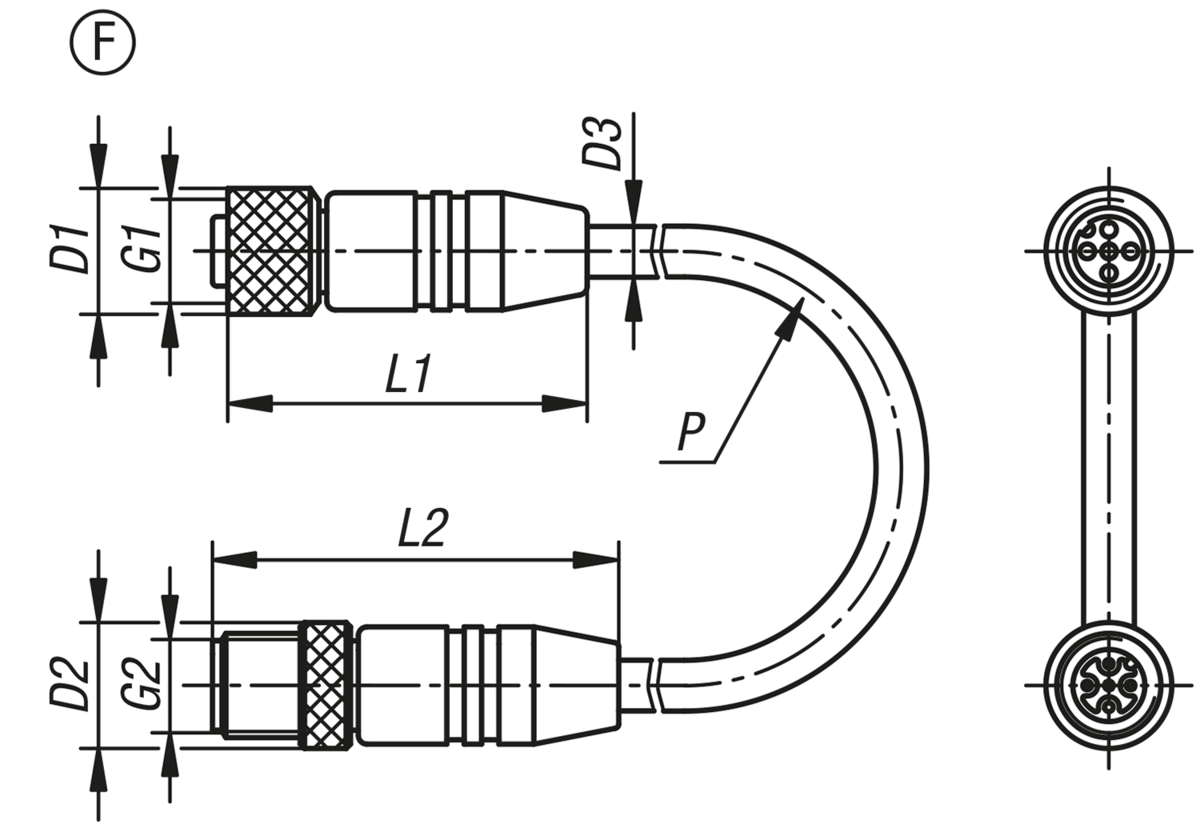

Connecteurs à bornes à vis, forme F

 plus d'infos

Dessins
Connecteurs à bornes à vis, forme F

Sélection/filtre d'articles
RéférenceFormeD1

D2D3G1G2L1L2PNombre de conducteurs x
section de conducteurs		CAOAcc.PrixCommander
K1482.1211235X1000F14,514,56M12X1M12X14346,7510005X0,34 mm² 38,11 €
K1482.1211235X2000F14,514,56M12X1M12X14346,7520005X0,34 mm² 39,86 €
K1482.1211235X5000F14,514,56M12X1M12X14346,7550005X0,34 mm² 44,17 €
K1482.1211235X10000F14,514,56M12X1M12X14346,75100005X0,34 mm² 55,57 €

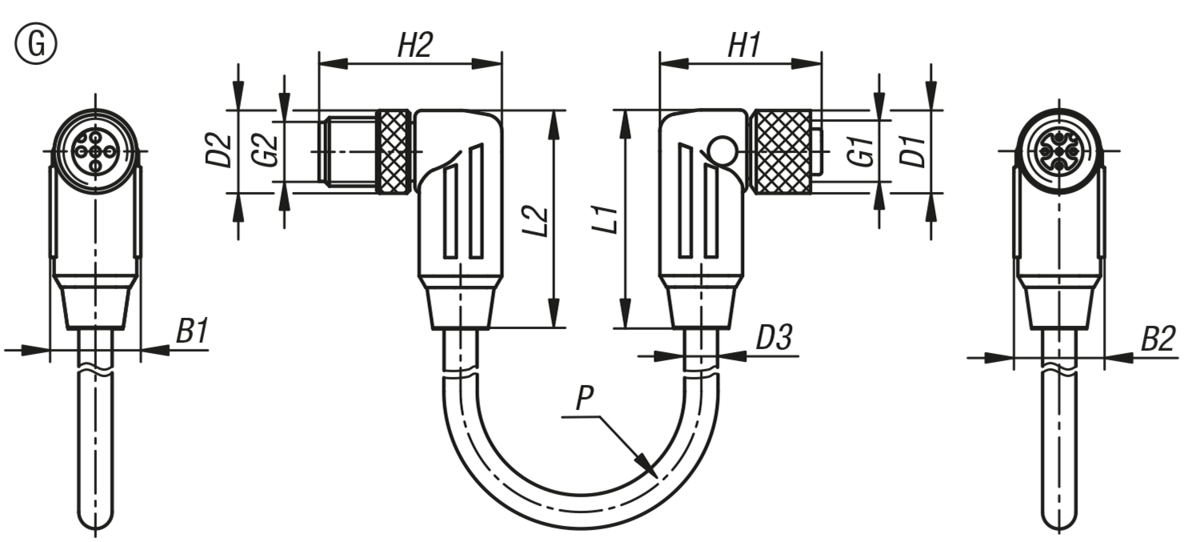

Connecteurs à bornes à vis, forme G

 plus d'infos

Dessins
Connecteurs à bornes à vis, forme G

Sélection/filtre d'articles
RéférenceFormeB1B2D1

D2D3G1G2H1H2L1L2PNombre de conducteurs x
section de conducteurs		CAOAcc.PrixCommander
K1482.1221245X1000G15,515,514,514,56M12X1M12X128,3532,0538,2538,2510005X0,34 mm² 35,22 €
K1482.1221245X5000G15,515,514,514,56M12X1M12X128,3532,0538,2538,2550005X0,34 mm² 44,70 €
