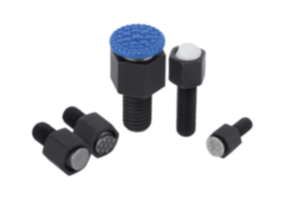

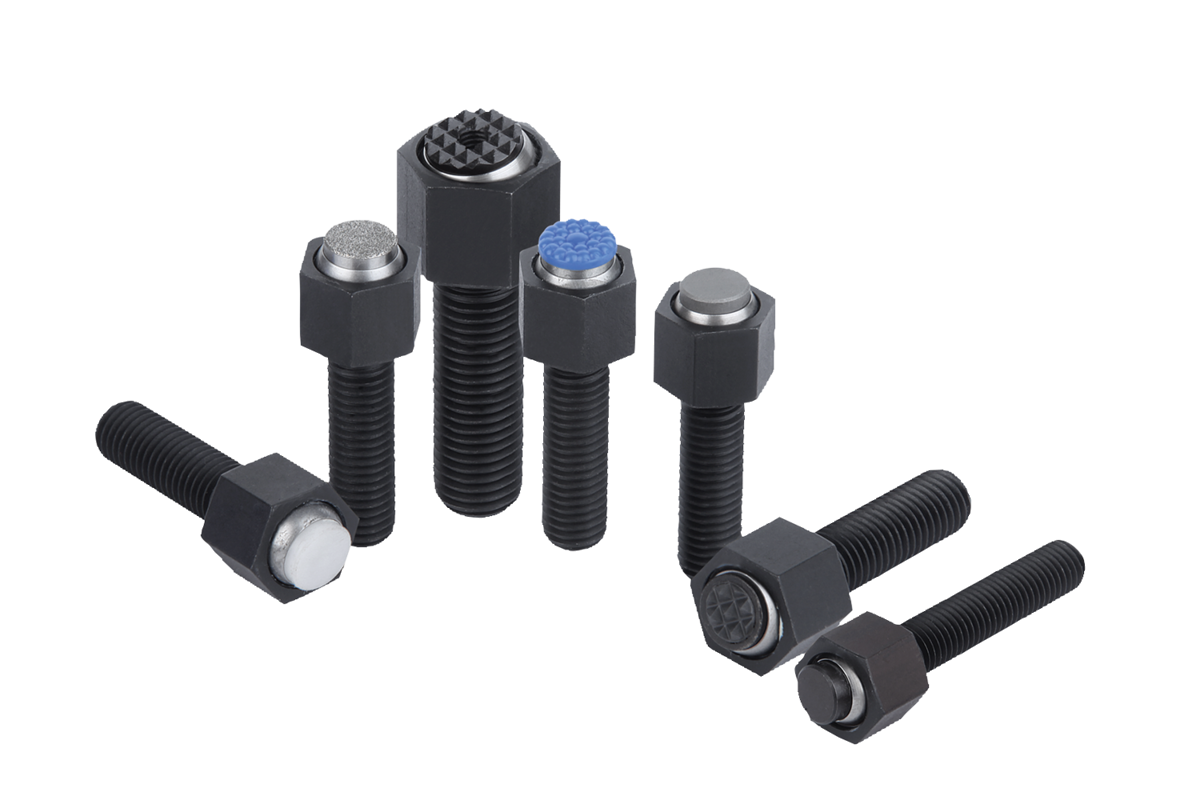

Support réglable à bille oscillante avec joint torique intégré et insert interchangeable
K0289

Support réglable à bille oscillante avec joint torique intégré...

retour

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles
DescriptionMatière :Corps : acier de traitement.
Bille en acier inoxydable résistant aux attaques acides.
Insert :
Forme, F, M C : acier à outils.
Forme K : POM.
Forme E : inox.
Forme O : inox avec surface diamantée.
Forme P : inox surface polyuréthane.
Finition :Corps traité et bruni.
Bille trempée, couleur naturelle..
Insert :
Forme C, F trempé et bruni.
Forme M : avec picots en carbure, bruni.
Forme K : blanc.
Forme E : trempé, naturel.
Forme O : acier inoxydable avec surface diamantée comparable à un grain abrasif 100.
Forme P : surface polyuréthane, dureté 60°Shore.
Nota :Les supports à bille oscillante servent de butées et d’appuis. Ils peuvent également s’intégrer dans des éléments de serrage ou d’appui standard. Pour déloger la bille du support, il suffit de presser légèrement sur la vis cylindrique.

Bille : protection anti-retournement intégrée.
Avantages :Solution économique grâce à l’interchangeabilité des inserts.
Le joint torique intégré maintient la bille et protège le support contre les impuretés et les corps étrangers.
Cela permet de garantir un fonctionnement optimal.
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K0289 Support réglable à bille oscillante avec joint torique intégré et insert interchangeable 189 kB

Dessins (aperçu complet)

Support réglable à bille oscillante avec joint torique intégré et insert interchangeable

Supports à bille oscillante réglables, avec joint torique et inserts interchangeables, forme C, insert acier avec plat, lisse

plus d'infos

Dessins

Supports à bille oscillante réglables, avec joint torique et inserts interchangeables, forme C, insert acier avec plat, lisse

Sélection/filtre d'articles

RéférenceFormeD1D2L1L2L3ESWSW1Bille-ØCharge admissible
kN max. (contraintes
statiques uniquement)
Référence
Insert en acier
CAOAcc.PrixCommander
K0289.110X015CM101015171019,61731319K0385.10108  68,75 €
K0289.110X030CM101030171019,61731319K0385.10108  69,88 €
K0289.110X050CM101050171019,61731319K0385.10108  70,85 €
K0289.112X020CM121220191021,91951530K0385.12108  75,20 €
K0289.112X040CM121240191021,91951530K0385.12108  75,67 €
K0289.112X060CM121260191021,91951530K0385.12108  76,02 €
K0289.116X025CM161625231027,72462050K0385.16108  81,34 €
K0289.116X050CM161650231027,72462050K0385.16108  81,34 €
K0289.116X080CM161680231027,72462050K0385.16108  83,10 €
K0289.120X030CM202030241034,63082385K0385.20108  90,13 €
K0289.120X060CM202060241034,63082385K0385.20108  91,27 €
K0289.120X100CM2020100241034,63082385K0385.20108  94,80 €
K0289.124X040CM242540301041,6361028121K0385.25108  109,01 €
K0289.124X100CM2425100301041,6361028121K0385.25108  114,97 €

Supports à bille oscillante réglables, avec joint torique et inserts interchangeables, forme E, insert en inox avec plat, lisse

plus d'infos

Dessins

Supports à bille oscillante réglables, avec joint torique et inserts interchangeables, forme E, insert en inox avec plat, lisse

Sélection/filtre d'articles

RéférenceFormeD1D2L1L2L3ESWSW1Bille-ØCharge admissible
kN max. (contraintes
statiques uniquement)
Référence
pour
insert en inox
CAOAcc.PrixCommander
K0289.210X015EM101015171019,61731319K0385.10102  71,15 €
K0289.210X030EM101030171019,61731319K0385.10102  72,00 €
K0289.210X050EM101050171019,61731319K0385.10102  72,89 €
K0289.212X020EM121220191021,91951530K0385.12102  77,77 €
K0289.212X040EM121240191021,91951530K0385.12102  78,66 €
K0289.212X060EM121260191021,91951530K0385.12102  79,12 €
K0289.216X025EM161625231027,72462050K0385.16102  83,87 €
K0289.216X050EM161650231027,72462050K0385.16102  84,70 €
K0289.216X080EM161680231027,72462050K0385.16102  86,04 €
K0289.220X030EM202030241034,63082385K0385.20102  93,71 €
K0289.220X060EM202060241034,63082385K0385.20102  95,02 €
K0289.220X100EM2020100241034,63082385K0385.20102  98,98 €
K0289.224X040EM242540301041,6361028121K0385.25102  115,82 €
K0289.224X100EM2425100301041,6361028121K0385.25102  121,64 €

Supports à bille oscillante réglables, avec joint torique et inserts interchangeables, forme F, insert à picots avec plat, strié

plus d'infos

Dessins

Supports à bille oscillante réglables, avec joint torique et inserts interchangeables, forme F, insert à picots avec plat, strié

Sélection/filtre d'articles

RéférenceFormeD1D2L1L2L3ESWSW1Bille-ØCharge admissible
kN max. (contraintes
statiques uniquement)
Référence
Insert à picots
CAOAcc.PrixCommander
K0289.310X015FM101015171019,61731319K0385.1010  77,29 €
K0289.310X030FM101030171019,61731319K0385.1010  78,41 €
K0289.310X050FM101050171019,61731319K0385.1010  79,36 €
K0289.312X020FM121220191021,91951530K0385.1210  83,64 €
K0289.312X040FM121240191021,91951530K0385.1210  84,13 €
K0289.312X060FM121260191021,91951530K0385.1210  84,42 €
K0289.316X025FM161625231027,72462050K0385.1610  93,80 €
K0289.316X050FM161650231027,72462050K0385.1610  93,80 €
K0289.316X080FM161680231027,72462050K0385.1610  95,56 €
K0289.320X030FM202030241034,63082385K0385.2010  104,08 €
K0289.320X060FM202060241034,63082385K0385.2010  105,20 €
K0289.320X100FM2020100241034,63082385K0385.2010  108,77 €
K0289.324X040FM242540301041,6361028121K0385.2510  127,13 €
K0289.324X100FM2425100301041,6361028121K0385.2510  133,10 €

Supports à bille oscillante réglables, avec joint torique et inserts interchangeables, forme K, insert en POM avec plat, lisse

plus d'infos

Dessins

Supports à bille oscillante réglables, avec joint torique et inserts interchangeables, forme K, insert en POM avec plat, lisse

Sélection/filtre d'articles

RéférenceFormeD1D2L1L2L3ESWSW1Bille-ØCharge admissible
kN max. (contraintes
statiques uniquement)
Référence
Insert en POM
CAOAcc.PrixCommander
K0289.710X015KM101015171019,6173134K0385.10109  68,33 €
K0289.710X030KM101030171019,6173134K0385.10109  69,44 €
K0289.710X050KM101050171019,6173134K0385.10109  70,42 €
K0289.712X020KM121220191021,9195157K0385.12109  74,82 €
K0289.712X040KM121240191021,9195157K0385.12109  75,31 €
K0289.712X060KM121260191021,9195157K0385.12109  75,64 €
K0289.716X025KM161625231027,72462014K0385.16109  81,00 €
K0289.716X050KM161650231027,72462014K0385.16109  81,00 €
K0289.716X080KM161680231027,72462014K0385.16109  82,76 €
K0289.720X030KM202030241034,63082327K0385.20109  89,80 €
K0289.720X060KM202060241034,63082327K0385.20109  90,92 €
K0289.720X100KM2020100241034,63082327K0385.20109  94,48 €
K0289.724X040KM242540301041,636102847K0385.25109  108,59 €
K0289.724X100KM2425100301041,636102847K0385.25109  114,56 €

Supports à bille oscillante réglables, avec joint torique et inserts interchangeables, forme M, insert à picots avec plat, strié en carbure

plus d'infos

Dessins

Supports à bille oscillante réglables, avec joint torique et inserts interchangeables, forme M, insert à picots avec plat, strié en carbure

Sélection/filtre d'articles

RéférenceFormeD1D2D3L1L2L3ESWSW1Bille-ØCharge admissible
kN max. (contraintes
statiques uniquement)
Référence
Insert à picots
CAOAcc.PrixCommander
K0289.910X015MM10107,915171019,61731319K0385.10107  77,51 €
K0289.910X030MM10107,930171019,61731319K0385.10107  78,64 €
K0289.910X050MM10107,950171019,61731319K0385.10107  79,61 €
K0289.912X020MM12129,520191021,91951530K0385.12107  83,82 €
K0289.912X040MM12129,540191021,91951530K0385.12107  84,29 €
K0289.912X060MM12129,560191021,91951530K0385.12107  84,62 €
K0289.916X025MM161612,725231027,72462050K0385.16107  93,95 €
K0289.916X050MM161612,750231027,72462050K0385.16107  93,95 €
K0289.916X080MM161612,780231027,72462050K0385.16107  95,71 €
K0289.920X030MM202015,930241034,63082385K0385.20107  104,89 €
K0289.920X060MM202015,960241034,63082385K0385.20107  106,04 €
K0289.920X100MM202015,9100241034,63082385K0385.20107  109,58 €
K0289.924X040MM24251940301041,6361028121K0385.25107  131,64 €
K0289.924X100MM242519100301041,6361028121K0385.25107  137,62 €

Supports à bille oscillante réglables, avec joint torique intégré et inserts interchangeables, forme O, inserts en inox avec revêtement diamanté

plus d'infos

Dessins

Supports à bille oscillante réglables, avec joint torique intégré et inserts interchangeables, forme O, inserts en inox avec revêtement diamanté

Sélection/filtre d'articles

RéférenceFormeD1D2L1L2L3ESWSW1Bille-ØCharge admissible
kN max. (contraintes
statiques uniquement)
Référence
pour insert en inox
surface diamant
CAOAcc.PrixCommander
K0289.510X015OM101015171019,61731319K0385.10105  74,08 €
K0289.510X030OM101030171019,61731319K0385.10105  74,92 €
K0289.510X050OM101050171019,61731319K0385.10105  75,80 €
K0289.512X020OM121220191021,91951530K0385.12105  81,74 €
K0289.512X040OM121240191021,91951530K0385.12105  82,63 €
K0289.512X060OM121260191021,91951530K0385.12105  83,08 €
K0289.516X025OM161625231027,72462050K0385.16105  90,20 €
K0289.516X050OM161650231027,72462050K0385.16105  91,03 €
K0289.516X080OM161680231027,72462050K0385.16105  92,36 €
K0289.520X030OM202030241034,63082385K0385.20105  100,80 €
K0289.520X060OM202060241034,63082385K0385.20105  102,12 €
K0289.520X100OM2020100241034,63082385K0385.20105  106,13 €
K0289.524X040OM242540301041,6361028121K0385.25105  125,09 €
K0289.524X100OM2425100301041,6361028121K0385.25105  130,88 €

Supports à bille oscillante réglables, avec joint torique intégré et inserts interchangeables, forme P, insert en inox avec revêtement en polyuréthane

plus d'infos

Dessins

Supports à bille oscillante réglables, avec joint torique intégré et inserts interchangeables, forme P, insert en inox avec revêtement en polyuréthane

Sélection/filtre d'articles

RéférenceFormeD1D2D3L1L2L3ESWSW1Bille-ØRéférence
pour insert en inox
surface polyuréthane
CAOAcc.PrixCommander
K0289.610X015PM10101015191219,617313K0385.10126  73,84 €
K0289.610X030PM10101030191219,617313K0385.10126  74,68 €
K0289.610X050PM10101050191219,617313K0385.10126  75,55 €
K0289.612X020PM12121320211221,919515K0385.12126  81,00 €
K0289.612X040PM12121340211221,919515K0385.12126  81,88 €
K0289.612X060PM12121360211221,919515K0385.12126  82,33 €
K0289.616X025PM16161625251227,724620K0385.16126  88,80 €
K0289.616X050PM16161650251227,724620K0385.16126  89,63 €
K0289.616X080PM16161680251227,724620K0385.16126  90,96 €
K0289.620X030PM20202130261234,630823K0385.20126  99,83 €
K0289.620X060PM20202160261234,630823K0385.20126  101,14 €
K0289.620X100PM202021100261234,630823K0385.20126  105,11 €
K0289.624X040PM24252740321241,6361028K0385.25126  123,49 €
K0289.624X100PM242527100321241,6361028K0385.25126  129,30 €
