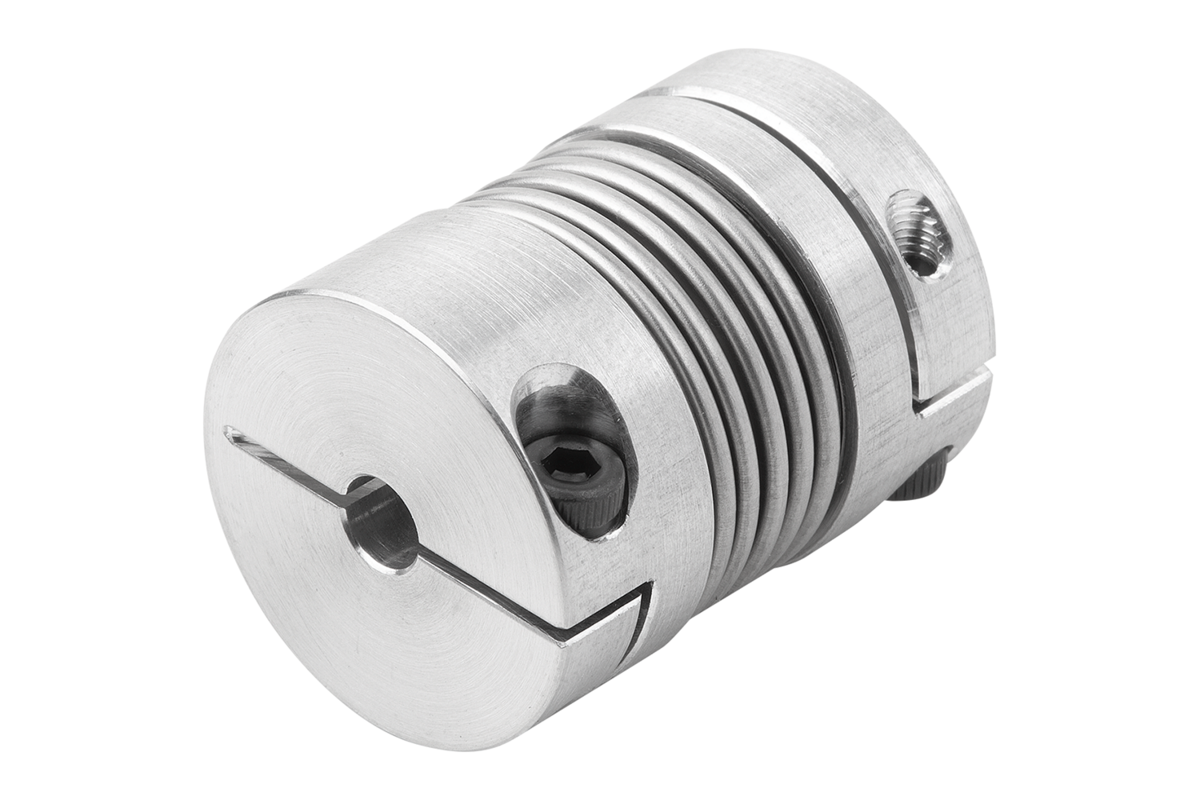

K1879Accouplements à soufflet métallique miniatres avec moyeux de... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Moyeu en aluminium.
Soufflet en inox.Finition :Poli.Nota :Accouplements miniatures à soufflet métallique sans jeu avec grande résistance à la torsion. Le soufflet métallique permet de compenser le désalignement axial, radial et angulaire de l'arbre en cas de forces de rappel faibles. Avec moyeux de serrage pour la fixation de l'arbre.
Ils sont privilégiés lorsqu'une transmission précise de la position et du mouvement est nécessaire, comme par exemple pour les systèmes de positionnement et servosystèmes hautement dynamiques, les capteurs rotatifs, les tachymètres ou encore les potentiomètres.Plage de température :-30 °C jusqu’à +120 °C.Montage :Les accouplements à soufflet métallique présentent un ajustement H7. Le jeu d'ajustement recommandé est de 0,02 mm - 0,05 mm. Ce jeu d'ajustement et le graissage des tourillons d'arbre facilitent le montage et le démontage.
Lors du montage et du démontage, la déformation du soufflet métallique ne doit pas dépasser le triple des valeurs de déplacement admissibles indiquées dans le catalogue. Évitez toute application de force.Sur demande :Alésages souhaités pour les moyeux D1 et D2 à indiquer séparément avec classe ou plage de tolérance.
Rainure de clavette selon DIN 6885. Veuillez tenir compte du plus grand alésage possible pour la rainure de clavette.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
Référence
| Taille | Couple
max.
Nm | Moment d'inertie
(gcm²) | Résistance à la torsion
Nm/rad
| Rigidité du ressort
radiale
(N/mm) | Rigidité du ressort
axiale
(N/mm) | CAO | Acc. | Prix | Commander |
|---|
| K1879.0050250303 | 5 | 0,5 | 2,8 | 200 | 18 | 10 |  | | 34,03 € | | | K1879.0050250404 | 5 | 0,5 | 2,8 | 200 | 18 | 10 | | | 34,03 € | | | K1879.0050250505 | 5 | 0,5 | 2,8 | 200 | 18 | 10 | | | 34,03 € | | | K1879.0050250606 | 5 | 0,5 | 2,8 | 200 | 18 | 10 | | | 34,03 € | | | K1879.0100260303 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 35,54 € | | | K1879.0100260305 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 35,54 € | | | K1879.0100260505 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 35,54 € | | | K1879.0100260506 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 35,54 € | | | K1879.0100260606 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 35,54 € | | | K1879.0150260505 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 36,34 € | | | K1879.0150260506 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 36,34 € | | | K1879.0150260508 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 36,34 € | | | K1879.0150260606 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 36,34 € | | | K1879.0150260608 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 36,34 € | | | K1879.0150260808 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 36,34 € | | | K1879.0200380606 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 35,58 € | | | K1879.0200380608 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 35,58 € | | | K1879.0200380610 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 35,58 € | | | K1879.0200380808 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 35,58 € | | | K1879.0200380810 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 35,58 € | | | K1879.0200381010 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 35,58 € | | | K1879.0450411010 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 51,19 € | | | K1879.0450411012 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 51,19 € | | | K1879.0450411014 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 51,19 € | | | K1879.0450411212 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 51,19 € | | | K1879.0450411214 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 51,19 € | | | K1879.0450411414 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 51,19 € | | | K1879.1000471212 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 58,29 € | | | K1879.1000471215 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 58,29 € | | | K1879.1000471219 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 58,29 € | | | K1879.1000471515 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 58,29 € | | | K1879.1000471519 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 58,29 € | | | K1879.1000471919 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 58,29 € | |
Référence
| Désalignement max. de l'arbre
radial
(mm) | Désalignement max. de l'arbre
axial
(mm) | Décalage angulaire
max.
(°) | Vitesse
max.
tr/min | A | C
(ISO 4029) | D1
(H7) | CAO | Acc. | Prix | Commander |
|---|
| K1879.0050250303 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 3 | | | 34,03 € | | | K1879.0050250404 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 4 | | | 34,03 € | | | K1879.0050250505 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 5 | | | 34,03 € | | | K1879.0050250606 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 6 | | | 34,03 € | | | K1879.0100260303 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 3 | | | 35,54 € | | | K1879.0100260305 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 3 | | | 35,54 € | | | K1879.0100260505 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 5 | | | 35,54 € | | | K1879.0100260506 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 5 | | | 35,54 € | | | K1879.0100260606 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 6 | | | 35,54 € | | | K1879.0150260505 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 5 | | | 36,34 € | | | K1879.0150260506 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 5 | | | 36,34 € | | | K1879.0150260508 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 5 | | | 36,34 € | | | K1879.0150260606 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 6 | | | 36,34 € | | | K1879.0150260608 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 6 | | | 36,34 € | | | K1879.0150260808 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 8 | | | 36,34 € | | | K1879.0200380606 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 6 | | | 35,58 € | | | K1879.0200380608 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 6 | | | 35,58 € | | | K1879.0200380610 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 6 | | | 35,58 € | | | K1879.0200380808 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 8 | | | 35,58 € | | | K1879.0200380810 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 8 | | | 35,58 € | | | K1879.0200381010 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 10 | | | 35,58 € | | | K1879.0450411010 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 10 | | | 51,19 € | | | K1879.0450411012 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 10 | | | 51,19 € | | | K1879.0450411014 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 10 | | | 51,19 € | | | K1879.0450411212 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 12 | | | 51,19 € | | | K1879.0450411214 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 12 | | | 51,19 € | | | K1879.0450411414 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 14 | | | 51,19 € | | | K1879.1000471212 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 12 | | | 58,29 € | | | K1879.1000471215 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 12 | | | 58,29 € | | | K1879.1000471219 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 12 | | | 58,29 € | | | K1879.1000471515 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 15 | | | 58,29 € | | | K1879.1000471519 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 15 | | | 58,29 € | | | K1879.1000471919 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 19 | | | 58,29 € | |
Référence
| D2
(H7) | D1/D2
min. | D1/D2
max. | D1/D2
max.
avec rainure de clavette | D4 | L | L2 | L3 | R | Couple de
serrage des
vis Nm | CAO | Acc. | Prix | Commander |
|---|
| K1879.0050250303 | 3 | 3 | 8 | 8 | 15,5 | 25 | 2,5 | 7 | 17,5 | 0,43 | | | 34,03 € | | | K1879.0050250404 | 4 | 3 | 8 | 8 | 15,5 | 25 | 2,5 | 7 | 17,5 | 0,43 | | | 34,03 € | | | K1879.0050250505 | 5 | 3 | 8 | 8 | 15,5 | 25 | 2,5 | 7 | 17,5 | 0,43 | | | 34,03 € | | | K1879.0050250606 | 6 | 3 | 8 | 8 | 15,5 | 25 | 2,5 | 7 | 17,5 | 0,43 | | | 34,03 € | | | K1879.0100260303 | 3 | 3 | 8 | 8 | 15,5 | 26 | 2,5 | 7 | 17,5 | 0,43 | | | 35,54 € | | | K1879.0100260305 | 5 | 3 | 8 | 8 | 15,5 | 26 | 2,5 | 7 | 17,5 | 0,43 | | | 35,54 € | | | K1879.0100260505 | 5 | 3 | 8 | 8 | 15,5 | 26 | 2,5 | 7 | 17,5 | 0,43 | | | 35,54 € | | | K1879.0100260506 | 6 | 3 | 8 | 8 | 15,5 | 26 | 2,5 | 7 | 17,5 | 0,43 | | | 35,54 € | | | K1879.0100260606 | 6 | 3 | 8 | 8 | 15,5 | 26 | 2,5 | 7 | 17,5 | 0,43 | | | 35,54 € | | | K1879.0150260505 | 5 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 36,34 € | | | K1879.0150260506 | 6 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 36,34 € | | | K1879.0150260508 | 8 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 36,34 € | | | K1879.0150260606 | 6 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 36,34 € | | | K1879.0150260608 | 8 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 36,34 € | | | K1879.0150260808 | 8 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 36,34 € | | | K1879.0200380606 | 6 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 35,58 € | | | K1879.0200380608 | 8 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 35,58 € | | | K1879.0200380610 | 10 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 35,58 € | | | K1879.0200380808 | 8 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 35,58 € | | | K1879.0200380810 | 10 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 35,58 € | | | K1879.0200381010 | 10 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 35,58 € | | | K1879.0450411010 | 10 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 51,19 € | | | K1879.0450411012 | 12 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 51,19 € | | | K1879.0450411014 | 14 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 51,19 € | | | K1879.0450411212 | 12 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 51,19 € | | | K1879.0450411214 | 14 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 51,19 € | | | K1879.0450411414 | 14 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 51,19 € | | | K1879.1000471212 | 12 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 58,29 € | | | K1879.1000471215 | 15 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 58,29 € | | | K1879.1000471219 | 19 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 58,29 € | | | K1879.1000471515 | 15 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 58,29 € | | | K1879.1000471519 | 19 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 58,29 € | | | K1879.1000471919 | 19 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 58,29 € | |
