K2038Raccords à ressort en inox avec moyeux de serrage |
retour |
|
Description de l'article/illustrations du produit |
|
|

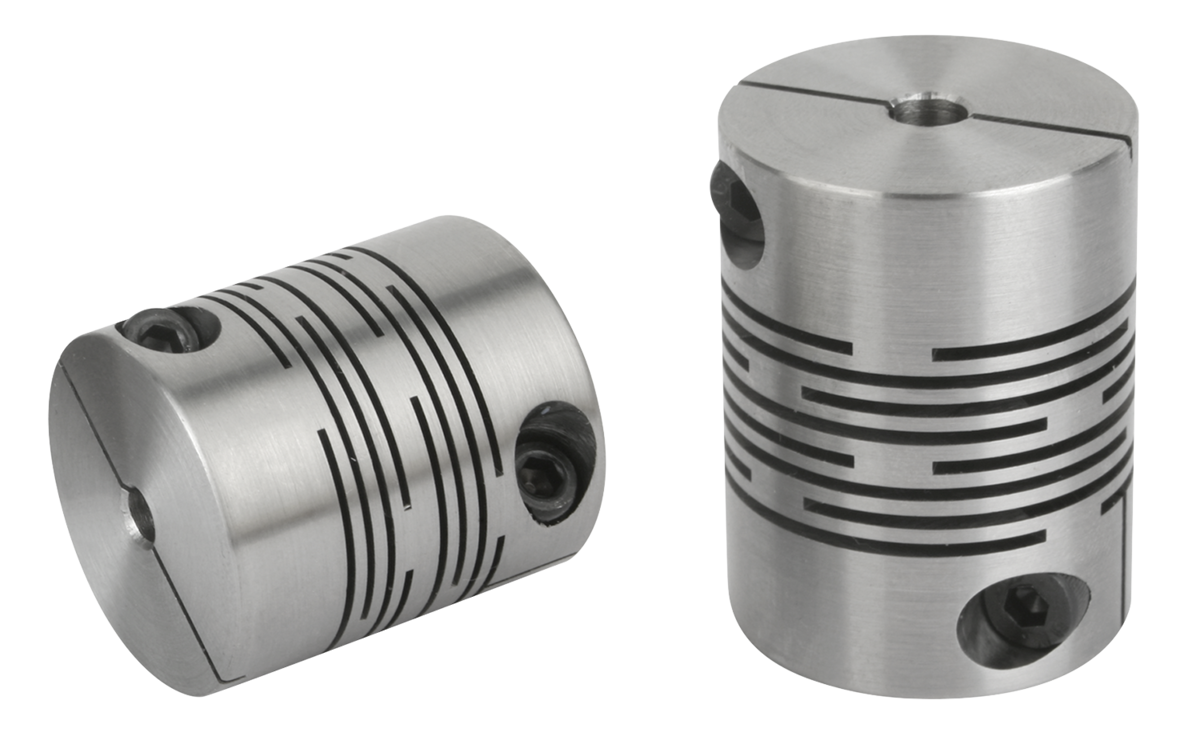

DescriptionMatière :Inox 1.4305.Finition :Naturel.Nota :Raccord tout métal sans jeu, rigide en torsion, élastique en flexion et sans entretien pour la transmission de mouvements de rotation synchronisés angulairement. La structure à fente innovante permet une très bonne flexibilité axiale, radiale et angulaire avec de faibles forces de rappel. Convient parfaitement aux servomoteurs. Avec moyeux de serrage pour la fixation de l'arbre.
Les raccords à ressort en inox sont particulièrement adaptés à l'industrie alimentaire et pharmaceutique.Plage de température :-50 °C jusqu’à +150 °C.Montage :Les raccords à ressort présentent un ajustement H7. Le jeu d'ajustement recommandé est de 0,02 mm - 0,05 mm. Ce jeu d'ajustement et le graissage des tourillons d'arbre facilitent le montage et le démontage.Sur demande :Alésages souhaités pour les moyeux D1 et D2 à indiquer séparément avec classe ou plage de tolérance.
Rainure de clavette selon DIN 6885.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
Référence

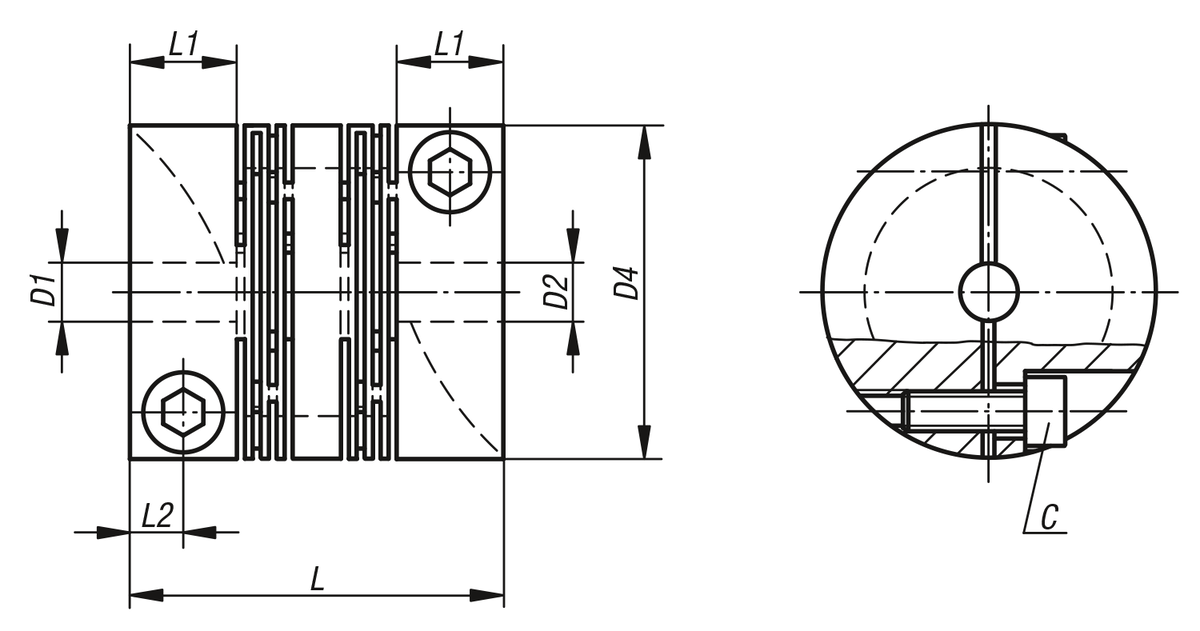

| Taille | D1
(H7) | D2
(H7) | D1/D2
min. | D1/D2
max. | D4 | L | L1 | L2 | Couple nominal
Nm
| Moment d'inertie
(gm²) | Résistance à la torsion
(10⁻³ Nm/rad) | CAO | Acc. | Prix | Commander |
|---|
| K2038.0300400810 | 30 | 8 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 |  | | 90,76 € | | | K2038.0160230505 | 16 | 5 | 5 | 3 | 6 | 16 | 23 | 7 | 3,5 | 6 | 0,00080 | 0,513 | | | 45,43 € | | | K2038.0180160606 | 18 | 6 | 6 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 6 | 0,00099 | 0,752 | | | 46,66 € | | | K2038.0200280606 | 20 | 6 | 6 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | 68,71 € | | | K2038.0200280808 | 20 | 8 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | 68,71 € | | | K2038.0220200608 | 22 | 6 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | 71,17 € | | | K2038.0250280810 | 25 | 8 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | 76,07 € | | | K2038.0250280808 | 25 | 8 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | 76,07 € | | | K2038.0400481616 | 40 | 16 | 16 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | 110,38 € | | | K2038.0500651616 | 50 | 16 | 16 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 0,24600 | 20,995 | | | 134,86 € | | | K2038.0500651919 | 50 | 19 | 19 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 0,24600 | 20,995 | | | 134,86 € | | | K2038.0500652020 | 50 | 20 | 20 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 0,24600 | 20,995 | | | 134,86 € | | | K2038.0500651515 | 50 | 15 | 15 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 0,24600 | 20,995 | | | 134,86 € | | | K2038.0160230606 | 16 | 6 | 6 | 3 | 6 | 16 | 23 | 7 | 3,5 | 6 | 0,00080 | 0,513 | | | 45,43 € | | | K2038.0250280606 | 25 | 6 | 6 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | 76,07 € | | | K2038.0180160506 | 18 | 5 | 6 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 6 | 0,00099 | 0,752 | | | 46,66 € | | | K2038.0250280608 | 25 | 6 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | 76,07 € | | | K2038.0220200808 | 22 | 8 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | 71,17 € | | | K2038.0400481515 | 40 | 15 | 15 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | 110,38 € | | | K2038.0250280610 | 25 | 6 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | 76,07 € | | | K2038.0200280608 | 20 | 6 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | 68,71 € | | | K2038.0160230506 | 16 | 5 | 6 | 3 | 6 | 16 | 23 | 7 | 3,5 | 6 | 0,00080 | 0,513 | | | 45,43 € | | | K2038.0300401010 | 30 | 10 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 | | | 90,76 € | | | K2038.0400481010 | 40 | 10 | 10 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | 110,38 € | | | K2038.0400481012 | 40 | 10 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | 110,38 € | | | K2038.0300400808 | 30 | 8 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 | | | 90,76 € | | | K2038.0250281010 | 25 | 10 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | 76,07 € | | | K2038.0160230303 | 16 | 3 | 3 | 3 | 6 | 16 | 23 | 7 | 3,5 | 6 | 0,00080 | 0,513 | | | 45,43 € | | | K2038.0180160303 | 18 | 3 | 3 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 6 | 0,00099 | 0,752 | | | 46,66 € | | | K2038.0180160505 | 18 | 5 | 5 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 6 | 0,00099 | 0,752 | | | 46,66 € | | | K2038.0200280303 | 20 | 3 | 3 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | 68,71 € | | | K2038.0200280505 | 20 | 5 | 5 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | 68,71 € | | | K2038.0200280506 | 20 | 5 | 6 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | 68,71 € | | | K2038.0200280508 | 20 | 5 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | 68,71 € | | | K2038.0220200303 | 22 | 3 | 3 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | 71,17 € | | | K2038.0220200505 | 22 | 5 | 5 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | 71,17 € | | | K2038.0220200506 | 22 | 5 | 6 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | 71,17 € | | | K2038.0220200508 | 22 | 5 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | 71,17 € | | | K2038.0220200606 | 22 | 6 | 6 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | 71,17 € | | | K2038.0300400606 | 30 | 6 | 6 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 | | | 90,76 € | | | K2038.0300400608 | 30 | 6 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 | | | 90,76 € | | | K2038.0300400610 | 30 | 6 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 | | | 90,76 € | | | K2038.0400480606 | 40 | 6 | 6 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | 110,38 € | | | K2038.0400481212 | 40 | 12 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | 110,38 € | | | K2038.0500651010 | 50 | 10 | 10 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 0,24600 | 20,995 | | | 134,86 € | | | K2038.0600801010 | 60 | 10 | 10 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 0,64800 | 37,165 | | | 219,65 € | | | K2038.0600801616 | 60 | 16 | 16 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 0,64800 | 37,165 | | | 219,65 € | | | K2038.0600802020 | 60 | 20 | 20 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 0,64800 | 37,165 | | | 219,65 € | | | K2038.0600802424 | 60 | 24 | 24 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 0,64800 | 37,165 | | | 219,65 € | | | K2038.0700951515 | 70 | 15 | 15 | 15 | 35 | 70 | 95 | 25 | 12,5 | 190 | 1,39200 | 196,024 | | | 270,25 € | | | K2038.0700952020 | 70 | 20 | 20 | 15 | 35 | 70 | 95 | 25 | 12,5 | 190 | 1,39200 | 196,024 | | | 270,25 € | | | K2038.0700953232 | 70 | 32 | 32 | 15 | 35 | 70 | 95 | 25 | 12,5 | 190 | 1,39200 | 196,024 | | | 270,25 € | |
