Vis H rectifiée à épaulement long DIN 609
K0706

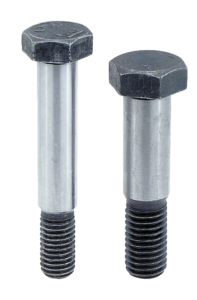

Vis H rectifiée à épaulement long DIN 609

retour

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Classe de résistance 8.8, bruni. Diamètre ajusté rectifié.Nota :Les vis rectifiées à épaulement sont utilisées dans les cas ou la liaison est sollicitée par des efforts radiaux ou pour assurer un centrage des pièces.
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K0706 Vis H rectifiée à épaulement long DIN 609 148 kB

Dessins

Vis H rectifiée à épaulement long DIN 609

Sélection/filtre d'articles

RéférenceD1

D(B)
Dimension
auxiliaire
EKSWYLCAOAcc.PrixCommander
K0706.09X259M814,514,385,313825 1,12 €
K0706.09X309M814,514,385,3131330 1,20 €
K0706.09X359M814,514,385,3131835 1,40 €
K0706.09X409M814,514,385,3132340 1,28 €
K0706.09X459M814,514,385,3132845 1,39 €
K0706.09X509M814,514,385,3133350 1,36 €
K0706.09X609M816,514,385,3134160 1,79 €
K0706.11X3011M1017,517,776,4171030 1,26 €
K0706.11X3511M1017,517,776,4171535 1,31 €
K0706.11X4011M1017,517,776,4172040 1,16 €
K0706.11X4511M1017,517,776,4172545 1,02 €
K0706.11X5011M1017,517,776,4173050 1,45 €
K0706.11X6011M1019,517,776,4173860 1,45 €
K0706.11X7011M1019,517,776,4174870 2,03 €
K0706.11X8011M1019,517,776,4175880 2,06 €
K0706.11X9011M1019,517,776,4176890 2,90 €
K0706.11X10011M1019,517,776,41778100 4,09 €
K0706.13X3513M1220,519,857,51911,535 1,51 €
K0706.13X4013M1220,519,857,51916,540 1,84 €
K0706.13X4513M1220,519,857,51921,545 1,66 €
K0706.13X5013M1220,519,857,51926,550 1,78 €
K0706.13X6013M1222,519,857,51934,560 1,82 €
K0706.13X7013M1222,519,857,51944,570 2,53 €
K0706.13X8013M1222,519,857,51954,580 2,56 €
K0706.13X9013M1222,519,857,51964,590 2,64 €
K0706.13X10013M1222,519,857,51974,5100 2,69 €
K0706.17X4017M162526,17102411,540 3,11 €
K0706.17X4517M162526,17102416,545 2,17 €
K0706.17X5017M162526,17102421,550 2,80 €
K0706.17X6017M162726,17102429,560 2,93 €
K0706.17X7017M162726,17102439,570 2,83 €
K0706.17X8017M162726,17102449,580 3,22 €
K0706.17X9017M162726,17102459,590 3,91 €
K0706.17X10017M162726,17102469,5100 4,38 €
K0706.21X5021M2028,532,9512,53017,550 4,40 €
K0706.21X6021M2030,532,9512,53025,560 4,39 €
K0706.21X7021M2030,532,9512,53035,570 4,68 €
K0706.21X8021M2030,532,9512,53045,580 5,00 €
K0706.21X9021M2030,532,9512,53055,590 5,35 €
K0706.21X10021M2030,532,9512,53065,5100 4,99 €
K0706.21X12021M2030,532,9512,53085,5120 5,94 €
K0706.25X6025M2436,539,3515361960 4,98 €
K0706.25X7025M2436,539,3515362970 5,64 €
K0706.25X8025M2436,539,3515363980 5,87 €
K0706.25X9025M2436,539,3515364990 6,12 €
K0706.25X10025M2436,539,35153659100 6,49 €
K0706.25X12025M2436,539,35153679120 6,92 €

Remarque(s) concernant cet article

Les vis CHC rectifiées de KIPP sont d'utilisation universelle. En tant qu'éléments de construction, elles sont adaptées aux applications les plus diverses dans le domaine de la construction de machines. Si des pièces doivent par exemple être assemblées, les vis CHC rectifiées sont idéales.

Contrairement aux vis classiques, les vis CHC rectifiées ont un trou plus petit, étant donné que le diamètre de la vis est pratiquement identique à celui du trou. Ceci présente l'avantage de permettre un raccord sûr et d'éviter que la vis n'aille et vienne. Les vis CHC rectifiées font partie des raccords filetés les plus sûrs mais aussi les plus résistants. Le modèle le plus courant dans le domaine de la construction de machines est la vis CHC rectifiée à six pans creux.

La gamme de produits de KIPP propose différentes variantes de vis CHC rectifiées. En plus de la »vis H rectifiée à épaulement long sont également disponibles, d'une part, la »vis rectifiée à épaulement (similaire DIN ISO 7379) et, d'autre part, la vis CHC rectifiée pour »5 axes UNI lock. Pour la fixation de pièces, les vis CHC rectifiées sont vissées directement dans la pièce, puis encastrées sur les modules de base.
