Vis d‘articulation DIN 444 forme B
K0396

Vis d‘articulation DIN 444 forme B

retour

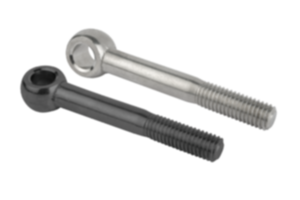

Description de l'article/illustrations du produit

DescriptionMatière :Acier classe de résistance 8.8 ou Inox.Finition :Acier : bruni.
Inox : naturel.
Nota :Axe d‘articulation assorti, voir K0007.Indication de dessin :
U = max. 2 P (filetage incomplet)
X1 = conforme à DIN 76 partie 1
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K0396 Vis d‘articulation DIN 444 forme B 181 kB

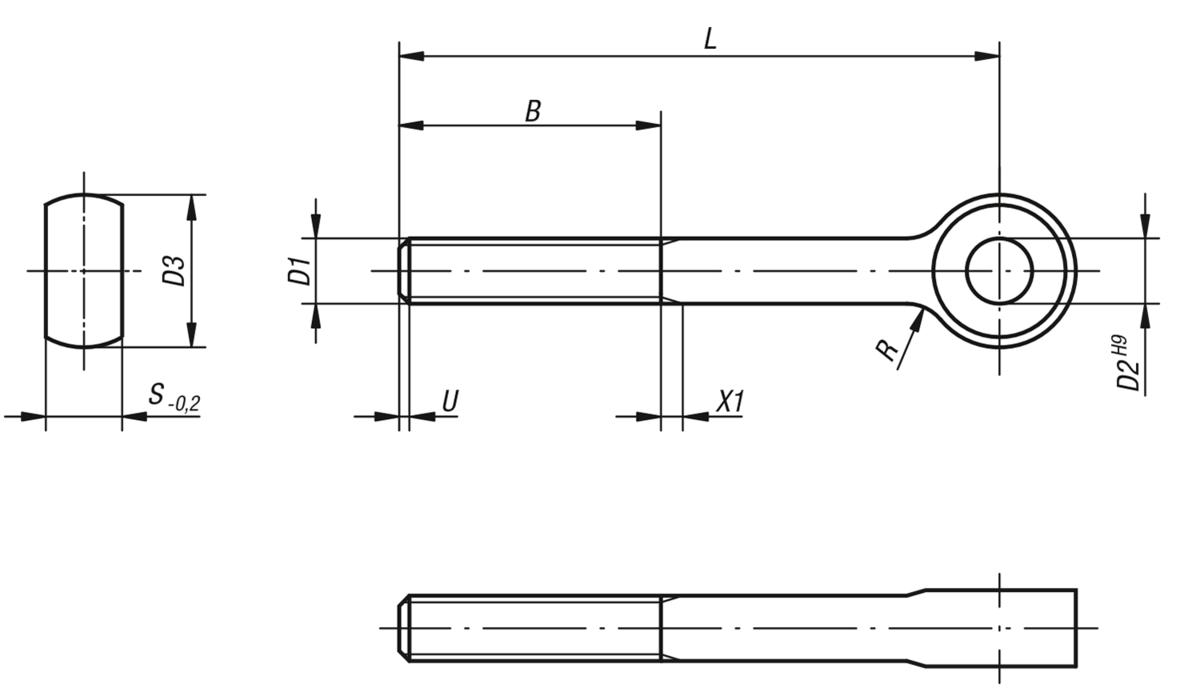

Dessins

Vis d‘articulation DIN 444 forme B

Sélection/filtre d'articles

RéférenceMatière
du corps
de base
D1LD2D3BSRCAOAcc.PrixCommander
K0396.0550acierM5505121662,5 5,38 €
K0396.0575acierM5755121662,5 5,64 €
K0396.0650acierM6506141874 2,59 €
K0396.0675acierM6756141874 3,02 €
K0396.0850acierM8508182294 3,04 €
K0396.0875acierM8758182294 3,53 €
K0396.1075acierM1075102026124 3,96 €
K0396.10100acierM10100102026124 4,62 €
K0396.1275acierM1275122530146 4,89 €
K0396.12100acierM12100122530146 5,38 €
K0396.12120acierM12120122530146 6,24 €
K0396.12130acierM12130122536146 9,56 €
K0396.1475acierM1475142836166 12,20 €
K0396.14130acierM14130142836166 13,62 €
K0396.16130acierM16130163244176 9,04 €
K0396.20140acierM20140184052226 34,36 €
K0396.10550acier inoxydableM5505121662,5 6,89 €
K0396.10650acier inoxydableM6506141874 5,47 €
K0396.10675acier inoxydableM6756141874 6,21 €
K0396.10850acier inoxydableM8508182294 6,27 €
K0396.10875acier inoxydableM8758182294 7,12 €
K0396.11075acier inoxydableM1075102026124 7,33 €
K0396.110100acier inoxydableM10100102026124 7,66 €
K0396.11275acier inoxydableM1275122530146 9,00 €
K0396.112100acier inoxydableM12100122530146 9,87 €
K0396.112120acier inoxydableM12120122530146 10,44 €
K0396.112130acier inoxydableM12130122536146 10,78 €
K0396.11475acier inoxydableM1475142836166 25,71 €
K0396.114130acier inoxydableM14130142836166 29,45 €
K0396.116130acier inoxydableM16130163244176 19,33 €
K0396.120140acier inoxydableM20140184052226 38,51 €

Remarque(s) concernant cet article

Les vis d'articulation sont des éléments de fixation dotés d'un œillet relativement grand et d'un filetage. L'œillet donne sa forme à la vis d'articulation. La vis d'articulation conforme à la norme DIN 444 ressemble à un »anneau de levage, mais la vis d'articulation possède un filetage plus long et l'anneau de levage un œillet plus grand.

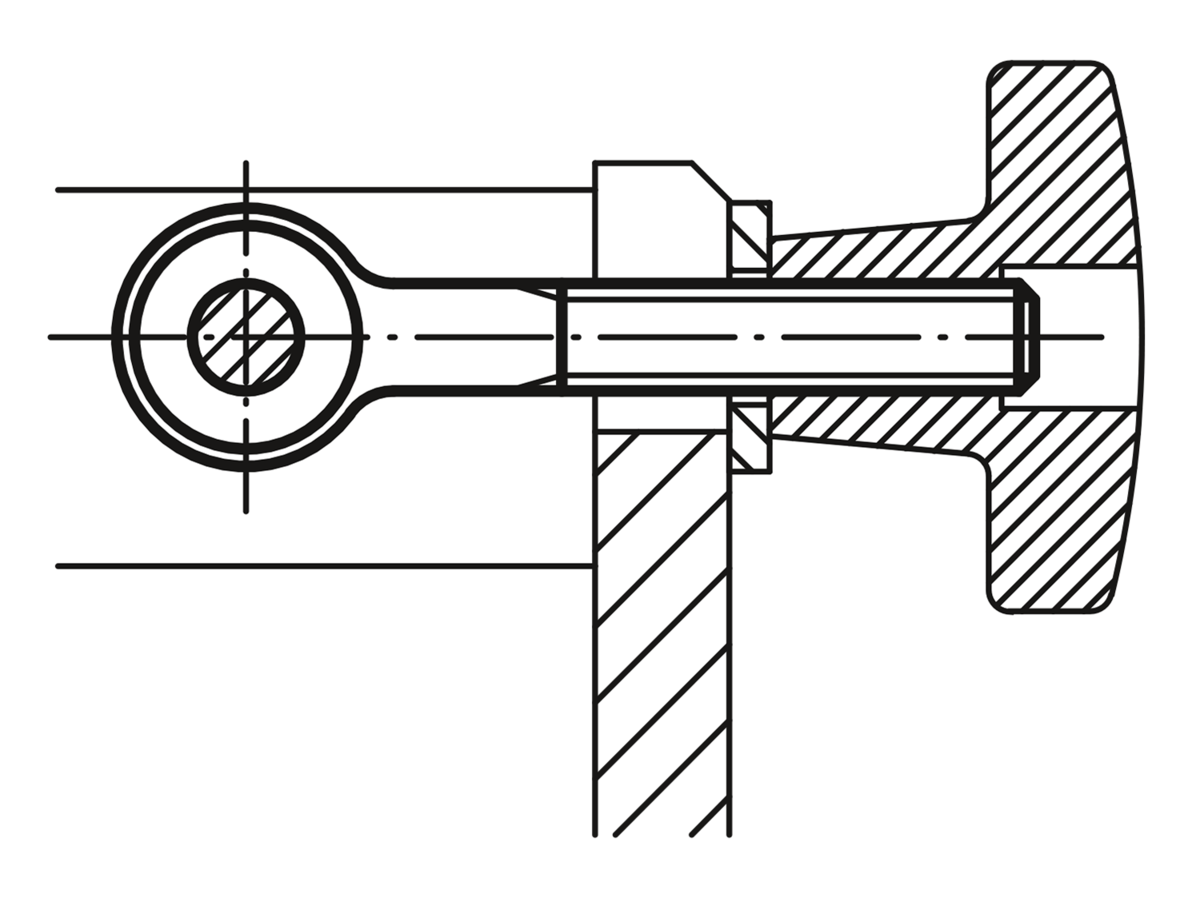

C'est pourquoi les possibilités d'utilisation diffèrent nettement dans la pratique. Les vis d'articulation servent principalement à fixer des objets divers, tels que des câbles métalliques, des crochets, des boulons et des manilles. Un exemple d'application pratique serait leur utilisatio en tant que tendeur avec contre-écrou et tige filetée.

Ces éléments de serrage permettent de serrer en traction des structures de câbles ou des fils. Grâce à leur grande stabilité, les vis d'articulation sont également utilisées pour sécuriser des chargements ou fixer des positions. Les vis d'articulation se fixent souvent avec des »écrous papillon. Cela permet de fixer et de desserrer rapidement la vis. Son vaste champ d'applications fait de la vis de serrage selon DIN 444 un élément de construction prisé dans la construction de machines. Le filetage relativement long permet un montage aisé à l'emplacement souhaité.

Les vis d'articulation de KIPP sont disponibles dans notre boutique en ligne en version acier ou Inox. Il existe également des »axes d'articulation adaptés aux vis d'articulation DIN 444.
