Accouplement rapide avec compensation radiale

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Articulations
    - Accouplement rapide avec compensation radiale

Description de l'article/illustrations du produit

DescriptionMatière :Accouplement et bride en acier.
Écrou (DIN 439) en acier, classe de résistance 8.8.Finition :Accouplement et bride traités et phosphatés.
Écrou bruni.Nota :

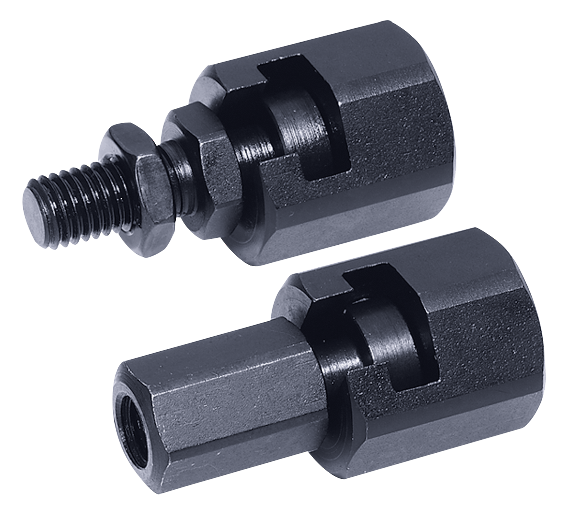

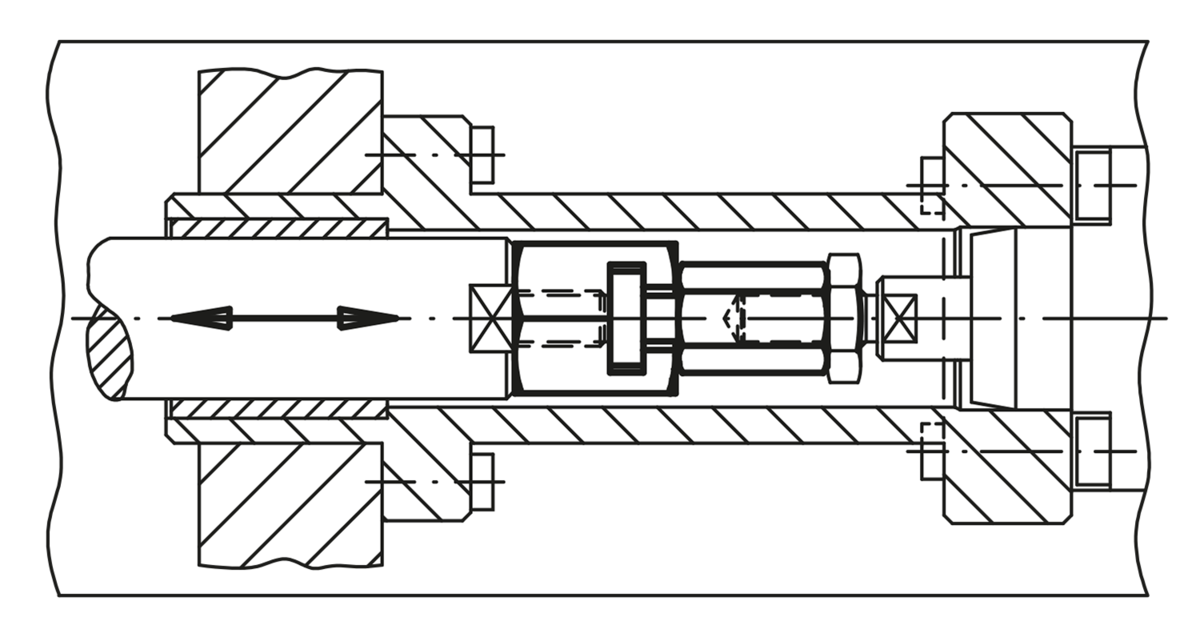

De par son faible encombrement, l‘accouplement rapide enfichable à dispositif de compensation de désalignement radial constitue une solution idéale pour une grande variété d‘applications : p. ex. comme élément de jonction entre une tige de piston et un dispositif de translation linéaire. Le montage/démontage de cet accouplement, aussi simple que robuste, s‘effectue au moyen d‘une rainure ”T”, sans autre forme d‘ajustement manuel. L‘accouplement rapide peut être relié à tous types de vérins, pneumatiques ou hydrauliques, grâce à son raccord vissé.

L‘accouplement ne transmet pas de couple.

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0709 Accouplement rapideavec compensation radiale

243 kB

Dessins

Sélection/filtre d'articles

Référence	Finition	D	D1	L	L1 min.	L2	L3 min.	L4	SW	SW1	Comp. désalignement radial X max.	Contrainte max. admissible en traction et pression kN	Prix
K0709.06	taraudage	M6	21	37,5	11	-	9	18	19	10	0,6	2,5	29,72 €
