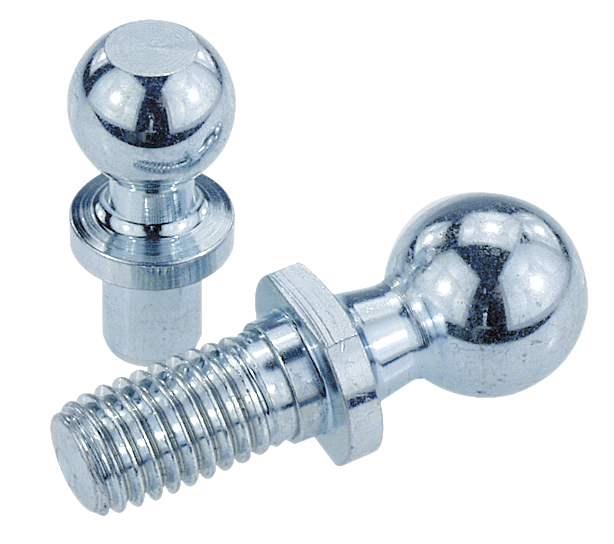

Pivot pour embout à rotule DIN 71803

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Articulations
    - Pivot pour embout à rotule DIN 71803

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Acier.Finition :Zingué et passivé.Nota :Nos pivots servent de pièces de rechange pour les embouts à rotule DIN 71802.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0713 Pivot pour embout à rotuleDIN 71803

206 kB

Dessins (aperçu complet)

Cuvettes pour embouts à rotule DIN 71803, forme B

plus d'infos

Dessins

Cuvettes pour embouts à rotule DIN 71803, forme B

Sélection/filtre d'articles

Référence	Forme	Finition 2	D1	D3	D6	L3	L7	Prix
K0713.0840	B	version courte	8	8	5	9	4	0,71 €
K0713.1045	B	version courte	10	10	6	11	4,5	0,88 €
K0713.1305	B	version courte	13	13	8	13	5	1,13 €
K0713.1606	B	version courte	16	16	10	16	6	1,63 €
K0713.0875	B	version longue	8	8	5	9	7,5	0,71 €
K0713.1080	B	version longue	10	10	6	11	8	0,92 €
K0713.1310	B	version longue	13	13	8	13	10	1,15 €
K0713.1613	B	version longue	16	16	10	16	13	1,68 €
K0713.1918	B	version longue	19	19	14	20	18	2,76 €

Cuvettes pour embouts à rotule DIN 71803, forme C

plus d'infos

Dessins

Cuvettes pour embouts à rotule DIN 71803, forme C

Sélection/filtre d'articles

Référence	Forme	D1	D2	D3	D5	L2	L3	L5 min.	L6 max.	SW	Prix
K0713.0805	C	8	M5	8	5	10,2	9	1,2	4	7	0,70 €
K0713.1006	C	10	M6	10	6	12,5	11	1,2	4	8	0,88 €
K0713.1308	C	13	M8	13	8	16,5	13	1,5	5,3	11	1,58 €
K0713.1610	C	16	M10	16	10	20	16	2,5	7,3	13	1,63 €
K0713.1612	C	16	M12	16	12	20	16	2,5	7,3	13	1,82 €
K0713.1914	C	19	M14x1,5	19	14	28	20	5	10,8	16	2,68 €
