Vérin de bridage à levier rotatif hydraulique à double / simple effet avec rappel par ressort
K1856

Vérin de bridage à levier rotatif hydraulique à double / simple...

retour

Description de l'article/illustrations du produit

DescriptionDescription du produit :Les vérins de bridage à levier rotatif conviennent très bien pour les dispositifs de bridage où l'espace est restreint. Grâce à leur compacité, les vérins de bridage à levier rotatif peuvent être utilisés de manières multiples dans les dispositifs de bridage où l'espace est limité, offrant ainsi souvent des solutions flexibles.Matière :Corps et piston en acier.Finition :Corps bruni.
Piston trempé.
Nota :La poignée indexable du vérin de bridage à levier rotatif est reliée à la tige du piston. Le desserrage et l'ouverture de la poignée indexable s'effectuent au moyen d'un ressort pour les vérins de bridage à levier rotatif à simple effet et au moyen d'un fluide sous pression pour les vérins à double effet. Sur les vérins de bridage à levier rotatif, l'alimentation en huile se fait par des canaux forés.
Lors du bridage avec le vérin de bridage à levier rotatif, la poignée indexable se déplace selon une course rectiligne vers la pièce à usiner pour la serrer. Pour desserrer la pièce à usiner, la poignée indexable se rétracte jusqu'à ce que la pièce puisse être retirée par le haut sans risque de collision. La course individuelle d'un vérin de bridage à levier rotatif dépend du choix de la poignée indexable.

La propreté des éléments de bridage doit être contrôlée régulièrement et leur nettoyage doit être effectué si nécessaire.
Il convient de veiller à ce que la position de montage ne favorise pas la formation de nids de copeaux dans la zone de rotation de la poignée indexable du vérin de bridage à levier rotatif.

La collerette du vérin de bridage à levier rotatif doit être ajustée à la hauteur de la pièce à usiner lors du montage et le point de serrage doit être positionné horizontalement.

Le bon positionnement du vérin de bridage à levier rotatif permet de compenser de manière optimale les tolérances des pièces à usiner malgré une poignée indexable courte.

Les vérins de bridage à levier rotatif permettent de générer des forces importantes. Il convient alors de veiller à ce que les pièces à usiner et les dispositifs de bridage soient conçus pour supporter de telles charges.

Les vérins de bridage à levier rotatif peuvent être équipés de poignées indexables personnalisées. La force de serrage d'un vérin de bridage à levier rotatif dépend de la longueur de la poignée indexable.

La poignée indexable pour vérin de bridage à levier rotatif n'est pas incluse.

Respecter les consignes de sécurité.
Mode d'emploi :Canaux forés.Données techniques :Pression de service max. : 400 bar.Montage :Voir contour de montage.Avantages :- Absence de forces transversales lors du serrage.
- Faible encombrement.
- Choix varié de poignées indexables.
- Accès sans collision à la pièce à usiner.
- Alimentation en pression sans fil.
Sur demande :Courses et diamètres de piston plus importants, avec contrôle de la position en option.Accessoires :Poignée indexable pour vérin de bridage à levier rotatif K1857.Contenu de la livraison4 vis CHC DIN EN ISO 4762, classe de résistance 8.8 incluses.Indication de dessin :
1) longueur de la poignée indexable (voir K1857)
2) course (voir K1857)
3) voir accessoires
4) contour de montage
5) bords arrondis
6) desserrer
7) serrer alternativement
8) serrer
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K1856 Vérin de bridage à levier rotatif hydraulique à double / simple effet avec rappel par ressort 458 kB
 Informations techniques éléments de bridage hydrauliques 152 kB

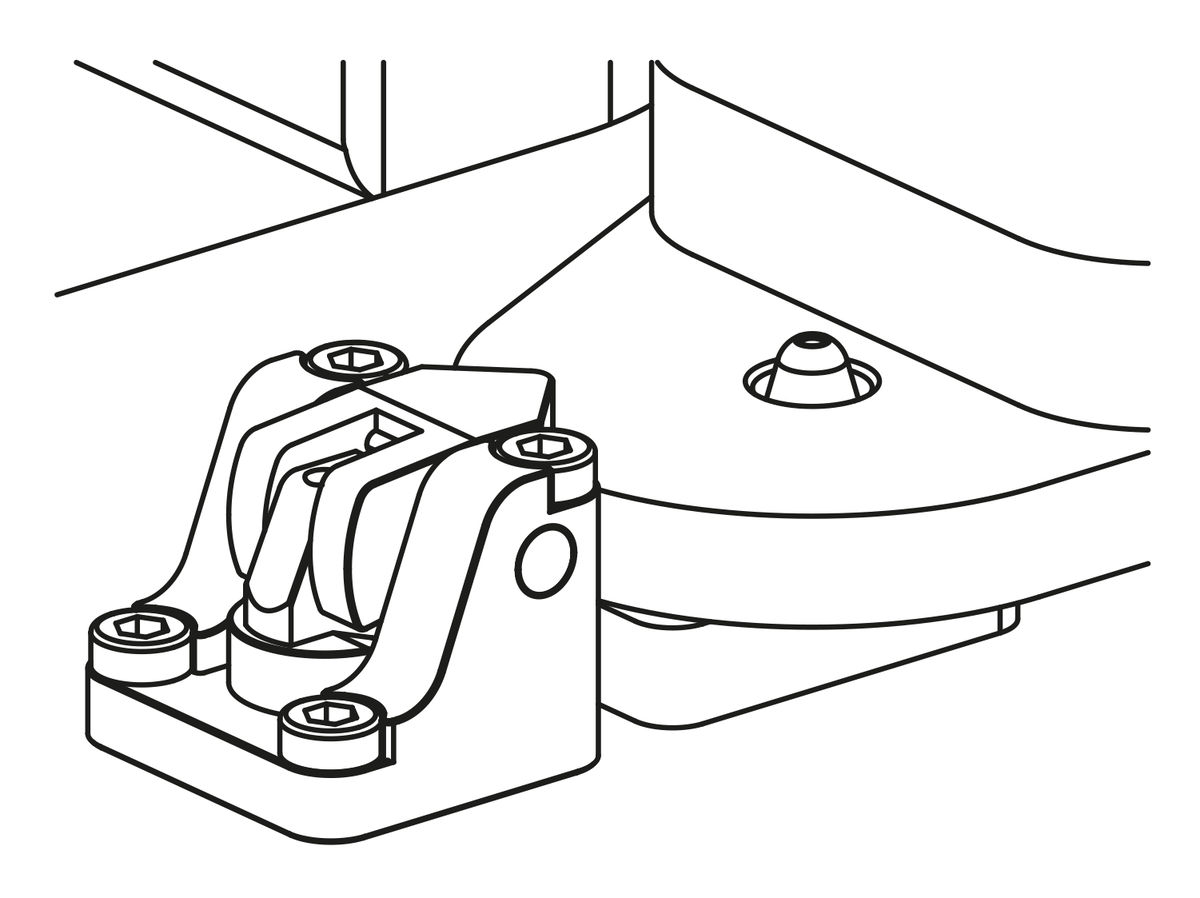

Dessins (aperçu complet)

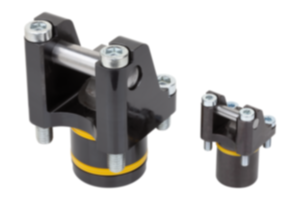

Vérin de bridage à levier rotatif hydraulique à double / simple effet avec rappel par ressort
Vérin de bridage à levier rotatif hydraulique à double / simple effet avec rappel par ressort

Vérin de bridage à levier rotatif hydraulique avec rappel par ressort, forme A, à double effet

plus d'infos

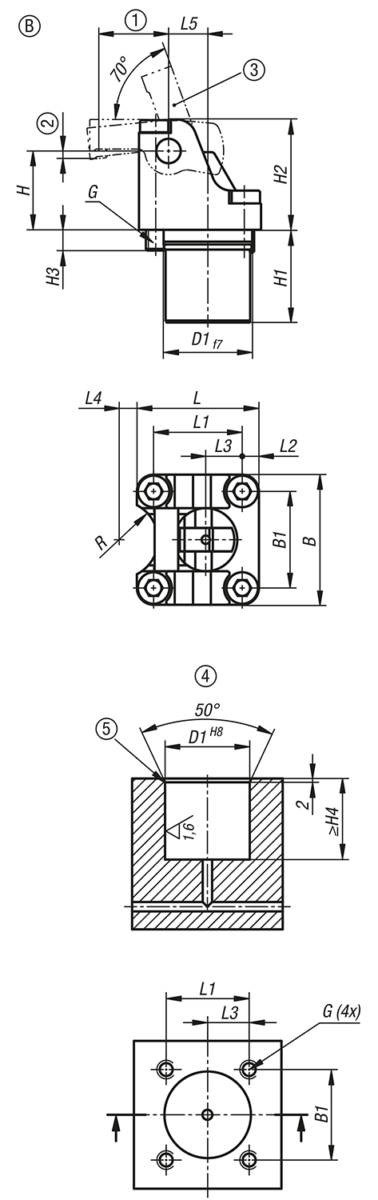

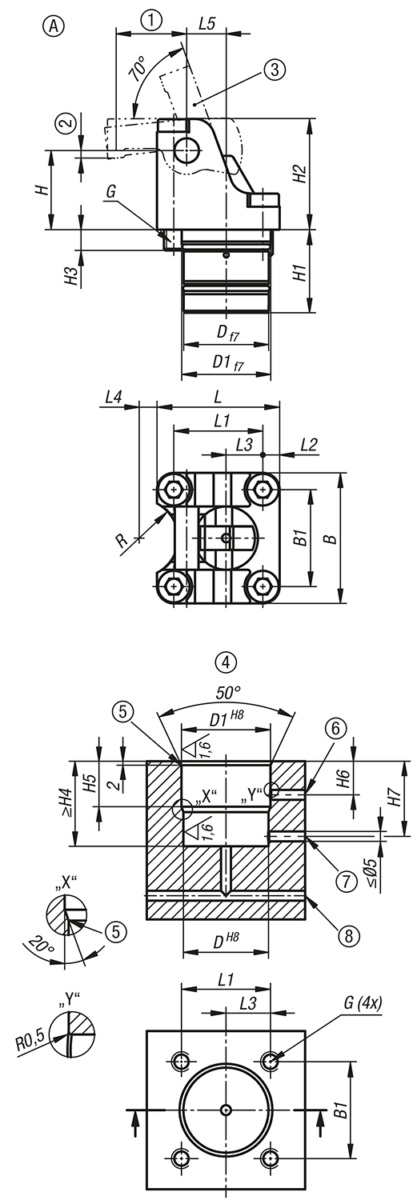

Dessins

Vérin de bridage à levier rotatif hydraulique avec rappel par ressort, forme A, à double effet
Vérin de bridage à levier rotatif hydraulique avec rappel par ressort, forme A, à double effet

Sélection/filtre d'articles

RéférenceFormeDiamètre
du piston
Type de formeType de
raccordement
B

B1DD1GG1HH1H2H3H4CAOAcc.PrixCommander
K1856.121304A12à double effetcanaux forés2719,519,420M4M4x81521217,521,5 247,25 €
K1856.161304A16à double effetcanaux forés34252324M5M5x1220262810,526,5 295,55 €
K1856.201304A20à double effetcanaux forés40302930M6M6x102532,535933 322,00 €
K1856.251304A25à double effetcanaux forés5238,53536M8M8x1231,253743,7511,538 347,30 €
K1856.321304A32à double effetcanaux forés66494345M10M10x154042561343 423,20 €
K1856.401304A40à double effetcanaux forés78595355M12M12x1850477017,548 476,10 €
RéférenceH5H6H7L

L1L2L3L4L5RForce du piston
à 100 bars
(kN)
Force du piston
à 400 bars
(kN)
Volume
(cm³)
surface utile
du piston
(cm²)
CAOAcc.PrixCommander
K1856.1213041411232618,53,758,757,57,510,61,771,061,77 247,25 €
K1856.16130417132632234,59,5101014,22,811,32,032,83 295,55 €
K1856.2013041714314030513,51112,515,74,5184,524,52 322,00 €
K1856.2513042015334935,56,7514,751115,6318,76,1524,68,826,15 347,30 €
K1856.32130423173862458,518,592019,710,140,616,2710,17 423,20 €
K1856.40130425194074559,521,5122524,715,963,631,815,9 476,10 €

Vérin de bridage à levier rotatif hydraulique avec rappel par ressort, forme B, à simple effet

plus d'infos

Dessins

Vérin de bridage à levier rotatif hydraulique avec rappel par ressort, forme B, à simple effet
Vérin de bridage à levier rotatif hydraulique avec rappel par ressort, forme B, à simple effet

Sélection/filtre d'articles

RéférenceFormeDiamètre
du piston
Type de formeType de
raccordement
B

B1D1GG1HH1H2H3H4CAOAcc.PrixCommander
K1856.122304B12à simple effetcanaux forés2719,520M4M4x81523217,523,5 215,05 €
K1856.162304B16à simple effetcanaux forés342524M5M5x1220262810,526,5226,55 €
K1856.202304B20à simple effetcanaux forés403030M6M6x102532,535933 251,85 €
K1856.252304B25à simple effetcanaux forés5238,536M8M8x1231,253743,7511,538 303,60 €
K1856.322304B32à simple effetcanaux forés664945M10M10x1540475611,548 324,30 €
K1856.402304B40à simple effetcanaux forés785955M12M12x1850557017,556 362,25 €
RéférenceL

L1L2L3L4L5RForce du piston
à 100 bars
(kN)
Force du piston
à 400 bars
(kN)
Volume
(cm³)
surface utile
du piston
(cm²)
CAOAcc.PrixCommander
K1856.1223042618,53,758,757,57,510,61,14,40,681,13 215,05 €
K1856.16230432234,59,5101014,21,981,612,01226,55 €
K1856.2023044030513,513,512,515,7312,43,143,14 251,85 €
K1856.2523044935,56,7514,751115,6318,74,719,46,144,91 303,60 €
K1856.32230462458,518,592019,77,83212,98,04 324,30 €
K1856.40230474559,521,5122524,712,35025,212,57 362,25 €
