Vérin de bridage pivotant hydraulique à double / simple effet avec rappel par ressort
K1864

Vérin de bridage pivotant hydraulique à double / simple effet...

retour

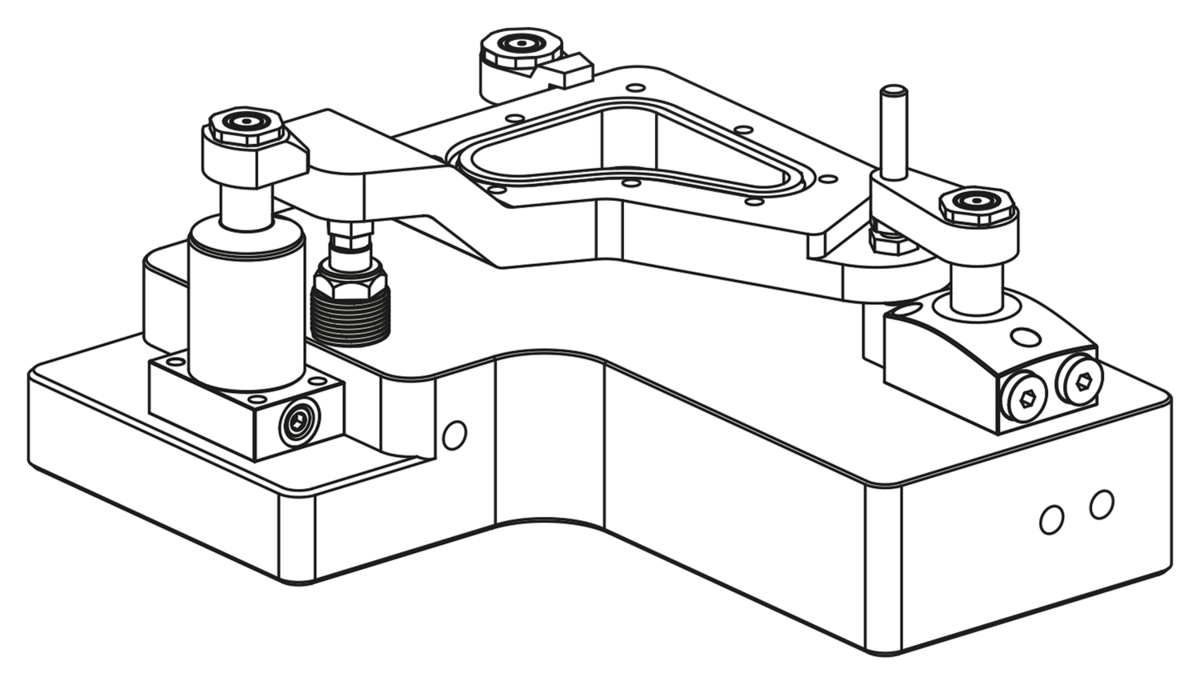

Description de l'article/illustrations du produit

DescriptionDescription du produit :Les vérins de bridage pivotants sont conçus pour les dispositifs de bridage où les points de serrage doivent rester libres lors du retrait ou de l'insertion. Les vérins de bridage pivotants fonctionnent comme des vérins de traction à simple ou à double effet. Pour les vérins de bridage pivotants, il existe trois types de boîtier au choix ainsi que différents modes d'actionnement. Le mouvement de serrage est initié par un mouvement de pivotement et de levage superposé. La course de serrage effective s'effectue alors selon un mouvement linéaire. De nombreuses variantes sont disponibles avec un angle de pivotement de 90° à gauche ou à droite. Les vérins de bridage pivotants sont durables car ils sont équipés d'un racleur métallique assurant une protection contre les copeaux. De plus, une protection contre les surcharges permet de protéger le mécanisme de pivotement contre les dommages en cas de blocage du processus de pivotement.Matière :Corps et piston en acier.
Joint en NBR.
Finition :Corps bruni.
Piston trempé.
Nota :Si le débit volumétrique admissible est dépassé au niveau du vérin de bridage pivotant, un réducteur de débit doit être intercalé.
La pression de service admissible des vérins de bridage pivotants dépend de la longueur des bras de serrage.
Lors du montage des bras de serrage, ceux-ci doivent être maintenus afin de ne pas endommager le guidage à billes des vérins de bridage pivotants.
En fonction du raccord de ventilation, le filtre fritté des vérins de bridage pivotants à simple effet doit être remplacé par un bouchon fileté.

Le bras de serrage pour vérin de bridage pivotant n'est pas inclus.

Respecter les consignes de sécurité.
Mode d'emploi :- Raccord fileté
- Raccord à bride avec joint torique.
- Canaux forés.
Données techniques :Pression de service max. : 500 bar.Montage :Voir contour de montage.Avantages :- Racleur métallique intégré.
- Protection contre les surcharges intégrée.
- Accès sans collision à la pièce à usiner.
- Nombreuses versions.
- Alimentation en pression via différentes possibilités de raccordement.
Sur demande :Courses et diamètres de piston plus importants, autres angles de pivotement, différents supports de bras de serrage, avec contrôle de la position en option.Accessoires :Bras de serrage pour vérin de bridage pivotant K1865.Contenu de la livraison1 vis ou écrou pour support de bras de serrage inclus.Indication de dessin :
Forme A : bride en haut
Forme B : bride en bas

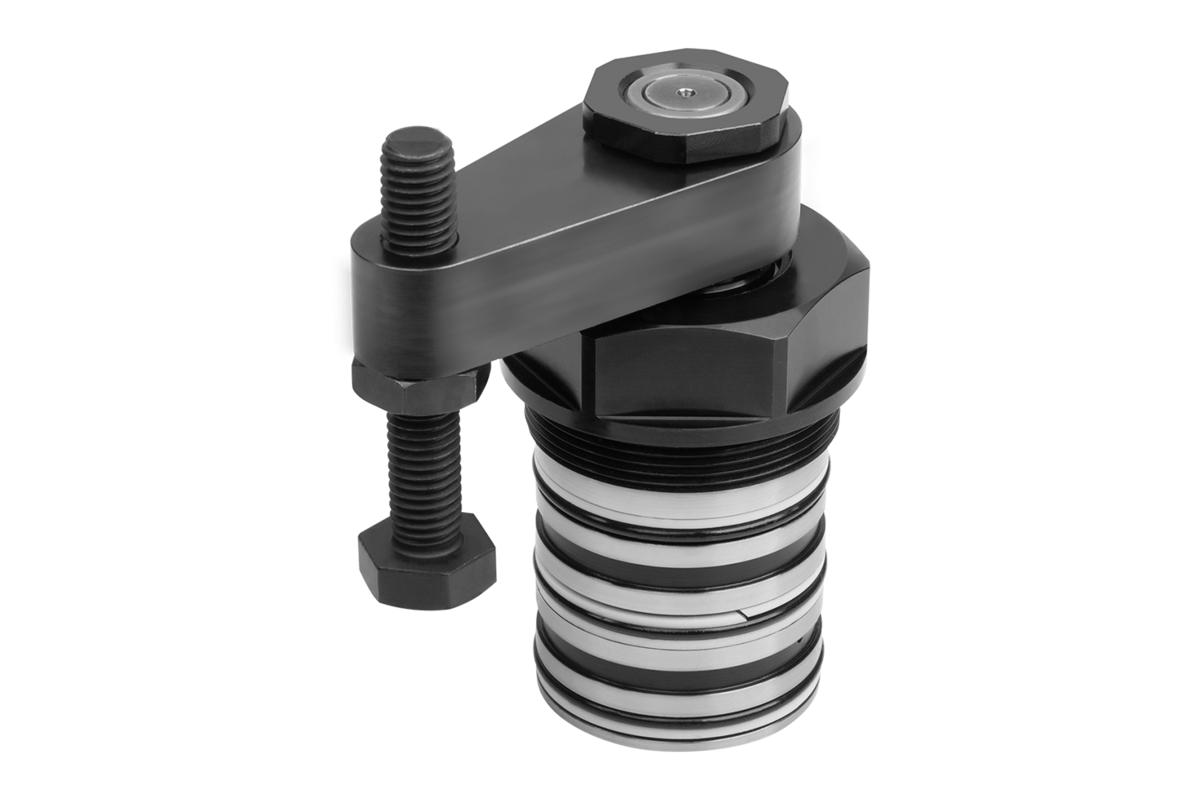

Forme C : raccord fileté

1) contour de montage
2) voir accessoires
3) Pour les vérins à simple effet, le raccord est équipé d'un filtre fritté intégré
4) pivotement à gauche
5) pivotement à droite
6) serrage
7) desserrage ou purge pour les vérins à simple effet
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K1864 Vérin de bridage pivotant hydraulique à double / simple effet avec rappel par ressort 683 kB
 Guide de sélection des vérins de bridage pivotants hydrauliques 473 kB
 Informations techniques éléments de bridage hydrauliques 152 kB

Dessins (aperçu complet)

Vérin de bridage pivotant hydraulique à double / simple effet avec rappel par ressort
Vérin de bridage pivotant hydraulique à double / simple effet avec rappel par ressort
Vérin de bridage pivotant hydraulique à double / simple effet avec rappel par ressort

Vérin de bridage pivotant hydraulique, à double / simple effet avec rappel par ressort, forme A, bride en haut

plus d'infos

Dessins

Vérin de bridage pivotant hydraulique, à double / simple effet avec rappel par ressort, forme A, bride en haut

Sélection/filtre d'articles

RéférenceFormeType de formeType de
raccordement
Sens de
pivotement
Diamètre
du piston
CourseB

B1B2B3
DD1D2D3D4D8GG1HH1H2CAOAcc.PrixCommander
K1864.25101404190211Aà double effetraccord fileté et à joint toriquegauche25105037283244,823,520116,645M18x1,5M6126,57857 433,55 €
K1864.25101404190111Aà double effetraccord fileté et à joint toriquedroite25105037283244,823,520116,645M18x1,5M6126,57857 433,55 €
K1864.25251404190211Aà double effetraccord fileté et à joint toriquegauche25255037283244,823,520116,645M18x1,5M6158,59473 529,00 €
K1864.25251404190111Aà double effetraccord fileté et à joint toriquedroite25255037283244,823,520116,645M18x1,5M6158,59473 529,00 €
K1864.40131404190211Aà double effetraccord fileté et à joint toriquegauche40136348414659,833,53215960M28x1,5M8147,59466 496,80 €
K1864.40131404190111Aà double effetraccord fileté et à joint toriquedroite40136348414659,833,53215960M28x1,5M8147,59466 496,80 €
K1864.40251404190111Aà double effetraccord fileté et à joint toriquedroite40256348414659,833,53215960M28x1,5M8173,510779 561,20 €
K1864.40251404190211Aà double effetraccord fileté et à joint toriquegauche40256348414659,833,53215960M28x1,5M8173,510779 561,20 €
K1864.25102404190111Aà simple effetraccord fileté et à joint toriquedroite25105037283244,823,520116,645M18x1,5M6126,57857 419,75 €
K1864.25102404190211Aà simple effetraccord fileté et à joint toriquegauche25105037283244,823,520116,645M18x1,5M6126,57857 419,75 €
K1864.40132404190111Aà simple effetraccord fileté et à joint toriquedroite40136348414659,833,53215960M28x1,5M8147,59466 481,85 €
K1864.40132404190211Aà simple effetraccord fileté et à joint toriquegauche40136348414659,833,53215960M28x1,5M8147,59466 481,85 €
RéférenceFormeH3H4H5H6H7H8LL1L2L3L4L5SWDébit volumétrique
max.
(cm³/s)
Consommation d'huile / course
(cm³)
Consommation d'huile / course de retour
(cm³)
CAOAcc.PrixCommander
K1864.25101404190211A34149188107026,520301726,5273,23,28,8 433,55 €
K1864.25101404190111A34149188107026,520301726,5273,23,28,8 433,55 €
K1864.25251404190211A341491810257026,520301726,5273,2617 529,00 €
K1864.25251404190111A341491810257026,520301726,5273,2617 529,00 €
K1864.40131404190211A401410199138534,52738243140101027,7 496,80 €
K1864.40131404190111A401410199138534,52738243140101027,7 496,80 €
K1864.40251404190111A4014101910258534,52738243140101644 561,20 €
K1864.40251404190211A4014101910258534,52738243140101644 561,20 €
K1864.25102404190111A34149188107026,520301726,5273,23,2- 419,75 €
K1864.25102404190211A34149188107026,520301726,5273,23,2- 419,75 €
K1864.40132404190111A401410199138534,527382431401010- 481,85 €
K1864.40132404190211A401410199138534,527382431401010- 481,85 €

Vérin de bridage pivotant hydraulique, à double / simple effet avec rappel par ressort, forme B, bride en bas

plus d'infos

Dessins

Vérin de bridage pivotant hydraulique, à double / simple effet avec rappel par ressort, forme B, bride en bas

Sélection/filtre d'articles

RéférenceFormeType de formeType de
raccordement
Sens de
pivotement
Diamètre
du piston
CourseB

B1D1D2D4GG1HH2CAOAcc.PrixCommander
K1864.25101105190211Bà double effetraccord filetégauche2510453023,5206,5M18x1,5M45x1,5126,5105,5 402,50 €
K1864.25101105190111Bà double effetraccord filetédroite2510453023,5206,5M18x1,5M45x1,5126,5105,5 402,50 €
K1864.25101205190211Bà double effetraccord à bride avec joint toriquegauche2510453023,5206,5M18x1,5M45x1,5126,5105,5 415,15 €
K1864.25101205190111Bà double effetraccord à bride avec joint toriquedroite2510453023,5206,5M18x1,5M45x1,5126,5105,5 415,15 €
K1864.25251105190111Bà double effetraccord filetédroite2525453023,5206,5M18x1,5M45x1,5158,5137,5 489,90 €
K1864.25251105190211Bà double effetraccord filetégauche2525453023,5206,5M18x1,5M45x1,5158,5137,5 489,90 €
K1864.25251205190111Bà double effetraccord à bride avec joint toriquedroite2525453023,5206,5M18x1,5M45x1,5158,5137,5 509,45 €
K1864.25251205190211Bà double effetraccord à bride avec joint toriquegauche2525453023,5206,5M18x1,5M45x1,5158,5137,5 509,45 €
K1864.40131105190211Bà double effetraccord filetégauche4013634433,5328,5M28x1,5M60x1,5147,5119,5 457,70 €
K1864.40131105190111Bà double effetraccord filetédroite4013634433,5328,5M28x1,5M60x1,5147,5119,5 457,70 €
K1864.40131205190111Bà double effetraccord à bride avec joint toriquedroite4013634433,5328,5M28x1,5M60x1,5147,5119,5 415,15 €
K1864.40131205190211Bà double effetraccord à bride avec joint toriquegauche4013634433,5328,5M28x1,5M60x1,5147,5119,5 415,15 €
K1864.40251105190111Bà double effetraccord filetédroite4025634433,5328,5M28x1,5M60x1,5173,5145,5 518,65 €
K1864.40251105190211Bà double effetraccord filetégauche4025634433,5328,5M28x1,5M60x1,5173,5145,5 518,65 €
K1864.40251205190111Bà double effetraccord à bride avec joint toriquedroite4025634433,5328,5M28x1,5M60x1,5173,5145,5 527,85 €
K1864.40251205190211Bà double effetraccord à bride avec joint toriquegauche4025634433,5328,5M28x1,5M60x1,5173,5145,5 527,85 €
K1864.25102105190111Bà simple effetraccord filetédroite2510453023,5206,5M18x1,5M45x1,5126,5105,5 387,55 €
K1864.25102105190211Bà simple effetraccord filetégauche2510453023,5206,5M18x1,5M45x1,5126,5105,5 387,55 €
K1864.25102205190111Bà simple effetraccord à bride avec joint toriquedroite2510453023,5206,5M18x1,5M45x1,5126,5105,5 396,75 €
K1864.25102205190211Bà simple effetraccord à bride avec joint toriquegauche2510453023,5206,5M18x1,5M45x1,5126,5105,5 396,75 €
K1864.40132105190111Bà simple effetraccord filetédroite4013634433,5328,5M28x1,5M60x1,5147,5119,5 448,50 €
K1864.40132105190211Bà simple effetraccord filetégauche4013634433,5328,5M28x1,5M60x1,5147,5119,5 448,50 €
K1864.40132205190111Bà simple effetraccord à bride avec joint toriquedroite4013634433,5328,5M28x1,5M60x1,5147,5119,5 480,70 €
K1864.40132205190211Bà simple effetraccord à bride avec joint toriquegauche4013634433,5328,5M28x1,5M60x1,5147,5119,5 480,70 €
RéférenceFormeH4H5H7H8H9H10LL6L7SWDébit volumétrique
max.
(cm³/s)
Consommation d'huile / course
(cm³)
Consommation d'huile / course de retour
(cm³)
CAOAcc.PrixCommander
K1864.25101105190211B11981084,55655015273,23,28,8 402,50 €
K1864.25101105190111B11981084,55655015273,23,28,8 402,50 €
K1864.25101205190211B11981084,55655015273,23,28,8 415,15 €
K1864.25101205190111B11981084,55655015273,23,28,8 415,15 €
K1864.25251105190111B1191025100,55655015273,2617 489,90 €
K1864.25251105190211B1191025100,55655015273,2617 489,90 €
K1864.25251205190111B1191025100,55655015273,2617 509,45 €
K1864.25251205190211B1191025100,55655015273,2617 509,45 €
K1864.40131105190211B111091394,5685652840101027,7 457,70 €
K1864.40131105190111B111091394,5685652840101027,7 457,70 €
K1864.40131205190111B111091394,5685652840101027,7 415,15 €
K1864.40131205190211B111091394,5685652840101027,7 415,15 €
K1864.40251105190111B11101025107,5685652840101644 518,65 €
K1864.40251105190211B11101025107,5685652840101644 518,65 €
K1864.40251205190111B11101025107,5685652840101644 527,85 €
K1864.40251205190211B11101025107,5685652840101644 527,85 €
K1864.25102105190111B11981084,55655015273,23,2- 387,55 €
K1864.25102105190211B11981084,55655015273,23,2- 387,55 €
K1864.25102205190111B11981084,55655015273,23,2- 396,75 €
K1864.25102205190211B11981084,55655015273,23,2- 396,75 €
K1864.40132105190111B111091394,56856528401010- 448,50 €
K1864.40132105190211B111091394,56856528401010- 448,50 €
K1864.40132205190111B111091394,56856528401010- 480,70 €
K1864.40132205190211B111091394,56856528401010- 480,70 €

Vérin de bridage pivotant hydraulique, à double / simple effet avec rappel par ressort, forme C, raccord fileté

plus d'infos

Dessins

Vérin de bridage pivotant hydraulique, à double / simple effet avec rappel par ressort, forme C, raccord fileté

Sélection/filtre d'articles

RéférenceFormeType de formeType de
raccordement
Sens de
pivotement
Diamètre
du piston
CourseD

D1D2D5D6D7D9GG1HH2CAOAcc.PrixCommander
K1864.25101306190111Cà double effetcanaux forésdroite25104223,5205242445M18x1,5M45x1,511291 354,20 €
K1864.25101306190211Cà double effetcanaux forésgauche25104223,5205242445M18x1,5M45x1,511291 354,20 €
K1864.40131306190111Cà double effetcanaux forésdroite40135533,5326455575M28x1,5M60x1,5152124 457,70 €
K1864.40131306190211Cà double effetcanaux forésgauche40135533,5326455575M28x1,5M60x1,5152124 457,70 €
K1864.25102306190111Cà simple effetcanaux forésdroite25104223,5205242445M18x1,5M45x1,511291 387,55 €
K1864.25102306190211Cà simple effetcanaux forésgauche25104223,5205242445M18x1,5M45x1,511291 387,55 €
K1864.40132306190111Cà simple effetcanaux forésdroite40135533,5326455575M28x1,5M60x1,5152124 502,55 €
K1864.40132306190211Cà simple effetcanaux forésgauche40135533,5326455575M28x1,5M60x1,5152124 502,55 €
RéférenceFormeH5H7H8H9H11H12H13H14H15H16H17SWSW1Débit volumétrique
max.
(cm³/s)
Consommation d'huile / course
(cm³)
Consommation d'huile / course de retour
(cm³)
CAOAcc.PrixCommander
K1864.25101306190111C981070534137242010,5827463,23,28,8 354,20 €
K1864.25101306190211C981070534137242010,5827463,23,28,8 354,20 €
K1864.40131306190111C10913996646,541,5292412,5104055101027,7 457,70 €
K1864.40131306190211C10913996646,541,5292412,5104055101027,7 457,70 €
K1864.25102306190111C981070534137242010,5827463,23,2- 387,55 €
K1864.25102306190211C981070534137242010,5827463,23,2- 387,55 €
K1864.40132306190111C10913996646,541,5292412,51040551010- 502,55 €
K1864.40132306190211C10913996646,541,5292412,51040551010- 502,55 €
