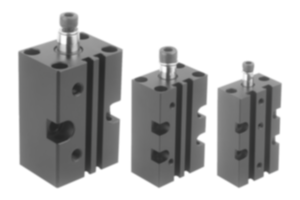

K1815Vérin de bridage pivotant pneumatique |
retour |
|
|
DescriptionMatière :Corps de base aluminium.
Tige de piston double effet inox.Finition :Corps de base anodisé noir.Nota :Les ensembles de bridage pivotants sont utilisés là où de faibles forces de serrage suffisent ou lorsque le point de serrage pour placer ou enlever la pièce à usiner doit
être libre. Le corps en forme de bloc permet d'avoir plusieurs possibilités de fixation.
Le piston à détection magnétique permet l‘utilisation de détecteurs de fin de course. La vis et la rondelle élastique sont fournis pour la fixation du bras de serrage accessoire. Le vérin de bridage pivotant ne doit pas être gêné lors du mouvement de rotation.
F1 = pression de service maximale admissible à 6 bars.Sur demande :Détecteur de proximité.Accessoires :- Bras de serrage K1816
- Adaptateur K1817Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

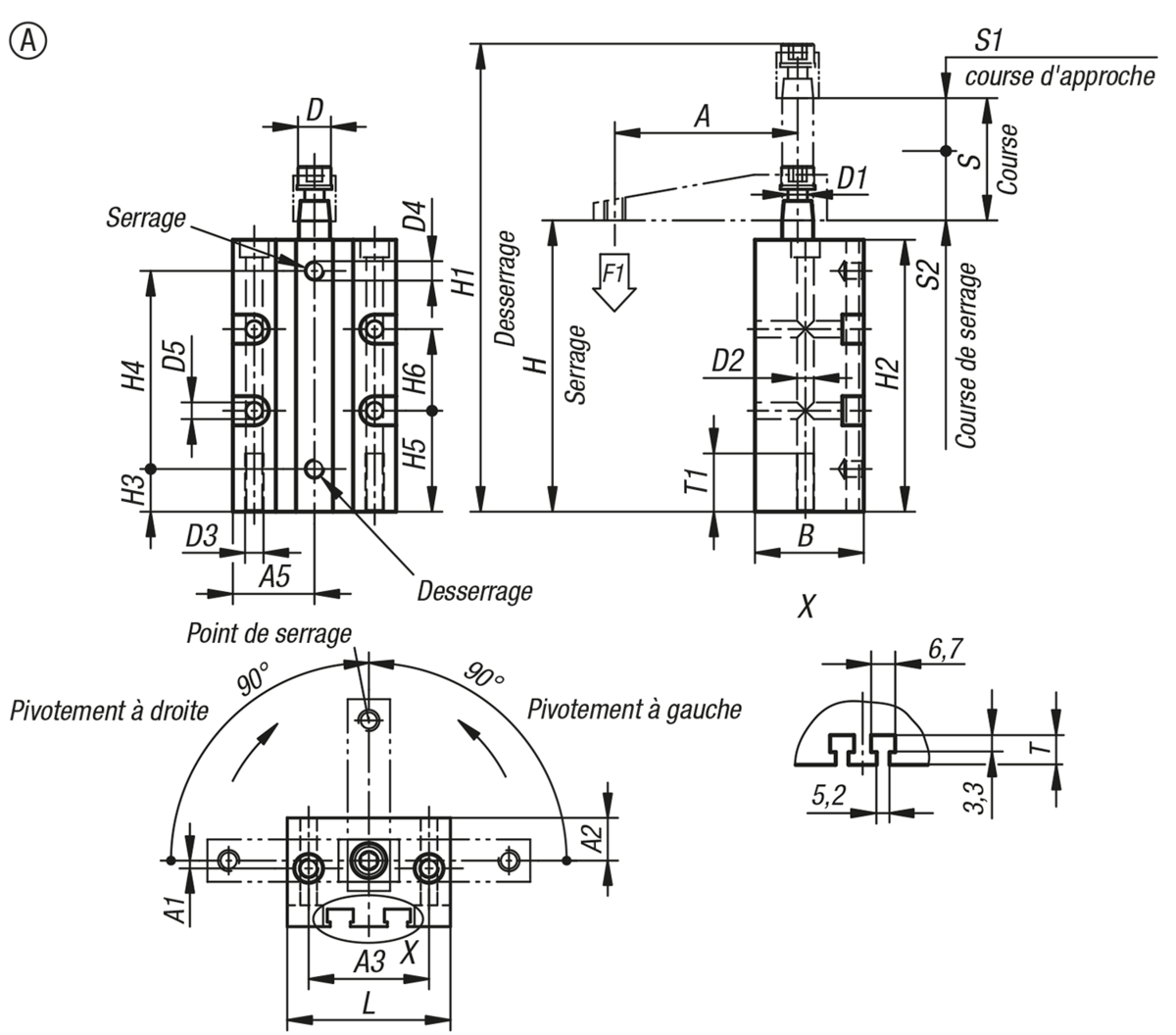

Sélection/filtre d'articles |
|
| Référence | Finition 2 | Forme | Taille | A
| A1 | A2 | A3 | A5 | B | D | D1 | D2 | D3 | D4 | D5 | CAO | Acc. | Prix | Commander |
|---|
| K1815.1121 | pivotement à droite | A | 12 | 35 | 0 | 10 | 31 | 20 | 24 | 8 | M5 | 4,3 | M5 | M5 | 4,3 |  | | 307,72 € | | | K1815.1161 | pivotement à droite | A | 16 | 41 | -2 | 11 | 31 | 21 | 28 | 8 | M5 | 4,3 | M5 | M5 | 4,3 | | | 316,40 € | | | K1815.2121 | pivotement à gauche | A | 12 | 35 | 0 | 10 | 31 | 20 | 24 | 8 | M5 | 4,3 | M5 | M5 | 4,3 | | | 307,72 € | | | K1815.2161 | pivotement à gauche | A | 16 | 41 | -2 | 11 | 31 | 21 | 28 | 8 | M5 | 4,3 | M5 | M5 | 4,3 | | | 316,40 € | |
| Référence | H
| H1 | H2 | H3 | H4 | H5 | H6 | Course
S | L | S1 | S2 | T | T1 | F1
N | CAO | Acc. | Prix | Commander |
|---|
| K1815.1121 | 76 | 105 | 70 | 11 | 51 | 26 | 21 | 16 | 40 | 7 | 9 | 5 | 15 | 30 | | | 307,72 € | | | K1815.1161 | 76 | 105 | 70 | 11 | 51 | 26 | 21 | 16 | 42 | 7 | 9 | 4,5 | 15 | 60 | | | 316,40 € | | | K1815.2121 | 76 | 105 | 70 | 11 | 51 | 26 | 21 | 16 | 40 | 7 | 9 | 5 | 15 | 30 | | | 307,72 € | | | K1815.2161 | 76 | 105 | 70 | 11 | 51 | 26 | 21 | 16 | 42 | 7 | 9 | 4,5 | 15 | 60 | | | 316,40 € | |
|

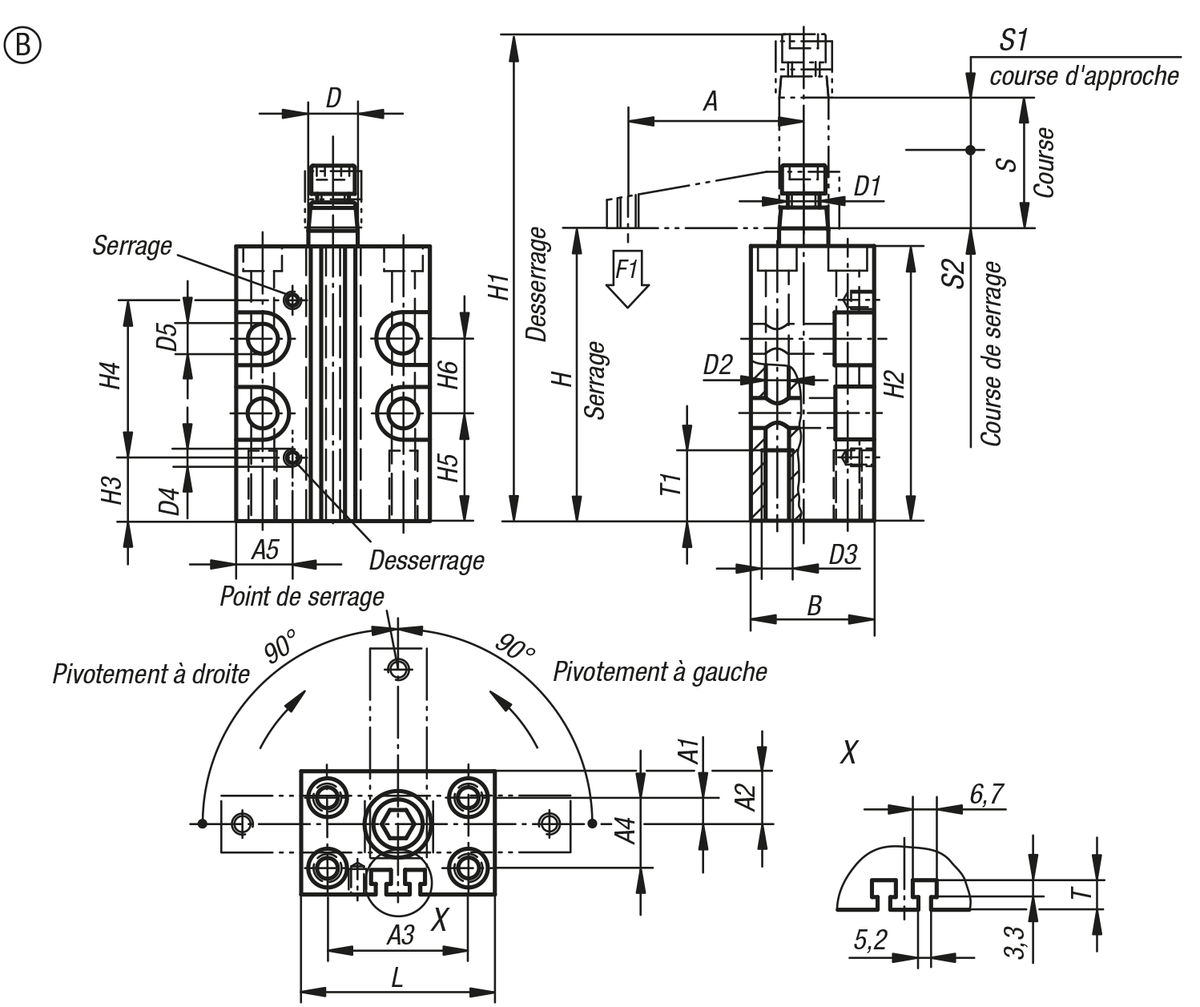

Sélection/filtre d'articles |
|
| Référence | Finition 2 | Forme | Taille | A
| A1 | A2 | A3 | A4 | A5 | B | D | D1 | D2 | D3 | D4 | D5 | CAO | Acc. | Prix | Commander |
|---|
| K1815.1201 | pivotement à droite | B | 20 | 48 | 8 | 13 | 36 | 20 | 11,5 | 30 | 12 | M8 | 5,5 | M6 | M5 | 5,5 | | | 320,12 € | | | K1815.2201 | pivotement à gauche | B | 20 | 48 | 8 | 13 | 36 | 20 | 11,5 | 30 | 12 | M8 | 5,5 | M6 | M5 | 5,5 | | | 320,12 € | |
| Référence | H | H1 | H2 | H3 | H4 | H5 | H6 | Course
S | L | S1 | S2 | T | T1 | F1
N | CAO | Acc. | Prix | Commander |
|---|
| K1815.1201 | 80 | 125 | 74 | 17 | 44,5 | 24 | 22 | 27 | 46 | 12 | 15 | 4,5 | 20 | 80 | | | 320,12 € | | | K1815.2201 | 80 | 125 | 74 | 17 | 44,5 | 24 | 22 | 27 | 46 | 12 | 15 | 4,5 | 20 | 80 | | | 320,12 € | |
|

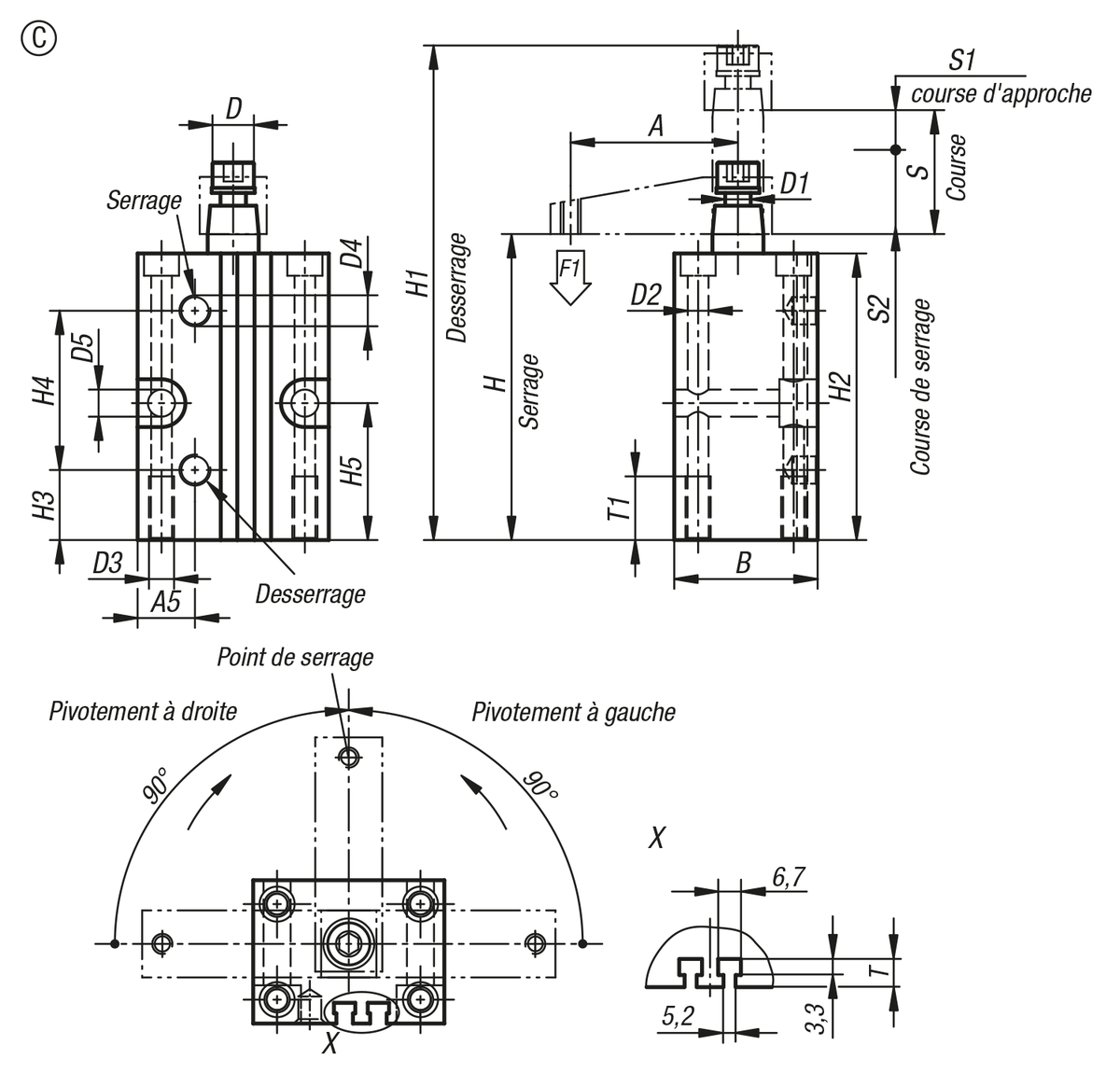

Sélection/filtre d'articles |
|
| Référence | Finition 2 | Forme | Taille | A
| A1 | A2 | A3 | A4 | A5 | B | D | D1 | D2 | D3 | D4 | D5 | CAO | Acc. | Prix | Commander |
|---|
| K1815.1251 | pivotement à droite | C | 25 | 50 | 7,5 | 15 | 40 | 20 | 17 | 35 | 14 | M8 | 6,5 | M8 | M5 | 8,5 | | | 320,12 € | | | K1815.1321 | pivotement à droite | C | 32 | 60 | 12,5 | 20 | 45 | 30 | 18 | 45 | 16 | M8 | 6,5 | M8 | G1/8 | 8,5 | | | 332,53 € | | | K1815.1401 | pivotement à droite | C | 40 | 70 | 15,5 | 24,5 | 52 | 37 | 22 | 55 | 16 | M8 | 8,5 | M10 | G1/8 | 8,5 | | | 344,94 € | | | K1815.1501 | pivotement à droite | C | 50 | 80 | 21,5 | 31 | 66 | 46 | 25 | 65 | 20 | M10 | 8,5 | M10 | G1/8 | 10,5 | | | 414,00 € | | | K1815.1631 | pivotement à droite | C | 63 | 90 | 27,5 | 37,5 | 80 | 60 | 30 | 80 | 20 | M10 | 10,5 | M12 | G1/8 | 10,5 | | | 463,20 € | | | K1815.2251 | pivotement à gauche | C | 25 | 50 | 7,5 | 15 | 40 | 20 | 17 | 35 | 14 | M8 | 6,5 | M8 | M5 | 8,5 | | | 320,12 € | | | K1815.2321 | pivotement à gauche | C | 32 | 60 | 12,5 | 20 | 45 | 30 | 18 | 45 | 16 | M8 | 6,5 | M8 | G1/8 | 8,5 | | | 332,53 € | | | K1815.2401 | pivotement à gauche | C | 40 | 70 | 15,5 | 24,5 | 52 | 37 | 22 | 55 | 16 | M8 | 8,5 | M10 | G1/8 | 8,5 | | | 344,94 € | | | K1815.2501 | pivotement à gauche | C | 50 | 80 | 21,5 | 31 | 66 | 46 | 25 | 65 | 15 | M10 | 8,5 | M10 | G1/8 | 10,5 | | | 414,00 € | | | K1815.2631 | pivotement à gauche | C | 63 | 90 | 27,5 | 37,5 | 80 | 60 | 30 | 80 | 15 | M10 | 10,5 | M12 | G1/8 | 10,5 | | | 463,20 € | |
| Référence | H | H1 | H2 | H3 | H4 | H5 | Course
S | L | S1 | S2 | T | T1 | F1
N | CAO | Acc. | Prix | Commander |
|---|
| K1815.1251 | 83 | 125 | 78 | 17 | 44,5 | 32 | 27 | 55 | 15 | 12 | 5 | 20 | 170 | | | 320,12 € | | | K1815.1321 | 96 | 145 | 90 | 22 | 50 | 43 | 30 | 60 | 16 | 14 | 6,5 | 20 | 270 | | | 332,53 € | | | K1815.1401 | 96 | 145 | 90 | 20 | 52 | 40 | 31 | 70 | 16 | 15 | 8 | 25 | 450 | | | 344,94 € | | | K1815.1501 | 106 | 162 | 100 | 25 | 53,5 | 45 | 30 | 85 | 15 | 15 | 6,5 | 30 | 700 | | | 414,00 € | | | K1815.1631 | 106 | 162 | 100 | 28 | 53,5 | 36 | 30 | 100 | 15 | 15 | 8,5 | 30 | 1100 | | | 463,20 € | | | K1815.2251 | 83 | 125 | 78 | 17 | 44,5 | 32 | 27 | 55 | 15 | 12 | 5 | 20 | 170 | | | 320,12 € | | | K1815.2321 | 96 | 145 | 90 | 22 | 50 | 43 | 30 | 60 | 16 | 14 | 6,5 | 20 | 270 | | | 332,53 € | | | K1815.2401 | 96 | 145 | 90 | 20 | 52 | 40 | 31 | 70 | 16 | 15 | 8 | 25 | 450 | | | 344,94 € | | | K1815.2501 | 106 | 162 | 100 | 25 | 53,5 | 45 | 30 | 85 | 15 | 15 | 6,5 | 30 | 700 | | | 414,00 € | | | K1815.2631 | 106 | 162 | 100 | 28 | 53,5 | 36 | 30 | 100 | 15 | 15 | 8,5 | 30 | 1100 | | | 463,20 € | |
|
