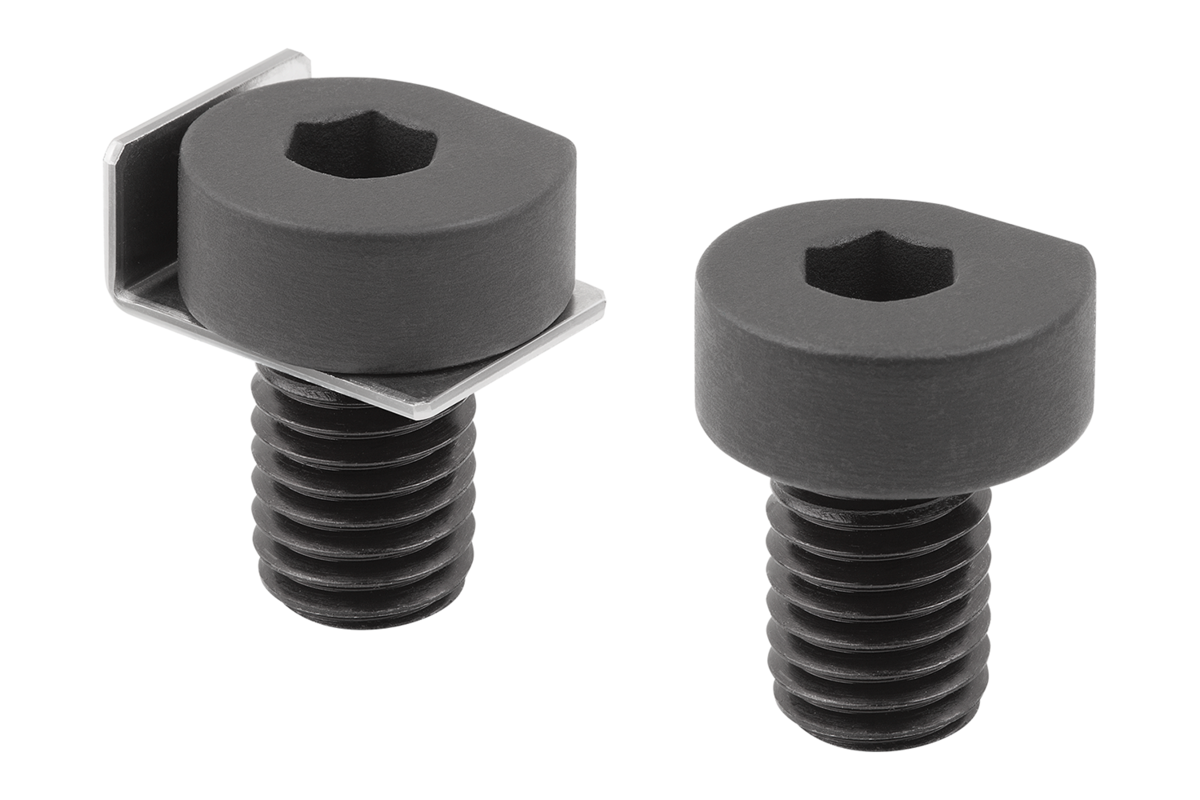

K2048Excentrique de bridage en acier |
retour |
|
|
DescriptionMatière :Acier de traitement.Finition :Bruni.Nota :La cote A se réfère à la distance entre la pièce à usiner et le centre du filetage (vis de serrage).
Pour minimiser les rayures sur la pièce, il est recommandé d'utiliser la forme B avec plaque de serrage.Avantages :- Design compact

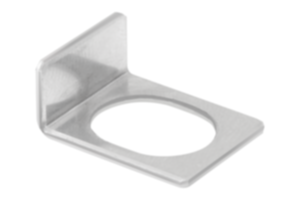

- Serrage simple et rapide de composantsAccessoires :Plaque de serrage K2050.Indication de dessin : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

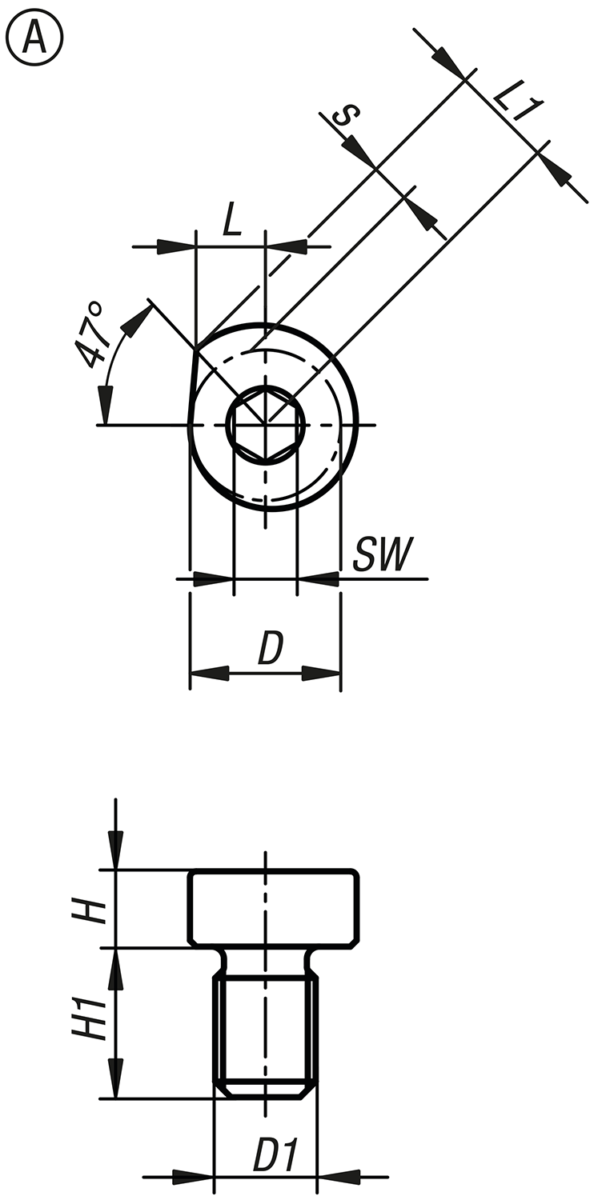

| Référence | Forme | Type de forme | A | D | D1 | H | H1 | CAO | Acc. | Prix | Commander |
|---|
| K2048.060 | A | sans plaque de serrage | 5,9 | 10 | M6 | 5 | 9 |  | | 18,12 € | | | K2048.080 | A | sans plaque de serrage | 7,1 | 12 | M8 | 6 | 12 | | | 19,42 € | | | K2048.100 | A | sans plaque de serrage | 8,3 | 14 | M10 | 7 | 15 | | | 20,36 € | | | K2048.120 | A | sans plaque de serrage | 9,5 | 16 | M12 | 8 | 18 | | | 21,32 € | |
| Référence | Forme | L | L1 | R | Course
S | SW | Force de
serrage
kN | Couple
de serrage
max Nm | CAO | Acc. | Prix | Commander |
|---|
| K2048.060 | A | 5 | 6,8 | - | 1,8 | 4 | 2,2 | 7,4 | | | 18,12 € | | | K2048.080 | A | 6 | 8,2 | - | 2,2 | 5 | 4,7 | 18 | | | 19,42 € | | | K2048.100 | A | 7 | 9,5 | - | 2,5 | 6 | 7,9 | 35 | | | 20,36 € | | | K2048.120 | A | 8 | 10,9 | - | 2,9 | 8 | 14 | 60 | | | 21,32 € | |
|
Sélection/filtre d'articles |
|

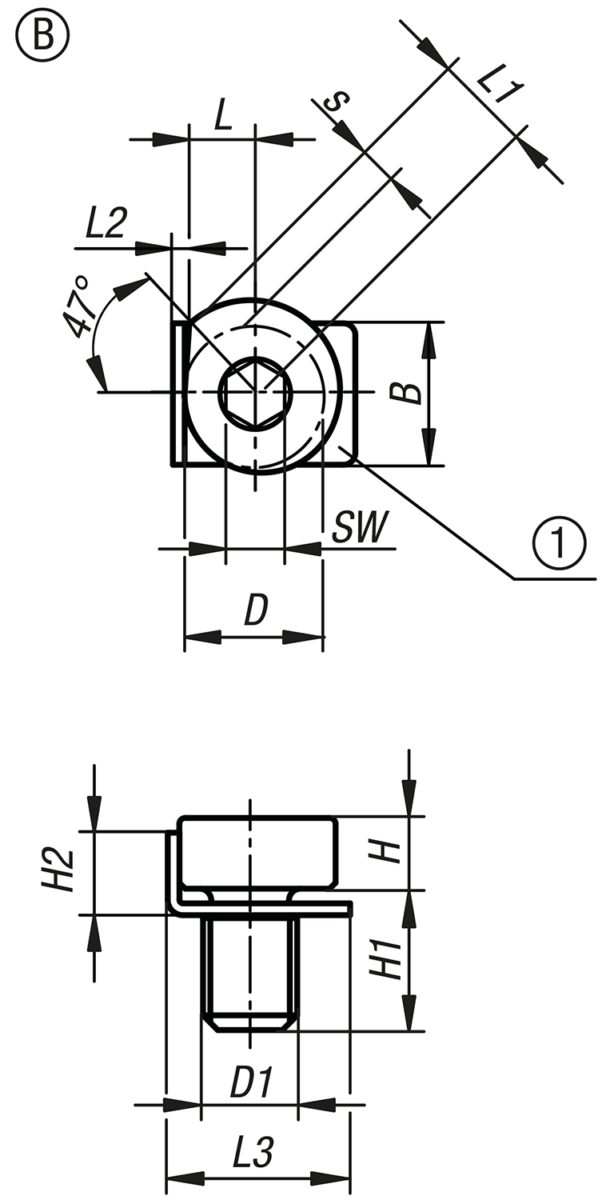

| Référence | Forme | Type de forme | A | B | D | D1 | H | H1 | H2 | CAO | Acc. | Prix | Commander |
|---|
| K2048.061 | B | avec plaque de serrage | 5,9 | 10 | 10 | M6 | 5 | 9 | 6 | | | 26,16 € | | | K2048.081 | B | avec plaque de serrage | 7,1 | 12 | 12 | M8 | 6 | 12 | 7 | | | 28,03 € | | | K2048.101 | B | avec plaque de serrage | 8,3 | 14 | 14 | M10 | 7 | 15 | 8 | | | 29,08 € | | | K2048.121 | B | avec plaque de serrage | 9,5 | 16 | 16 | M12 | 8 | 18 | 9 | | | 30,04 € | |
| Référence | Forme | L | L1 | L2 | L3 | Course
S | SW | Force de
serrage
kN | Couple
de serrage
max Nm | CAO | Acc. | Prix | Commander |
|---|
| K2048.061 | B | 5 | 6,8 | 1 | 13 | 1,8 | 4 | 2,2 | 7,4 | | | 26,16 € | | | K2048.081 | B | 6 | 8,2 | 1 | 15,5 | 2,2 | 5 | 4,7 | 18 | | | 28,03 € | | | K2048.101 | B | 7 | 9,5 | 1 | 18 | 2,5 | 6 | 7,9 | 35 | | | 29,08 € | | | K2048.121 | B | 8 | 10,9 | 1 | 20 | 2,9 | 8 | 14 | 60 | | | 30,04 € | |
|

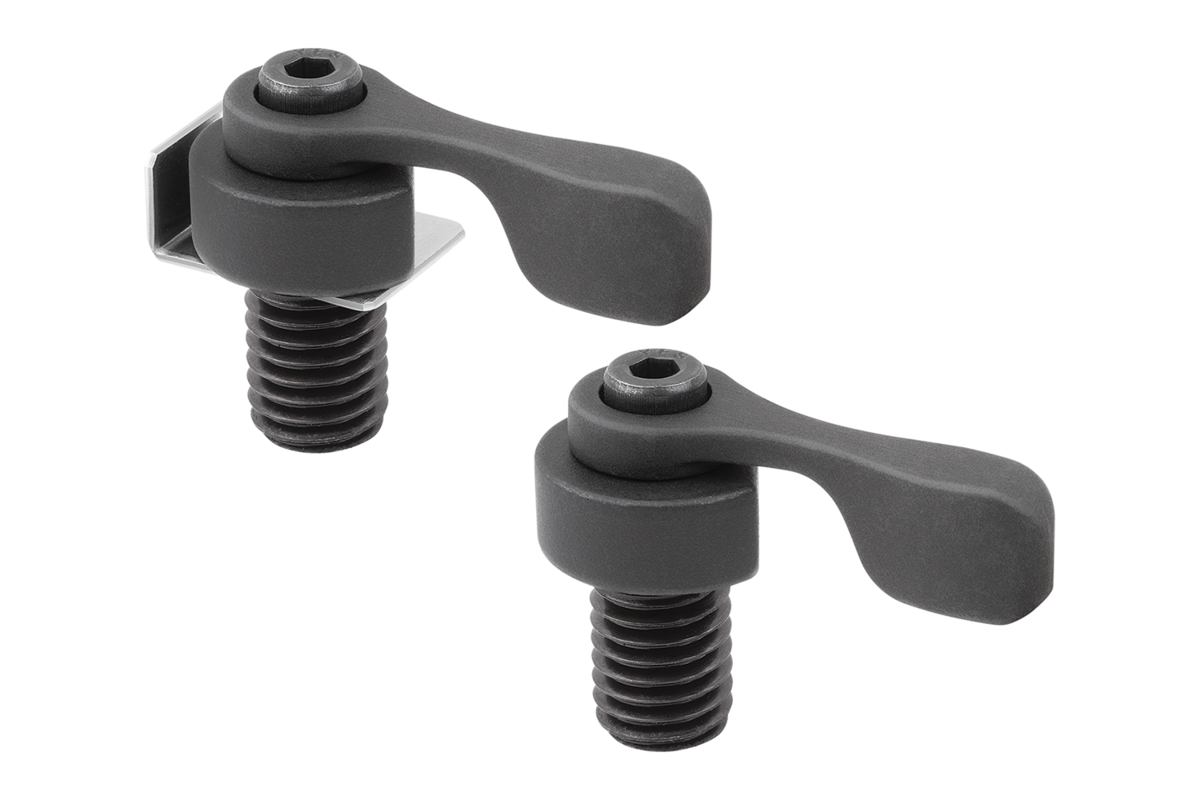

Autres articles de cette catégorie |
|
