K0031Crampon plaqueur à excentrique réglable |
retour |
|

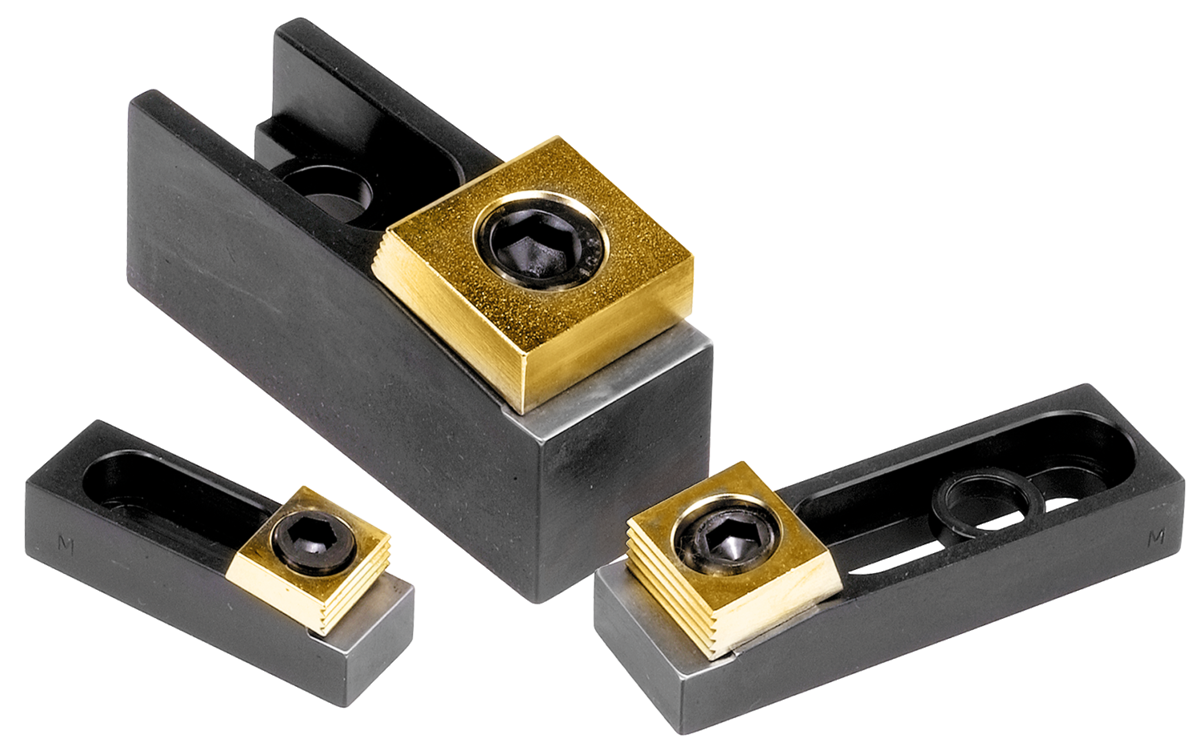

Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Acier.Finition :Corps : traité et bruni.
Surface d’appui : rectifiée.
Plaque de bridage : cémentée, plaquée laiton.Nota :Deux butées utilisées avec deux crampons plaqueurs à excentrique réglable permettent de constituer un dispositif de bridage sur mesure pour un grand nombre d’applications spécifiques.Sur demande :Vis de rechange pour excentrique.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

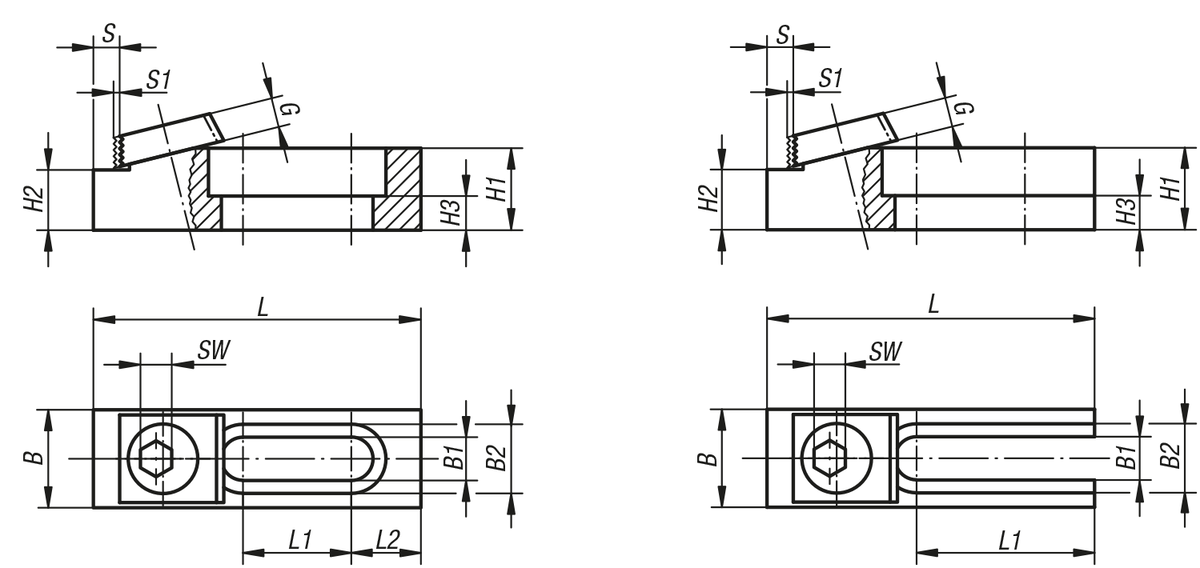

| Référence | Vis de fixation
assortie | L | L1 | L2 | B | B1 | B2 | H1 | H2 | H3 | S | S1 | G | SW | Trou
oblong | Force de
serrage
kN | Couple de
serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| K0031.08 | M8 | 63,5 | 21 | 13,5 | 19 | 8,4 | 13,4 | 15,9 | 11,684 -0,013 | 6,6 | 6,3 | 1,2 | 5,3 | 7 | férmé | 8,9 | 28 |  | | 96,50 € | | | K0031.12 | M12 | 95,1 | 42,7 | 12,7 | 28,5 | 13 | 19,8 | 15,9 | 12,192 -0,013 | 6,9 | 7,1 | 2 | 9,5 | 8 | férmé | 17,8 | 88 | | | 108,00 € | | | K0031.16 | M16 | 107 | 46,3 | - | 38 | 17 | 24,8 | 41 | 35,001 -0,013 | 21 | 8,3 | 2,5 | 12,7 | 12 | ouvert | 26,7 | 135 | | | 303,72 € | |
