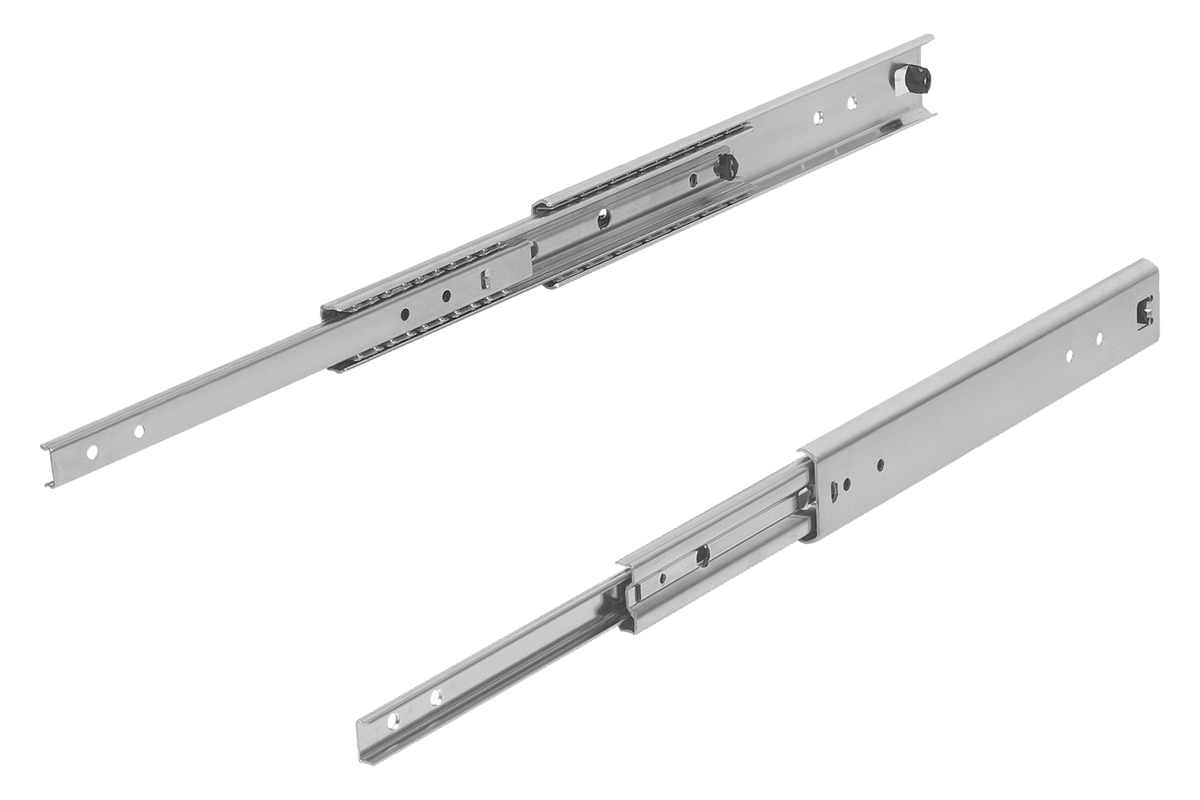

K1718Glissières télescopiques en acier pour montage latéral, super... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Glissières en acier.
Cage à billes en acier.
Billes en acier.Finition :Glissières zinguées.
Cage à billes zinguée.
Billes trempées.Remarques concernant la commande :Vendues par paire.Nota :Pour les glissières télescopiques avec super extension, la course est supérieure à la longueur du rail. Enclenchement en position fermée. La capacité de charge dynamique des glissières télescopiques indique la contrainte maximale d'une paire de glissières montées sur chant avec utilisation de l'intégralité de la course d'extension. Les capacités de charge indiquées ont été déterminées avec un espacement des glissières de 450 mm et font référence à la valeur maximale pour 10 000 ou 80 000 cycles.
Ne conviennent pas pour le montage à plat.Plage de température :-20 °C - +70 °C.Avantages :Enclenchement en position fermée
Coulissage aisé
Stabilité latérale élevée grâce au guidage précisCaractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Montage | Type de
produit | Portance
par paire
(80 000 cycles) kg | Portance par paire
(10 000 cycles) en kg | Type de conditionnement | CAO | Acc. | Prix | Commander |
|---|
| K1718.0300 | montage latéral | standard | 120 | 130 | 1 pièce = 1 paire |  | | 64,98 € | | | K1718.0350 | montage latéral | standard | 120 | 140 | 1 pièce = 1 paire | | | 70,46 € | | | K1718.0400 | montage latéral | standard | 130 | 150 | 1 pièce = 1 paire | | | 76,01 € | | | K1718.0450 | montage latéral | standard | 140 | 160 | 1 pièce = 1 paire | | | 81,37 € | | | K1718.0500 | montage latéral | standard | 140 | 160 | 1 pièce = 1 paire | | | 86,91 € | | | K1718.0550 | montage latéral | standard | 140 | 160 | 1 pièce = 1 paire | | | 92,51 € | | | K1718.0600 | montage latéral | standard | 120 | 150 | 1 pièce = 1 paire | | | 98,07 € | | | K1718.0700 | montage latéral | standard | 110 | 130 | 1 pièce = 1 paire | | | 109,03 € | | | K1718.0790 | montage latéral | standard | 100 | 100 | 1 pièce = 1 paire | | | 120,04 € | | | K1718.0900 | montage latéral | standard | 80 | 90 | 1 pièce = 1 paire | | | 201,09 € | | | K1718.1000 | montage latéral | standard | 70 | 80 | 1 pièce = 1 paire | | | 212,13 € | | | K1718.1100 | montage latéral | standard | 60 | 70 | 1 pièce = 1 paire | | | 223,19 € | |

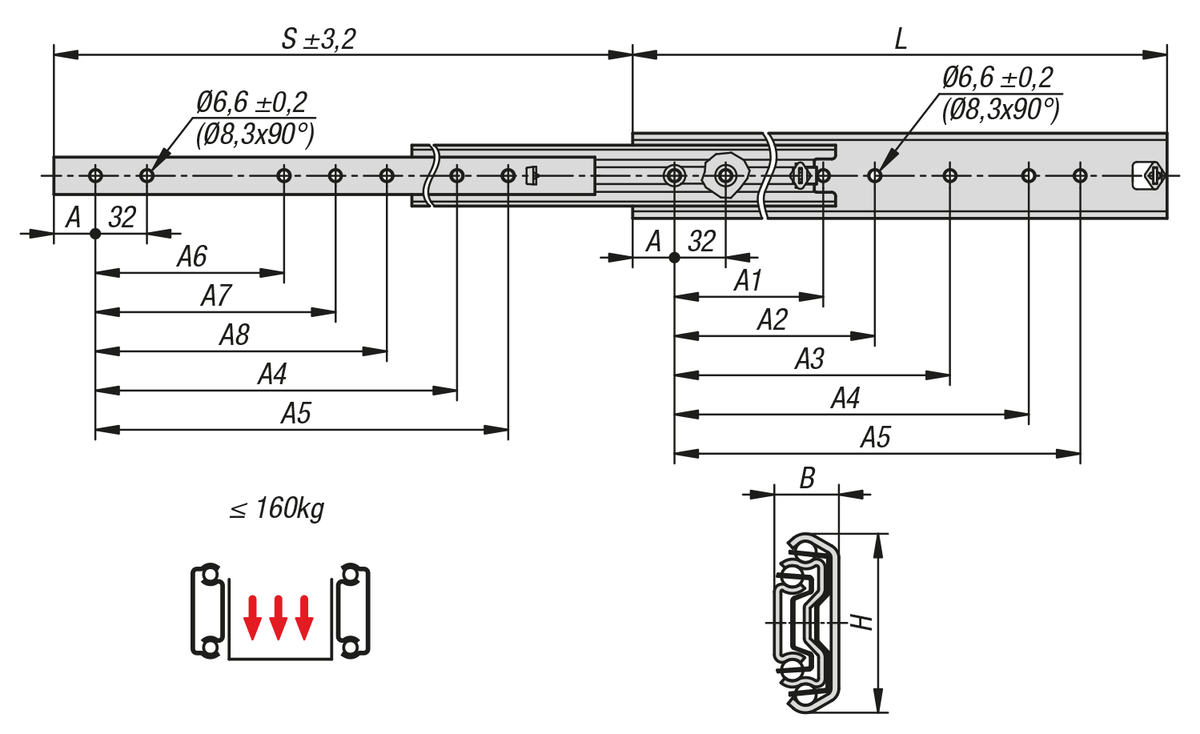

| Référence | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | B | H | Course
S | L | CAO | Acc. | Prix | Commander |
|---|
| K1718.0300 | 26 | - | - | - | 192 | 224 | - | - | - | 19,1 | 53,1 | 323,5 | 300 | | | 64,98 € | | | K1718.0350 | 26 | - | - | - | 224 | 256 | - | - | - | 19,1 | 53,1 | 373,5 | 350 | | | 70,46 € | | | K1718.0400 | 26 | - | 160 | 192 | 288 | 320 | 128 | 160 | - | 19,1 | 53,1 | 423,5 | 400 | | | 76,01 € | | | K1718.0450 | 26 | - | 160 | 192 | 320 | 352 | 128 | 160 | - | 19,1 | 53,1 | 473,5 | 450 | | | 81,37 € | | | K1718.0500 | 26 | - | 192 | 224 | 384 | 416 | 160 | 192 | - | 19,1 | 53,1 | 523,5 | 500 | | | 86,91 € | | | K1718.0550 | 26 | - | 192 | 224 | 416 | 448 | 160 | 192 | - | 19,1 | 53,1 | 573,5 | 550 | | | 92,51 € | | | K1718.0600 | 26 | - | 256 | 288 | 480 | 512 | 192 | 256 | - | 19,1 | 53,1 | 623,5 | 600 | | | 98,07 € | | | K1718.0700 | 26 | 288 | 320 | 544 | 576 | 608 | 256 | 288 | 544 | 19,1 | 53,1 | 723,5 | 700 | | | 109,03 € | | | K1718.0790 | 26 | - | 352 | 384 | 672 | 704 | 320 | 352 | 384 | 19,1 | 53,1 | 803,5 | 790 | | | 120,04 € | | | K1718.0900 | 26 | - | 448 | 480 | 768 | 800 | 352 | 384 | 416 | 19,1 | 53,1 | 923,5 | 900 | | | 201,09 € | | | K1718.1000 | 26 | 448 | 480 | 512 | 864 | 896 | 448 | 480 | - | 19,1 | 53,1 | 1023,5 | 1000 | | | 212,13 € | | | K1718.1100 | 26 | 448 | 544 | 576 | 992 | 1024 | 448 | 480 | 512 | 19,1 | 53,1 | 1123,5 | 1100 | | | 223,19 € | |
