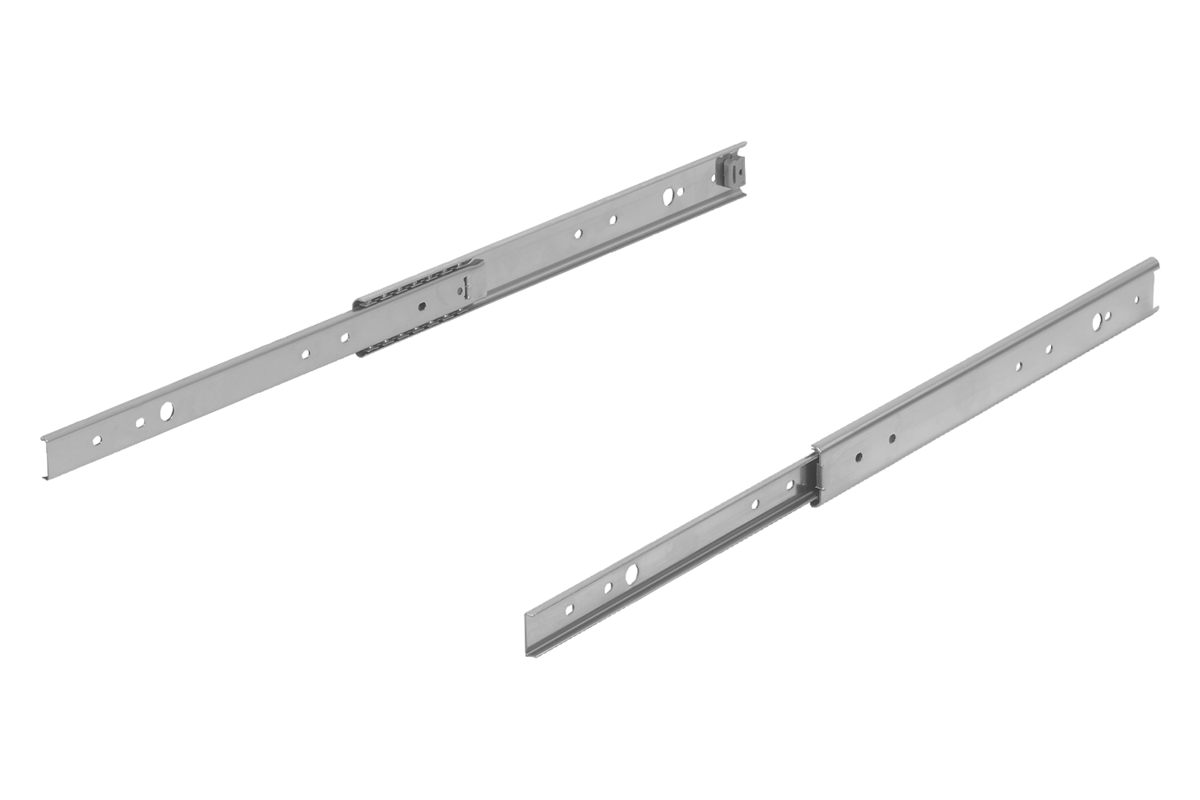

K1712Glissières télescopiques en inox pour montage latéral,... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Glissières en inox 1.4301.
Cages à billes en inox 1.4301.
Billes en inox 1.4034. Finition :Glissières polies.
Cages à billes polies.
Billes polies.Remarques concernant la commande :Vendues par paire.Nota :Pour les glissières télescopiques avec extension partielle, la course est inférieure à la longueur du rail. Enclenchement en position fermée.
La capacité de charge dynamique des glissières télescopiques indique la contrainte maximale d'une paire de glissières montées sur chant avec utilisation de l'intégralité de la course d'extension.
Les capacités de charge indiquées ont été déterminées avec un espacement des glissières de 450 mm et font référence à la valeur maximale pour 10 000 ou 80 000 cycles.
La capacité de charge est inférieure de 75 % en cas de montage à plat.
La hauteur de la tête des vis de fixation ne doit pas dépasser 2,5 mm, sinon il existe un risque de collision avec d'autres parties de la glissière.Avantages :Enclenchement en position fermée
Conviennent pour le montage à plat
Coulissage aiséCaractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Montage | Type de
produit | Portance
par paire
(80 000 cycles) kg | Portance par paire
(10 000 cycles) en kg | Type de conditionnement | CAO | Acc. | Prix | Commander |
|---|
| K1712.0300 | montage latéral | standard | 60 | 65 | 1 pièce = 1 paire |  | | 59,01 € | | | K1712.0350 | montage latéral | standard | 57 | 63 | 1 pièce = 1 paire | | | 62,40 € | | | K1712.0400 | montage latéral | standard | 54 | 59 | 1 pièce = 1 paire | | | 65,61 € | | | K1712.0450 | montage latéral | standard | 50 | 57 | 1 pièce = 1 paire | | | 68,37 € | | | K1712.0500 | montage latéral | standard | 47 | 53 | 1 pièce = 1 paire | | | 71,43 € | | | K1712.0550 | montage latéral | standard | 45 | 50 | 1 pièce = 1 paire | | | 74,61 € | | | K1712.0600 | montage latéral | standard | 43 | 46 | 1 pièce = 1 paire | | | 77,63 € | | | K1712.0650 | montage latéral | standard | 41 | 43 | 1 pièce = 1 paire | | | 80,50 € | | | K1712.0700 | montage latéral | standard | 40 | 42 | 1 pièce = 1 paire | | | 83,52 € | |

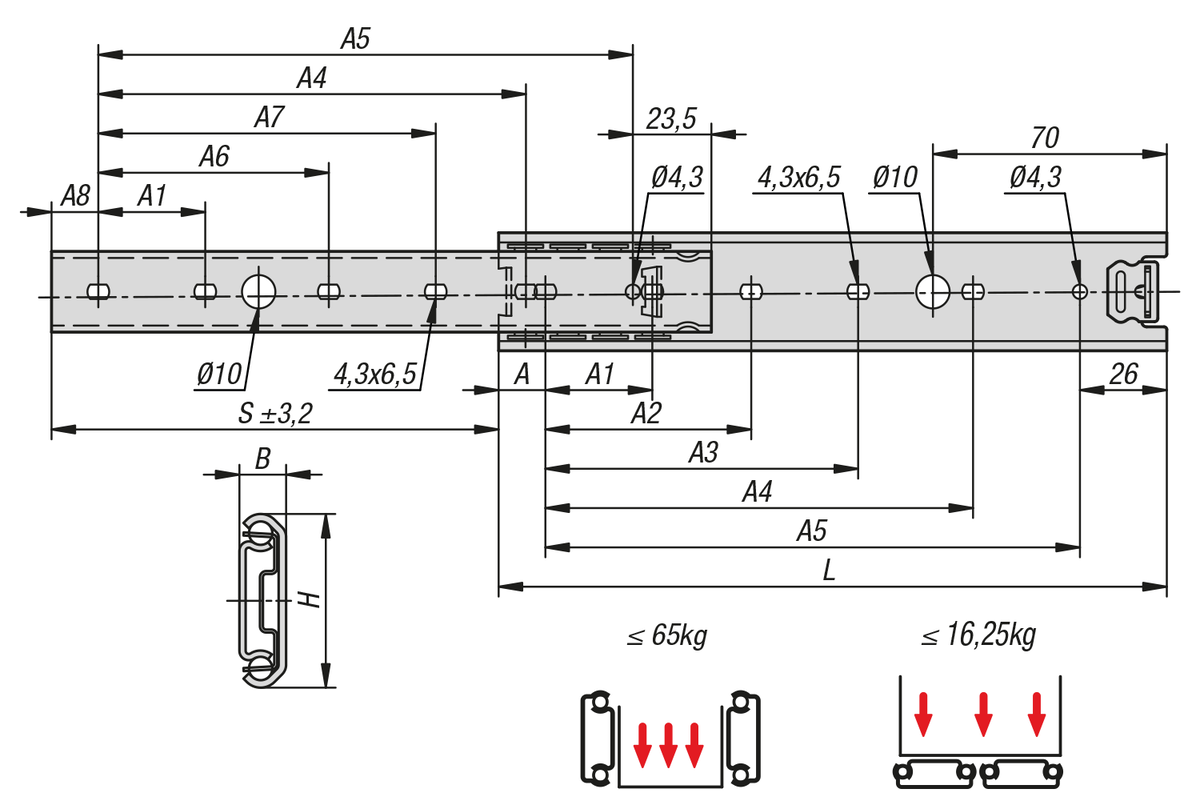

| Référence | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | B | H | Course
S | L | CAO | Acc. | Prix | Commander |
|---|
| K1712.0300 | 18 | 32 | - | - | 224 | 256 | 128 | 160 | 17,5 | 9,5 | 35,34 | 209 | 300 | | | 59,01 € | | | K1712.0350 | 36 | 32 | 160 | 192 | 256 | 288 | 160 | 192 | 35,5 | 9,5 | 35,34 | 245 | 350 | | | 62,40 € | | | K1712.0400 | 22 | 32 | 160 | 192 | 320 | 352 | 160 | 192 | 21,5 | 9,5 | 35,34 | 282 | 400 | | | 65,61 € | | | K1712.0450 | 8 | 32 | 224 | 256 | 384 | 416 | 224 | 256 | 7,5 | 9,5 | 35,34 | 320 | 450 | | | 68,37 € | | | K1712.0500 | 26 | 32 | 224 | 256 | 416 | 448 | 224 | 256 | 25,5 | 9,5 | 35,34 | 357 | 500 | | | 71,43 € | | | K1712.0550 | 12 | 32 | 288 | 320 | 480 | 512 | 288 | 320 | 11,5 | 9,5 | 35,34 | 394 | 550 | | | 74,61 € | | | K1712.0600 | 30 | 32 | 288 | 320 | 512 | 544 | 288 | 320 | 29,5 | 9,5 | 35,34 | 432 | 600 | | | 77,63 € | | | K1712.0650 | 16 | 32 | 352 | 384 | 576 | 608 | 352 | 384 | 15,5 | 9,5 | 35,34 | 469 | 650 | | | 80,50 € | | | K1712.0700 | 34 | 32 | 352 | 384 | 608 | 640 | 352 | 384 | 33,5 | 9,5 | 35,34 | 506 | 700 | | | 83,52 € | |
