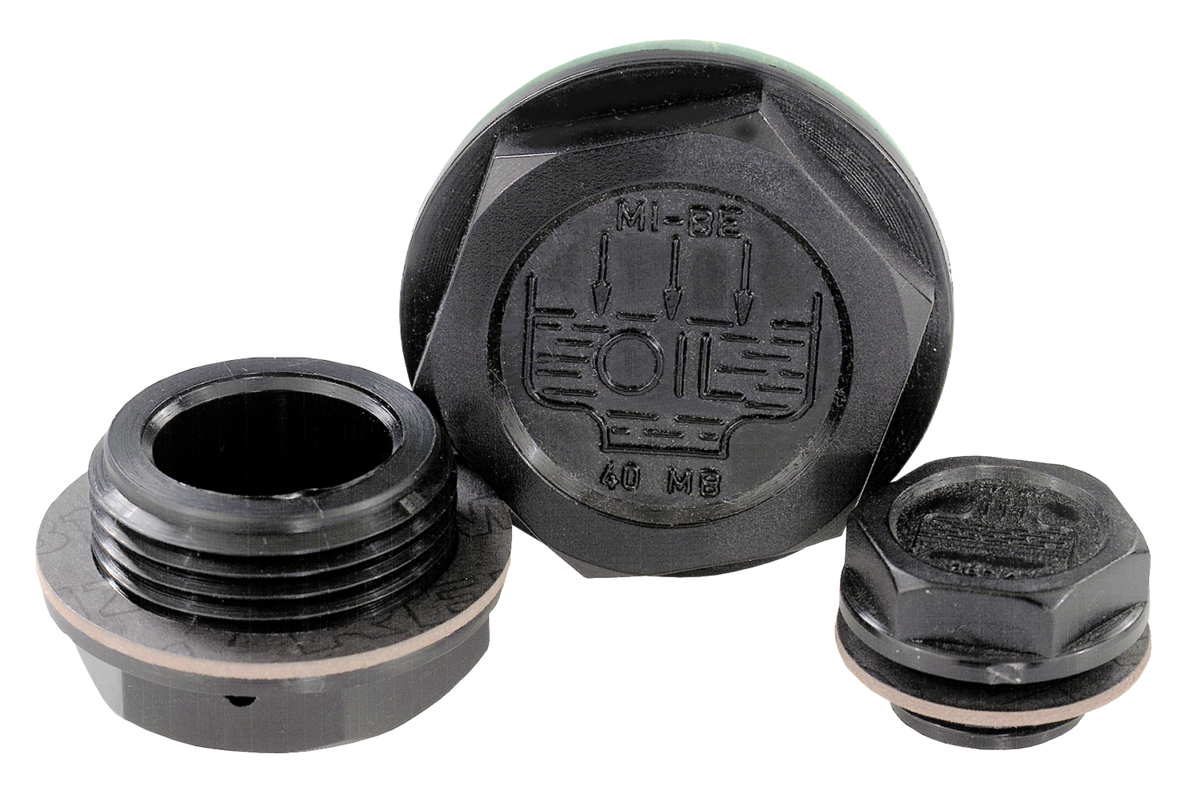

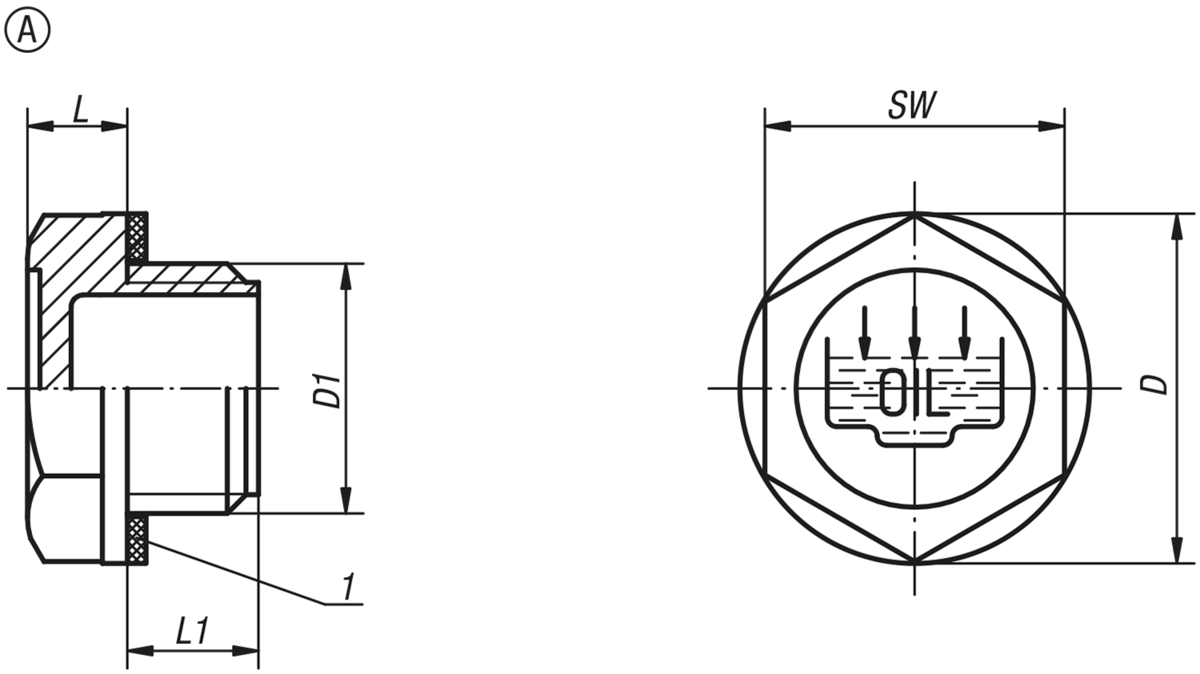

DescriptionMatière :Thermoplastique polyamide 66.Finition :Noir. Joint plat exempt d’amiante.Plage de température :Résistance à des températures jusqu’à 100 °C pour l'huile.Indication de dessin :Forme A : avec symbole remplissage

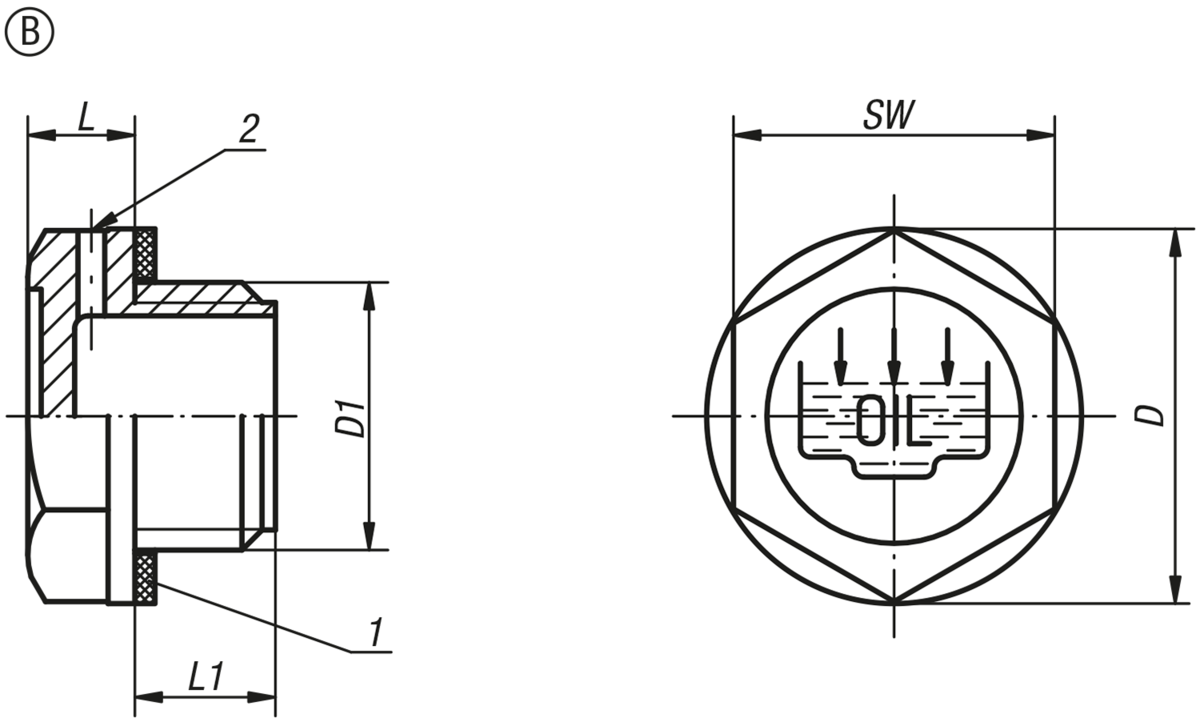

Forme B : avec symbole remplissage et évent

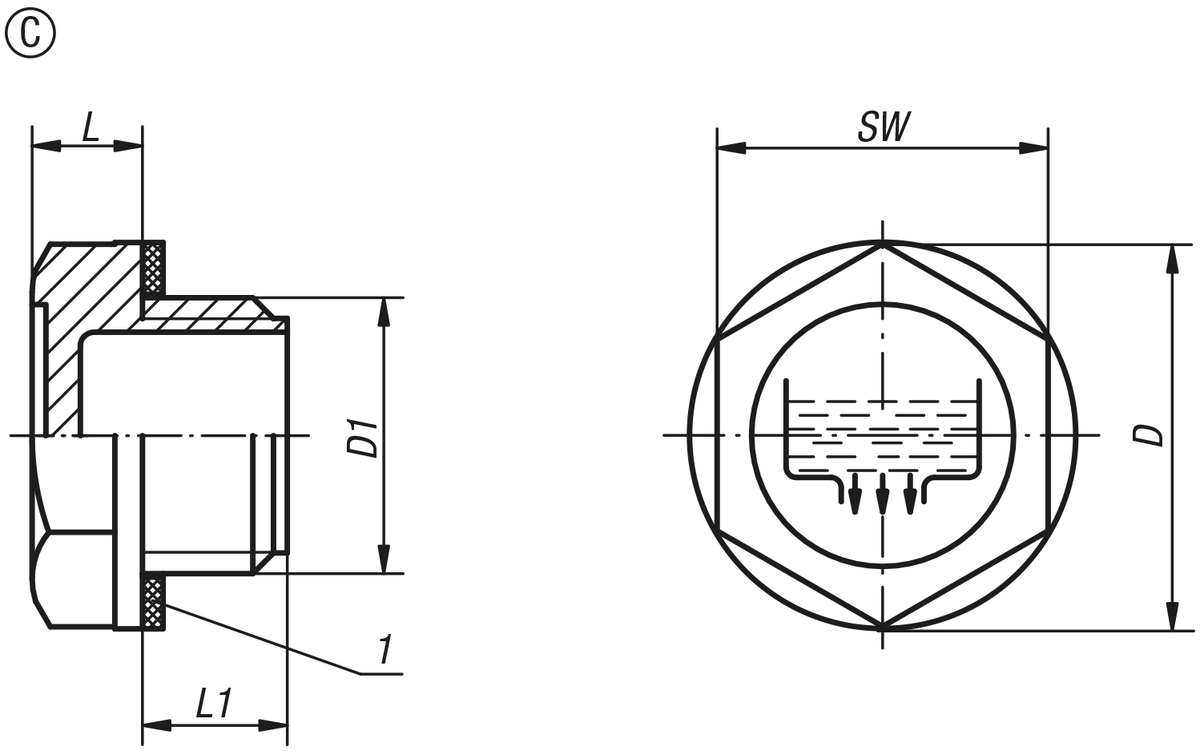

Forme C : avec symbole vidange
1) Joint plat
2) Event, forme B uniquement TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Bouchon fileté, forme A, avec symbole remplissage |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | D | D1 | L | L1 | SW | Couple
de serrage
max Nm | CAO | Acc. | Prix | Commander |
|---|
| K0454.119014 | A | 19,5 | G1/4 | 7 | 9 | 17 | 5 |  | | 0,41 € | | | K0454.122038 | A | 22 | G3/8 | 7,5 | 10 | 18 | 8 | | | 0,47 € | | | K0454.128012 | A | 28 | G1/2 | 7,5 | 11 | 24 | 9 | | | 0,53 € | | | K0454.134034 | A | 34 | G3/4 | 9 | 11 | 30 | 11 | | | 0,75 € | | | K0454.142100 | A | 42 | G1 | 10,5 | 12 | 35 | - | | | 1,06 € | | | K0454.151114 | A | 51 | G1 1/4 | 12 | 13,5 | 42 | - | | | 1,53 € | | | K0454.158112 | A | 58 | G1 1/2 | 10 | 14,5 | 50 | - | | | 1,74 € | | | K0454.174200 | A | 74 | G2 | 13,5 | 16 | 64 | - | | | 2,88 € | | | K0454.1191415 | A | 19,5 | M14X1,5 | 7 | 8 | 17 | 5 | | | 0,41 € | | | K0454.1211615 | A | 21 | M16X1,5 | 7,5 | 10 | 18 | 6 | | | 0,47 € | | | K0454.1261815 | A | 26 | M18X1,5 | 7,5 | 10 | 21 | 7 | | | 0,49 € | | | K0454.1282015 | A | 28 | M20X1,5 | 8 | 10 | 24 | 8 | | | 0,53 € | | | K0454.1282215 | A | 28 | M22X1,5 | 8 | 11 | 24 | 10 | | | 0,53 € | | | K0454.1524015 | A | 52 | M40X1,5 | 10 | 13 | 42 | - | | | 1,36 € | |
|
Bouchon fileté, forme B, avec symbole remplissage et évent |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | D | D1 | L | L1 | SW | Couple
de serrage
max Nm | CAO | Acc. | Prix | Commander |
|---|
| K0454.219014 | B | 19,5 | G1/4 | 7 | 9 | 17 | 5 | | | 0,45 € | | | K0454.222038 | B | 22 | G3/8 | 7,5 | 10 | 18 | 8 | | | 0,49 € | | | K0454.228012 | B | 28 | G1/2 | 7,5 | 11 | 24 | 9 | | | 0,57 € | | | K0454.234034 | B | 34 | G3/4 | 9 | 11 | 30 | 11 | | | 0,82 € | | | K0454.242100 | B | 42 | G1 | 10,5 | 12 | 35 | - | | | 1,09 € | | | K0454.251114 | B | 51 | G1 1/4 | 12 | 13,5 | 42 | - | | | 1,61 € | | | K0454.258112 | B | 58 | G1 1/2 | 10 | 14,5 | 50 | - | | | 2,03 € | | | K0454.274200 | B | 74 | G2 | 13,5 | 16 | 64 | - | | | 2,92 € | | | K0454.2191415 | B | 19,5 | M14X1,5 | 7 | 9 | 17 | 5 | | | 0,45 € | | | K0454.2211615 | B | 21 | M16X1,5 | 7,5 | 10 | 18 | 6 | | | 0,50 € | | | K0454.2261815 | B | 26 | M18X1,5 | 7,5 | 10 | 21 | 7 | | | 0,50 € | | | K0454.2282015 | B | 28 | M20X1,5 | 8 | 10 | 24 | 8 | | | 0,57 € | | | K0454.2282215 | B | 28 | M22X1,5 | 8 | 11 | 24 | 10 | | | 0,58 € | | | K0454.2524015 | B | 52 | M40X1,5 | 10 | 13 | 42 | - | | | 1,44 € | |
|
Sélection/filtre d'articles |
|
| Référence | Forme | D | D1 | L | L1 | SW | Couple
de serrage
max Nm | CAO | Acc. | Prix | Commander |
|---|
| K0454.319014 | C | 19,5 | G1/4 | 7 | 9 | 17 | 5 | | | 0,41 € | | | K0454.322038 | C | 22 | G3/8 | 7,5 | 10 | 18 | 8 | | | 0,47 € | | | K0454.328012 | C | 28 | G1/2 | 7,5 | 11 | 24 | 9 | | | 0,53 € | | | K0454.334034 | C | 34 | G3/4 | 9 | 11 | 30 | 11 | | | 0,75 € | | | K0454.342100 | C | 42 | G1 | 10,5 | 12 | 35 | - | | | 1,06 € | | | K0454.351114 | C | 51 | G1 1/4 | 12 | 13,5 | 42 | - | | | 1,53 € | | | K0454.358112 | C | 58 | G1 1/2 | 10 | 14,5 | 50 | - | | | 1,74 € | | | K0454.374200 | C | 74 | G2 | 13,5 | 16 | 64 | - | | | 2,88 € | | | K0454.3191415 | C | 19,5 | M14X1,5 | 7 | 9 | 17 | 5 | | | 0,41 € | | | K0454.3211615 | C | 21 | M16X1,5 | 7,5 | 10 | 18 | 6 | | | 0,47 € | | | K0454.3261815 | C | 26 | M18X1,5 | 7,5 | 10 | 21 | 7 | | | 0,49 € | | | K0454.3282015 | C | 28 | M20X1,5 | 8 | 10 | 24 | 8 | | | 0,53 € | | | K0454.3282215 | C | 28 | M22X1,5 | 8 | 11 | 24 | 10 | | | 0,53 € | | | K0454.3524015 | C | 52 | M40X1,5 | 10 | 13 | 42 | - | | | 1,36 € | |
|
