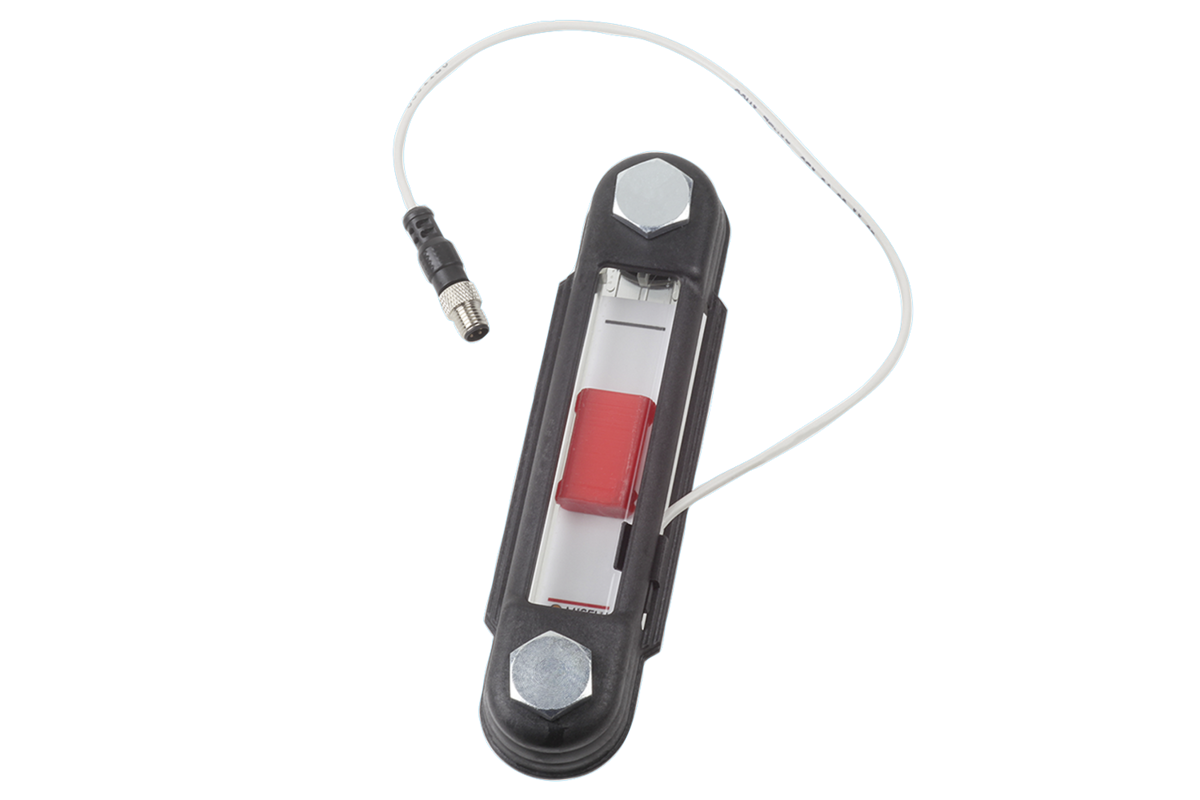

Indicateur de niveau d'huile avec contrôle électrique du niveau d'huile
K1425

Indicateur de niveau d'huile avec contrôle électrique du niveau...

retour

Description de l'article/illustrations du produit

DescriptionMatière :Corps en thermoplastique polyamide renforcé de fibre de verre.
Regard en thermoplastique polyamide.
Joint torique et joint plat en caoutchouc (NBR).
Réflecteur en plastique PVC.
Flotteur en plastique.
Vis et écrou hexagonal en acier.
Finition :Corps noir.
Regard transparent, haute résistance mécanique, inaltérable.
Réflecteur blanc.
Flotteur rouge, avec élément magnétique.
Vis et écrou hexagonal zingués.
Nota :Grâce à l'indicateur de niveau d'huile, le niveau de remplissage peut non seulement être indiqué visuellement, mais il peut également être détecté par un interrupteur REED. Si l'élément flottant atteint la valeur minimale définie après la fermeture du circuit, un signal électrique est émis.
Le capteur est situé sur le corps et peut être réglé en hauteur en fonction des exigences de contrôle du niveau. La valeur minimale se situe à environ 35 mm du centre de la vis de fixation inférieure.
L'interrupteur Reed est par défaut équipé d'un contact à fermeture (NO).
Le regard est constitué de deux composants transparents, qui sont soudés par ultrasons après assemblage. Ceci assure une étanchéité de tout le corps.
La pression maximale est de 1 bar. Le couple de serrage maximal des vis de fixation est de 5 Nm.
Le regard présente une bonne résistance mécanique et est compatible avec les huiles minérales, l'essence, les lubrifiants, le pétrole, les solvants et la plupart des agents chimiques. Il convient d'éviter tout contact avec des solutions alcooliques et de l'eau chaude.

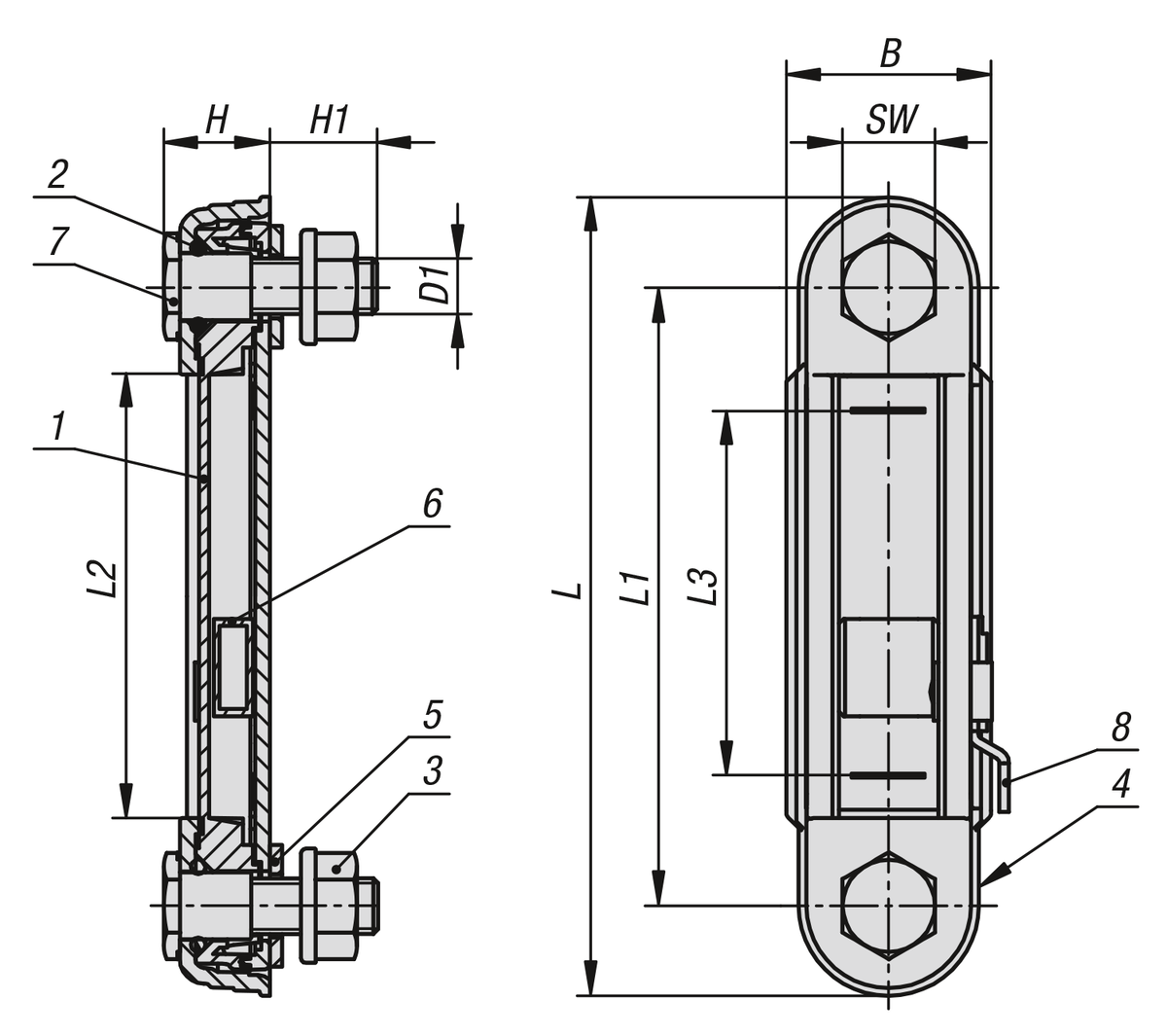

Plage de température :Température de service maximale : 75 °C.Montage :La fixation de l'indicateur de niveau d'huile s'effectue à l'aide de deux taraudages M12 ou bien de deux perçages Ø 12,2 mm (± 0,2 mm) avec des écrous à collerette. Entraxe pour les alésages de fixation = L1 ± 0,3.Fonction :Le niveau d'huile est mesuré par l'intermédiaire d'un élément flottant doté d'un aimant, qui active le contact électrique lorsque l'interrupteur de niveau REED est atteint. Si le niveau d'huile descend en dessous d'un certain niveau, une impulsion électrique peut ainsi être émise.À noter :De forts champs magnétiques perturbent le fonctionnement.Indication de dessin :
1) Regard
2) Joint torique
3) Écrou à collerette M12
4) Corps
5) Joint plat
6) Flotteur avec aimant
7) Vis creuse M12
8) Interrupteur Reed
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K1425 Indicateur de niveau d'huile avec contrôle électrique du niveau d'huile 171 kB
 Informations techniques indicateur de niveau d'huile 78,8 kB

Dessins

Indicateur de niveau d'huile avec contrôle électrique du niveau d'huile

Sélection/filtre d'articles

RéférenceBD1

HH1LL1L2L3SWNombre de
vis de fixation
CAOAcc.PrixCommander
K1425.1271242M1221211641279175192 82,49 €
