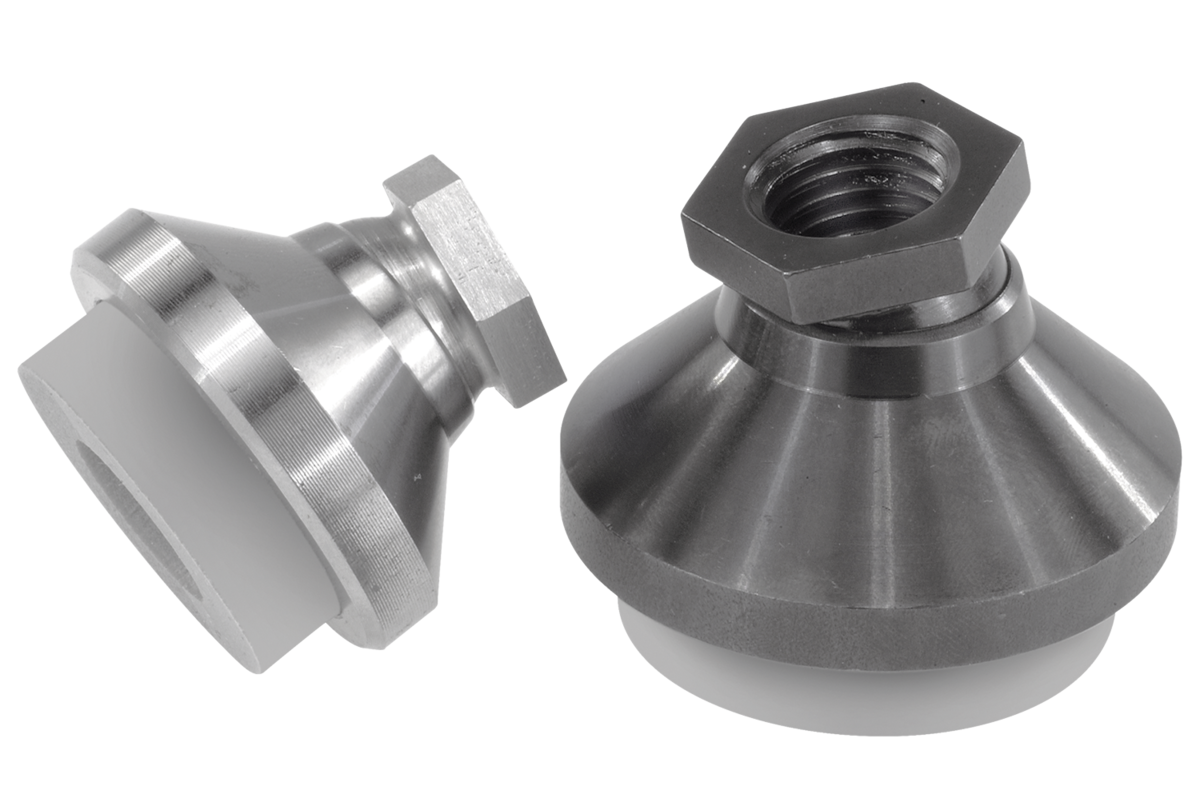

K0420Pied large à rotule avec amortisseur de vibrations |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Finition acier :
Patin en acier, Rotule en acier de décolletage.
Finition Inox :
Patin et rotule en Inox.
Amortisseur : élastomère (Sylomer V12).Finition :Finition acier :
rotule trempée et brunie, patin bruni.
Finition Inox :
poli.
Amortisseur : gris, collé et anti-dérapant.
Résiste à des températures de -30 °C à +70 °C.Nota :Les valeurs de charge admissible indiquées au tableau constituent une recommandation de charge statique permanente jusqu’à laquelle l‘élément d‘amortissement peut être utilisé sans problème. Cette charge statique correspond à une charge surfacique de 0,4 N/mm², à laquelle le matériau atteint sa performance optimale en terme d‘amortissement. Dans ce calcul, il a été tenu compte du fait que les charges dynamiques l‘exposent à des pressions pouvant aller jusqu’à 0,6 N/mm². La plaque antidérapante (amortisseur) absorbe les vibrations et empêche ainsi efficacement le déplacement de l’embase de pied articulé.
Pied large à rotule (sans amortisseur de vibrations) : voir K0395.Indication de dessin :Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
Référence
| Matière
du corps
de base | D | D1 | D3 | H | H1 | H2 | H3
(pour une pression de
0 / 0,4 / 0,6 N/mm²) | T | SW | Charge
max. en kN | CAO | Acc. | Prix | Commander |
|---|
| K0420.110 | acier | 32 | M10 | 30,5 | 30 | 22 | 5 | 8 / 6,8 / 5,9 | 10 | 17 | 0,212 |  | | 11,09 € | | | K0420.112 | acier | 40 | M12 | 30,5 | 34 | 26 | 6 | 8 / 6,8 / 5,9 | 12 | 19 | 0,212 | | | 12,40 € | | | K0420.116 | acier | 50 | M16 | 40,5 | 40 | 32 | 7 | 8 / 6,8 / 5,9 | 14 | 24 | 0,435 | | | 15,23 € | | | K0420.120 | acier | 60 | M20 | 50 | 50 | 42 | 8 | 8 / 6,8 / 5,9 | 18 | 30 | 0,705 | | | 19,76 € | | | K0420.310 | acier inoxydable | 32 | M10 | 30,5 | 30 | 22 | 5 | 8 / 6,8 / 5,9 | 10 | 17 | 0,212 | | | 13,16 € | | | K0420.312 | acier inoxydable | 40 | M12 | 30,5 | 34 | 26 | 6 | 8 / 6,8 / 5,9 | 12 | 19 | 0,212 | | | 15,04 € | | | K0420.316 | acier inoxydable | 50 | M16 | 40,5 | 40 | 32 | 7 | 8 / 6,8 / 5,9 | 14 | 24 | 0,435 | | | 17,83 € | | | K0420.320 | acier inoxydable | 60 | M20 | 50 | 50 | 42 | 8 | 8 / 6,8 / 5,9 | 18 | 30 | 0,705 | | | 22,80 € | |
