K1495Doigt d'indexage avec capteur d'état |
retour |
|
|
DescriptionDescription du produit :Les doigts d’indexage sont utilisés lorsqu'il faut éviter tout déplacement de la position d'arrêt sous l'effet de forces transversales.
Par exemple pour le verrouillage de la longueur et de la hauteur ainsi que le verrouillage de la position dans la construction de machines, d'appareils, de meubles et de véhicules spéciaux.

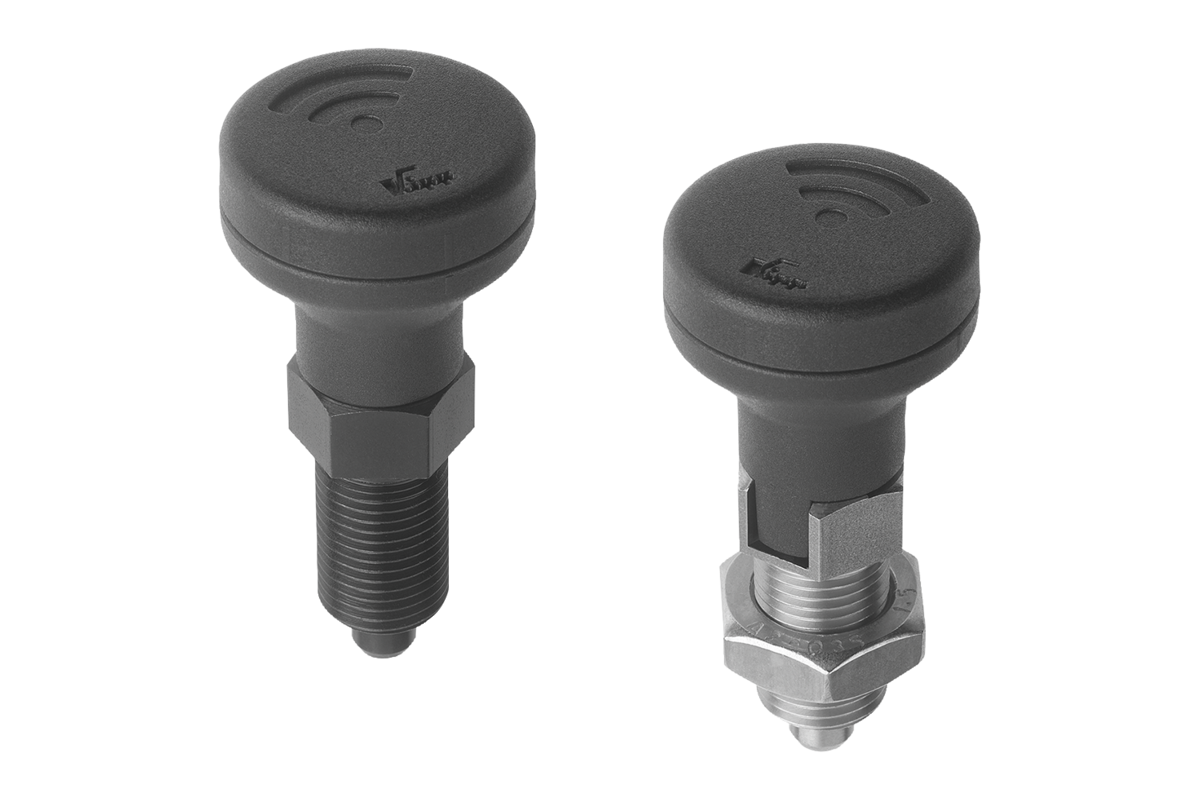

Avec les doigts d'indexage avec capteur d'état, l'état d'actionnement peut être enregistré et traité électroniquement.

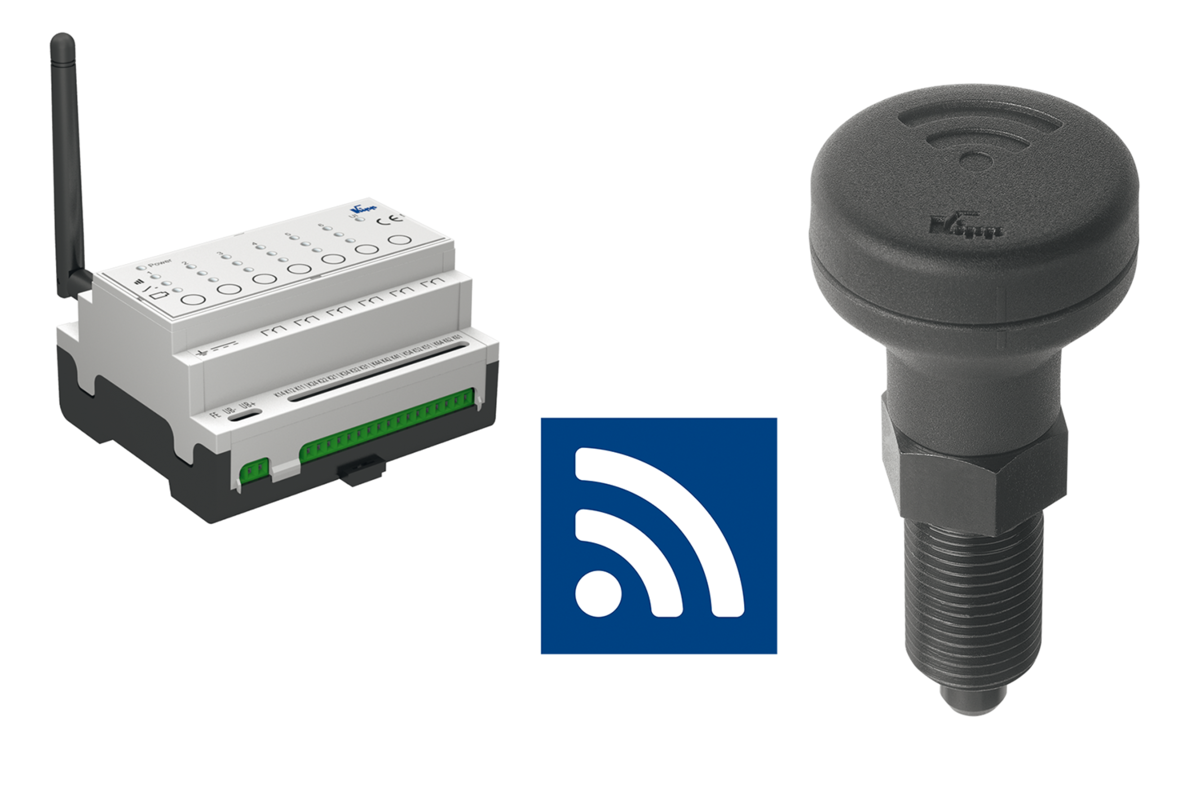

L'état d'actionnement est transmis sans fil par Bluetooth à un appareil mobile ou à la passerelle K1494.
L'association des doigts d'indexage avec capteur d'état et de la passerelle est utilisée pour le traitement ultérieur du signal, par exemple dans une commande de machine.
L'alimentation en énergie du doigt d'indexage est assurée par une pile bouton intégrée, qui peut être remplacée si besoin.Matière :Finition acier :
Douille filetée et doigt d'arrêt en acier de décolletage.
Finition Inox :
Doigt d'arrêt traité :
Douille filetée 1.4305.
Doigt d'arrêt 1.4034.
Doigt d'arrêt non traité :
Douille filetée 1.4305.
Doigt d'arrêt 1.4305.
Bouton champignon et couvercle en thermoplastique.Finition :Version acier :
Douille filetée brunie.
Doigt d'arrêt trempé, rectifié et bruni.
Version Inox :
Douille filetée polie.
Doigt d'indexage trempé, rectifié et poli.
Doigt d'arrêt non trempé, rectifié et poli.
Bouton champignon gris foncé.
Couvercle gris translucide.Données techniques :Voir informations techniques.Utilisation :Les doigts d'indexage avec capteur d'état permettent à l'utilisateur une maîtrise des processus qui dépend de l'actionnement. Il lui permet également de s'assurer que le doigt d'arrêt se trouve dans l'état d'actionnement souhaité.Avantages :Transmission sans fil de l'état d'actionnement.
Élimination des câblages complexes.
La gestion intelligente de la pile permet une durée de vie longue.

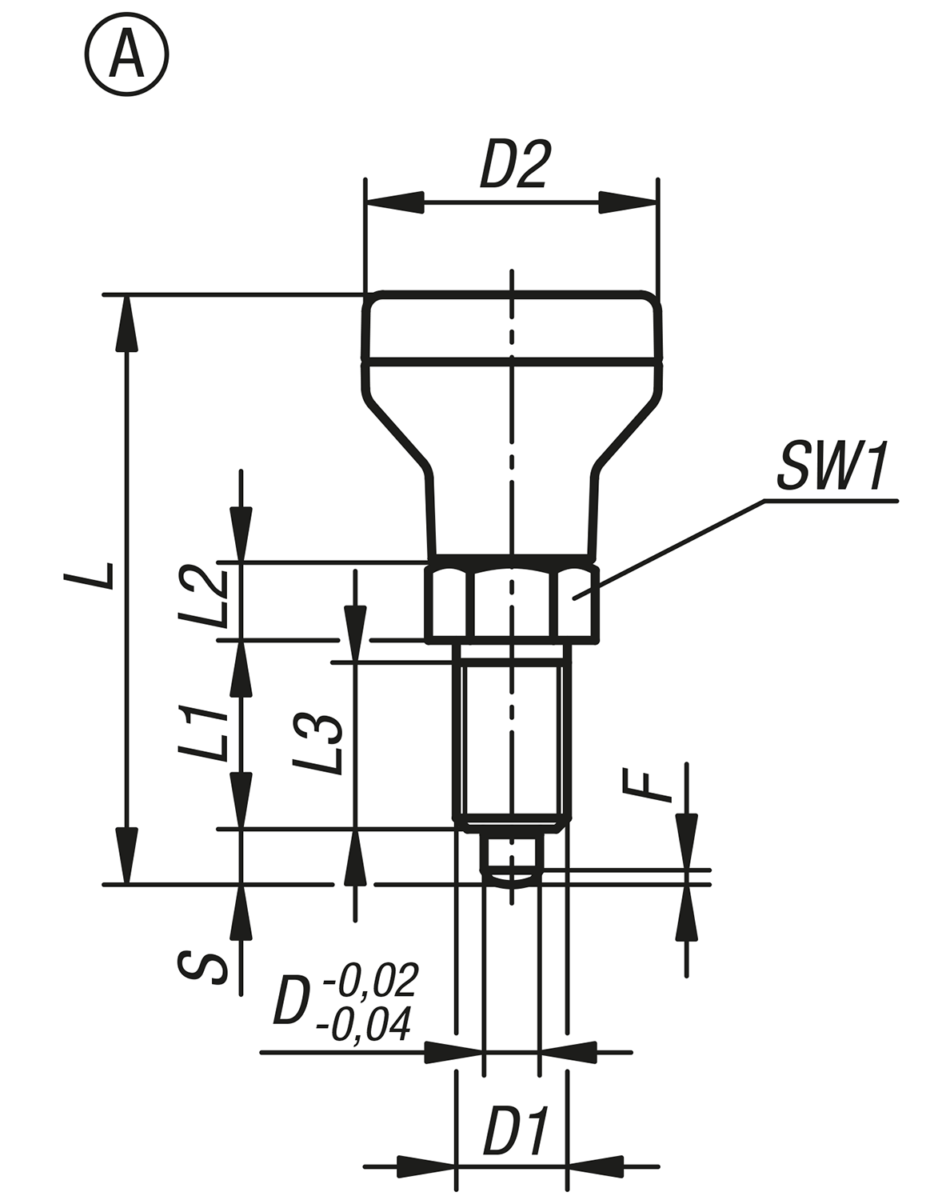

Pas de contours gênants.Accessoires :Passerelle K1494Sécurité :Les doigts d'indexage avec capteur d'état ne sont pas destinés à protéger les personnes.Indication de dessin :Forme A:sans encoche d’arrêt, sans contre-écrou
Forme B:sans encoche d’arrêt, avec contre-écrou

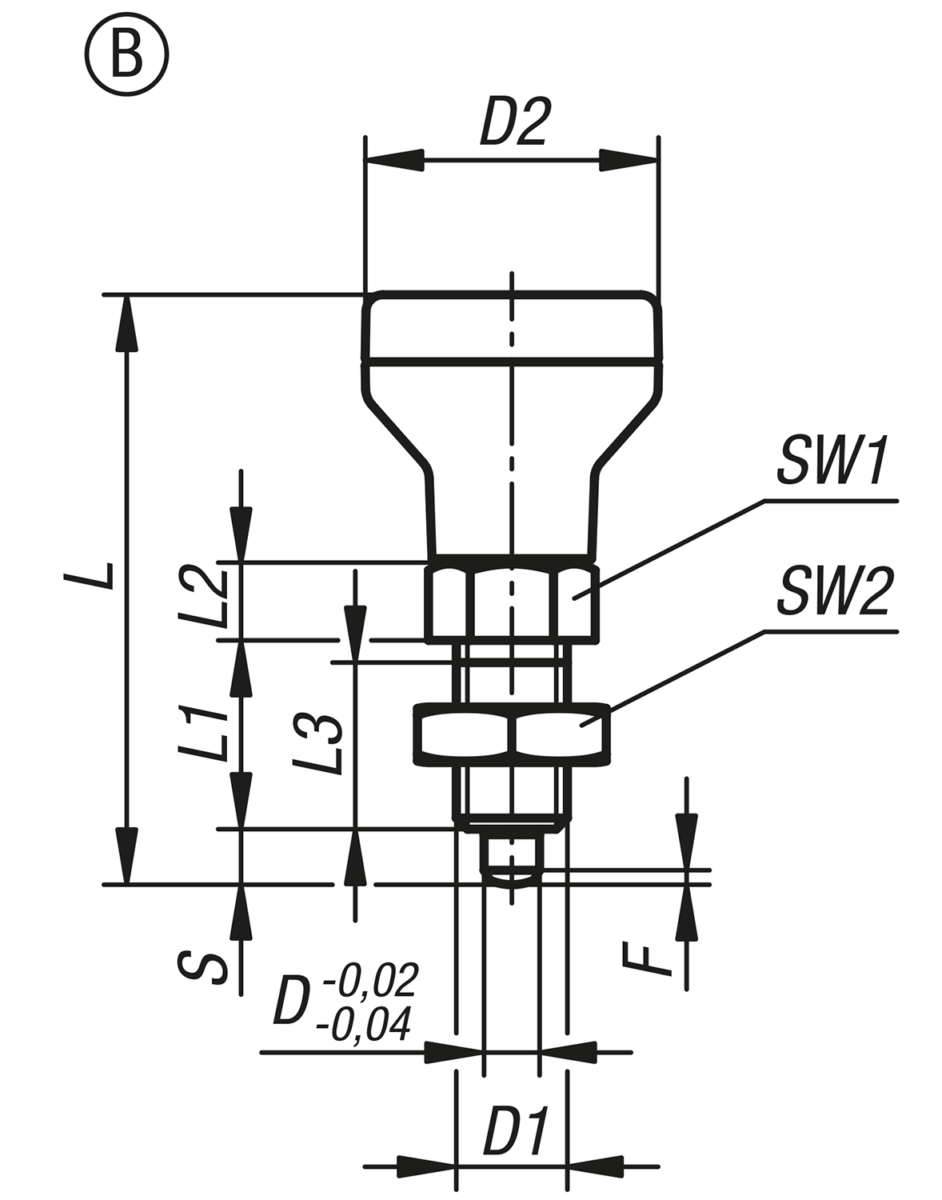

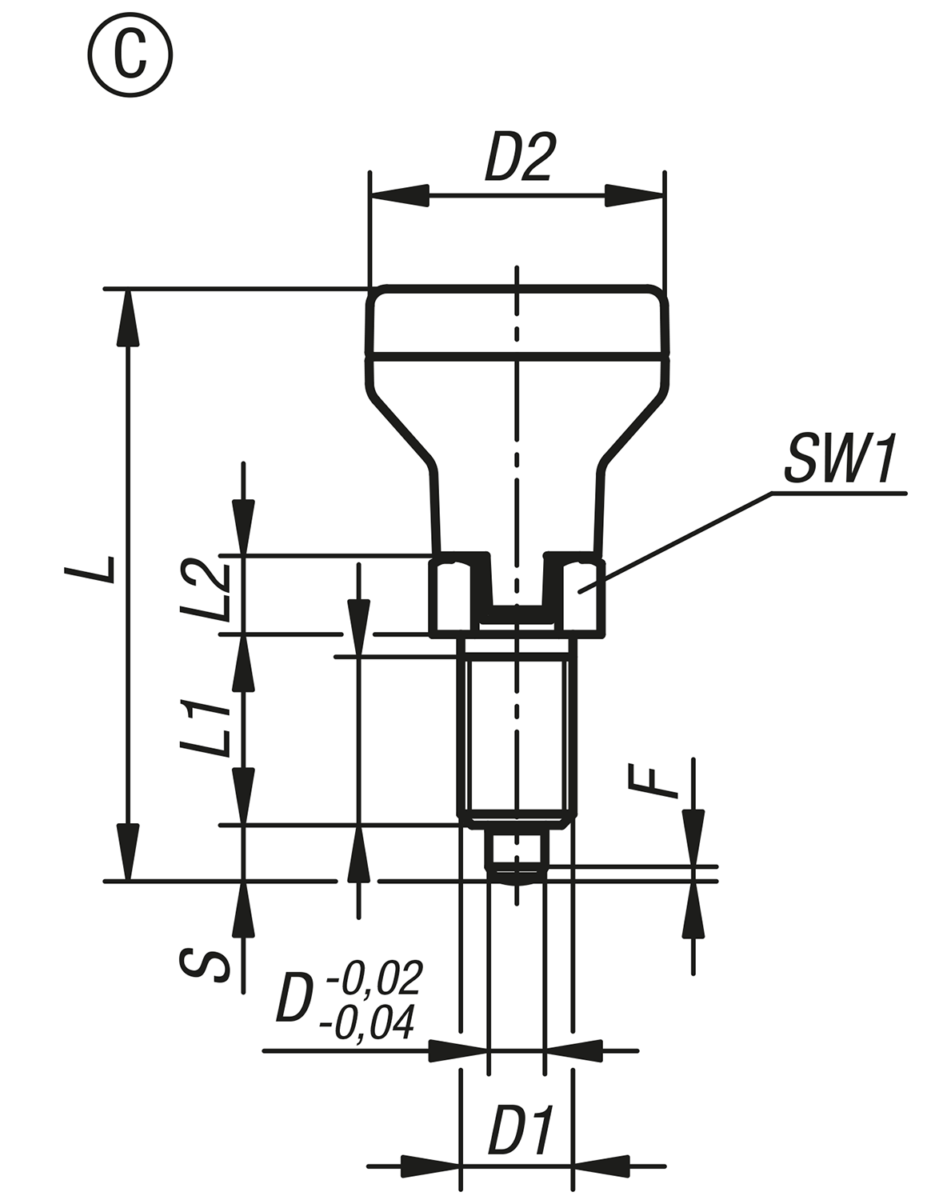

Forme C:avec encoche d'arrêt, sans contre-écrou

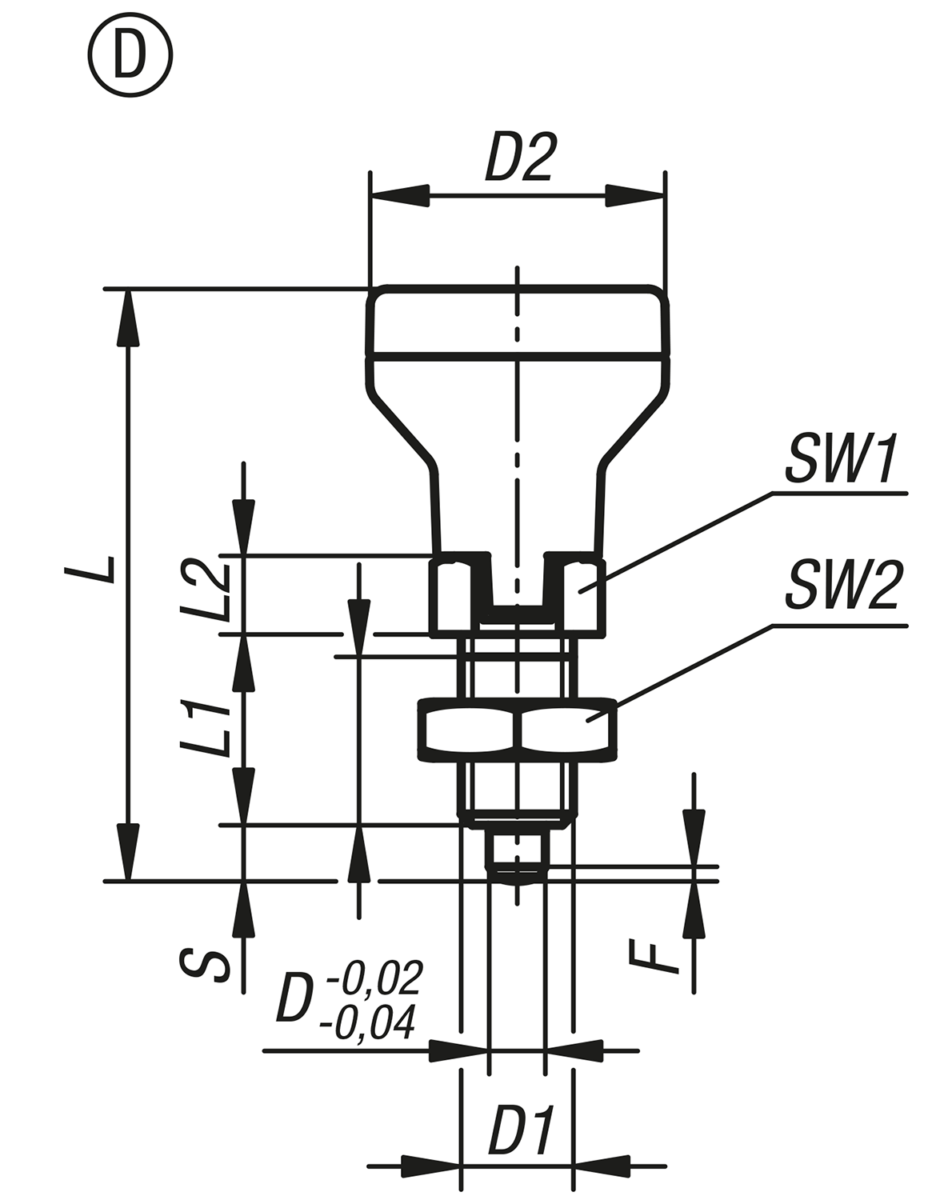

Forme D:avec encoche d'arrêt, avec contre-écrou TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Surface
corps | D
| D1 | D2 | Course
S | L | L1 | L2 | L3 | SW1 | F x 30° | Course
S | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | CAO | Acc. | Prix | Commander |
|---|
| K1495.1105 | A | acier | traitée | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 |  | | 109,65 € | | | K1495.1206 | A | acier | traitée | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | 110,78 € | | | K1495.1308 | A | acier | traitée | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | 111,90 € | | | K1495.1410 | A | acier | traitée | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | 115,25 € | | | K1495.1412 | A | acier | traitée | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | 117,49 € | | | K1495.01105 | A | acier inoxydable | traitée | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 | | | 116,37 € | | | K1495.01206 | A | acier inoxydable | traitée | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | 117,49 € | | | K1495.01308 | A | acier inoxydable | traitée | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | 120,84 € | | | K1495.01410 | A | acier inoxydable | traitée | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | 123,09 € | | | K1495.01412 | A | acier inoxydable | traitée | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | 125,33 € | | | K1495.11105 | A | acier inoxydable | non traité | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 | | | 116,37 € | | | K1495.11206 | A | acier inoxydable | non traité | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | 117,49 € | | | K1495.11308 | A | acier inoxydable | non traité | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | 120,84 € | | | K1495.11410 | A | acier inoxydable | non traité | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | 123,09 € | | | K1495.11412 | A | acier inoxydable | non traité | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | 125,33 € | |
|
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Surface
corps | D
| D1 | D2 | Course
S | L | L1 | L2 | L3 | SW1 | SW2 | F x 30° | Course
S | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | CAO | Acc. | Prix | Commander |
|---|
| K1495.2105 | B | acier | traitée | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | 109,65 € | | | K1495.2206 | B | acier | traitée | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | 110,78 € | | | K1495.2308 | B | acier | traitée | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | 111,90 € | | | K1495.2410 | B | acier | traitée | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | 115,25 € | | | K1495.2412 | B | acier | traitée | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | 117,49 € | | | K1495.02105 | B | acier inoxydable | traitée | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | 116,37 € | | | K1495.02206 | B | acier inoxydable | traitée | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | 117,49 € | | | K1495.02308 | B | acier inoxydable | traitée | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | 120,84 € | | | K1495.02410 | B | acier inoxydable | traitée | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | 123,09 € | | | K1495.02412 | B | acier inoxydable | traitée | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | 125,33 € | | | K1495.12105 | B | acier inoxydable | non traité | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | 116,37 € | | | K1495.12206 | B | acier inoxydable | non traité | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | 117,49 € | | | K1495.12308 | B | acier inoxydable | non traité | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | 120,84 € | | | K1495.12410 | B | acier inoxydable | non traité | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | 123,09 € | | | K1495.12412 | B | acier inoxydable | non traité | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | 125,33 € | |
|
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Surface
corps | D
| D1 | D2 | Course
S | L | L1 | L2 | L3 | SW1 | F x 30° | Course
S | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | CAO | Acc. | Prix | Commander |
|---|
| K1495.3105 | C | acier | traitée | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 | | | 113,02 € | | | K1495.3206 | C | acier | traitée | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | 114,14 € | | | K1495.3308 | C | acier | traitée | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | 115,25 € | | | K1495.3410 | C | acier | traitée | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | 118,61 € | | | K1495.3412 | C | acier | traitée | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | 120,84 € | | | K1495.03105 | C | acier inoxydable | traitée | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 | | | 119,73 € | | | K1495.03206 | C | acier inoxydable | traitée | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | 120,84 € | | | K1495.03308 | C | acier inoxydable | traitée | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | 124,21 € | | | K1495.03410 | C | acier inoxydable | traitée | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | 126,44 € | | | K1495.03412 | C | acier inoxydable | traitée | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | 128,68 € | | | K1495.13105 | C | acier inoxydable | non traité | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 | | | 119,73 € | | | K1495.13206 | C | acier inoxydable | non traité | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | 120,84 € | | | K1495.13308 | C | acier inoxydable | non traité | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | 124,21 € | | | K1495.13410 | C | acier inoxydable | non traité | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | 126,44 € | | | K1495.13412 | C | acier inoxydable | non traité | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | 128,68 € | |
|
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Surface
corps | D
| D1 | D2 | Course
S | L | L1 | L2 | L3 | SW1 | SW2 | F x 30° | Course
S | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | CAO | Acc. | Prix | Commander |
|---|
| K1495.4105 | D | acier | traitée | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | 113,02 € | | | K1495.4206 | D | acier | traitée | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | 114,14 € | | | K1495.4308 | D | acier | traitée | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | 115,25 € | | | K1495.4410 | D | acier | traitée | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | 118,61 € | | | K1495.4412 | D | acier | traitée | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | 120,84 € | | | K1495.04105 | D | acier inoxydable | traitée | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | 119,73 € | | | K1495.04206 | D | acier inoxydable | traitée | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | 120,84 € | | | K1495.04308 | D | acier inoxydable | traitée | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | 124,21 € | | | K1495.04410 | D | acier inoxydable | traitée | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | 126,44 € | | | K1495.04412 | D | acier inoxydable | traitée | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | 128,68 € | | | K1495.14105 | D | acier inoxydable | non traité | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | 119,73 € | | | K1495.14206 | D | acier inoxydable | non traité | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | 120,84 € | | | K1495.14308 | D | acier inoxydable | non traité | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | 124,21 € | | | K1495.14410 | D | acier inoxydable | non traité | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | 126,44 € | | | K1495.14412 | D | acier inoxydable | non traité | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | 128,68 € | |
|
