Douilles de positionnement en acier ou en inox avec capteur d'état
K1839

Douilles de positionnement en acier ou en inox avec capteur...

retour

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles
DescriptionDescription du produit :Les douilles de positionnement constituent un point d'appui pour les éléments de commande et de verrouillage en forme de boulon, dans lequel ces derniers peuvent s'enclencher de manière sûre et précise.

Les douilles de positionnement avec capteur d'état comportent un capteur réglable de manière variable sur la douille. Celui-ci permet de vérifier électroniquement si un boulon se trouve ou non dans la douille de positionnement.
En cas d'utilisation de plusieurs douilles, on peut déterminer dans laquelle se trouve l'élément de commande ou de verrouillage.
Matière :Douille de positionnement en acier ou en inox 1.4034.
Capteur en inox.
Écrou de bridage en laiton.
Finition :Douille de positionnement :
acier trempé et bruni.
Inox trempé et poli.

Capteur poli.
Écrou de bridage nickelé.
Nota :Adaptée aux supports K0638.
Capteur d'état et écrou de bridage livrés non montés.
Couple de serrage maximal de l'écrou de bridage : 1,2 Nm.
Données techniques :Capteur inductif :
Circuit de sortie : PNP contact à fermeture (NO)
Tension de service : 10 - 30 V CC
Intensité de service : <100 mA
Distance de commutation : 1 mm
Fréquence de commutation : <3 500 Hz
Résistance aux courts-circuits : oui
Protection contre les inversions de polarité : oui
Indice de protection : IP 67
Type de raccordement : PVC câble de 2 m
Plage de température : -25 °C - +70 °C
Homologation : CE, c-UL-us, EAC
Utilisation :Les douilles de positionnement associées à un capteur d'état permettent un contrôle des processus dépendant de l'actionnement. Elles permettent également de s'assurer que l'élément de commande ou de verrouillage se trouve à l'endroit souhaité.
Par exemple lors de l'ajustement de format sur les machines de conditionnement.
Montage :Le capteur est fixé et ajusté axialement sur la douille à l'aide de l'écrou de bridage. Le capteur est finalement fixé en serrant l'écrou de bridage.

La procédure détaillée est décrite dans les instructions de montage.
Sécurité :Les douilles de positionnement avec capteur d'état ne sont pas destinées à protéger les personnes.Indication de dessin :
Forme A : filetage continu
Forme B : avec filetage et embase
Forme C : avec filetage et cône d'approche
Forme D : lisse

1) LED

BN = Marron
BK = Noir
BU = Bleu
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K1839 Douilles de positionnement en acier ou en inox avec capteur d'état 490 kB
 Instructions de montage 57,4 kB

Dessins (aperçu complet)

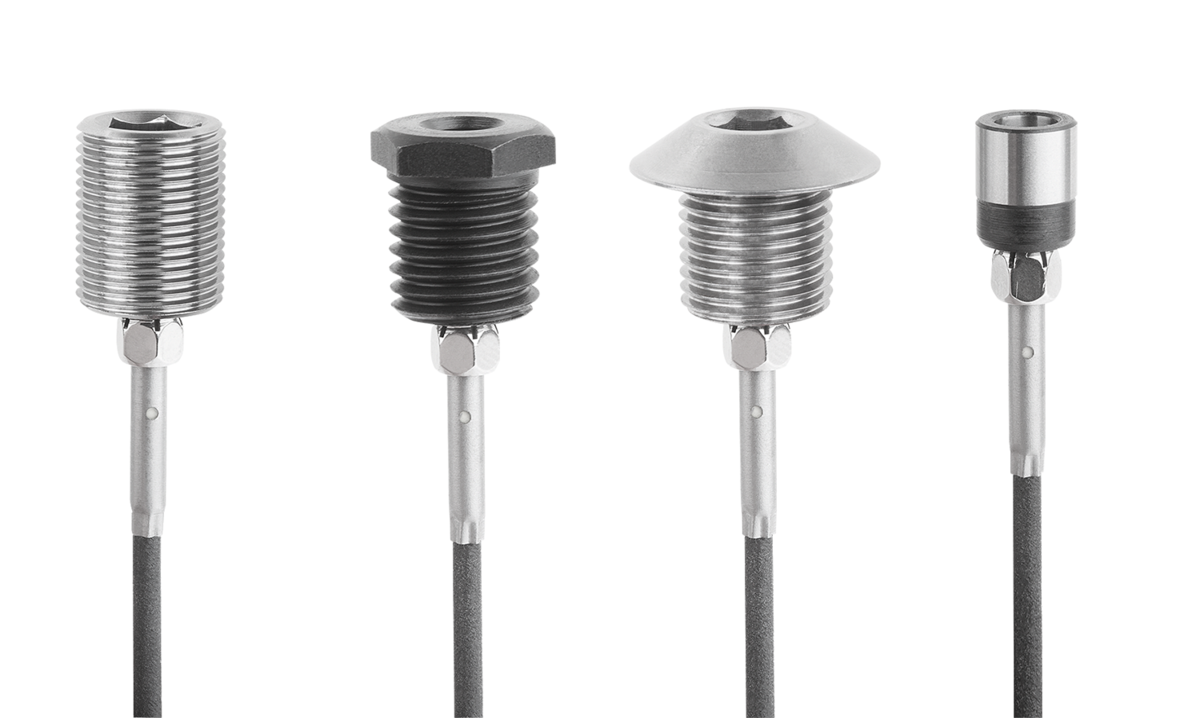

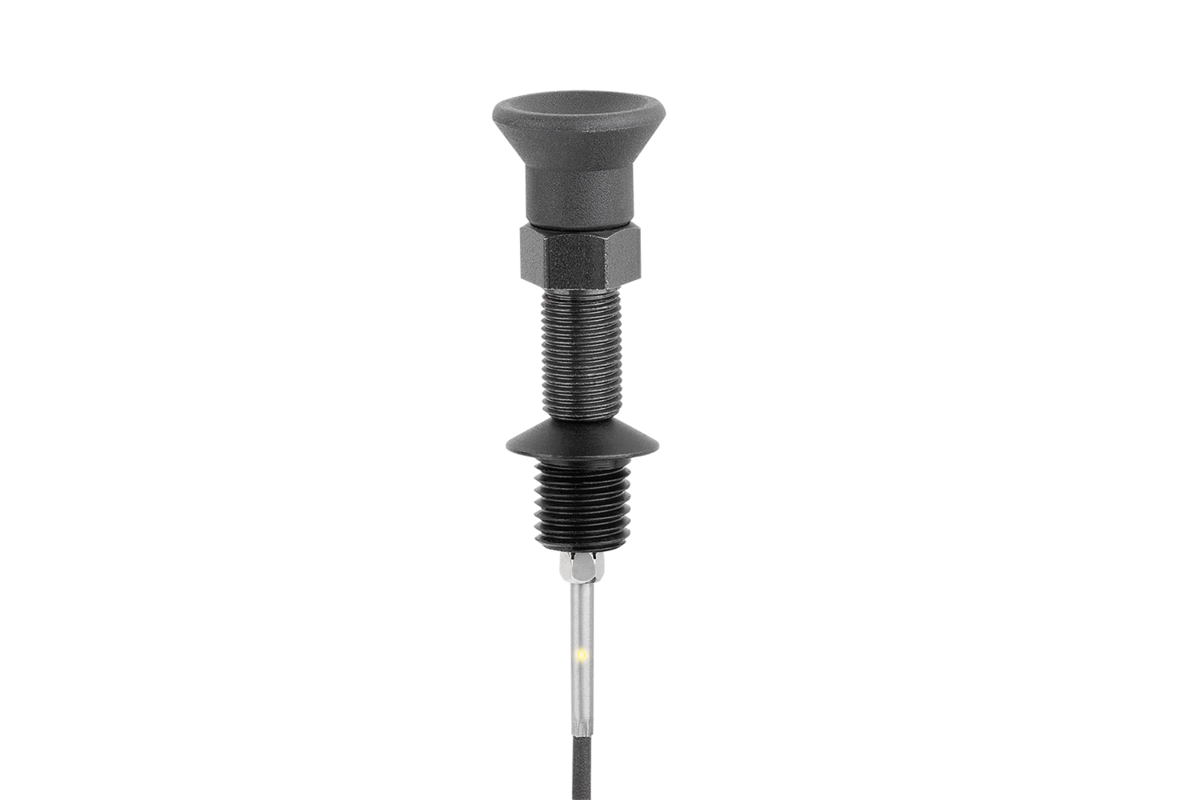

Douilles de positionnement en acier ou en inox avec capteur d'état

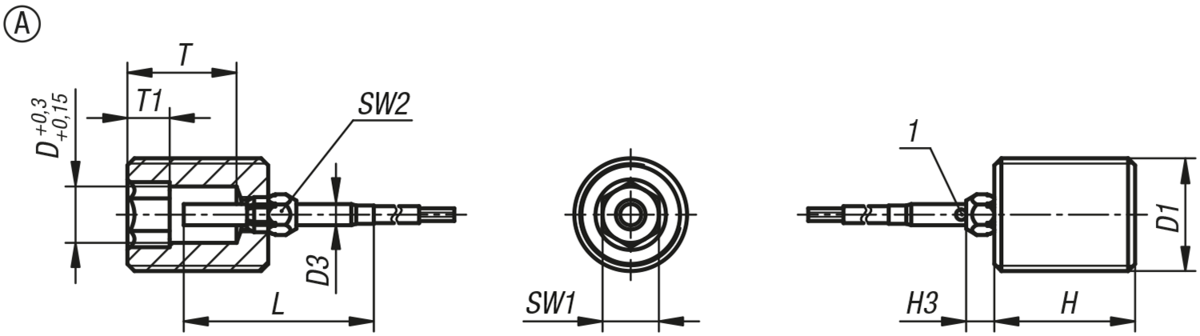

Douilles de positionnement en acier ou en inox avec capteur d'état, forme A, filetage continu

plus d'infos

Dessins

Douilles de positionnement en acier ou en inox avec capteur d'état, forme A, filetage continu

Sélection/filtre d'articles

RéférenceFormeType de formeMatière
du corps
de base
D

D1D3HH3LTT1SW1SW2CAOAcc.PrixCommander
K1839.1031011Afiletage traversantacier3M10x13124277435 90,55 €
K1839.1041011Afiletage traversantacier4M10x13124277445 90,55 €
K1839.1051211Afiletage traversantacier5M12x1,531542711455 91,63 €
K1839.1061211Afiletage traversantacier6M12x1,531542711465 91,63 €
K1839.1081611Afiletage traversantacier8M16x1,532042715,5685 92,71 €
K1839.1101611Afiletage traversantacier10M16x1,532042715,56105 92,71 €
K1839.1122011Afiletage traversantacier12M20x1,5325427196125 93,79 €
K1839.1162411Afiletage traversantacier16M24x2332427258165 94,86 €
K1839.11031011Afiletage traversantacier inoxydable3M10x13124277435 92,71 €
K1839.11041011Afiletage traversantacier inoxydable4M10x13124277445 92,71 €
K1839.11051211Afiletage traversantacier inoxydable5M12x1,531542711455 93,79 €
K1839.11061211Afiletage traversantacier inoxydable6M12x1,531542711465 93,79 €
K1839.11081611Afiletage traversantacier inoxydable8M16x1,532042715,5685 94,86 €
K1839.11101611Afiletage traversantacier inoxydable10M16x1,532042715,56105 94,86 €
K1839.11122011Afiletage traversantacier inoxydable12M20x1,5325427196125 95,94 €
K1839.11162411Afiletage traversantacier inoxydable16M24x2332427258165 97,02 €

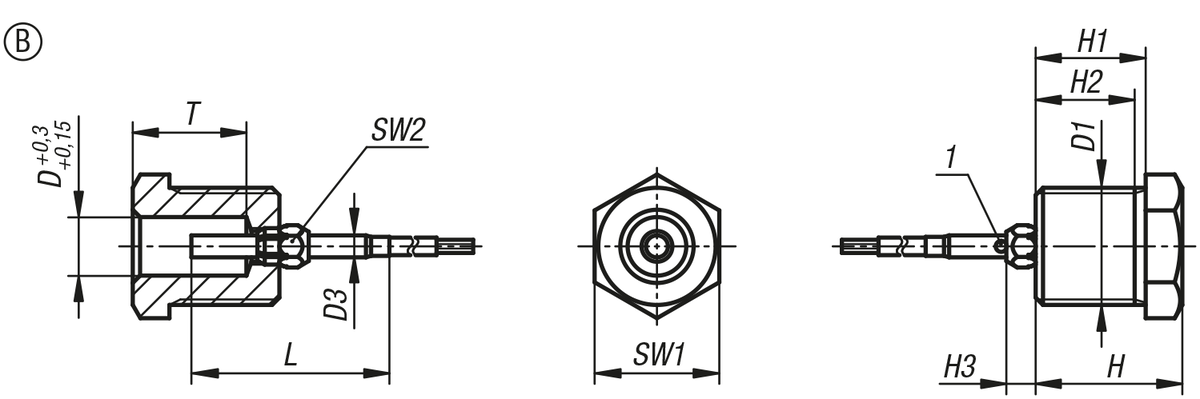

Douilles de positionnement en acier ou en inox avec capteur d'état, forme B, avec filetage et embase

plus d'infos

Dessins

Douilles de positionnement en acier ou en inox avec capteur d'état, forme B, avec filetage et embase

Sélection/filtre d'articles

RéférenceFormeType de formeMatière
du corps
de base
D

D1D3HH1H2H3LTSW1SW2CAOAcc.PrixCommander
K1839.2031011Bavec filetage et embaseacier3M10x13151210,54277115 92,17 €
K1839.2041011Bavec filetage et embaseacier4M10x13151210,54277115 92,17 €
K1839.2051211Bavec filetage et embaseacier5M12x1,53151210,542711135 93,25 €
K1839.2061211Bavec filetage et embaseacier6M12x1,53151210,542711135 93,25 €
K1839.2081611Bavec filetage et embaseacier8M16x1,53201513,542715,5175 94,33 €
K1839.2101611Bavec filetage et embaseacier10M16x1,53201513,542715,5175 94,33 €
K1839.2122011Bavec filetage et embaseacier12M20x1,53252018,542719225 95,40 €
K1839.2162411Bavec filetage et embaseacier16M24x23322725,542725275 96,48 €
K1839.12031011Bavec filetage et embaseacier inoxydable3M10x13151210,54277115 94,33 €
K1839.12041011Bavec filetage et embaseacier inoxydable4M10x13151210,54277115 94,33 €
K1839.12051211Bavec filetage et embaseacier inoxydable5M12x1,53151210,542711135 95,40 €
K1839.12061211Bavec filetage et embaseacier inoxydable6M12x1,53151210,542711135 95,40 €
K1839.12081611Bavec filetage et embaseacier inoxydable8M16x1,53201513,542715,5175 96,48 €
K1839.12101611Bavec filetage et embaseacier inoxydable10M16x1,53201513,542715,5175 96,48 €
K1839.12122011Bavec filetage et embaseacier inoxydable12M20x1,53252018,542719225 97,56 €
K1839.12162411Bavec filetage et embaseacier inoxydable16M24x23322725,542725275 97,56 €

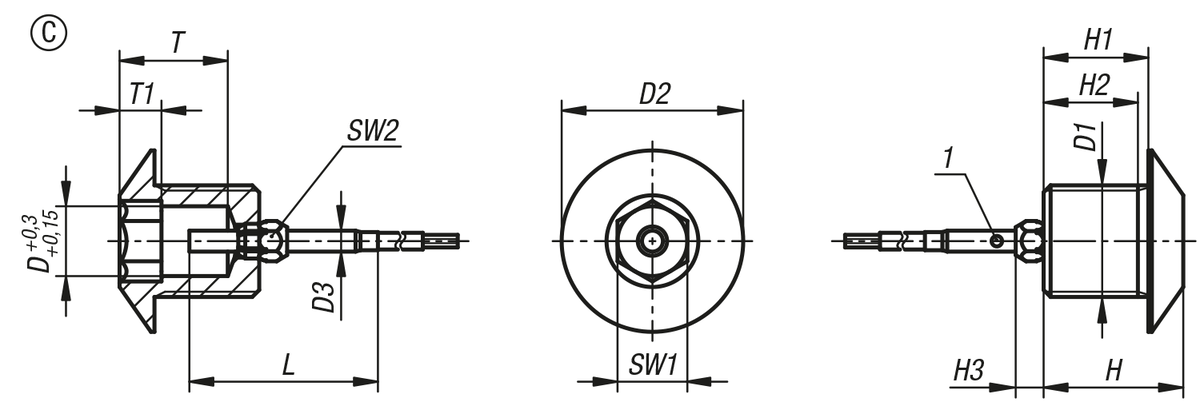

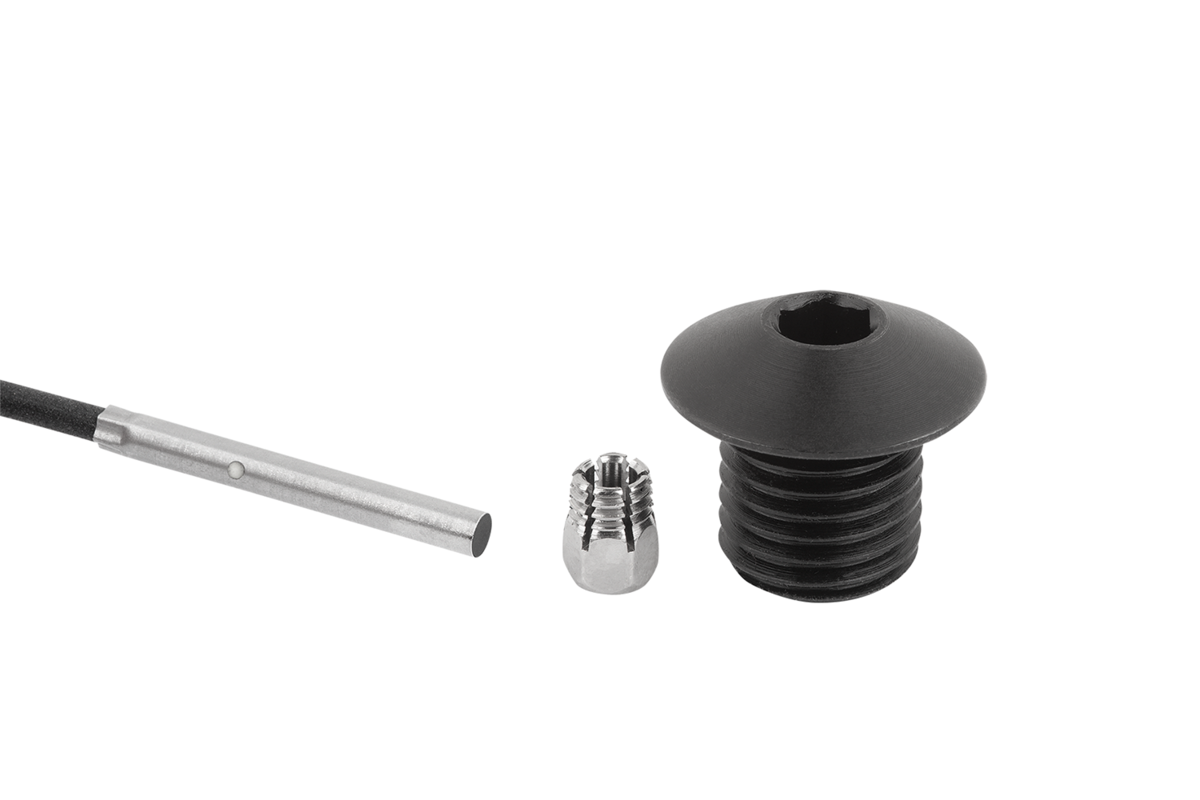

Douilles de positionnement en acier ou en inox avec capteur d'état, forme C, avec filetage et cône d'approche
