Groupes de marchandise
Passerelle
K1494

Passerelle

retour

Description de l'article/illustrations du produit

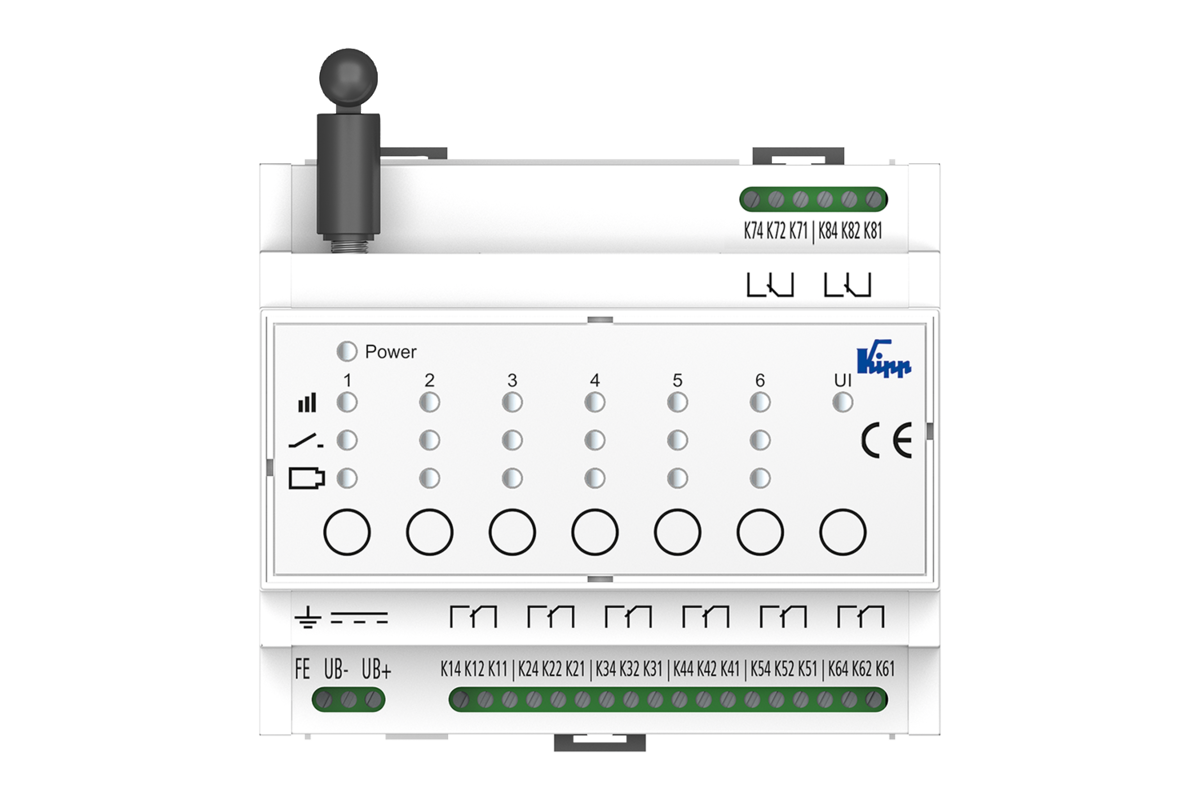

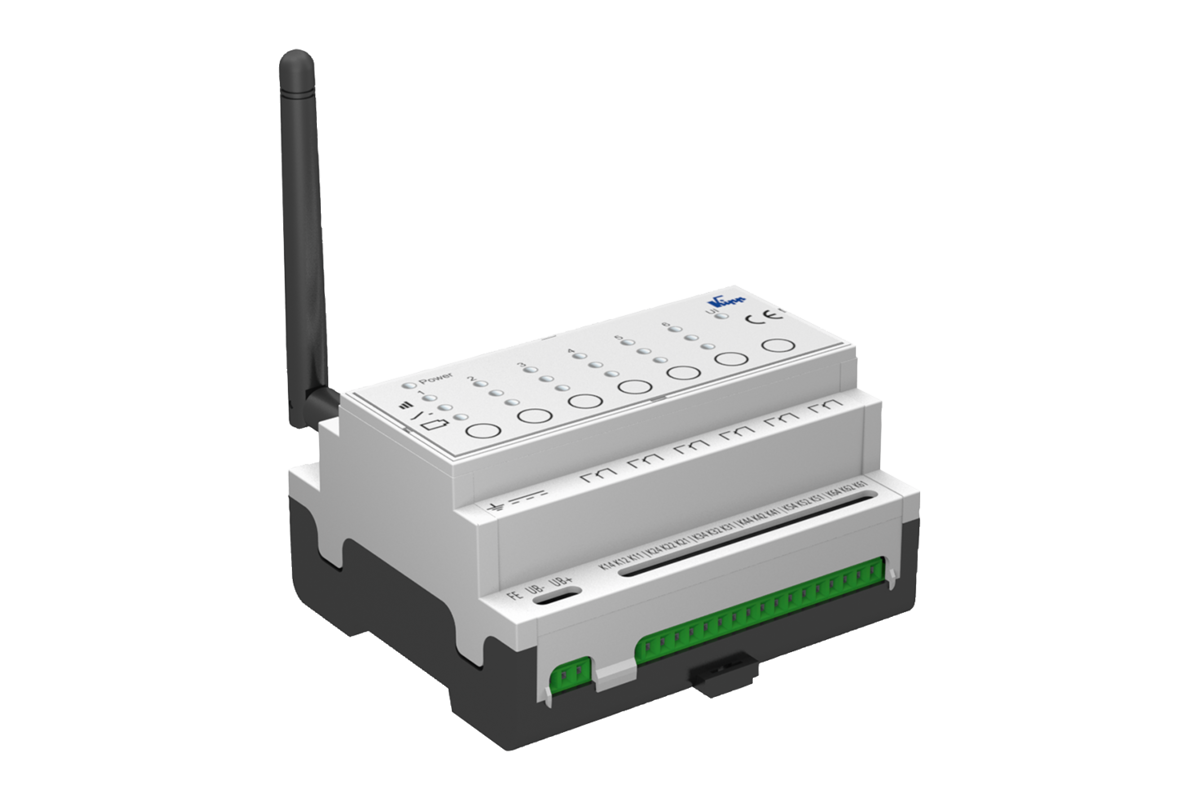

DescriptionDescription du produit :La passerelle constitue l'interface entre les doigts d'indexage avec capteur d'état et une commande de machine. Elle reçoit le signal radio des doigts d'indexage et fournit aux sorties à relais un signal de sortie binaire qui peut être lu par la commande de la machine.
Cela permet de transmettre les états d'actionnement de 6 doigts d'indexage au maximum. Un appareil mobile peut être connecté à la passerelle pour une visualisation supplémentaire.

Le panneau de commande intégré avec palpeurs et LED permet non seulement de connecter et de déconnecter les doigts d'indexage, mais aussi de contrôler la connexion radio, l'état d'actionnement et le niveau de la pile.
Matière :Boîtier en polycarbonate.Finition :Partie supérieure du boîtier gris clair.
Partie inférieure du boîtier gris anthracite.
Nota :La passerelle reçoit le signal sans fil du doigt d'indexage avec capteur d'état et le transforme en un signal de sortie normé.
Le raccordement à une commande de machine permet de traiter simultanément l'état d'actionnement de 6 doigts d'indexage. Leur nombre peut être augmenté en utilisant des passerelles supplémentaires.
Données techniques :Voir informations techniques.Utilisation :La passerelle permet d'intégrer les doigts d'indexage avec capteur d'état aux machines et installations. Le raccordement entre la passerelle et la commande de machine permet d'afficher, de vérifier et d'exploiter l'état d'actionnement des doigts d'indexage. Avantages :Maîtrise des processus dépendant de l'actionnement.
Signal de sortie universel.
Installation facile.

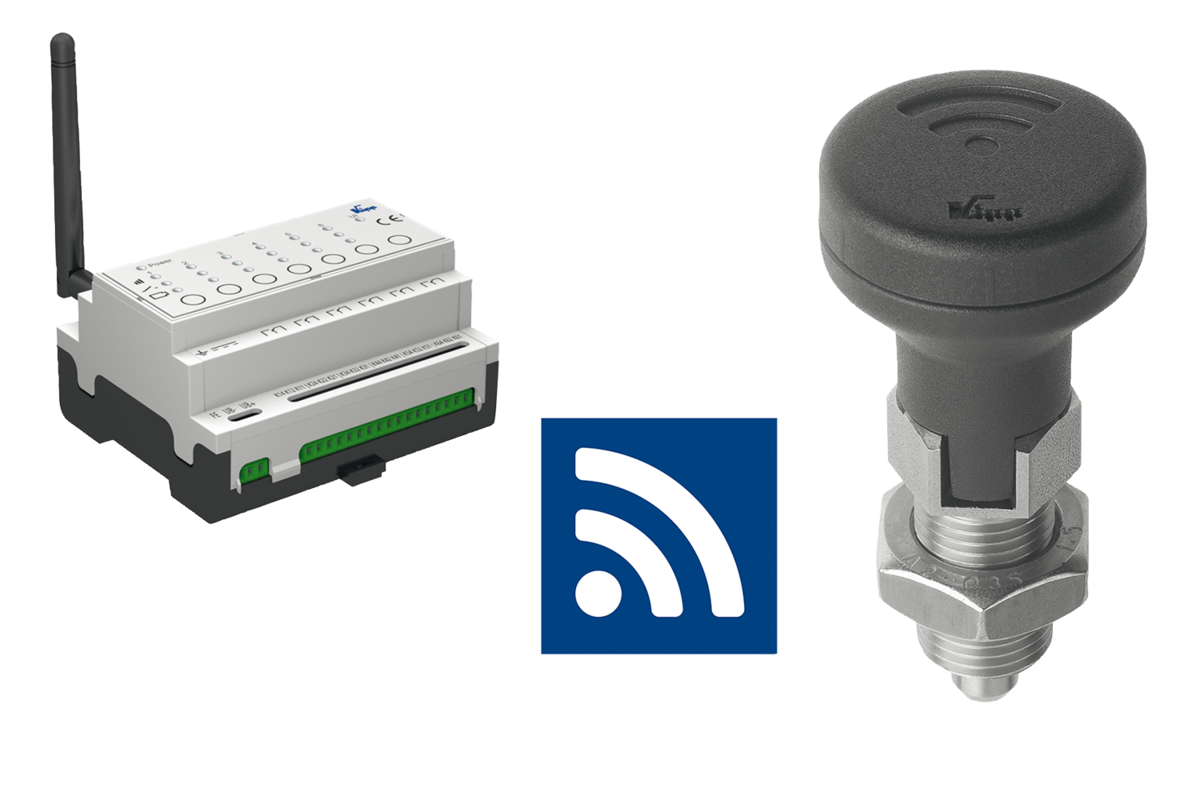

Sur demande :Autres signaux de sortie, interfacesAccessoires :Doigt d'indexage avec capteur d'état K1495Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K1494 Passerelle 318 kB
 Informations techniques concernant la passerelle pour doigt d'indexage avec capteur d'état 40 kB
 Bedienungsanleitung/User manual 2,7 MB
 Konformitätserklärung / EC Declaration of Conformity 517 kB

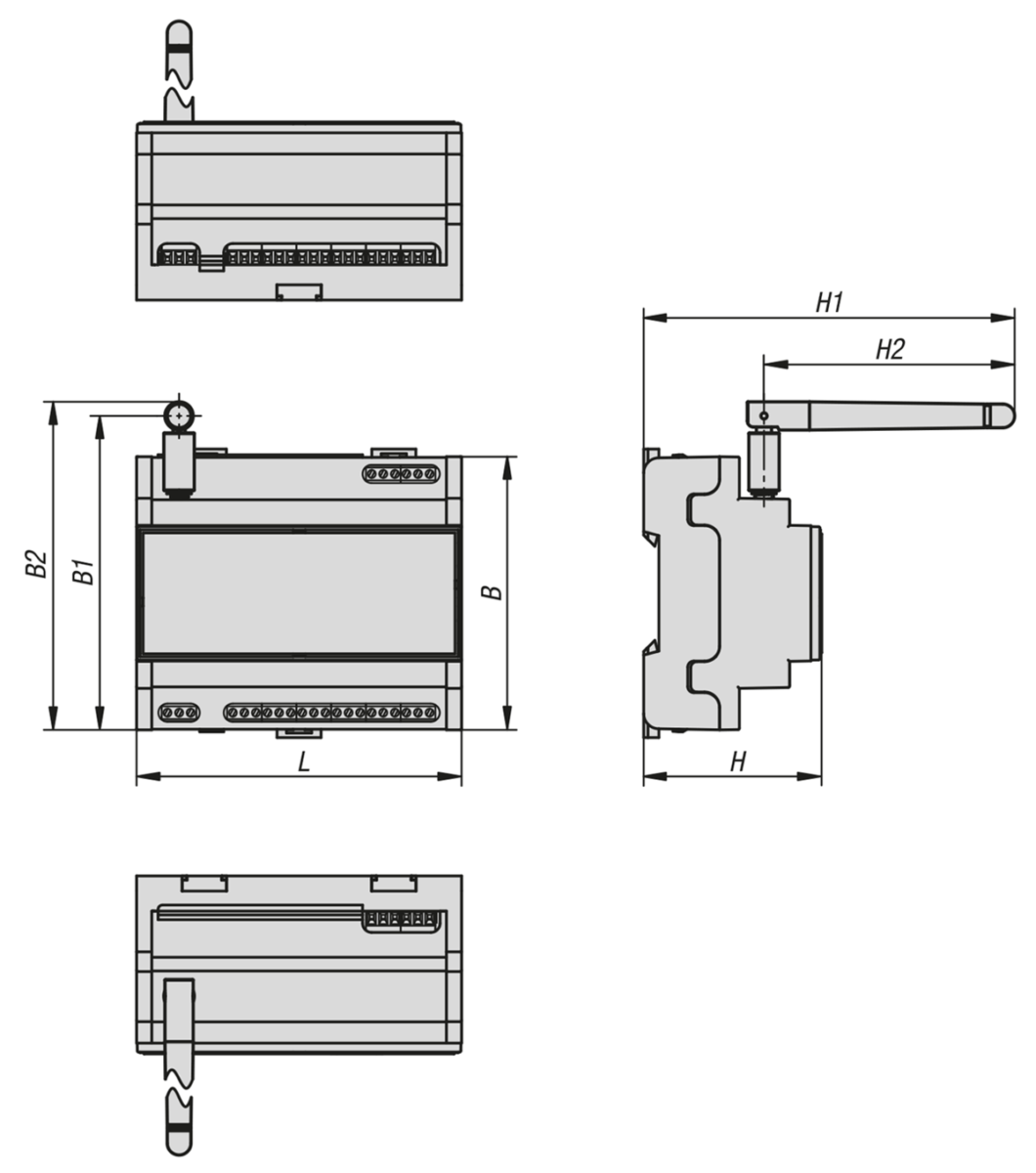

Dessins

Passerelle

Sélection/filtre d'articles

RéférenceSignal de sortieB

B1B2HH1H2LCAOAcc.PrixCommander
K1494.01Relais90103,410858,512282,5107 564,19 €
