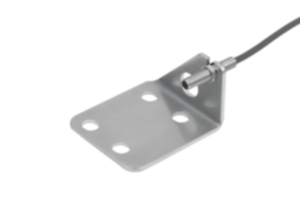

Capteurs d'état en inox avec support, forme H, pour sauterelle à levier horizontal
Description de l'article/illustrations du produit
DescriptionDescription du produit :Les capteurs d'état avec support sont utilisés pour vérifier l'état d'actionnement des sauterelles à levier. Le capteur détecte si la sauterelle à levier est ouverte ou fermée et permet de traiter électroniquement cette information d'état. Le capteur est fixé à la sauterelle à levier au moyen du support.Matière :Inox.Finition :Naturel.Nota :Le capteur d'état et son support sont livrés non montés.Données techniques :Capteur inductif : Circuit de sortie : PNP contact à fermeture (NO) Tension de service : 10 - 30 V CC Intensité de service : 100 mA Distance de commutation : 0,8 mm Fréquence de commutation : 5 000 Hz Résistance aux courts-circuits : oui Protection contre les inversions de polarité : oui Indice de protection : IP 67 Type de raccordement : câble de 0,3 m, PUR, avec connecteur Plage de température : -25 °C - +70 °C Homologation : CE, c-UL-us, EACMontage :Le capteur d'état est fixé au support par des écrous et réglé à la cote L1. Le support est fixé entre le pied et la surface de montage en utilisant les perçages, à l'aide des vis de la sauterelle à levier. Le réglage fin du seuil de déclenchement s'effectue lors du montage de la sauterelle à levier. La procédure détaillée est décrite dans les instructions de montage.Accessoires :K0660 K1276 K1737Sécurité :Les capteurs d'état ne sont pas destinés à protéger les personnes.Indication de dessin :

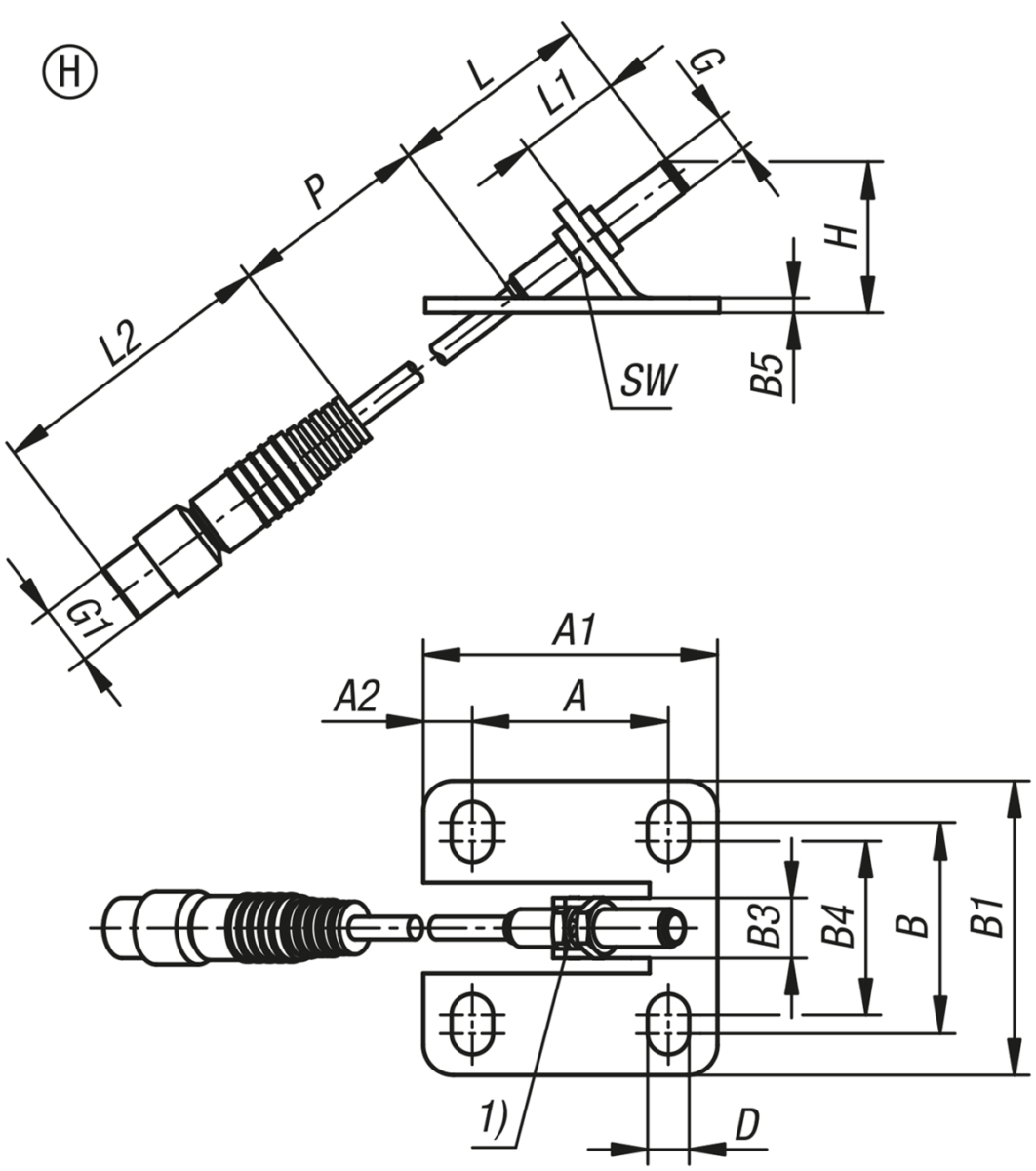

1) Affichage LED
BN = marron BK = noir BU = bleu
Caractéristiques :
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
