Sauterelle à levier vertical avec embase horizontale et bras de maintien plein
K0061

Sauterelle à levier vertical avec embase horizontale et bras de...

retour

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :zingués et passivés. Poignée plastique résistante à l'huile.Nota :L'angle d'ouverture du bras de maintien et de la poignée peut être réduit ou agrandi en repositionnant ou en enlevant le goujon d'arrêt.
Bride de fixation à souder.
Accessoires :K0098
K0100
K0101
K0102
K0103
K0106

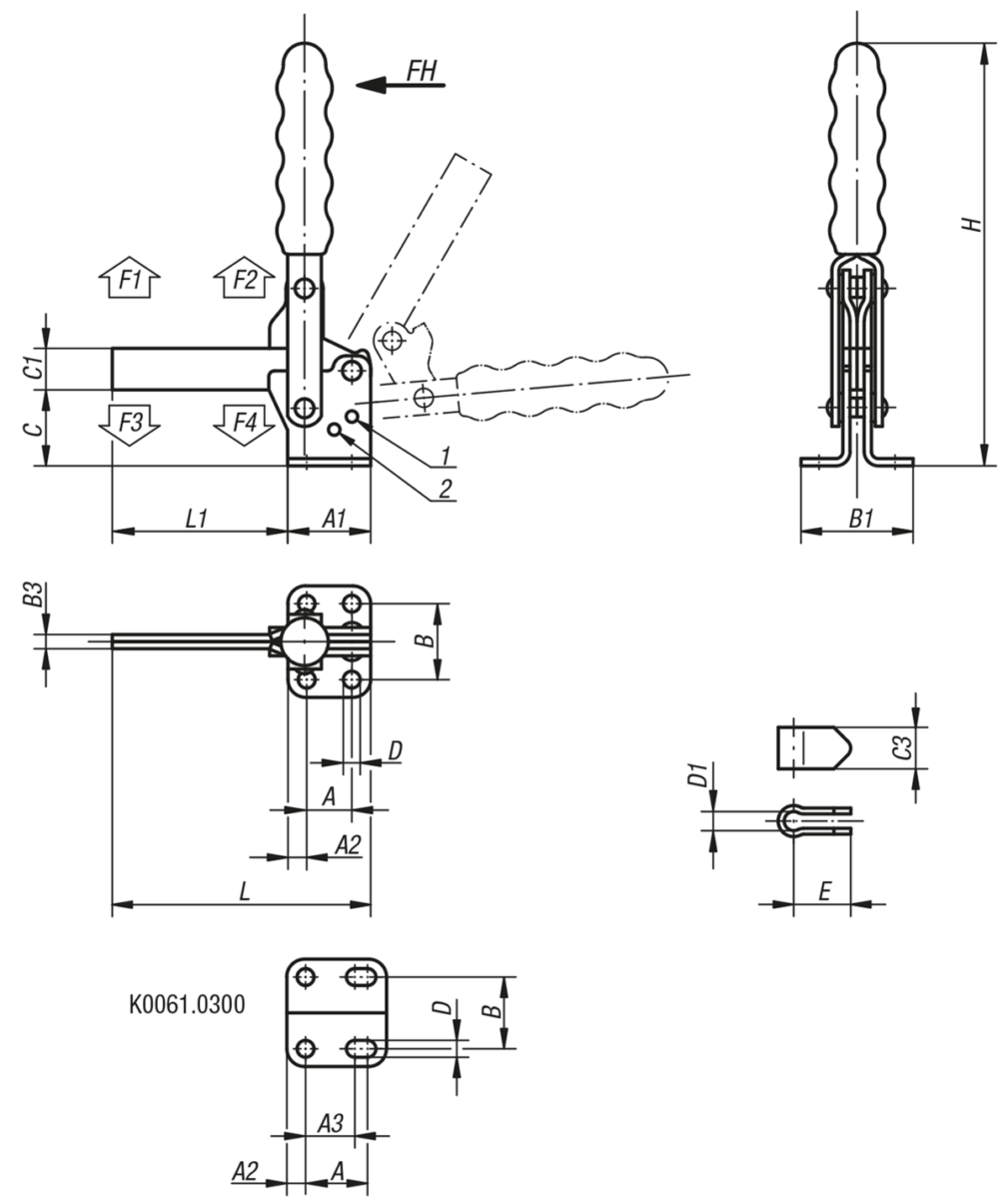

Indication de dessin :
1) Goujon d’arrêt position 1
2) Goujon d’arrêt position 2
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K0061 Sauterelle à levier vertical avec embase horizontale et bras de maintien plein 221 kB
 Informations techniques 2,8 MB

Dessins

Sauterelle à levier vertical avec embase horizontale et bras de maintien plein

Aperçu des articles (comprimé)

Sélection/filtre d'articles
RéférenceAngle d'ouverture
du bras de fixation
position 1
Angle d'ouverture
du bras de fixation
position 2
Angle d'ouverture
du bras de fixation
sans goujon d'arrêt
Angle d'ouverture
de la poignée
position 1
Angle d'ouverture
de la poignée
position 2
Angle d'ouverture
de la poignée
sans goujon d'arrêt
Référence
Equerre de fixation
Poignée
plastique
assortie
CAOAcc.PrixCommander
K0061.025095°125°160°70°85°100°K0098.04K0100.28  20,02 €
K0061.0300105°-160°65°-90°-K0100.28  24,06 €
K0061.035090°120°180°70°80°110°K0098.06K0100.30  26,81 €
K0061.045090°125°180°70°85°110°K0098.06K0100.34  34,10 €
K0061.055090°120°180°65°80°110°-K0100.35  45,74 €
RéférenceAA1A2A3BB1B3CC1C3DD1EHLL1Broche
de serrage
Force
manuelle
FH (N)
Force de
retenue
F1 N
Force de
retenue
F2 N
Force de
serrage
F3 N
Force de
serrage
F4 N
CAOAcc.PrixCommander
K0061.025019358-324763117,517,57,18,32417511277M8x60190100028009001700  20,02 €
K0061.0300254391934,5526341917,588,324186143100M8x60130200037009001850  24,06 €
K0061.035032509-456484222228,310,33022014999M10x802302200450014003000  26,81 €
K0061.0450325310-4564105125268,712,332228180127M12x1002603200700014003000  34,10 €
K0061.0550517612,5-70951084323212,316,335312236160M16x1502903000800018003900  45,74 €
