Sauterelle courbée à levier vertical avec embase horizontale
K0065

Sauterelle courbée à levier vertical avec embase horizontale

retour

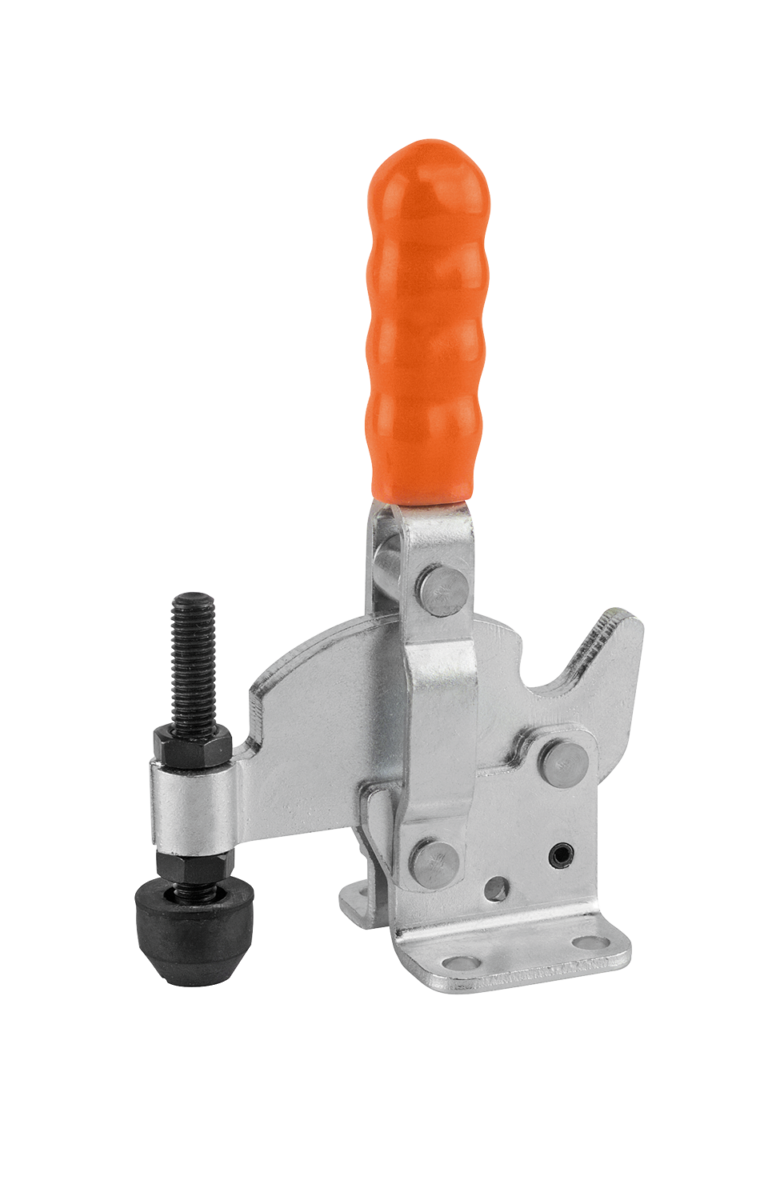

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Zingué et passivé.
Broche de pression et écrous phosphatés.
Poignée plastique résistante à l'huile.
Nota :Les sauterelles courbées conviennent particulièrement pour le serrage de pièces présentant de grandes tolérances, par ex. pièces brutes de coulée ou métaux non ferreux.Accessoires :K0098
K0100
K0101
K0102
K0103
K0106
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K0065 Sauterelle courbée à levier vertical avec embase horizontale 181 kB
 Informations techniques 2,8 MB

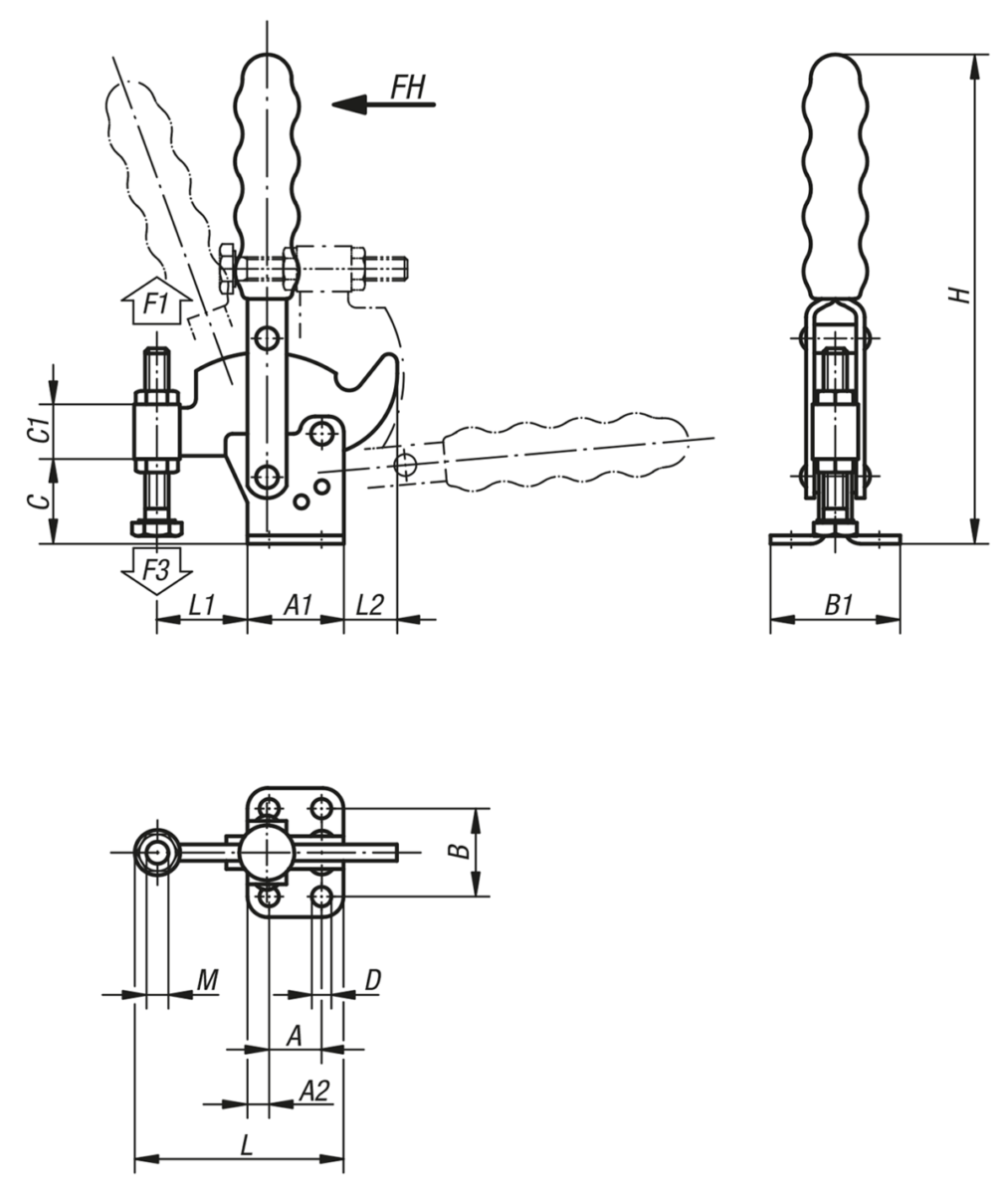

Dessins

Sauterelle courbée à levier vertical avec embase horizontale

Aperçu des articles (comprimé)

Sélection/filtre d'articles
Référence

Angle d'ouverture
du bras de fixation
Angle
d'ouverture
de la poignée
Force
manuelle
FH (N)
Force de
retenue
F1 N
Force de
serrage
F3 N
Poignée
plastique
assortie
CAOAcc.PrixCommander
K0065.007590°80°190750350 - 600K0100.16  27,90 €
K0065.025085°80°1902500850 - 1200K0100.28  40,37 €
K0065.035090°80°2303500950 - 1400K0100.30  50,84 €
Référence

AA1A2BB1CC1DHLL1L2MRéférence
Equerre de fixation
CAOAcc.PrixCommander
K0065.0075162652434169,54,49352227M5x35K0098.02  27,90 €
K0065.02501935832473021,57,1176743220M8x60K0098.04  40,37 €
K0065.03503250945644225,58,32201165913M10x80K0098.06  50,84 €
