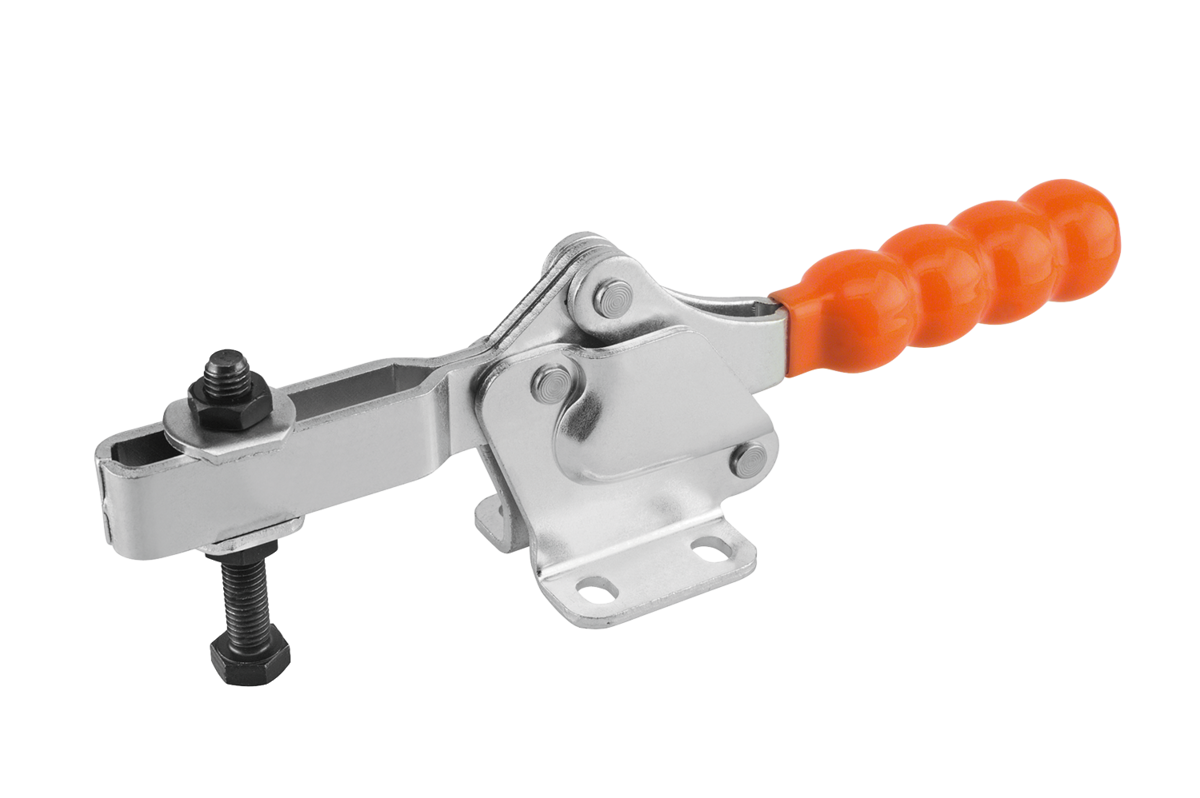

K0074Sauterelle à levier horizontal avec embase horizontale et... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Acier ou Inox.Finition :zingués et passivés.
Broche de pression et écrous phosphatés.
Inox naturel.
Poignée plastique résistante à l'huile.Nota :Pour les modèles K0074.0075 et K0074.0150, un patin en néoprène est compris dans la livraison.

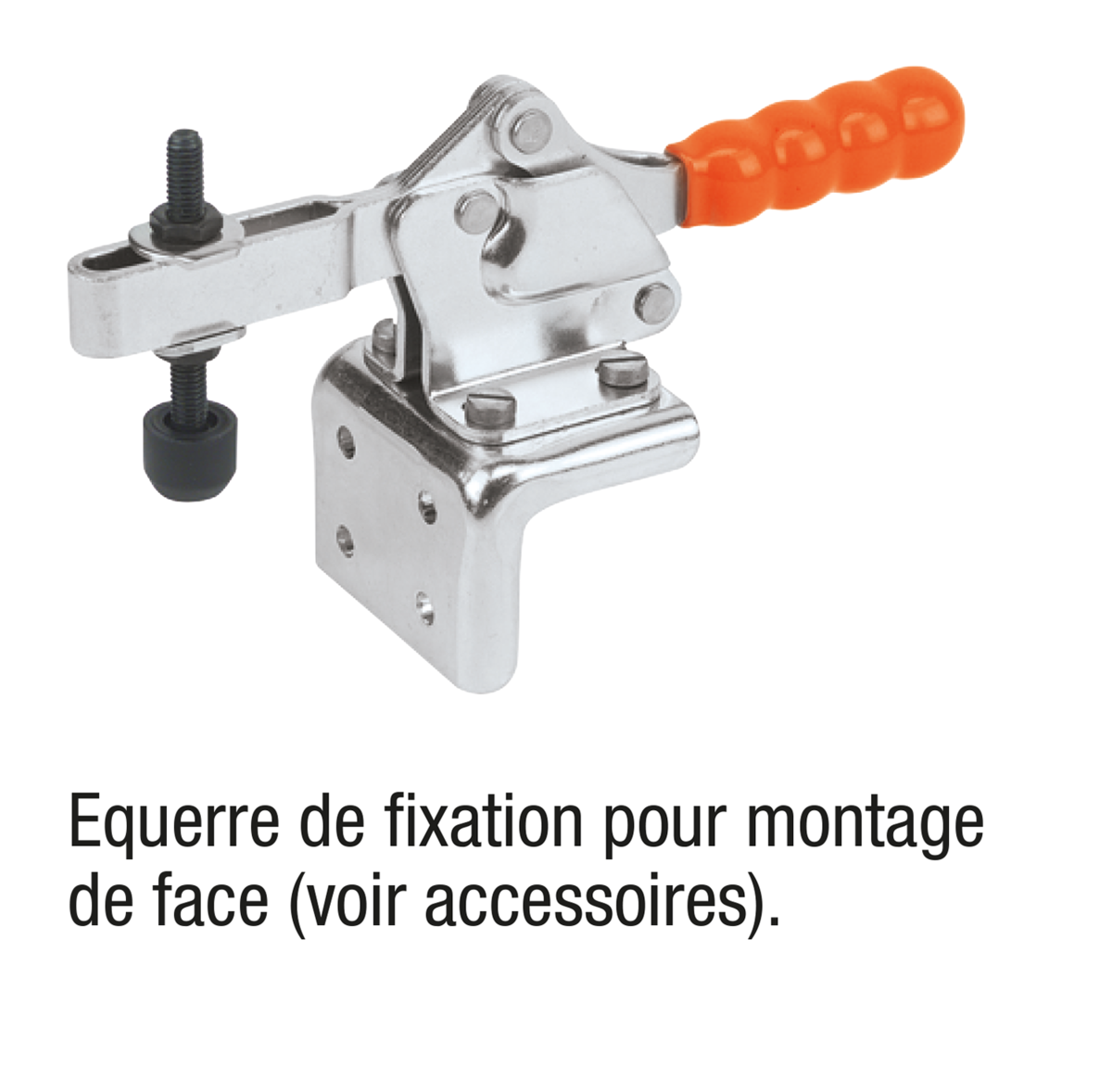

Pour réf. K0074.0075N et K0074.0150N : Equerre de fixation en Inox non disponible.Accessoires :K0098
K0100
K0101
K0102
K0103
K0106
K0107 TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Référence
| Matière
du corps
de base | Angle d'ouverture
du bras de fixation | Angle
d'ouverture
de la poignée | Force
manuelle
FH (N) | Force de
retenue
F1 N | Force de
retenue
F2 N | Force de
serrage
F3 N | Force de
serrage
F4 N | Poignée
plastique
assortie | CAO | Acc. | Prix | Commander |
|---|
| K0074.0075 | acier | 90° | 75° | 80 | 500 | 1100 | 250 | 700 | K0100.16 |  |  | 12,40 € | | | K0074.0150 | acier | 90° | 80° | 140 | 1200 | 2600 | 400 | 1000 | K0100.20 | | | 15,67 € | | | K0074.0250 | acier | 95° | 80° | 200 | 1500 | 3500 | 800 | 1950 | K0100.28 | | | 21,54 € | | | K0074.0350 | acier | 90° | 75° | 250 | 2500 | 5500 | 1150 | 3100 | K0100.30 | | | 27,46 € | | | K0074.0450 | acier | 90° | 75° | 250 | 3000 | 6500 | 1150 | 3100 | K0100.34 | | | 39,77 € | | | K0074.0075N | acier inoxydable | 90° | 75° | 80 | 500 | 1100 | 250 | 700 | K0100.16 | | | 25,09 € | | | K0074.0150N | acier inoxydable | 90° | 80° | 140 | 1200 | 2600 | 400 | 1000 | K0100.20 | | | 28,87 € | |

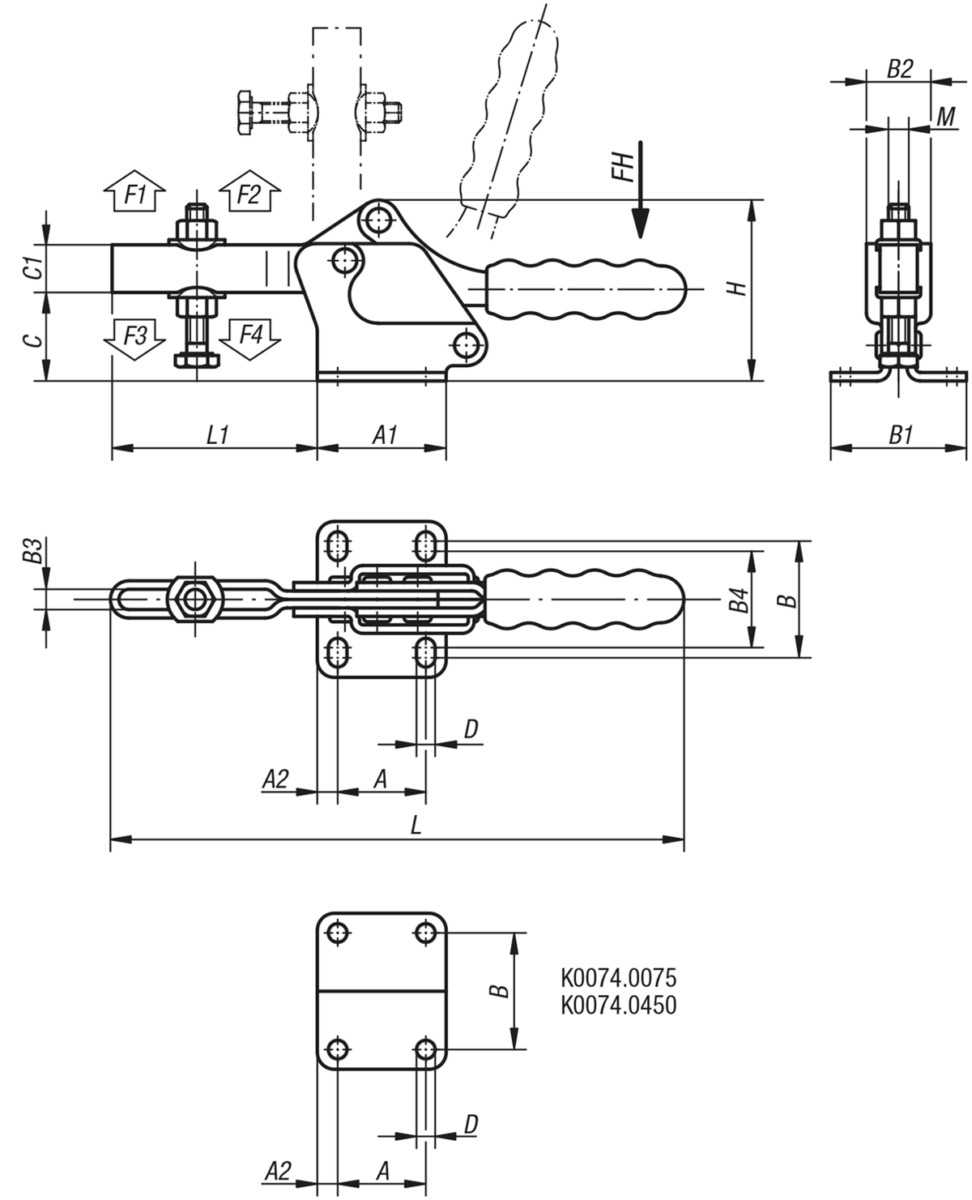

Référence
| Matière
du corps
de base | A | A1 | A2 | B | B1 | B2 | B3 | B4 | C | C1 | D | H | L | L1 | M | Référence
Equerre de fixation | CAO | Acc. | Prix | Commander |
|---|
| K0074.0075 | acier | 13,5 | 25 | 5,7 | 17,4 | 27 | 16 | 5,8 | - | 19 | 9,5 | 5,2 | 38 | 116 | 37 | M5x35 | K0098.02 | | | 12,40 € | | | K0074.0150 | acier | 26 | 38 | 6 | 28 | 40 | 20 | 6,2 | 22 | 24 | 14 | 5,5 | 53 | 170 | 60 | M6x50 | K0098.04 | | | 15,67 € | | | K0074.0250 | acier | 26 | 42 | 8 | 31 | 47 | 23 | 8,5 | 26 | 35 | 17,5 | 6,6 | 68 | 224 | 79 | M8x60 | K0098.04 | | | 21,54 € | | | K0074.0350 | acier | 41,2 | 59 | 9 | 43 | 59 | 30 | 12 | 39 | 45 | 24 | 8,7 | 91 | 274 | 108 | M10x80 | K0098.06 | | | 27,46 € | | | K0074.0450 | acier | 41,2 | 67 | 13 | 41,3 | 67 | 38 | 14,2 | - | 59 | 27 | 8,7 | 110 | 305 | 128 | M12x100 | K0098.06 | | | 39,77 € | | | K0074.0075N | acier inoxydable | 13,5 | 25 | 5,7 | 17,4 | 27 | 16 | 5,8 | - | 19 | 9,5 | 5,2 | 38 | 116 | 37 | M5x35 | - | | | 25,09 € | | | K0074.0150N | acier inoxydable | 26 | 38 | 6 | 28 | 40 | 20 | 6,2 | 22 | 24 | 14 | 5,5 | 53 | 170 | 60 | M6x50 | - | | | 28,87 € | |
