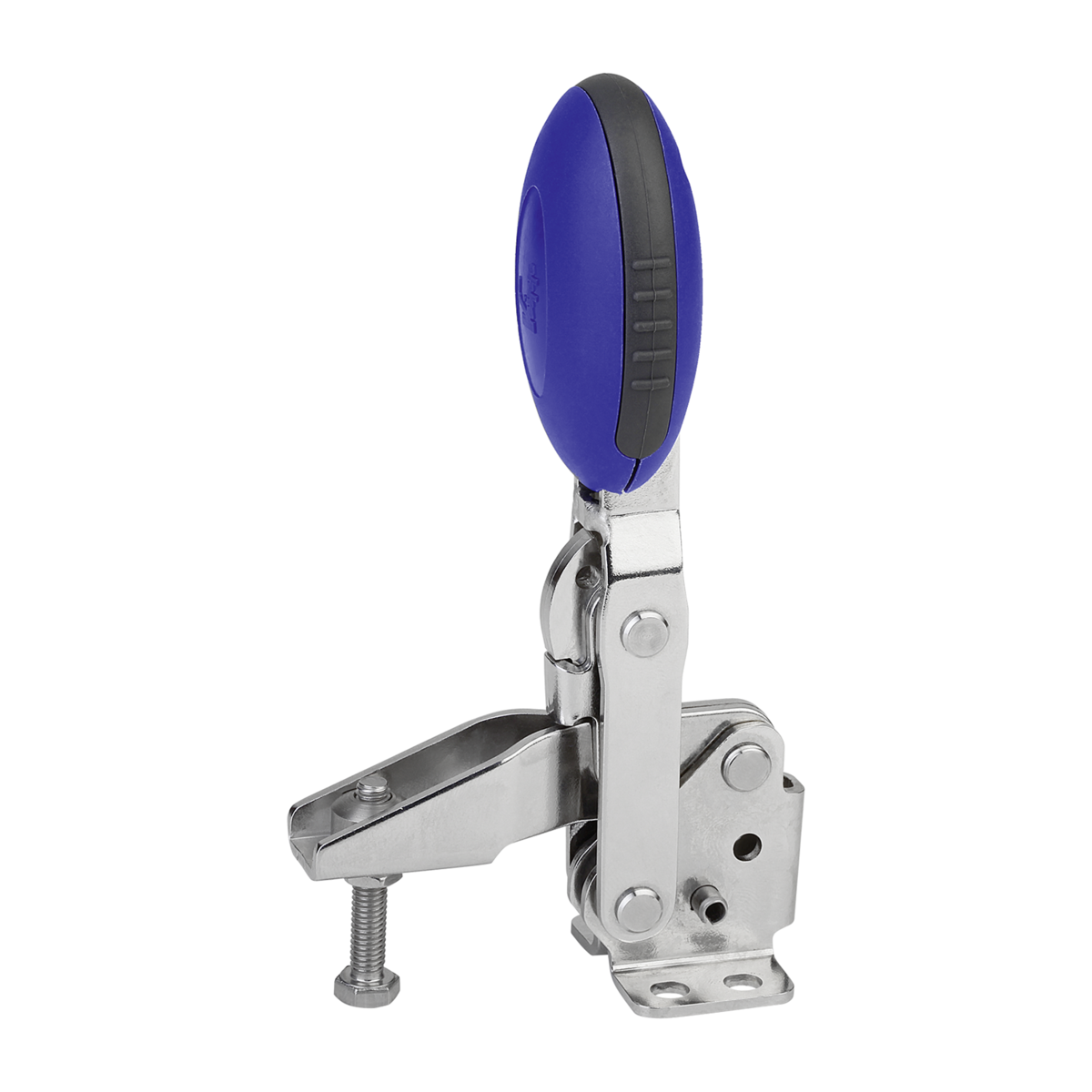

Sauterelle à levier vertical avec embase horizontale et broche de pression réglable, Inox
 K0662

Sauterelle à levier vertical avec embase horizontale et broche...

 retour

Description de l'article/illustrations du produit
DescriptionMatière :Inox.
Poignée en polyamide.Finition :Naturel.
Poignée bleue, noire ou rouge.Nota :Douilles de haute qualité, sans entretien. Application d’une force constante et durable à l’ouverture et à la fermeture. Le bras de serrage avec profil en U permet d’atteindre une stabilité optimale.Sur demande :Autres coloris de poignées.Accessoires :K0106
K0384
K0390
K0392
K0667Indication de dessin :
1) Goujon d’arrêt position 1
2) Goujon d’arrêt position 2
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
Fiche technique K0662 Sauterelle à levier vertical avec embase horizontale et broche de pression réglable, Inox 453 kB
Informations techniques pour sauterelle avec verrouillage de sécurité 566 kB

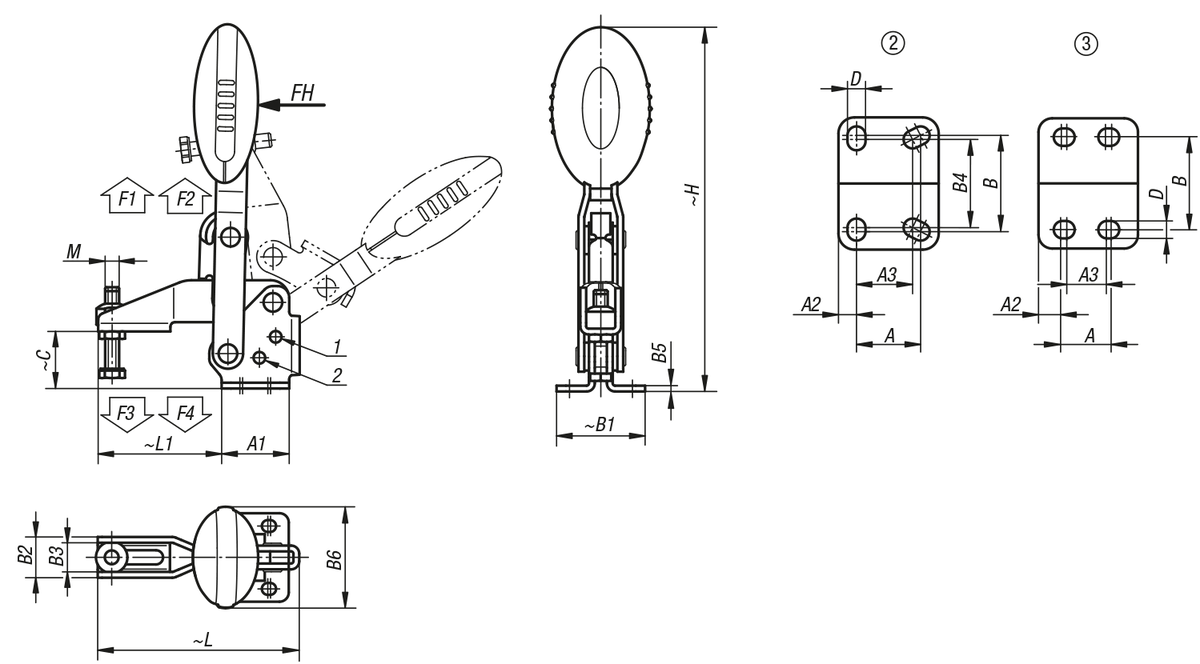

Dessins

Sauterelle à levier vertical avec embase horizontale et broche de pression réglable, Inox

Sélection/filtre d'articles
RéférenceCouleur
de composant		Angle d'ouverture
du bras de fixation
position 1		Angle d'ouverture
du bras de fixation
position 2		Angle d'ouverture
du bras de fixation
sans goujon d'arrêt		Angle d'ouverture
de la poignée
position 1		Angle d'ouverture
de la poignée
position 2		Angle d'ouverture
de la poignée
sans goujon d'arrêt		Force
manuelle
FH (N)		Force de
retenue
F1 N		Force de
retenue
F2 N		Force de
serrage
F3 N		Force de
serrage
F4 N		CAOAcc.PrixCommander
K0662.105001bleu outremer RAL 5002100°-147°64°-83°1007501050620750 28,73 €
K0662.106001bleu outremer RAL 500256°83°152°46°56°83°160135016509201050 42,66 €
K0662.108001bleu outremer RAL 500213°93°158°26°61°86°190200028009401350 59,63 €
K0662.105000gris foncé RAL 7021100°-147°64°-83°1007501050620750 28,73 €
K0662.106000gris foncé RAL 702156°83°152°46°56°83°160135016509201050 42,66 €
K0662.108000gris foncé RAL 702113°93°158°26°61°86°190200028009401350 59,63 €
K0662.105003rouge traffic RAL 3020100°-147°64°-83°1007501050620750 28,73 €
K0662.106003rouge traffic RAL 302056°83°152°46°56°83°160135016509201050 42,66 €
K0662.108003rouge traffic RAL 302013°93°158°26°61°86°190200028009401350 59,63 €
RéférenceCouleur
de composant		Gabarit des
perçages		MAA1A2A3BB1B2B3B4B5B6CD

HLL1CAOAcc.PrixCommander
K0662.105001bleu outremer RAL 50022M5x2516254,514243313,29,222222,5184,5107,465,635 28,73 €
K0662.106001bleu outremer RAL 50023M6x351429712273817,512,5-2,543,524,95,5156,386,553 42,66 €
K0662.108001bleu outremer RAL 50023M8x452139919324520,615,6-2,541,532,76,8184,210762 59,63 €
K0662.105000gris foncé RAL 70212M5x2516254,514243313,29,222222,5184,5107,465,635 28,73 €
K0662.106000gris foncé RAL 70213M6x351429712273817,512,5-2,543,524,95,5156,386,553 42,66 €
K0662.108000gris foncé RAL 70213M8x452139919324520,615,6-2,541,532,76,8184,210762 59,63 €
K0662.105003rouge traffic RAL 30202M5x2516254,514243313,29,222222,5184,5107,465,635 28,73 €
K0662.106003rouge traffic RAL 30203M6x351429712273817,512,5-2,543,524,95,5156,386,553 42,66 €
K0662.108003rouge traffic RAL 30203M8x452139919324520,615,6-2,541,532,76,8184,210762 59,63 €
