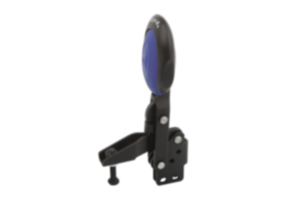

Sauterelle à levier vertical avec verrouillage de sécurité avec embase verticale et broche de pression réglable
 K0663

Sauterelle à levier vertical avec verrouillage de sécurité avec...

 retour

Description de l'article/illustrations du produit
DescriptionMatière :Acier.
Poignée en polyamide.
Étrier de déverrouillage en TPE.Finition :Nitrocarburé et oxydé noir.
Poignée bleue, noire ou rouge.Nota :Douilles de haute qualité, sans entretien. Application d’une force constante et durable à l’ouverture et à la fermeture. Le bras de serrage avec profil en U permet d’atteindre une stabilité optimale. Système de verrouillage automatique de sécurité intégré.Sur demande :Autres coloris de poignées.Accessoires :K0106
K0383
K0388
K0390
K0391
K0392
K0393Indication de dessin :
1) Goujon d’arrêt position 1
2) Goujon d’arrêt position 2
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
Fiche technique K0663 Sauterelle à levier vertical avec verrouillage de sécurité avec embase verticale et broche de pression réglable 389 kB
Informations techniques pour sauterelle avec verrouillage de sécurité 566 kB

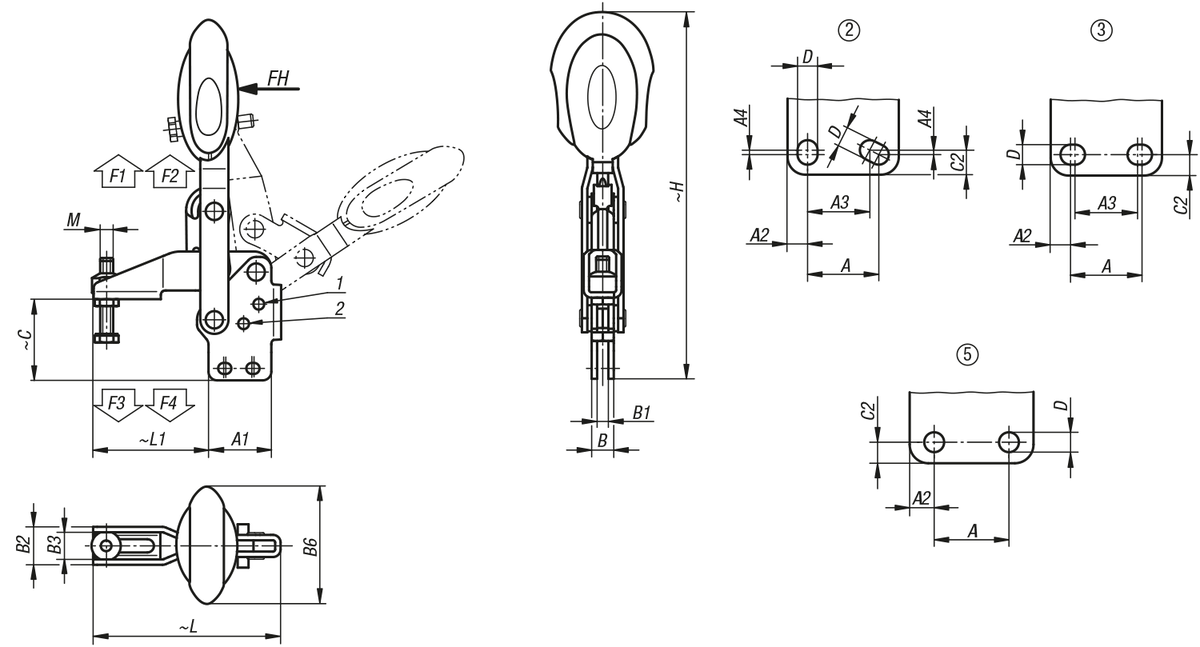

Dessins

Sauterelle à levier vertical avec verrouillage de sécurité avec embase verticale et broche de pression réglable

Sélection/filtre d'articles
RéférenceCouleur
de composant		Angle d'ouverture
du bras de fixation
position 1		Angle d'ouverture
du bras de fixation
position 2		Angle d'ouverture
du bras de fixation
sans goujon d'arrêt		Angle d'ouverture
de la poignée
position 1		Angle d'ouverture
de la poignée
position 2		Force
manuelle
FH (N)		Force de
retenue
F1 N		Force de
retenue
F2 N		Force de
serrage
F3 N		Force de
serrage
F4 N		CAOAcc.PrixCommander
K0663.006101bleu outremer RAL 500256°83°141°46°56°160135016509201050 38,94 €
K0663.008101bleu outremer RAL 500213°93°158°26°61°190200028009401350 46,54 €
K0663.010101bleu outremer RAL 50026°97°176°19°59°2502500450015002800 63,68 €
K0663.012101bleu outremer RAL 500211°88°164°24°60°2803000550014002800 65,83 €
K0663.006100gris foncé RAL 702156°83°141°46°56°160135016509201050 38,94 €
K0663.008100gris foncé RAL 702113°93°158°26°61°190200028009401350 46,54 €
K0663.010100gris foncé RAL 70216°97°176°19°59°2502500450015002800 63,68 €
K0663.012100gris foncé RAL 702111°88°164°24°60°2803000550014002800 65,83 €
K0663.006103rouge traffic RAL 302056°83°141°46°56°160135016509201050 38,94 €
K0663.008103rouge traffic RAL 302013°93°158°26°61°190200028009401350 46,54 €
K0663.010103rouge traffic RAL 30206°97°176°19°59°2502500450015002800 63,68 €
K0663.012103rouge traffic RAL 302011°88°164°24°60°2803000550014002800 65,83 €
RéférenceCouleur
de composant		Gabarit des
perçages		MAA1A2A3A4BB1B2B3B6CC2D

HLL1CAOAcc.PrixCommander
K0663.006101bleu outremer RAL 50023M6x351429712-10,25,217,512,553,437,65,55,5175,786,553 38,94 €
K0663.008101bleu outremer RAL 50023M8x452139919-10,25,220,615,651,1496,56,8207,610762 46,54 €
K0663.010101bleu outremer RAL 50022M10x5532508273,514,17,125,518,556,562,313925415395 63,68 €
K0663.012101bleu outremer RAL 50025M12x70325310,5--14,17,1282156,569,898,8272,1173,5113,5 65,83 €
K0663.006100gris foncé RAL 70213M6x351429712-10,25,217,512,553,437,65,55,5175,786,553 38,94 €
K0663.008100gris foncé RAL 70213M8x452139919-10,25,220,615,651,1496,56,8207,610762 46,54 €
K0663.010100gris foncé RAL 70212M10x5532508273,514,17,125,518,556,562,313925415395 63,68 €
K0663.012100gris foncé RAL 70215M12x70325310,5--14,17,1282156,569,898,8272,1173,5113,5 65,83 €
K0663.006103rouge traffic RAL 30203M6x351429712-10,25,217,512,553,437,65,55,5175,786,553 38,94 €
K0663.008103rouge traffic RAL 30203M8x452139919-10,25,220,615,651,1496,56,8207,610762 46,54 €
K0663.010103rouge traffic RAL 30202M10x5532508273,514,17,125,518,556,562,313925415395 63,68 €
K0663.012103rouge traffic RAL 30205M12x70325310,5--14,17,1282156,569,898,8272,1173,5113,5 65,83 €
