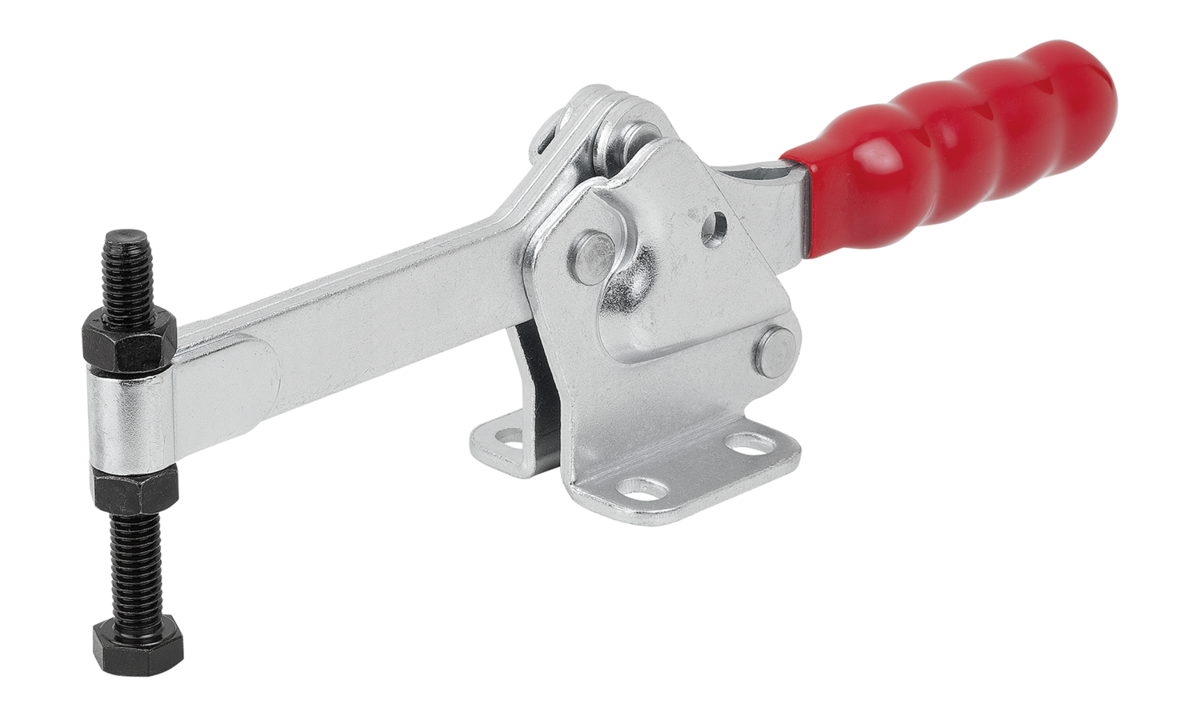

Sauterelle à levier horizontal avec embase horizontale et bras de maintien plein
K1435

Sauterelle à levier horizontal avec embase horizontale et bras...

retour

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Acier zingué.
Poignée plastique résistante à l'huile.
Nota :Bride de fixation à souder.Accessoires :K0688
K0689
K0690
K0101
K1442
K0102
K0103
K1443
K0104
K0106
K1431
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K1435 Sauterelle à levier horizontal avec embase horizontale et bras de maintien plein 264 kB
 Informations techniques 1,7 MB

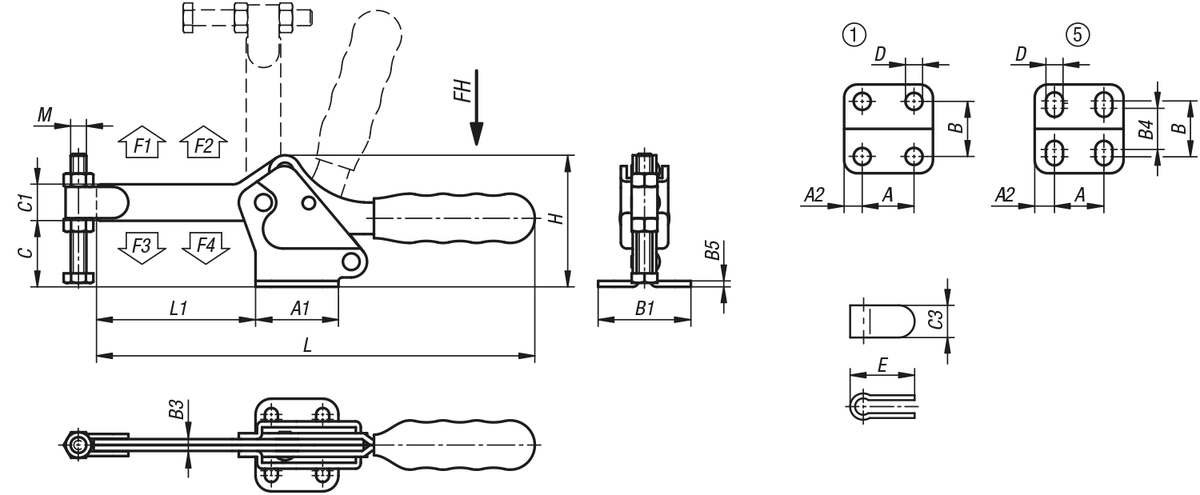

Dessins

Sauterelle à levier horizontal avec embase horizontale et bras de maintien plein

Sélection/filtre d'articles

RéférenceGabarit des
perçages
Angle d'ouverture
du bras de fixation
Angle
d'ouverture
de la poignée
Force
manuelle
FH (N)
Force de
retenue
F1 N
Force de
retenue
F2 N
Force de
serrage
F3 N
Force de
serrage
F4 N
CAOAcc.PrixCommander
K1435.01400590°72°200140034008001900 23,32 €
K1435.02400594°76°2502400540011003000 30,97 €
K1435.03000194°80°2503000640011003000 45,73 €
RéférenceA

A1A2BB1B3B4B5CC1C3DEHLL1MCAOAcc.PrixCommander
K1435.0140026428314762633417,5166,6316722482M8x60 23,32 €
K1435.0240041,2599435983944523208,74090,1280111M10x80 30,97 €
K1435.0300041,2661341,36710-55926238,744111307130M12x100 45,73 €
