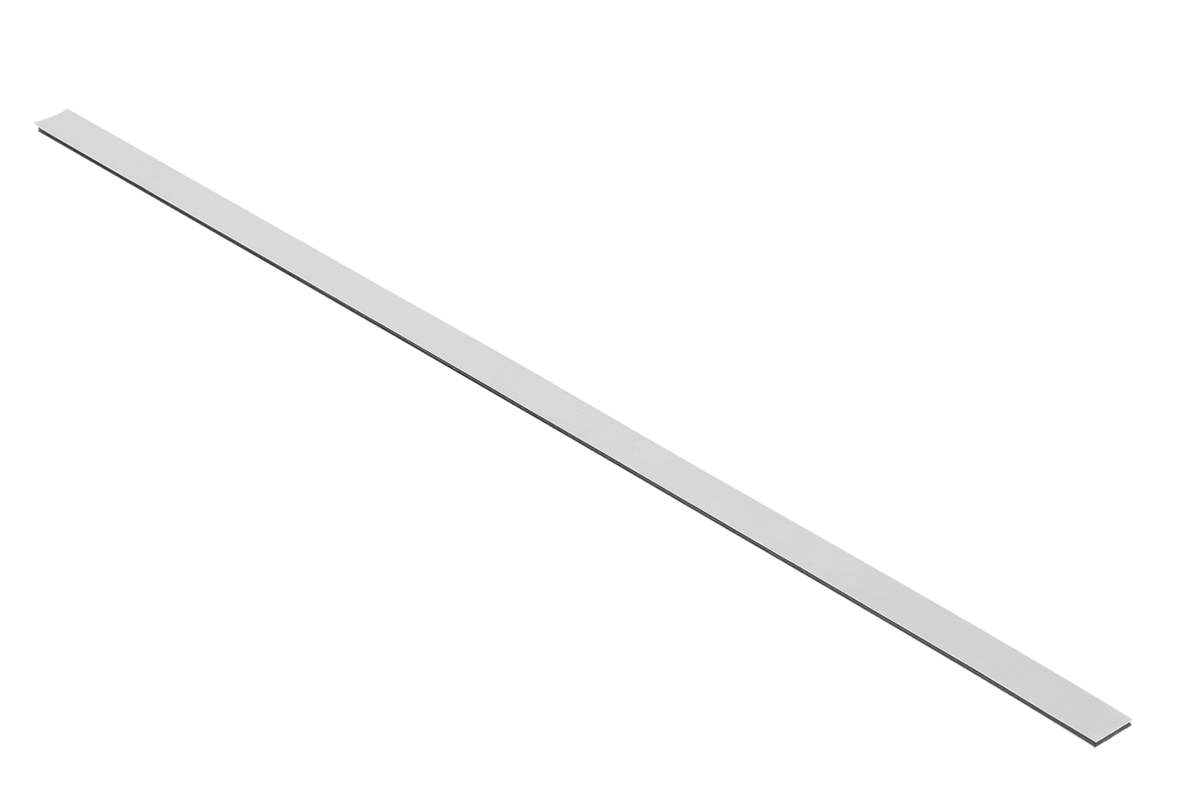

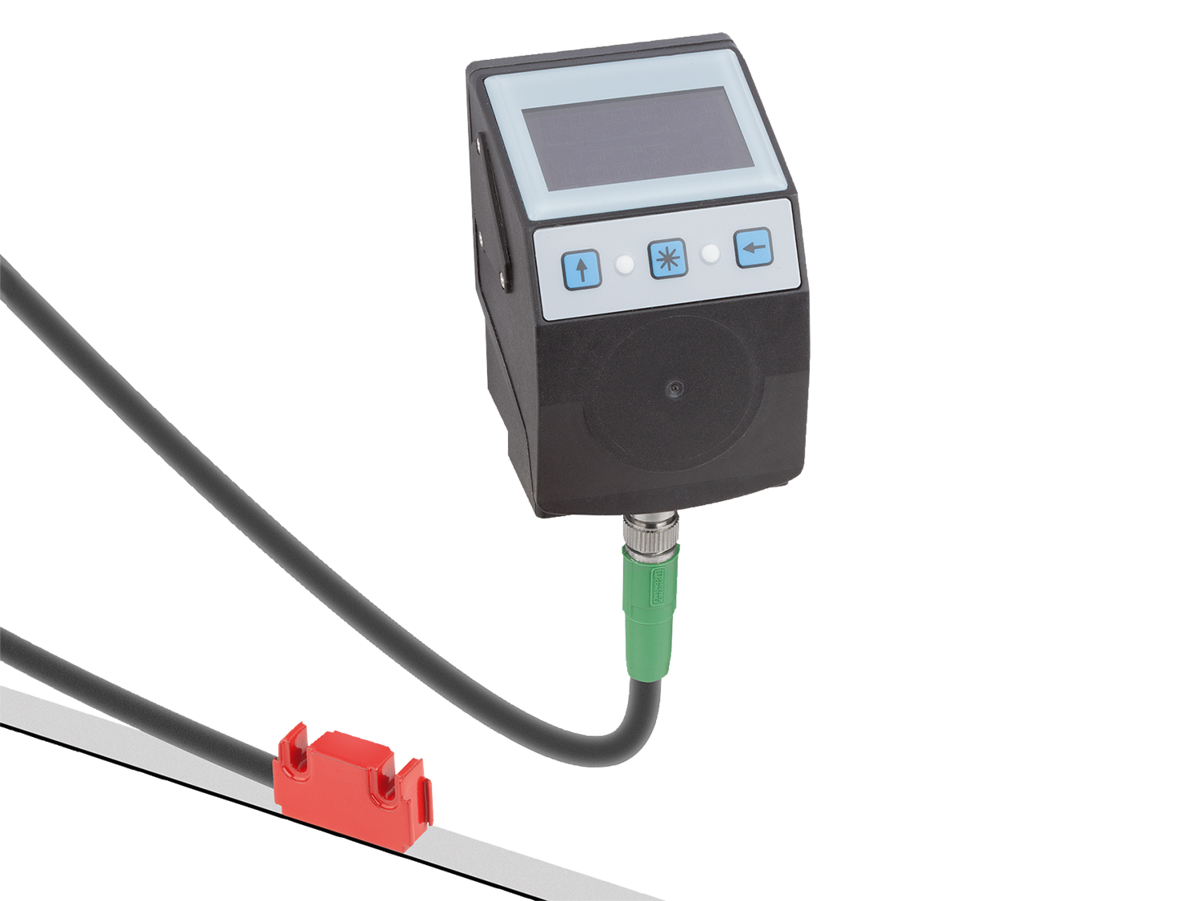

Bande magnétique avec échelle codée incrémentalement, longueur de pôle 5 mm
Description de l'article/illustrations du produit

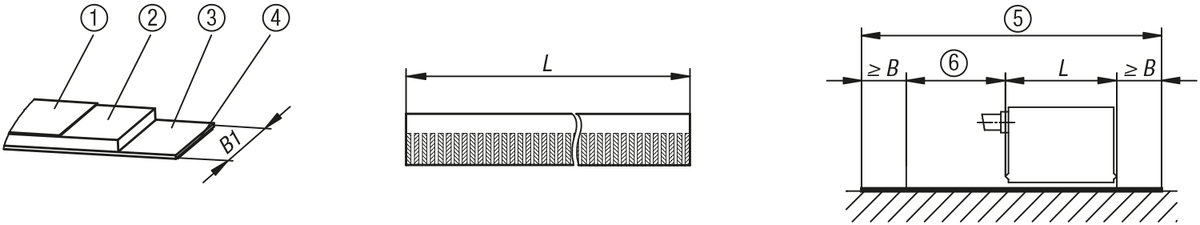

DescriptionMatière :Bande magnétique : bande en plastique magnétisé. Bande de support : acier. Bande de masquage : inox.Finition :Échelle codée incrémentalement. Longueur de pôle 5 mm.Nota :Simple montage par collage, peut être monté soi-même. La longueur de bande requise se calcule de cette manière : Course de mesure + longueur de capteur "L" + (2 x parcours initial ou terminal "B"). L = voir le schéma du capteur utilisé. B = 10 mm (parcours initial ou terminal).Données techniques :Coefficient de dilatation (11 ± 1) x 10-6/K (acier à ressorts)Plage de température :- Température ambiante : -20…70 °C - Température de stockage : -40…70 °CMontage :Le montage se fait sur une bande adhésive pré-montée double-face et doit être réalisé à l'aide des informations d'utilisation.Sur demande :Autres longueurs de 0,1 à 100 m, avec intervalles de 0,1 m.À noter :Humidité relative de l'air 100 %. Formation de condensation admise.Indication de dessin :
1) Bande de masquage A = 0,176 mm 2) Bande magnétique M = 1,0 mm 3) Bande de support T = 0,3 mm 4) Bande adhésive K = 0,1 mm 5) Longueur de bande nécessaire = course de mesure + L + 2 x B 6) Course de mesure
Caractéristiques :
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
