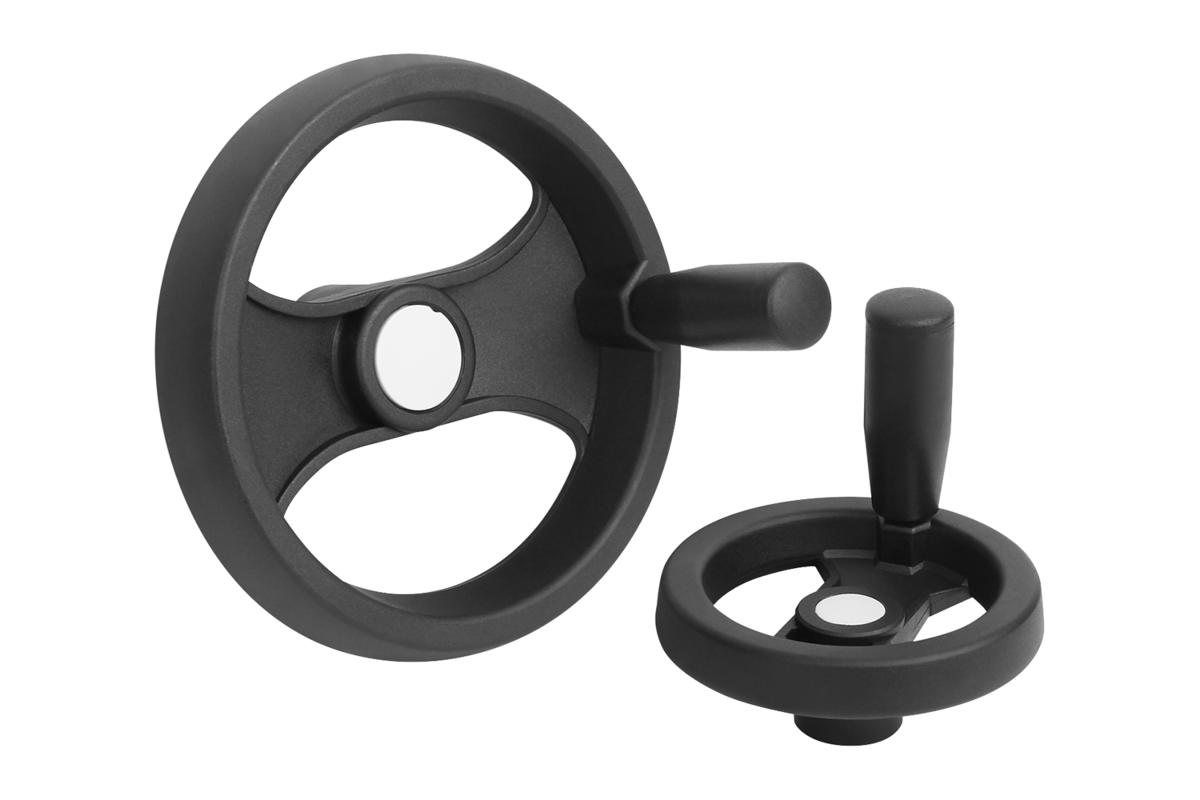

K0725Volant à 2 bras en plastique, avec poignée tournante |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Volant en polyamide renforcé et stabilisé. Bouchons centraux en polyamide. Alésage traversant, acier Insert fileté pour poignée cylindrique en laiton.Finition :Volant résistant aux huiles et aux graisses, noir (RAL 9011), satiné. Bouchons centraux en polyamide, gris (RAL 7035). Alésage traversant, bruni.Sur demande :Autres couleurs de bouchons, finitions spéciales.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
Référence | Finition 1 | D1 | D2 | D3 | D4 | H | H2 | A | L | L1 | L2 | L3 | B3
| T
| CAO | Acc. | Prix | Commander |
---|
K0725.4080X08 | alésage sans rainure | 80 | 8H7 | 24,5 | 20 | 20 | 16 | 30 | 85 | 20 | 51 | 34 | - | - | | | 10,29 € | | K0725.4080X10 | alésage sans rainure | 80 | 10H7 | 24,5 | 20 | 20 | 16 | 30 | 85 | 20 | 51 | 34 | - | - | | | 10,29 € | | K0725.4100X10 | alésage sans rainure | 99 | 10H7 | 28 | 20 | 25,5 | 20 | 38 | 93 | 24 | 51 | 43 | - | - | | | 11,33 € | | K0725.4100X12 | alésage sans rainure | 99 | 12H7 | 28 | 20 | 25,5 | 20 | 38 | 93 | 24 | 51 | 43 | - | - | | | 11,33 € | | K0725.4130X12 | alésage sans rainure | 129 | 12H7 | 32 | 23 | 30 | 21 | 55 | 112 | 24 | 62 | 50 | - | - | | | 13,45 € | | K0725.4130X14 | alésage sans rainure | 129 | 14H7 | 32 | 23 | 30 | 21 | 55 | 112 | 24 | 62 | 50 | - | - | | | 13,45 € | | K0725.4160X14 | alésage sans rainure | 159 | 14H7 | 40 | 23 | 33 | 22 | 66 | 119 | 32 | 62 | 57 | - | - | | | 17,56 € | | K0725.4160X16 | alésage sans rainure | 159 | 16H7 | 40 | 23 | 33 | 22 | 66 | 119 | 32 | 62 | 57 | - | - | | | 17,56 € | | K0725.4200X16 | alésage sans rainure | 198 | 16H7 | 51 | 26 | 31 | 17,5 | 82 | 141 | 32 | 81 | 60 | - | - | | | 21,90 € | | K0725.4200X20 | alésage sans rainure | 198 | 20H7 | 51 | 26 | 31 | 17,5 | 82 | 141 | 32 | 81 | 60 | - | - | | | 21,90 € | | K0725.4250X20 | alésage sans rainure | 252 | 20H7 | 55,5 | 27 | 39,5 | 24 | 113 | 163 | 36 | 92 | 71 | - | - | | | 28,75 € | | K0725.4250X24 | alésage sans rainure | 252 | 24H7 | 55,5 | 27 | 39,5 | 24 | 113 | 163 | 36 | 92 | 71 | - | - | | | 28,75 € | | K0725.4345X20 | alésage sans rainure | 346 | 20H7 | 67,5 | 27 | 42 | 24 | 146 | 171 | 32 | 92 | 79 | - | - | | | 55,26 € | | K0725.5080X08 | alésage avec rainure | 80 | 8H7 | 24,5 | 20 | 20 | 16 | 30 | 85 | 20 | 51 | 34 | 2 | 9 | | | 11,90 € | | K0725.5080X10 | alésage avec rainure | 80 | 10H7 | 24,5 | 20 | 20 | 16 | 30 | 85 | 20 | 51 | 34 | 3 | 11,4 | | | 11,90 € | | K0725.5100X10 | alésage avec rainure | 99 | 10H7 | 28 | 20 | 25,5 | 20 | 38 | 93 | 24 | 51 | 43 | 3 | 11,4 | | | 12,99 € | | K0725.5100X12 | alésage avec rainure | 99 | 12H7 | 28 | 20 | 25,5 | 20 | 38 | 93 | 24 | 51 | 43 | 4 | 13,8 | | | 12,99 € | | K0725.5130X12 | alésage avec rainure | 129 | 12H7 | 32 | 23 | 30 | 21 | 55 | 112 | 24 | 62 | 50 | 4 | 13,8 | | | 15,06 € | | K0725.5130X14 | alésage avec rainure | 129 | 14H7 | 32 | 23 | 30 | 21 | 55 | 112 | 24 | 62 | 50 | 5 | 16,3 | | | 15,06 € | | K0725.5160X14 | alésage avec rainure | 159 | 14H7 | 40 | 23 | 33 | 22 | 66 | 119 | 32 | 62 | 57 | 5 | 16,3 | | | 19,18 € | | K0725.5160X16 | alésage avec rainure | 159 | 16H7 | 40 | 23 | 33 | 22 | 66 | 119 | 32 | 62 | 57 | 5 | 18,3 | | | 19,18 € | | K0725.5200X16 | alésage avec rainure | 198 | 16H7 | 51 | 26 | 31 | 17,5 | 82 | 141 | 32 | 81 | 60 | 5 | 18,3 | | | 23,53 € | | K0725.5200X20 | alésage avec rainure | 198 | 20H7 | 51 | 26 | 31 | 17,5 | 82 | 141 | 32 | 81 | 60 | 6 | 22,8 | | | 23,53 € | | K0725.5250X20 | alésage avec rainure | 252 | 20H7 | 55,5 | 27 | 39,5 | 24 | 113 | 163 | 36 | 92 | 71 | 6 | 22,8 | | | 30,31 € | | K0725.5250X24 | alésage avec rainure | 252 | 24H7 | 55,5 | 27 | 39,5 | 24 | 113 | 163 | 36 | 92 | 71 | 8 | 27,3 | | | 30,31 € | | K0725.5345X20 | alésage avec rainure | 346 | 20H7 | 67,5 | 27 | 42 | 24 | 146 | 171 | 32 | 92 | 79 | 6 | 22,8 | | | 56,43 € | |
