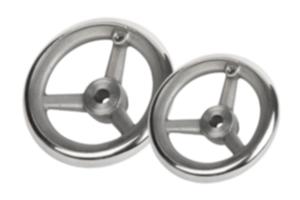

- K1208
Volants
DIN 950, en Inox
- K1520
Volants pleins en aluminium
sans poignée
- K1521
Volants pleins en aluminium
avec poignée cylindrique tournante
- K1522
Volants pleins en aluminium
avec poignée cylindrique escamotable
- K0161
Volant plein
en aluminium
- K0161
Volant plein
en aluminium
- K0163
Volant plein
en aluminium, similaire à DIN 950
- K1307
Volants pleins
avec poignée tournante
- K0164
Volant plein
avec poignée tournante
- K0165
Volant plein
sans poignée
- K0256
Volant
- K0257
Volant
avec poignée cylindrique tournante
- K0258
Volant
avec poignée cylindrique escamotable
- K0259
Volant
avec poignée cylindrique de sécurité
- K0184
Volant
- K0262
Volant moleté avec poignée
- K0275
Volant elliptique
- K1661
Volants en tôle d'acier
- K0726
Poignée boule, tournante
- K0684
Manivelle dégagée
similaire à DIN 468
- K0685
Manivelle droite
similaire à DIN 469
- K0727
Manivelle en aluminium
- K0997
Manivelle en aluminium
avec poignée cylindrique escamotable
- K0996
Manivelle en aluminium
avec poignée cylindrique tournante
- K0998
Manivelle en aluminium
avec poignée cylindrique de sécurité
- K0999
Manivelle en inox
avec poignée cylindrique tournante
- K0266
Manivelle
avec poignée cylindrique escamotable
- K0659
Manivelle
avec poignée cylindrique tournante
- K0268
Manivelle
avec poignée cylindrique de sécurité
- K0728
Poignée équilibrée
- K0740
Poignée cylindrique tournante
avec six pans creux
- K0774
Poignée cylindrique tournante
- K0775
Poignée cylindrique, escamotable
- K1000
Poignée cylindrique
tournante en inox
- K0263
Poignée cylindrique tournante
- K1468
Poignées cylindriques en plastique
tournantes
- K1469
Poignées cylindriques en plastique
escamotables
- K0265
Poignée cylindrique de sécurité
avec retour automatique
- K1470
Poignées cylindriques de sécurité en plastique
avec retour automatique
- K0166
Poignée fixe
DIN 39, forme E, en acier
- K1199
Poignée fixe DIN 39, Forme E, en Inox
- K0167
Poignée fixe
DIN 39, forme E, en aluminium
- K0168
Poignée tournante
similaire à DIN 98, Forme E, en acier
- K1209
Poignées tournantes
similaires à DIN 98, Forme E, en Inox
- K0169
Poignée tournante
similaire DIN 98, Forme E, en aluminium
- K1221
Poignée conique
fixe
- K0170
Poignée tournante
- K0651
Poignée tournante
ovale
- K0172
Poignée fixe conique
- K1207
Embout conique
- K1222
Embout
- K1201
Poignée tournante
conique
- K1202
Poignée fixe conique
- K0173
Rondelle
- K0408
Indicateur de position
- K0409
Indicateur de position
- K0410
Indicateur de position
- K0411
Indicateur de position
à programmer librement
- K0771
Indicateur de position
programmable
- K1657
Indicateurs de position en plastique, interface
IO-Link électronique
- K1658
Capteurs magnétiques passifs, interface
IO-Link miniature
- K1905
Indicateur de position
quasi absolu, indépendant du secteur, précision d‘affichage 10 µm, taille réduite
- K1906
Indicateur de position
quasi absolu, indépendant du réseau, précision d‘affichage 10 µm
- K1959
Capteur magnétique
passif, taille miniature
- K1926
Capteur à arbre creux
avec scanner magnétique
- K1927
Corps réducteur
- K1663
Bande magnétique
avec échelle codée incrémentalement, longueur de pôle 5 mm
- K0412
Corps réducteur
- K0413
Plaque intermédiaire
- K0414
Plaque de montage
- K1928
Sélecteur avec indicateur de position
affichage numérique
- K1929
Indicateur de position pour volants
affichage analogique et numérique
- K1930
Volant pour indicateur de position
- Verrous quart de tour, profilés de protection des arêtes
- Charnières
- Pieds réglables
- Eléments d'assemblage de structures tubulaires, raccords de profilés
- Glissières télescopiques
- Grenouillères, fermetures à déclic, loquets de verrouillage
- Sauterelles
- Eléments de bridage
- Poussoirs à ressort, doigts d‘indexage, goupilles d'arrêt
- Eléments d'appui, éléments de positionnement, éléments de butée réglable
- Eléments de serrage
- Articulations
- Aimants
- Eléments d'amortissement
- Voyant niveau d'huile fileté
- Règles, anneaux gradués, nivelles
- Moyens de manutention
- Outils, équipements d'atelier
- Protection hygiénique
- Technique de serrage
- Solutions spéciales
- Modèles classiques
- Conversion de référence
|
|
|
K0162Volant droit à deux bras en aluminium, jante droite |
retour |
|
|
DescriptionMatière :Volant : aluminium.
Poignée : plastique thermodurcissable PF 31-DIN 7708, noir.
Insert : acier zingué.Finition :Laqué poudre noire.
La jante est tournée.
Sur demande :Les moyeux sont disponibles avec un carré femelle.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

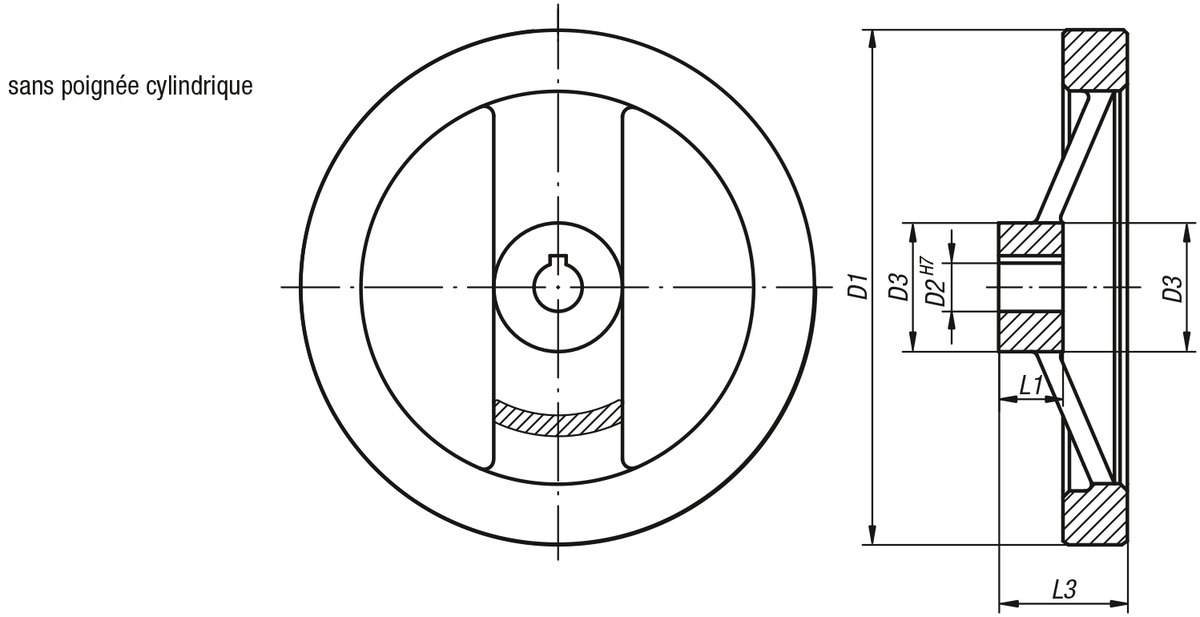

Volant droit à deux bras en aluminium, jante droite, sans poignée cylindrique |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Finition 1 | D1
| D2 | D3 | L1 | L3 | B3
| T
| CAO | Acc. | Prix | Commander |
|---|

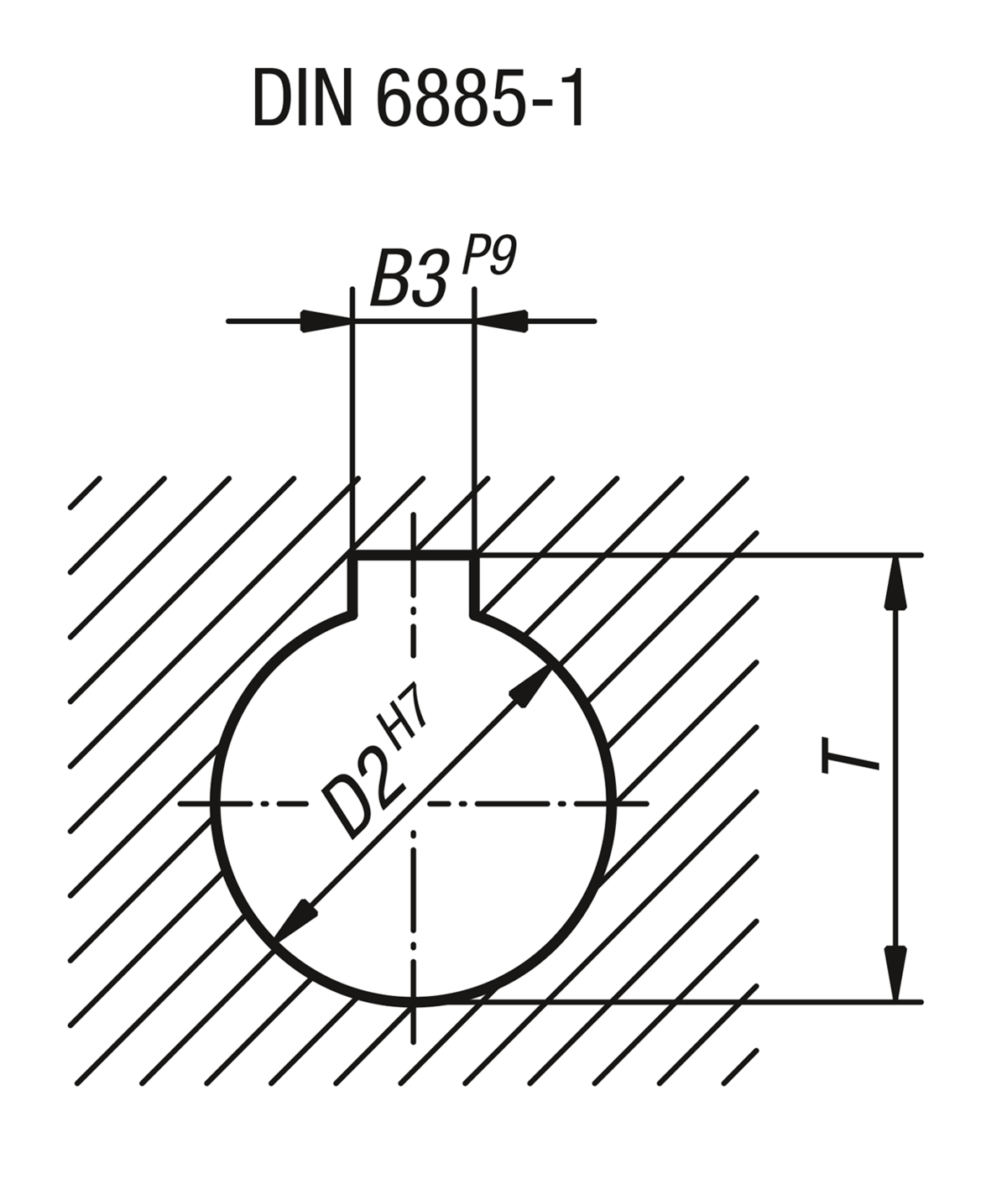

| K0162.01080X10 | alésage sans rainure | 80 | 10H7 | 24 | 16 | 28 | - | - |  | | 11,04 € | | | K0162.01080X12 | alésage sans rainure | 80 | 12H7 | 24 | 16 | 28 | - | - | | | 11,04 € | | | K0162.01100X10 | alésage sans rainure | 100 | 10H7 | 26 | 17 | 33 | - | - | | | 13,34 € | | | K0162.01100X12 | alésage sans rainure | 100 | 12H7 | 26 | 17 | 33 | - | - | | | 13,34 € | | | K0162.01125X12 | alésage sans rainure | 125 | 12H7 | 31 | 18 | 33,5 | - | - | | | 15,48 € | | | K0162.01125X14 | alésage sans rainure | 125 | 14H7 | 31 | 18 | 33,5 | - | - | | | 15,48 € | | | K0162.01160X14 | alésage sans rainure | 160 | 14H7 | 40 | 20 | 39 | - | - | | | 19,86 € | | | K0162.01160X16 | alésage sans rainure | 160 | 16H7 | 40 | 20 | 39 | - | - | | | 19,86 € | | | K0162.01200X18 | alésage sans rainure | 200 | 18H7 | 42 | 24 | 45 | - | - | | | 32,94 € | | | K0162.01200X20 | alésage sans rainure | 200 | 20H7 | 42 | 24 | 45 | - | - | | | 32,94 € | | | K0162.01250X22 | alésage sans rainure | 250 | 22H7 | 48 | 28 | 51 | - | - | | | 52,09 € | | | K0162.01250X26 | alésage sans rainure | 250 | 26H7 | 48 | 28 | 51 | - | - | | | 52,09 € | | | K0162.11080X10 | alésage avec rainure | 80 | 10H7 | 24 | 16 | 28 | 3 | 11,4 | | | 12,91 € | | | K0162.11080X12 | alésage avec rainure | 80 | 12H7 | 24 | 16 | 28 | 4 | 13,8 | | | 12,91 € | | | K0162.11100X10 | alésage avec rainure | 100 | 10H7 | 26 | 17 | 33 | 3 | 11,4 | | | 15,22 € | | | K0162.11100X12 | alésage avec rainure | 100 | 12H7 | 26 | 17 | 33 | 4 | 13,8 | | | 15,22 € | | | K0162.11125X12 | alésage avec rainure | 125 | 12H7 | 31 | 18 | 33,5 | 4 | 13,8 | | | 17,46 € | | | K0162.11125X14 | alésage avec rainure | 125 | 14H7 | 31 | 18 | 33,5 | 5 | 16,3 | | | 17,46 € | | | K0162.11160X14 | alésage avec rainure | 160 | 14H7 | 40 | 20 | 39 | 5 | 16,3 | | | 21,95 € | | | K0162.11160X16 | alésage avec rainure | 160 | 16H7 | 40 | 20 | 39 | 5 | 18,3 | | | 21,95 € | | | K0162.11200X18 | alésage avec rainure | 200 | 18H7 | 42 | 24 | 45 | 6 | 20,8 | | | 35,27 € | | | K0162.11200X20 | alésage avec rainure | 200 | 20H7 | 42 | 24 | 45 | 6 | 22,8 | | | 35,27 € | | | K0162.11250X22 | alésage avec rainure | 250 | 22H7 | 48 | 28 | 51 | 6 | 24,8 | | | 55,07 € | | | K0162.11250X26 | alésage avec rainure | 250 | 26H7 | 48 | 28 | 51 | 8 | 29,3 | | | 55,07 € | |
|
Volant droit à deux bras en aluminium, jante droite, avec poignée cylindrique fixe |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Finition 1 | D1 | D2 | D3 | L1 | L3 | B3
| T
| Poignée
cylindrique
fixe | CAO | Acc. | Prix | Commander |
|---|
| K0162.21080X10 | alésage sans rainure | 80 | 10H7 | 24 | 16 | 28 | - | - | ø18 x M6 x 40 | | | 16,39 € | | | K0162.21080X12 | alésage sans rainure | 80 | 12H7 | 24 | 16 | 28 | - | - | ø18 x M6 x 40 | | | 16,39 € | | | K0162.21100X10 | alésage sans rainure | 100 | 10H7 | 26 | 17 | 33 | - | - | ø18 x M6 x 40 | | | 18,72 € | | | K0162.21100X12 | alésage sans rainure | 100 | 12H7 | 26 | 17 | 33 | - | - | ø18 x M6 x 40 | | | 18,72 € | | | K0162.21125X12 | alésage sans rainure | 125 | 12H7 | 31 | 18 | 33,5 | - | - | ø21 x M8 x 50 | | | 21,86 € | | | K0162.21125X14 | alésage sans rainure | 125 | 14H7 | 31 | 18 | 33,5 | - | - | ø21 x M8 x 50 | | | 21,86 € | | | K0162.21160X14 | alésage sans rainure | 160 | 14H7 | 40 | 20 | 39 | - | - | ø26 x M10 x 80 | | | 29,20 € | | | K0162.21160X16 | alésage sans rainure | 160 | 16H7 | 40 | 20 | 39 | - | - | ø26 x M10 x 80 | | | 29,20 € | | | K0162.21200X18 | alésage sans rainure | 200 | 18H7 | 42 | 24 | 45 | - | - | ø26 x M10 x 80 | | | 42,29 € | | | K0162.21200X20 | alésage sans rainure | 200 | 20H7 | 42 | 24 | 45 | - | - | ø26 x M10 x 80 | | | 42,29 € | | | K0162.21250X22 | alésage sans rainure | 250 | 22H7 | 48 | 28 | 51 | - | - | ø28 x M12 x 90 | | | 62,69 € | | | K0162.21250X26 | alésage sans rainure | 250 | 26H7 | 48 | 28 | 51 | - | - | ø28 x M12 x 90 | | | 62,69 € | | | K0162.31080X10 | alésage avec rainure | 80 | 10H7 | 24 | 16 | 28 | 3 | 11,4 | ø18 x M6 x 40 | | | 18,28 € | | | K0162.31080X12 | alésage avec rainure | 80 | 12H7 | 24 | 16 | 28 | 4 | 13,8 | ø18 x M6 x 40 | | | 18,28 € | | | K0162.31100X10 | alésage avec rainure | 100 | 10H7 | 26 | 17 | 33 | 3 | 11,4 | ø18 x M6 x 40 | | | 20,58 € | | | K0162.31100X12 | alésage avec rainure | 100 | 12H7 | 26 | 17 | 33 | 4 | 13,8 | ø18 x M6 x 40 | | | 20,58 € | | | K0162.31125X12 | alésage avec rainure | 125 | 12H7 | 31 | 18 | 33,5 | 4 | 13,8 | ø21 x M8 x 50 | | | 23,88 € | | | K0162.31125X14 | alésage avec rainure | 125 | 14H7 | 31 | 18 | 33,5 | 5 | 16,3 | ø21 x M8 x 50 | | | 23,88 € | | | K0162.31160X14 | alésage avec rainure | 160 | 14H7 | 40 | 20 | 39 | 5 | 16,3 | ø26 x M10 x 80 | | | 31,30 € | | | K0162.31160X16 | alésage avec rainure | 160 | 16H7 | 40 | 20 | 39 | 5 | 18,3 | ø26 x M10 x 80 | | | 31,30 € | | | K0162.31200X18 | alésage avec rainure | 200 | 18H7 | 42 | 24 | 45 | 6 | 20,8 | ø26 x M10 x 80 | | | 44,51 € | | | K0162.31200X20 | alésage avec rainure | 200 | 20H7 | 42 | 24 | 45 | 6 | 22,8 | ø26 x M10 x 80 | | | 44,51 € | | | K0162.31250X22 | alésage avec rainure | 250 | 22H7 | 48 | 28 | 51 | 6 | 24,8 | ø28 x M12 x 90 | | | 65,62 € | | | K0162.31250X26 | alésage avec rainure | 250 | 26H7 | 48 | 28 | 51 | 8 | 29,3 | ø28 x M12 x 90 | | | 65,62 € | |
|
Volant droit à deux bras en aluminium, jante droite, avec poignée cylindrique tournante |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Finition 1 | D1 | D2 | D3 | L1 | L3 | B3
| T
| Poignée
cylindrique
tournante | CAO | Acc. | Prix | Commander |
|---|
| K0162.41080X10 | alésage sans rainure | 80 | 10H7 | 24 | 16 | 28 | - | - | ø18 x M6 x 40 | | | 19,60 € | | | K0162.41080X12 | alésage sans rainure | 80 | 12H7 | 24 | 16 | 28 | - | - | ø18 x M6 x 40 | | | 19,60 € | | | K0162.41100X10 | alésage sans rainure | 100 | 10H7 | 26 | 17 | 33 | - | - | ø18 x M6 x 40 | | | 21,95 € | | | K0162.41100X12 | alésage sans rainure | 100 | 12H7 | 26 | 17 | 33 | - | - | ø18 x M6 x 40 | | | 21,95 € | | | K0162.41125X12 | alésage sans rainure | 125 | 12H7 | 31 | 18 | 33,5 | - | - | ø22 x M8 x 56 | | | 25,54 € | | | K0162.41125X14 | alésage sans rainure | 125 | 14H7 | 31 | 18 | 33,5 | - | - | ø22 x M8 x 56 | | | 25,54 € | | | K0162.41160X14 | alésage sans rainure | 160 | 14H7 | 40 | 20 | 39 | - | - | ø26 x M10 x 80 | | | 32,05 € | | | K0162.41160X16 | alésage sans rainure | 160 | 16H7 | 40 | 20 | 39 | - | - | ø26 x M10 x 80 | | | 32,05 € | | | K0162.41200X18 | alésage sans rainure | 200 | 18H7 | 42 | 24 | 45 | - | - | ø26 x M10 x 80 | | | 45,04 € | | | K0162.41200X20 | alésage sans rainure | 200 | 20H7 | 42 | 24 | 45 | - | - | ø26 x M10 x 80 | | | 45,04 € | | | K0162.41250X22 | alésage sans rainure | 250 | 22H7 | 48 | 28 | 51 | - | - | ø31 x M12 x 102 | | | 66,55 € | | | K0162.41250X26 | alésage sans rainure | 250 | 26H7 | 48 | 28 | 51 | - | - | ø31 x M12 x 102 | | | 66,55 € | | | K0162.51080X10 | alésage avec rainure | 80 | 10H7 | 24 | 16 | 28 | 3 | 11,4 | ø18 x M6 x 40 | | | 21,55 € | | | K0162.51080X12 | alésage avec rainure | 80 | 12H7 | 24 | 16 | 28 | 4 | 13,8 | ø18 x M6 x 40 | | | 21,55 € | | | K0162.51100X10 | alésage avec rainure | 100 | 10H7 | 26 | 17 | 33 | 3 | 11,4 | ø18 x M6 x 40 | | | 23,92 € | | | K0162.51100X12 | alésage avec rainure | 100 | 12H7 | 26 | 17 | 33 | 4 | 13,8 | ø18 x M6 x 40 | | | 23,92 € | | | K0162.51125X12 | alésage avec rainure | 125 | 12H7 | 31 | 18 | 33,5 | 4 | 13,8 | ø22 x M8 x 56 | | | 27,60 € | | | K0162.51125X14 | alésage avec rainure | 125 | 14H7 | 31 | 18 | 33,5 | 5 | 16,3 | ø22 x M8 x 56 | | | 27,60 € | | | K0162.51160X14 | alésage avec rainure | 160 | 14H7 | 40 | 20 | 39 | 5 | 16,3 | ø26 x M10 x 80 | | | 34,12 € | | | K0162.51160X16 | alésage avec rainure | 160 | 16H7 | 40 | 20 | 39 | 5 | 18,3 | ø26 x M10 x 80 | | | 34,12 € | | | K0162.51200X18 | alésage avec rainure | 200 | 18H7 | 42 | 24 | 45 | 6 | 20,8 | ø26 x M10 x 80 | | | 47,29 € | | | K0162.51200X20 | alésage avec rainure | 200 | 20H7 | 42 | 24 | 45 | 6 | 22,8 | ø26 x M10 x 80 | | | 47,29 € | | | K0162.51250X22 | alésage avec rainure | 250 | 22H7 | 48 | 28 | 51 | 6 | 24,8 | ø31 x M12 x 102 | | | 69,43 € | | | K0162.51250X26 | alésage avec rainure | 250 | 26H7 | 48 | 28 | 51 | 8 | 29,3 | ø31 x M12 x 102 | | | 69,43 € | |
|
