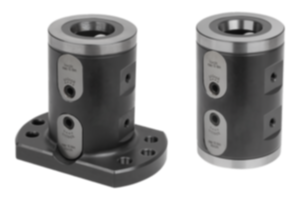

Module de base 5 axes UNILOCK à pas de 80 mm
K0960

Module de base 5 axes UNILOCK à pas de 80 mm

retour

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles
DescriptionMatière :Acier de traitement.Finition :Corps de base oxydé.
Surfaces fonctionnelles trempées et rectifiées.
Nota :Les modules de base 5 axes UNILOCK peuvent s’adapter directement sur les tables ayant une trame de trous (M12) à pas de 40 ou 50 mm ainsi que sur les tables à rainures en T. Ils s'adaptent aussi sur les systèmes point-zéro UNILOCK avec tenons de serrage UNILOCK. Il est également possible de les monter directement sur des systèmes courants de serrage point-zéro avec un tenon de serrage approprié.Sur demande :avec sécurité anti-rotation
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K0960 Module de base 5 axes UNILOCK à pas de 80 mm 194 kB
 Informations techniques pour système de serrage de module 80 7,8 MB

Dessins (aperçu complet)

Module de base 5 axes UNILOCK à pas de 80 mm

Module de base 5 axes UNILOCK pas de 80 mm, pied sans trou oblong

plus d'infos

Dessins

Module de base 5 axes UNILOCK pas de 80 mm, pied sans trou oblong

Sélection/filtre d'articles

RéférenceFinition 2Forme

Type de formeHDSWForce de
retenue
F kN
Couple
de serrage
max Nm
Poids
kg
StatutCAOAcc.PrixCommander
K0960.1207550400Pied sans trou oblongAsans sécurité anti-rotation7512650153,64 684,00 €
K0960.1207550401Pied sans trou oblongBavec sécurité anti-rotation7512650153,65fin de série 804,00 €
K0960.1210050400Pied sans trou oblongAsans sécurité anti-rotation10012650154,6 714,00 €

Module de base 5 axes UNILOCK à pas de 80 mm, pied avec trou oblong

plus d'infos

Dessins

Module de base 5 axes UNILOCK à pas de 80 mm, pied avec trou oblong

Sélection/filtre d'articles

RéférenceFinition 2Forme

Type de formeHDSWForce de
retenue
F kN
Couple
de serrage
max Nm
Poids
kg
CAOAcc.PrixCommander
K0960.12125500Pied avec trou oblongAsans sécurité anti-rotation12512650156,8 876,00 €
K0960.12150500Pied avec trou oblongAsans sécurité anti-rotation15012650157,8 912,00 €
K0960.12175500Pied avec trou oblongAsans sécurité anti-rotation17512650159,26 950,00 €
K0960.16125500Pied avec trou oblongAsans sécurité anti-rotation12516650156,55 876,00 €
K0960.16150500Pied avec trou oblongAsans sécurité anti-rotation15016650157,6 912,00 €
K0960.16175500Pied avec trou oblongAsans sécurité anti-rotation17516650158,45 941,00 €
