Accouplement pour serrage croisé

retour

Produits
- Technique de serrage
  - Technique de serrage d'étaux
    - Étaux de bridage 5 axes KIPPflexX Étau de bridage 5 axes compact
      - Accouplement pour serrage croisé

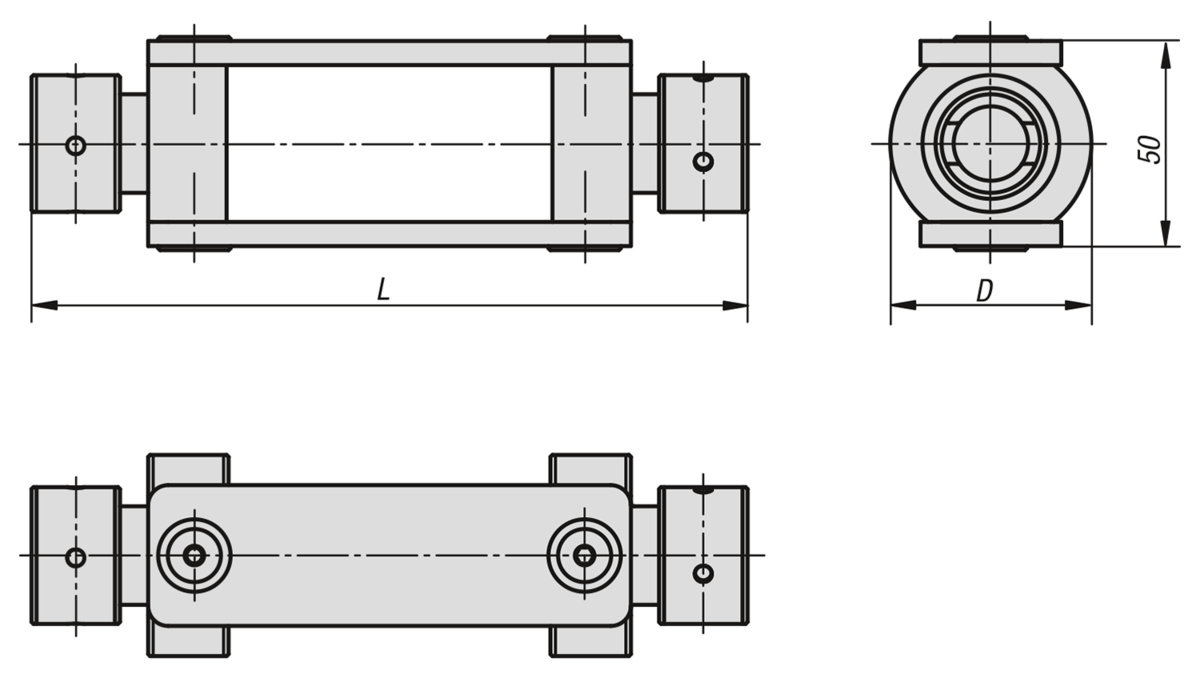

Description de l'article/illustrations du produit

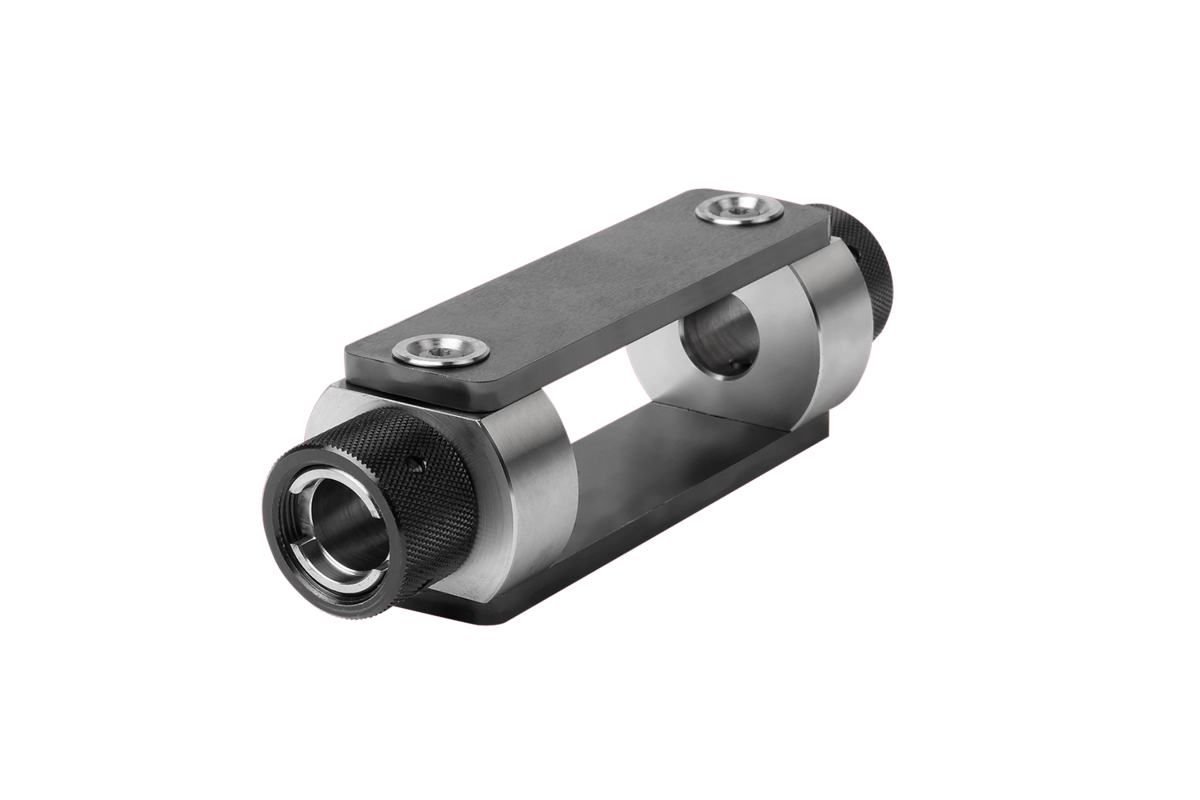

DescriptionMatière :Acier de traitement.Finition :Bruni.Nota :L'accouplement pour serrage croisé permet de raccorder entre eux deux étaux de bridage 5 axes compacts/ KIPPflexX.
Ainsi, une pièce à usiner peut être maintenue sur quatre côtés.
Afin d'aligner l'accouplement pour serrage croisé exactement sur le centre de la broche transversale, une broche filetée et un écrou de broche sont nécessaires à chaque extrémité.
Ces articles sont des accessoires et doivent être commandés en complément sous les références suivantes :
Broche filetée K1555.999.008
Écrou de broche K0940.999.003
Attention :La profondeur de serrage maximale pour un serrage croisé est de 12 mm grâce à la structure du coupleur.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
