Mandrins stationnaires à 4 mors en acier
K1837

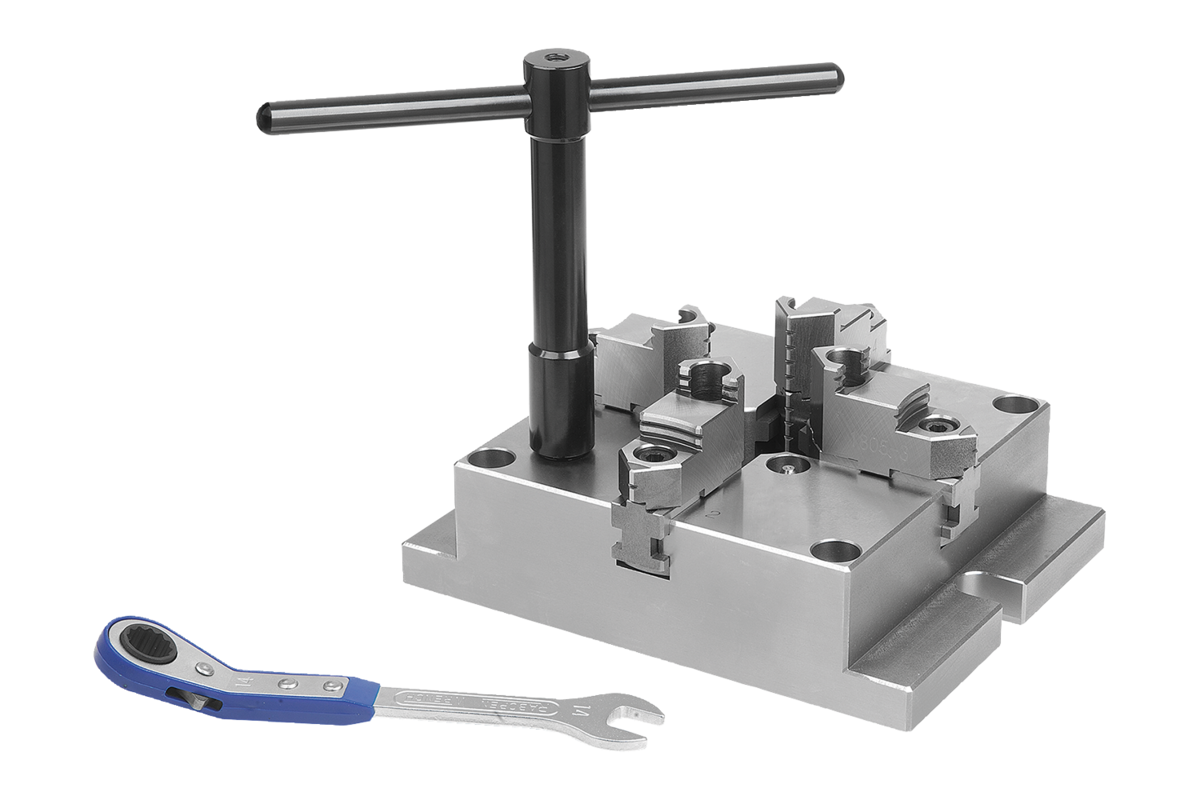

Mandrins stationnaires à 4 mors en acier

retour

Description de l'article/illustrations du produit

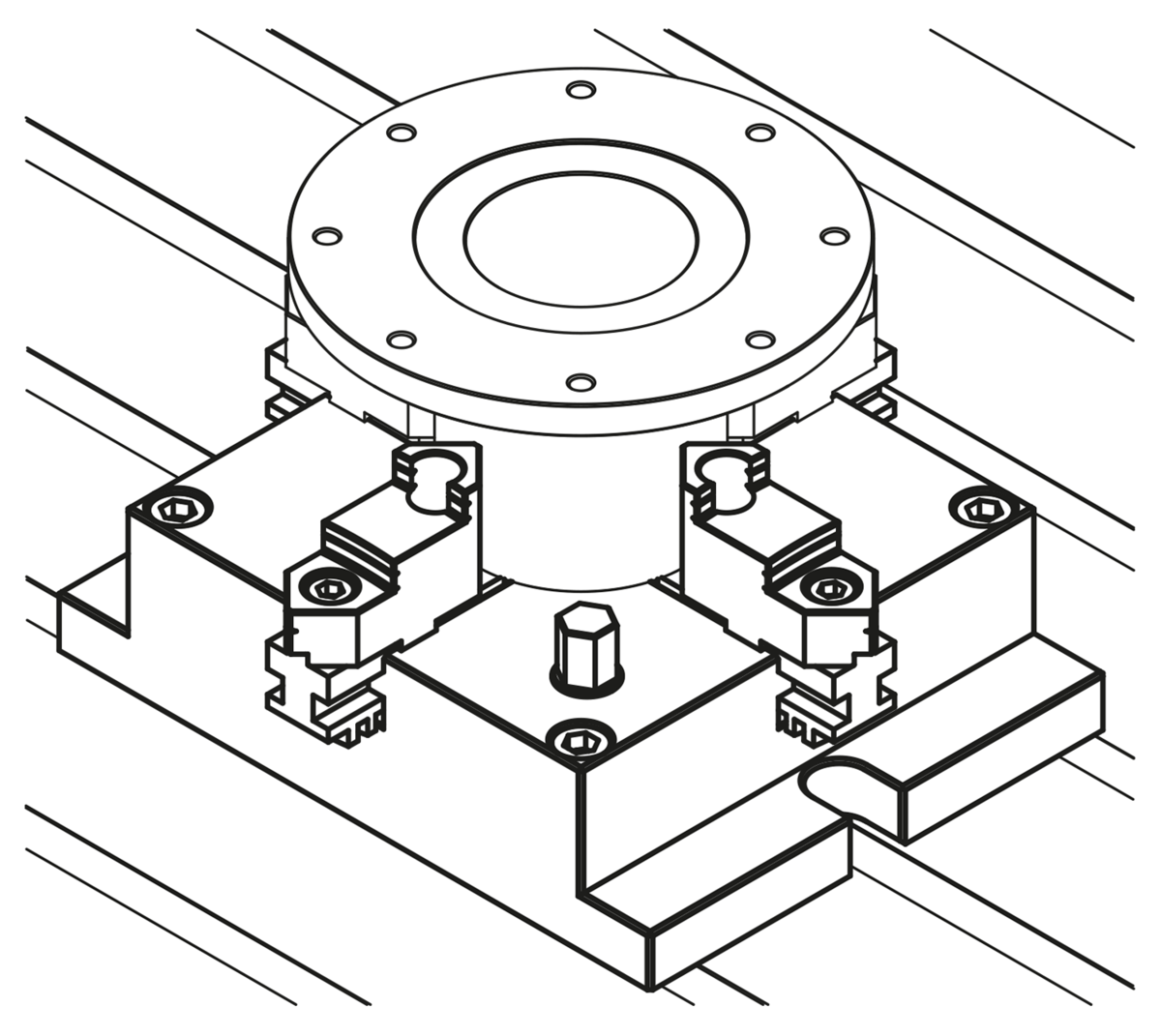

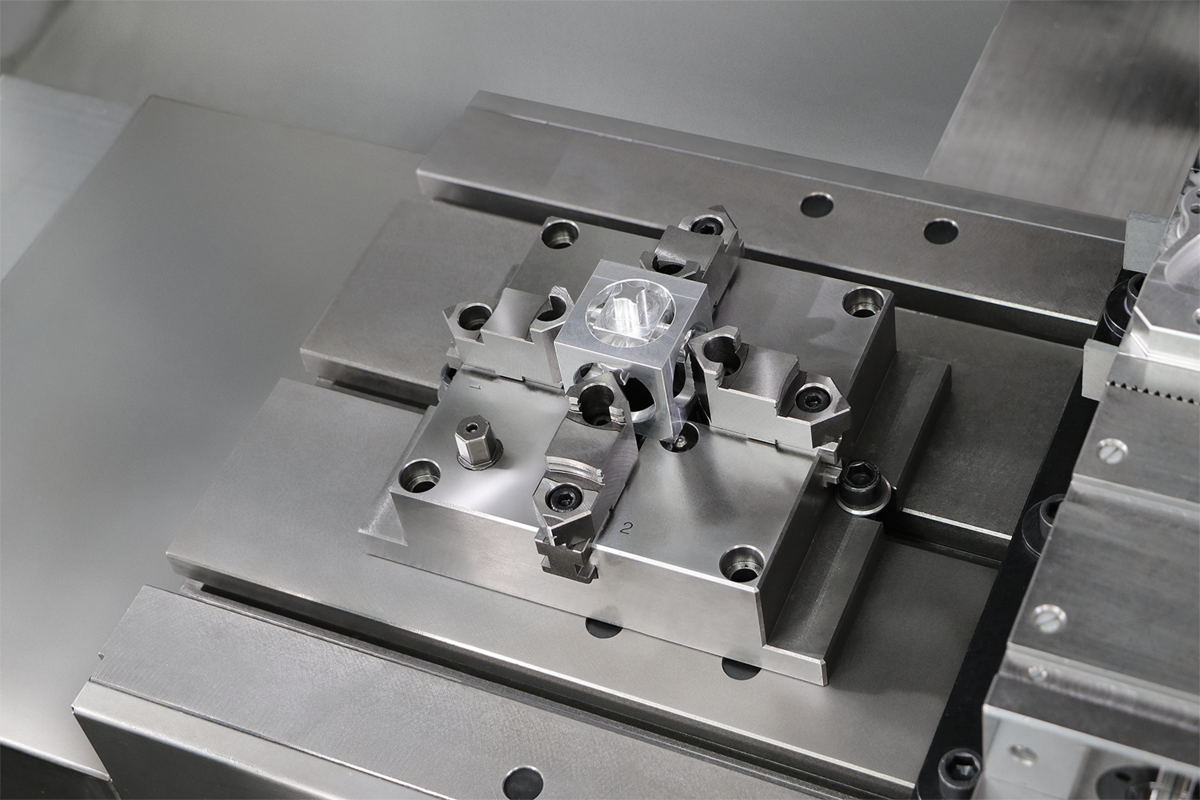

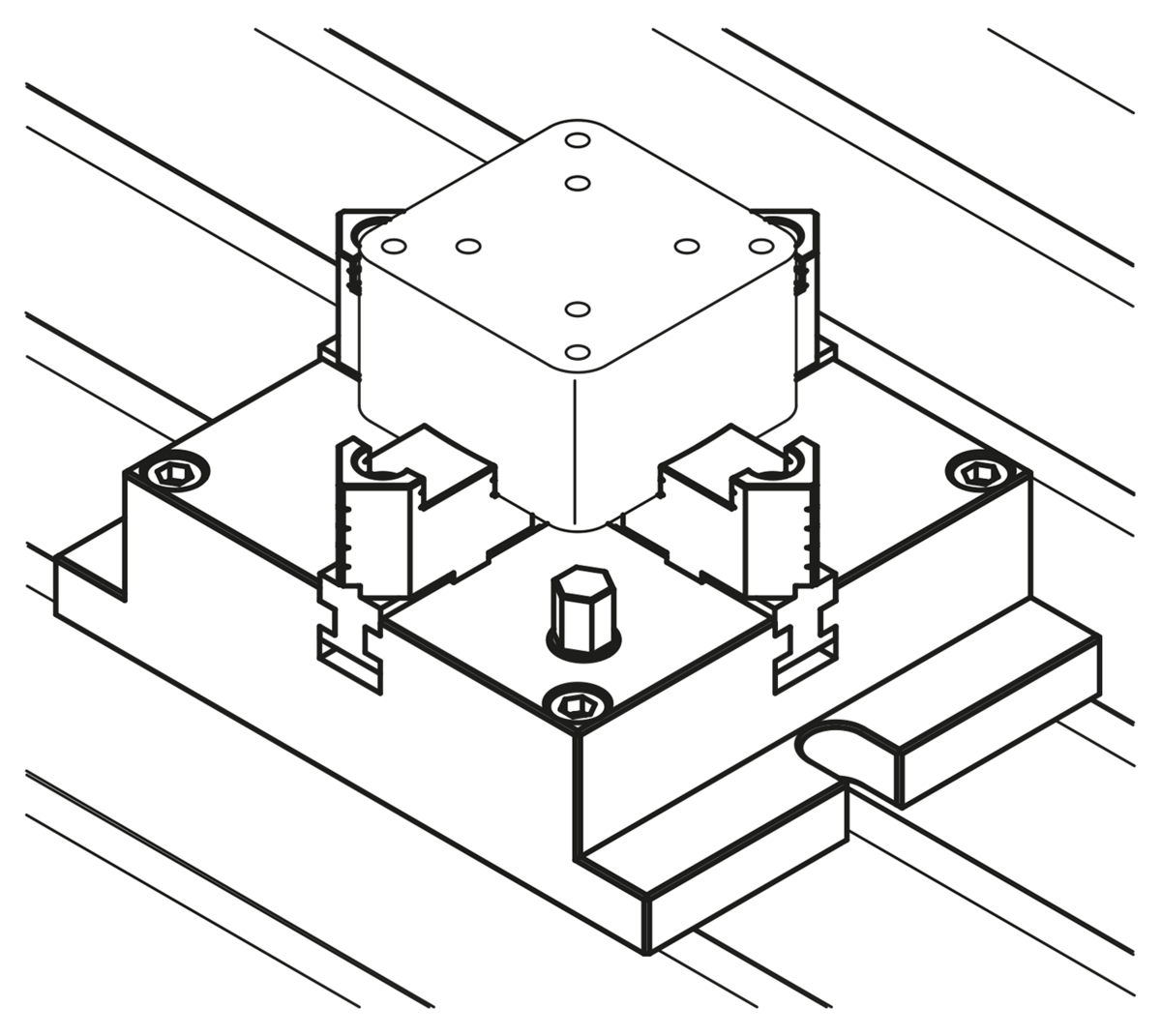

DescriptionDescription du produit :Les mandrins stationnaires à 4 mors sont particulièrement adaptés pour le serrage centré de pièces sur les perceuses et fraiseuses. La disposition flexible des mors de serrage durs et souples permet un serrage facile de l'intérieur comme de l'extérieur de pièces de différentes tailles et formes.Matière :Acier.Finition :Surfaces d'appui du corps de base rectifiées.
Mors de serrage trempés, rectifiés.
Nota :Respecter la numérotation lors de la mise en place des mors de serrage.
Les mandrins à mors sont rectifiés avec précision. Les tolérances de W, X, Y, Z entre
les mandrins sont inférieures à 0,05 mm.
La répétabilité lors du serrage centré avec mors durs est inférieure
à 0,02 mm.
Les mors de base coulissants sont entraînés par la couronne de pivotement située dans le mandrin.
La couronne de pivotement transmet la force aux mors de base grâce au mouvement de rotation de la broche filetée et produit un mouvement synchrone des mors de serrage vers l'extérieur ou l'intérieur.
Une lubrification insuffisante entraîne une usure excessive et une diminution de la force de serrage. Veillez à ce que les intervalles de lubrification soient réguliers.
Avantages :La répétabilité lors du serrage centré est de 0,02 mm.
Forme plate.
Pour perceuses et fraiseuses
Corps de base rectifié avec précision.
Accès optimal au système de lubrification.
Grand alésage traversant pour le serrage de tiges.
Actionnement par clé à six pans. Utilisation simple et rapide.
Les mors souples peuvent également être vissés sur les mors de base.

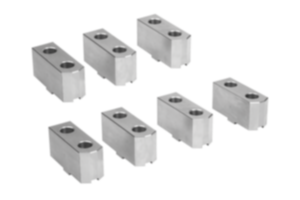

Accessoires :K1838 Mors de serrage en acier, souples
Contenu de la livraisonClé de serrage.Indication de dessin :
1) mors de serrage réversibles
2) mors de base
3) vis de fixation
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K1837 Mandrins stationnaires à 4 mors en acier 338 kB
 TH_020_Stationaere_Backenfutter_K1836_K1837_FR 441 kB

Dessins

Mandrins stationnaires à 4 mors en acier

Aperçu des articles (comprimé)

Sélection/filtre d'articles
RéférenceLL1L2B

B1B2B3B4B5B6DD1G pour
vis à
tête cylindrique
HH1H2CAOAcc.PrixCommander
K1837.21516518144215165261446818,524,513040M10571839 932,00 €
K1837.2502001817425020028174822327,916055M12652043 1 084,00 €
K1837.31025018218310250322189324,932,520070M14722250 1 474,00 €
K1837.380310222743803104027411731,240,6260100M16852556 2 014,00 €

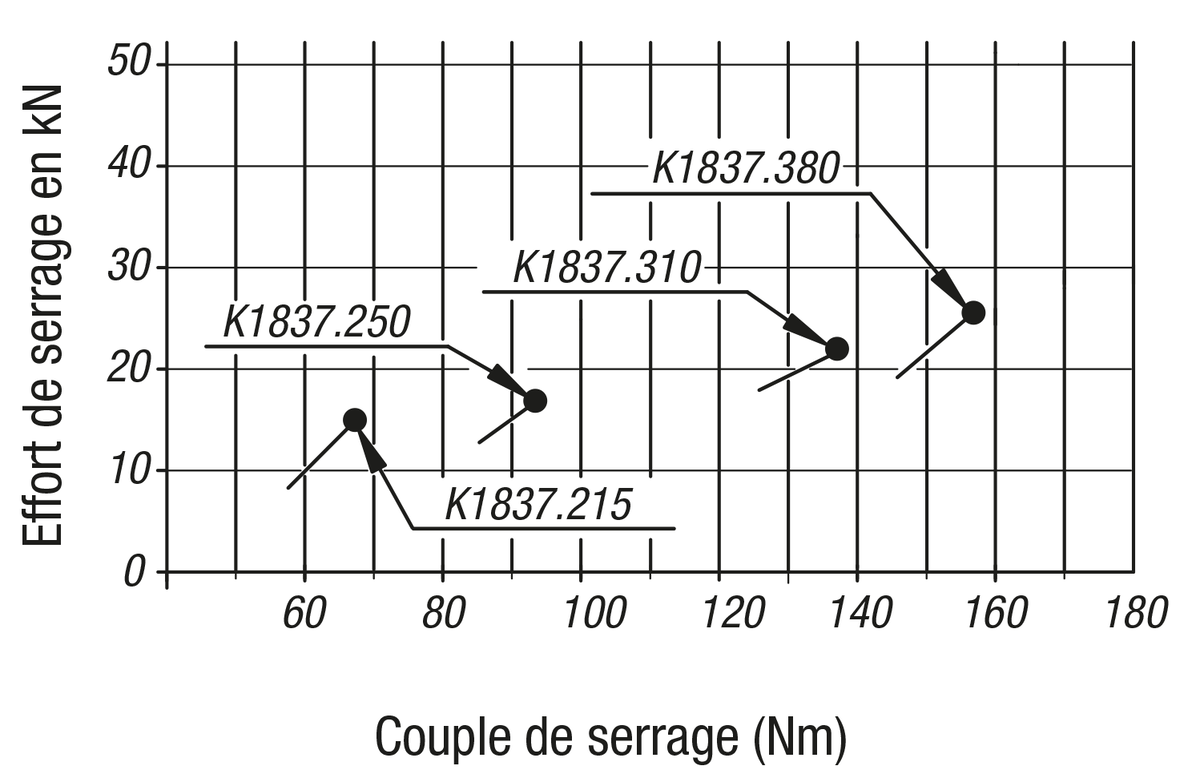

RéférenceH3H4H5SWRCouple
de serrage
max Nm
Force de
serrage
F (kN)
AccessoiresCAOAcc.PrixCommander
K1837.2155,59914664-12855-1286815K1838.2154 932,00 €
K1837.2506101017835-16262-1629318K1838.2154 1 084,00 €
K1837.31061212211046-20072-20013722K1838.2154 1 474,00 €
K1837.380715152313510-26590-26515625K1838.2154 2 014,00 €
