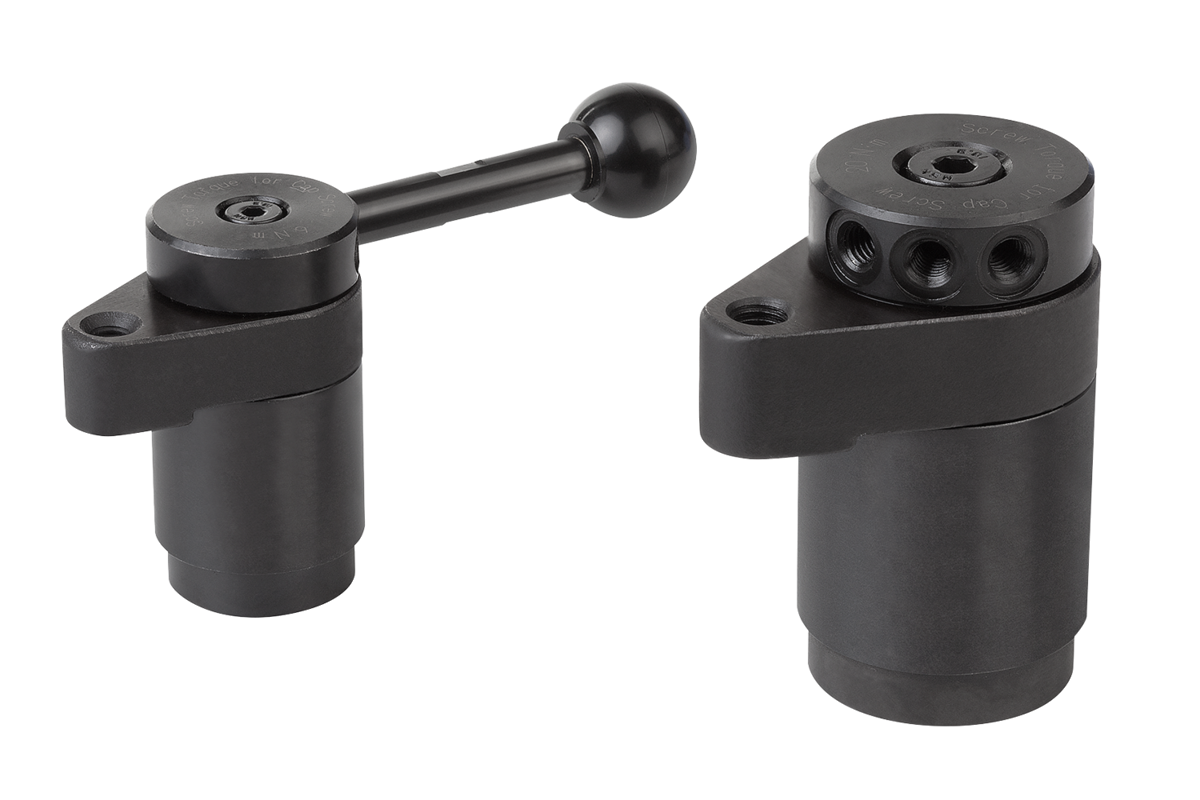

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Acier de traitement.
Boule: plastique.Finition :Traité et bruni.
Boule : plastique thermodurcissable PF 31, noir.Nota :* Force manuelle admissible pour la poignée.Accessoires :Poignée standard K0915.
Poignée dynamométrique K0916.
Bras de serrage pour ensemble de bridage pivotant K0912.03006010 et K0912.04007516.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0912 Ensemble de bridage pivotant

222 kB

Renseignements techniques

45,3 kB

Diagrammes d‘effort

218 kB

Dessins (aperçu complet)

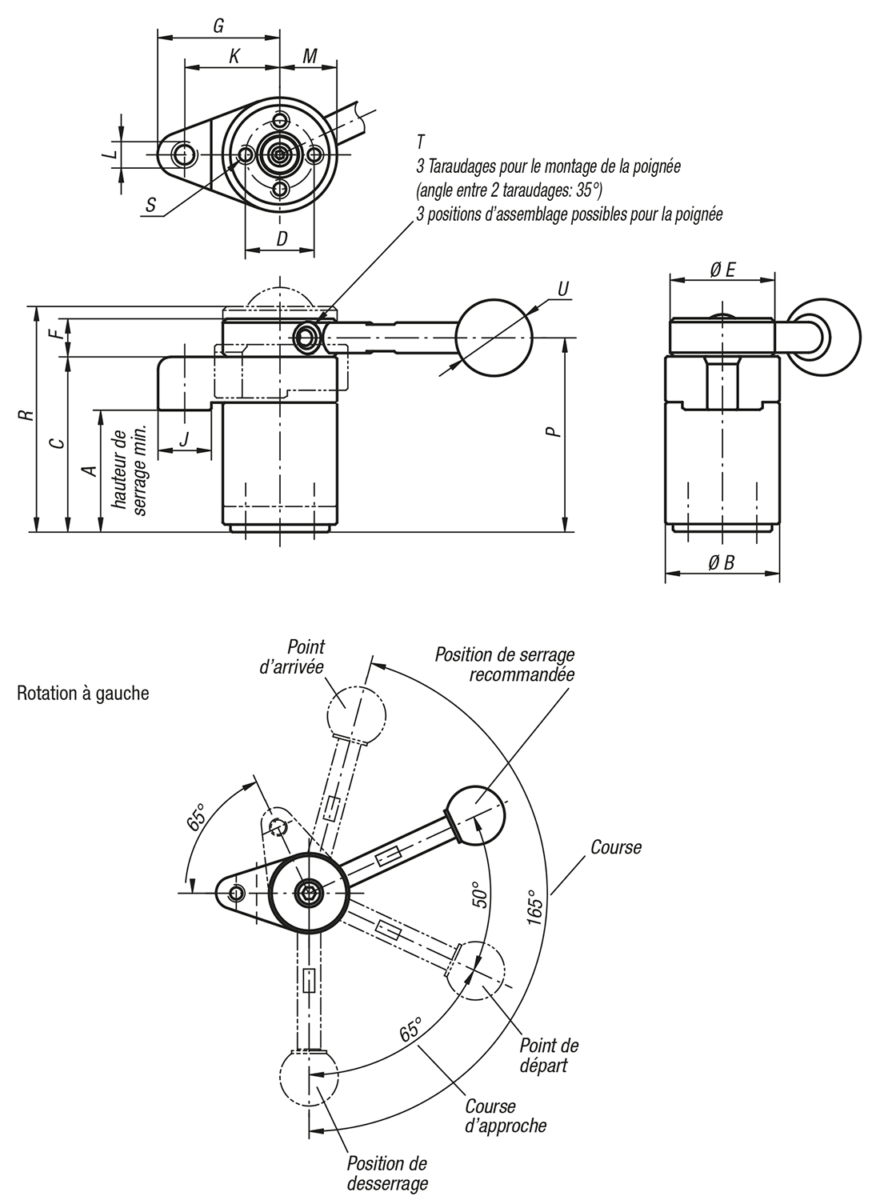

Ensemble de bridage pivotant, rotation à gauche

plus d'infos

Dessins

Ensemble de bridage pivotant, rotation à gauche

Sélection/filtre d'articles

Référence	Finition	Poignée	A min.	A max.	B	C	D	E	F	G	J	K	L	M	N	P	R	S	T	U	V	Force de serrage N	Force manuelle FH (N)	Prix
K0912.003232	gauche	sans poignée	31,4	32,6	30	46	18	30	10	32	14	25	M6	15	17	51	57,5	M4x8	M5	-	-	800	150*	252,00 €
K0912.004540	gauche	sans poignée	44,1	45,9	40	63	25	38	13	40	16	32	M8	20	22,5	69,5	78,1	M6x12	M6	-	-	1200	200*	327,60 €
K0912.013232	gauche	avec poignée	31,4	32,6	30	46	18	30	10	32	14	25	M6	15	17	51	57,5	M4x8	M5	20	73	800	150*	268,80 €
K0912.014540	gauche	avec poignée	44,1	45,9	40	63	25	38	13	40	16	32	M8	20	22,5	69,5	78,1	M6x12	M6	25	107	1200	200*	346,80 €

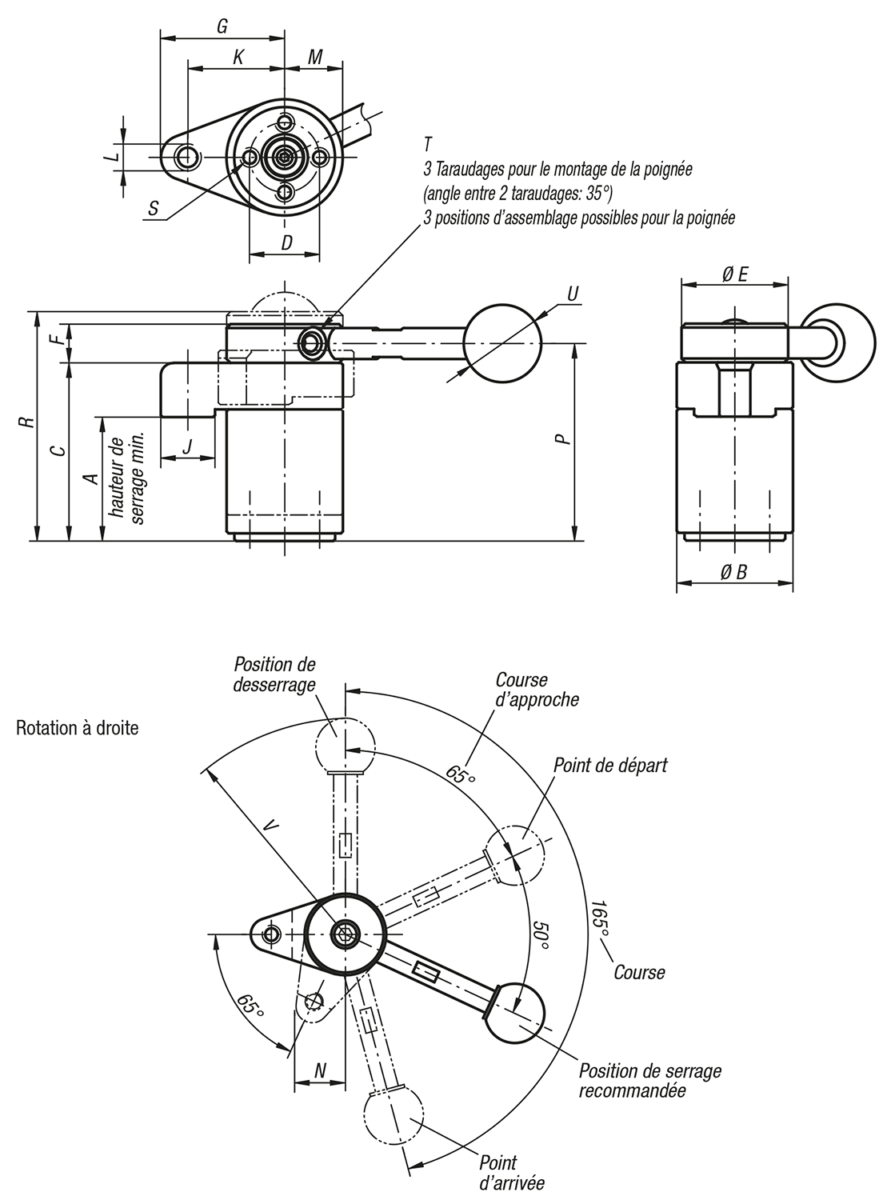

Ensemble de bridage pivotant, rotation à droite

plus d'infos

Dessins

Ensemble de bridage pivotant, rotation à droite

Sélection/filtre d'articles

Référence	Finition	Poignée	A min.	A max.	B	C	D	E	F	G	J	K	L	M	N	P	R	S	T	U	V	Force de serrage N	Force manuelle FH (N)	Prix
K0912.103232	droite	sans poignée	31,4	32,6	30	46	18	30	10	32	14	25	M6	15	17	51	57,5	M4x8	M5	-	-	800	150*	252,00 €
K0912.104540	droite	sans poignée	44,1	45,9	40	63	25	38	13	40	16	32	M8	20	22,5	69,5	78,1	M6x12	M6	-	-	1200	200*	327,60 €
K0912.113232	droite	avec poignée	31,4	32,6	30	46	18	30	10	32	14	25	M6	15	17	51	57,5	M4x8	M5	20	73	800	150*	268,80 €
K0912.114540	droite	avec poignée	44,1	45,9	40	63	25	38	13	40	16	32	M8	20	22,5	69,5	78,1	M6x12	M6	25	107	1200	200*	346,80 €
